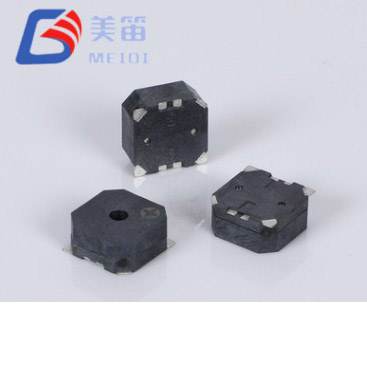

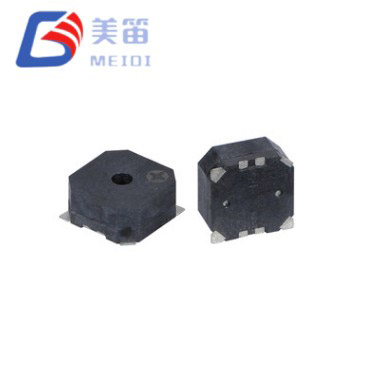

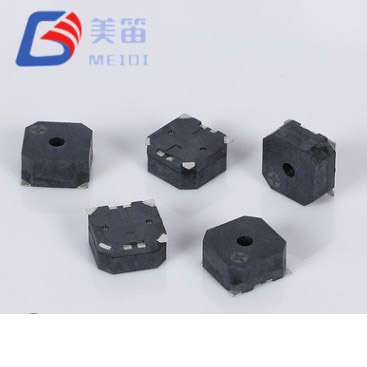

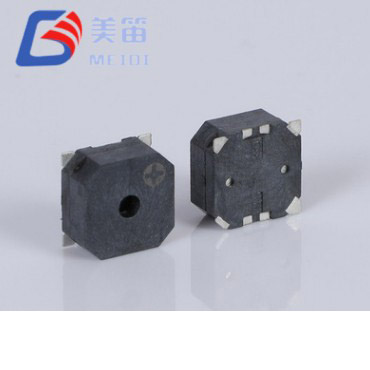

5V 2700Hz SMD磁気アクティブブザー

5V 2700Hz SMD 磁気アクティブ ブザーは、表面実装アセンブリ用にパッケージ化されたアクティブ電磁ブザーで、DC 電圧が印加された瞬間にクリアな 2700Hz トーンを生成するように設計されています。発振器とドライバー段がコンポーネントに統合されているため、外部 PWM 信号、マイクロコントローラー タイマー、またはトランジスタ バッファーは必要ありません。この自己完結型アーキテクチャにより、コンポーネント数とファームウェアのオーバーヘッドの両方が削減され、I/O ピンと処理サイクルがすでに他のタスクに割り当てられている組み込みシステムでブザーが特に役立ちます。

公称 5V 電源は標準ロジックおよび産業用レールに適合し、4V ～ 7V の動作ウィンドウは、性能ドリフトなしでレギュレータの許容誤差とバッテリの放電曲線に対応します。定格電圧では、音圧レベルは 10cm で最低 85dB に達し、広範囲の周囲騒音条件にわたって可聴性を維持できるレベルです。このブザーは、-40°C ～ +105°C の連続動作温度範囲を備えており、極度の低温始動や長時間の高温にさらされるエンクロージャに適しています。

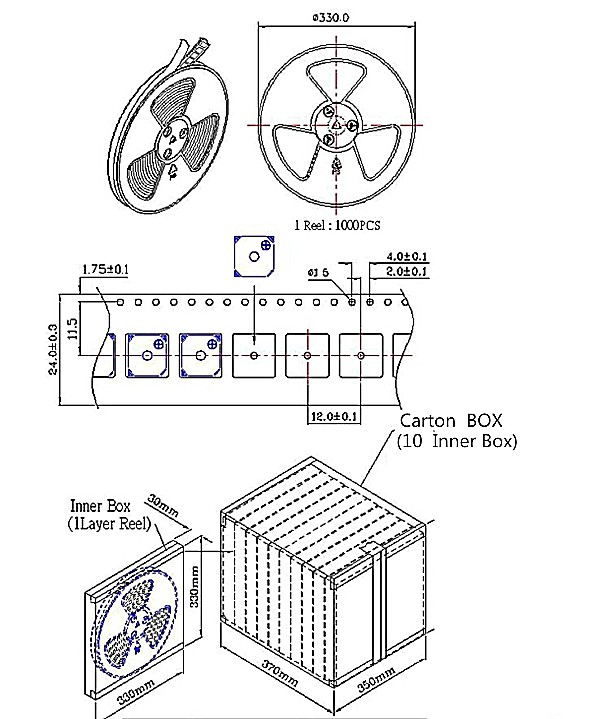

設置面積 12.8 mm 平方、高さ 6.5 mm のこのコンポーネントは、超小型 SMD ブザーと大型のスルーホール警報装置の間に配置されます。黒色の LCP ハウジングは、リフロー、ウェーブ、および手動はんだ付けプロセスと互換性があり、効率的な自動組み立てをサポートします。次のセクションでは、電気的および機械的特性、信頼性テスト、および一般的な統合シナリオについて詳しく説明します。

内蔵ドライブと信号の特性

発振回路が内蔵されているため、外部で波形を生成する必要がありません。トーンを開始するために必要なのは、端子に直接接続された DC 電源、またはロジック High の GPIO 出力だけです。このアクティブ トポロジは、連続的な AC 駆動信号と通常は専用のドライバー トランジスタを必要とするパッシブ磁気ブザーとは対照的です。 MLT-1365Y-5V は、励起電子回路をコンポーネント内に保持することで部品表の数を削減し、PCB レイアウトを簡素化します。

4V ～ 7V の動作電圧範囲は、単一の公称値よりも意図的に広くなっています。これは 5V レギュレータの出力許容誤差とバッテリの放電時の電圧降下を考慮しているため、実際の電源変動に対して音響出力は一貫したままになります。共振周波数は 2700±300Hz と指定されており、これは小型 SMD ブザーで一般的な 4kHz を下回る帯域です。この低い中心周波数は、異なる音質特性を提供する可能性があり、エンクロージャー内で異なる伝播をする可能性があり、プロトタイプのテスト中に評価する価値のある要素です。

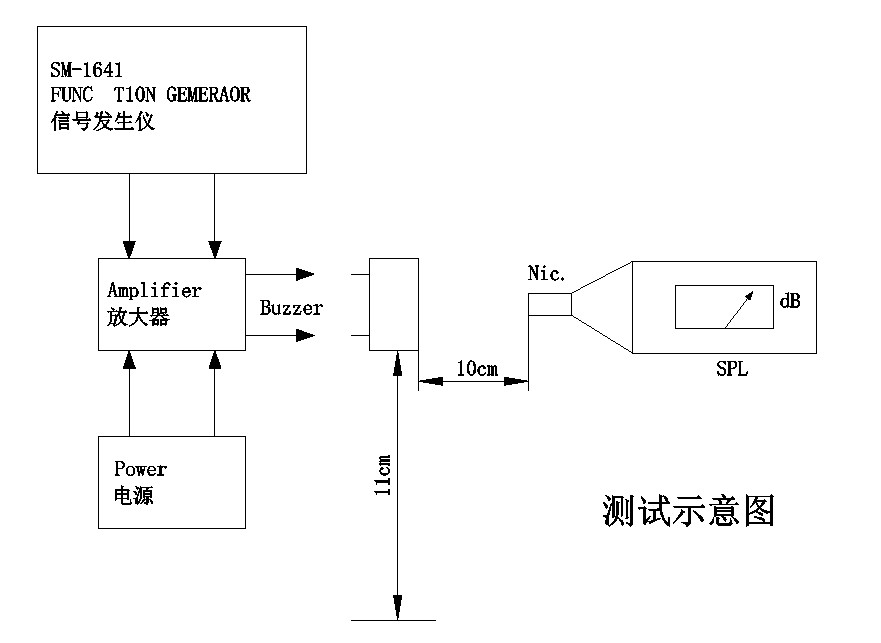

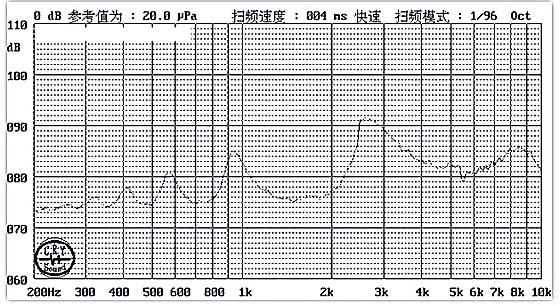

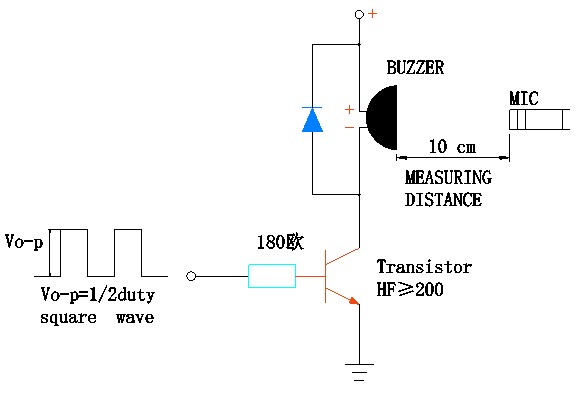

音圧は 5V 動作で 10cm で最低 85dB が保証され、標準消費電流は 50mA 以下に留まります。これらの数値により、設計者は電源と熱マージンを正確に決定できます。 2.5g の重量と LCP ハウジングは標準的な SMT プロセス向けに設計されており、255±5°C ピークのリフロー、ウェーブおよび手はんだ付けはすべて製品仕様に従ってサポートされています。

技術仕様

生産、信頼性、企業能力

MEIDI Intelligent Technology は、2011 年から音響コンポーネントの設計と製造を行っています。中国の江蘇省にある同社の垂直統合型施設は、LCP 成形、自動 SMD アセンブリ、電磁コイル巻線、完全なインライン音響試験をカバーしています。 ISO 9001 認証の品質システムの下で稼働するこの工場は、バッチレベルのトレーサビリティを備えた大量生産をサポートし、世界中の自動車、産業、セキュリティ、家庭用電化製品の顧客への一貫した納品を可能にします。

MLT‑1365Y‑5V は、同じ製造規律に従って製造されています。製品ドキュメントに指定されているように、各バッチは次の信頼性検証を受けます。環境ストレス スクリーニングには、+80±2°C で 48 時間の高温保管、-30±2°C で 48 時間の低温浸漬、およびこれらの極値の間で 1 段階あたり 30 分間の滞留を伴う 5 回の熱衝撃サイクルが含まれます。機械的堅牢性は、3 つの軸すべてにわたって振幅 1.0 mm で 10 Hz ～ 55 Hz の振動試験と、それに続く 10 mm の硬材表面への 75 cm の自由落下を 3 回行うことによって検証されています。

耐湿性は、特性評価前に 2 時間周囲環境に戻し、相対湿度 90 ～ 95% で 50±5°C に 48 時間暴露することによって確認されます。はんだ付けの完全性は、完全なリフロー プロファイル テストに加えて、コンポーネント本体をはんだ点から 2.0 mm の位置に配置した状態で、250±5°C 10 秒間のはんだ耐熱テストを通じて検証されます。すべてのテスト基準は製品仕様に文書化されており、ご要望に応じてバッチ テスト レポートを入手できます。これらの標準プロトコルを超える拡張認定を必要とするお客様については、MEIDI の品質エンジニアリング チームが追加のスクリーニングについて話し合うことができます。

応用分野

以下にリストされているシナリオは、MLT-1365Y-5V の電気的、音響的、および環境的定格に基づいています。これらは統合に関するガイダンスを目的としており、既存の安全性または規制上の認証を意味するものではありません。対象市場におけるコンプライアンスの確認については、MEIDI にお問い合わせください。

•産業用制御パネル: アクティブな設計は PLC 出力または 5V ロジック レールに直接接続し、PWM 生成の必要性を排除し、コア制御タスク用のプロセッサ リソースを節約します。

• セキュリティとアクセス制御: 侵入パネル、キーパッド、カード リーダーは、シンプルな 2 線 DC ドライブと適度な周囲ノイズをカットする 85dB 出力の恩恵を受けます。

•ビルディングオートメーションゲートウェイ:ステータス変更アラートと障害警告を単一の GPIO ピンで実装できるため、HVAC およびエネルギー管理システムのファームウェア アーキテクチャが簡素化されます。

•商用機器: 5V 制御ボード上のタイマー、サイクル完了インジケーター、ドア開放アラームは、追加のドライブ コンポーネントなしで信頼性の高いオーディオ ソースを取得します。

• 通信インフラストラクチャ: 幅広い温度変動にさらされる屋外キャビネットおよびネットワーク機器は、-40°C のコールドスタート機能と +105°C の動作上限によってサポートされます。

• 屋外および熱的に変動する機器: 太陽光発電、寒冷地またはエンジンコンパートメント用途のエンクロージャは、拡張温度定格を利用して一貫した警報パフォーマンスを得ることができます。

設計選択の根拠

5V 2700Hz SMD 磁気アクティブ ブザーは、非常にコンパクトな SMD ブザーと大型のスルーホール アラーム ユニットの間のスペースを埋めます。 12.8 mm 平方の設置面積は最小の SMD 代替製品よりも大きいですが、アクティブな設計により、パッシブ トランスデューサで通常必要とされる駆動回路の複雑さが排除されます。高さ 6.5 mm により、垂直方向のスペースが統合された電子機器と堅牢な音響出力と引き換えになります。 2700Hz の共振周波数は、小型デバイスで一般的な 4kHz 中心よりも意図的に低く設定されています。これは音質に影響を与える可能性があり、特定のエンクロージャーの音響環境ではより良いパフォーマンスを提供する可能性があります。エンジニアは、プロトタイピング中に 2.7kHz トーンをより高い周波数の代替トーンと比較することをお勧めします。

ベンチ評価用のサンプルが用意されているため、特定のドライブおよび環境条件下で音響出力、消費電流、熱挙動を測定できます。

エンジニアリングサポートと次のステップ

技術データシート、電圧固有の音響特性、熱ディレーティング データ、駆動回路のアプリケーション ノート、または OEM カスタマイズに関する議論については、お問い合わせフォームから要件を送信してください。 MEIDI アプリケーション エンジニアリングは、通常 1 営業日以内にドキュメントとボリューム価格を回答します。

MEIDI Intelligent Technology は、2011 年以来、圧電および電磁音響コンポーネントを供給してきました。江蘇省での同社の製造事業では、LCP 成形、自動コイル巻線、SMD アセンブリ、および 100% インライン音響テストが統合されています。 ISO 9001 プロセスと専用の信頼性ラボは、各製品に対して公開されているパフォーマンス保証をサポートします。自動車、産業、セキュリティ、消費者市場の顧客は、一貫した品質と応答性の高いエンジニアリング サポートを提供する MEIDI を信頼しています。
