磁気アクティブ ブザーは、DC 電源から可聴アラートを生成するコンパクトなサウンド コンポーネントであり、外部駆動波形は必要ありません。この 1 つの特性により、警報器、コントロール パネル、家電製品、自動車用インジケーター、医療機器、産業機器など、設計者がマイクロコントローラー出力やドライバー ステージを費やすことなく信頼性の高いトーンを必要とするあらゆる場所で、ブザーの需要が常に維持されています。
この記事では、磁気アクティブブザーの仕組み、材質、使用場所、電圧、周波数、音圧による選び方、ブザーとの比較について説明します。磁気パッシブブザーそしてピエゾの代替品。引用されたすべての仕様は、推定ではなく、当社独自の製造カタログから取得されています。

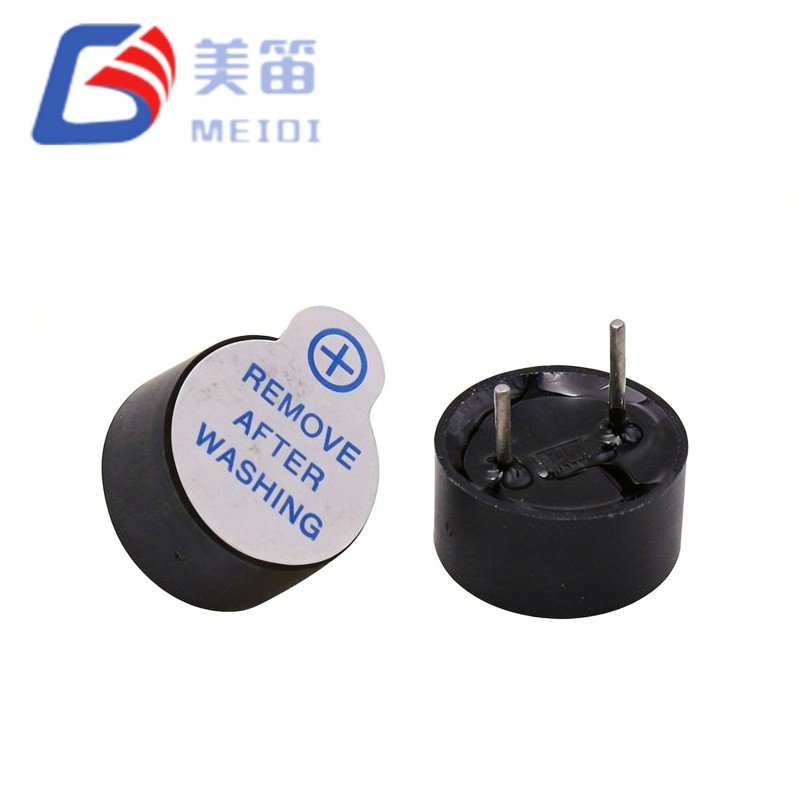

磁気アクティブ ブザーは、磁気振動によって音を生成する電磁オーディオ コンポーネントです。とは異なりパッシブブザーホスト回路からの外部周波数信号を必要とする場合、アクティブ ブザーには発振器が内蔵されています。正しい DC 電圧が供給されると、追加の制御コンポーネントを必要とせずに、磁気アクティブ ブザーがすぐに連続音を生成します。これが、アクティブ ブザーが基板に搭載できる最も単純な可聴アラートであることが多く、ドライバー ステージなしでビープ音を求める設計者にとって磁気ブザーがデフォルトの選択肢であり続ける理由です。
「磁気」とは、コイル、永久磁石、鋼製ダイヤフラムなどの駆動機構を指します。 「アクティブ」とは、発振器がパッケージ内にあることを意味します。名前の両方の部分は調達段階で重要です。磁気構造はトーン特性と消費電流を設定し、アクティブ設計はホスト回路が提供する必要があるもの、つまり単なるスイッチングされた DC レールを設定します。の電磁ブザーファミリは、この構造のアクティブ バージョンとパッシブ バージョンの両方をカバーしています。
磁気アクティブブザーの動作原理は電磁変換です。 DC 電源が印加されると、内部発振器が電気パルス信号を生成します。その信号はコイルを通過し、変化する磁場を生成し、ブザー内の永久磁石とダイヤフラムと相互作用します。振動板は電磁力を受けて前後に動き、その振動が空気中に圧力変化を引き起こし、音が聞こえます。
| 作業ステージ | 中で何が起こっているのか |
|---|---|
| 電源入力 | DC電圧がブザー端子に供給されるため、波形は必要ありません |
| 信号の生成 | 内部発振器が周期的な電気パルスを生成します。 |
| 磁気変換 | コイルはパルスを変化する磁場に変えます |
| 機械的振動 | 電磁力によりダイヤフラムが引っ張られたり解放されたりする |
| 音声出力 | 振動は、通常 2 ～ 4 kHz の可聴音を放射します。 |
発振器はすでにコンポーネント内にあるため、設計者はブザー周波数を生成する必要がまったくありません。これにより、タイマー チャネル、PWM 出力、およびそれらを駆動するファームウェアが削除され、ソフトウェア障害によってブザー音が失われることがなくなることを意味します。トレードオフは固定ピッチです。磁気アクティブ ブザーは 1 つの周波数で鳴りますが、パッシブ ブザーはファームウェアが選択する任意のピッチまたはパターンで駆動できます。レイアウトの後ではなく、レイアウトの前にアクティブ ブザーとパッシブ ブザーのどちらを使用するかを決定します。
内部構造を理解することは、エンジニアが磁気アクティブ ブザーを性能要件に適合させるのに役立ちます。また、同じサイズの 2 つのブザーがまったく異なる音になる理由も説明されます。一般的な部品は次の要素で構成されます。
| 成分 | 役割 | 購入者にとってそれが何を意味するか |
|---|---|---|
| 発振回路 | コイルを駆動するパルス列を生成します | トーンを修正します。外付けドライブは必要ありません |
| 電磁コイル | 電気エネルギーを磁場に変換します | 消費電流を設定します — 通常、定格電圧で 30 mA |
| 永久磁石 | コイルが作用する静磁場を提供します | 効率と生産量に影響を与える |
| ダイヤフラム | 振動して音を発生させる | サイズと材質によって共振周波数と音圧レベルが決まります |
| ハウジングと端子 | アセンブリを保護し、マウントを提供します | 設置面積、ピンピッチ、シーリングを決定します |
データシートに記載されている共振周波数は、ダイヤフラムとハウジング システムの機械的共振であり、磁気アクティブ ブザーの音量が最も大きくなる周波数です。カタログ内のすべてのブザーはその時点で測定されます。その点から遠くに駆動すると、出力が急速に低下します。そのため、部品を比較する際には、周波数の列が電圧の列と同じくらい重要になります。
磁気アクティブ ブザーは、ホスト ボードからのスイッチ DC ラインのみを必要とするため、警告、確認、通知を必要とするほぼすべてのカテゴリの電子製品に使用されています。
| 応用 | ブザーの役割 | 一般的な要件 |
|---|---|---|
| 家電製品 | キーの確認、サイクル終了、障害警告 | 5 または 12 V、中程度の SPL、コンパクトな設置面積 |
| セキュリティおよび防火パネル | アラーム音とステータス音 | 高SPL、連続使用、安定した音質 |
| カーエレクトロニクス | インジケーター、リマインダー、駐車警告 | 12V、広い温度範囲 |
| 医療機器 | アラームとユーザーからのフィードバック | 一貫したロット間の出力、文書化された品質 |
| 産業用制御 | 障害およびプロセスアラーム | 24 V、騒がしい環境でも高 SPL |
| コンシューマーおよびIoT製品 | 通知とペアリングの合図 | 3V、小型、低電流 |
選択は実際に所有する電源から始まり、次にブザー自体の音響と機構にまで及びます。これら 5 つの質問に答えると、ブザー候補リストは通常 2 つまたは 3 つの部分に絞り込まれます。
以下の表は、江蘇美迪智能科技有限公司 (MEIDI) の代表的な磁気アクティブ ブザー モデルの一覧であり、値は当社独自の仕様書から取得したものです。同じメカニカル ファミリ (9.0 × 5.5 mm、9.0 × 4.2 mm、または 12.0 × 9.5 mm) が複数の電圧にわたって提供されており、ブザーの設置面積や基板レイアウトを変更せずにプラットフォームをレール間で移動できることに注目してください。
| モデル | タイプ | 定格電圧 | 共振周波数 | 分。 SPL | 現在 | 寸法(mm) | 温度範囲 |
|---|---|---|---|---|---|---|---|
| HNB09A03 | 磁気アクティブ | DC3V | 2700±300Hz | ≧85dB | ≤ 30mA | Φ9.0×5.5 | −20〜＋70℃ |
| HNB09A05 | 磁気アクティブ | DC5V | 2700±300Hz | ≧85dB | ≤ 30mA | Φ9.0×5.5 | −20〜＋70℃ |
| HNB09A12 | 磁気アクティブ | DC12V | 2700±300Hz | ≧85dB | ≤ 30mA | Φ9.0×5.5 | −20〜＋70℃ |
| HNT-9042-03 | 磁気アクティブ | DC3V | 2700±300Hz | ≧85dB | ≤ 30mA | Φ9.0×4.2 | −20〜＋70℃ |
| HNT-9042-05 | 磁気アクティブ | DC5V | 2700±300Hz | ≧85dB | ≤ 30mA | Φ9.0×4.2 | −20〜＋70℃ |
| HMB1275-05B | 磁気アクティブ | DC5V | 2700±300Hz | ≧85dB | ≤ 30mA | Φ12.0×7.5 | −20〜＋70℃ |
| TMB12A03 | 磁気アクティブ | DC3V | 2400±300Hz | ≧85dB | ≤ 30mA | Φ12.0×9.5 | −20〜＋70℃ |
| TMB12A05 | 磁気アクティブ | DC5V | 2400±300Hz | ≧85dB | ≤ 30mA | Φ12.0×9.5 | −20〜＋70℃ |
| TMB12A12 | 磁気アクティブ | DC12V | 2700±300Hz | ≧88dB | ≤ 30mA | Φ12.0×9.5 | −20〜＋70℃ |
| TMB12A24 | 磁気アクティブ | DC24V | 2400±300Hz | ≧90dB | ≤ 30mA | Φ12.0×9.5 | −20〜＋70℃ |
| MLT-9650Y-5V | SMD磁気アクティブ | DC5V | 3000±300Hz | ≧85dB | ≤ 30mA | 9.6×9.6×5.0 | −30〜＋70℃ |
2 つのブザーは似ているように見え、並べて在庫されていることがよくありますが、ホスト回路に対してまったく異なることを要求します。以下の比較は、調達の間違いのほとんどを決定するものです。
| 比較領域 | 磁気アクティブブザー | 磁気パッシブブザー |
|---|---|---|
| ドライブ要件 | DC 電源のみ — 発振器は内部にあります | 外部方形波またはホストからの PWM |
| トーンの柔軟性 | 固定シングルトーン | ファームウェアが生成できるあらゆるピッチ、パターン、メロディー |
| ファームウェアとハードウェアのコスト | 最低 — 1 つの交換回線 | タイマーチャンネルとドライバーコードが必要です |
| 消費電流 | 定格電圧時約30mA | 同様ですが、運転中のみです |
| 一般的な使用方法 | 簡易アラーム、確認、ステータスインジケーター | 段階的なアラート、マルチトーンおよび音楽キュー |
設計が固まる前に、磁気アクティブ ブザーをピエゾ ルートと比較する価値もあります。ピエゾ ブザーは消費電流が少なく、バッテリー設計に適していますが、セラミック素子はドライバーに静電容量を示し、駆動波形が必要なため、まったく異なる設計課題となります。ボードに予備の PWM 出力がなく、単に「この問題が発生したときにビープ音を鳴らす」だけの場合は、通常、アクティブな磁気ブザーが単純なアラート要件に対する最も安価な答えとなります。
2 つのデータシートはどちらも 85 dB を主張しており、まったく異なるブザーについて説明しています。駆動電圧と測定距離がなければ、SPL 数値は比較できません。10 cm での 85 dB と 30 cm での 85 dB は同じではありません。すべてのサプライヤーに同じ 3 つの数字を尋ね、それらを総合して判断します。同じことが周波数にも当てはまります。共振点のない「2 ～ 4 kHz」の磁気アクティブ ブザーでは、実際に最も音量が大きい場所については何もわかりません。
2 番目のよくある間違いは、自由空気中でブザーを承認することです。ハウジング、ガスケット、フロントパネルは簡単に 5 ～ 10 dB を除去でき、ベンチを通過した部品は製品に故障する可能性があります。設計をロックする前に、製品が認識する最低電源電圧で、最終エンクロージャ内の磁気アクティブ ブザーをテストします。
| 間違い | かかる費用 | 代わりに何をすべきか |
|---|---|---|
| 電圧はレールではなく習慣によって選択されます | 現場での静かまたは静かなブザー | 負荷がかかった状態でブザー端子のレールを確認する |
| 距離なしでのSPLの比較 | データシートが示唆するよりも弱いアラート | あらゆる数値で距離、電圧、波形を求める |
| サンプルはハウジングの外で承認されました | 製造時に 5 ～ 10 dB 損失 | 完成した筐体内のブザーを聞いてください |
| 現在の予算は確認されていません | ブラウンアウトまたはホットスイッチングトランジスタ | 約 30 mA を予算として、それに応じてスイッチのサイズを設定します。 |
| ツーリング後にトーン変更が要求されました | 2 回目の認定サイクル | ボードをレイアウトする前にアクティブかパッシブを決定する |
ほとんどの輸出市場では、ブザーの背後に設定された文書は小さく、交渉の余地がなく、音響と同じくらい重要です。磁気アクティブ ブザーのサプライヤーのベースラインは次のとおりです。
証明書はシステムが存在することを示すものであり、現在のロットが測定されたことを示すものではありません。認定された磁気アクティブブザーのサプライヤーと、単に認定されたサプライヤーを区別するのは、ライン側のルーチンです。つまり、すべてのバッチが音響テストされているかどうか、結果が記録されているかどうか、失敗したロットが保持されているかどうかです。最後の出荷の出荷検査記録を尋ねてください。答えは証明書のスキャン以上のものを教えてくれます。
MEIDI は、さまざまな電圧要件、取り付け方法、アプリケーション環境に合わせて電磁ブザー製品を開発および製造しており、すべてのブザーは工場で音響テストを受けて出荷され、電気的性能、音響出力、機械設計のカスタム作業をサポートしています。
通常は直接ではありません。磁気アクティブ ブザーは定格電圧で約 30 mA を消費しますが、これは一般的な GPIO が供給できる電流を超えているため、小型のトランジスタまたは MOSFET をスイッチとして使用し、レールからブザーに電力を供給します。制御信号は単にオンまたはオフになるため、波形は必要ありません。
理由は 2 つあり、どちらも共通しています。エンクロージャは音の経路を減衰させて遮断し、通常は 5 ～ 10 dB のコストがかかり、電源が定格電圧を下回っている可能性があります。 SPL は自由空気中でではなくハウジング内で測定し、負荷がかかった状態でブザー端子のレールを確認します。
磁気アクティブ ブザーは、コイル、磁石、ダイヤフラムを使用し、内蔵発振器を備えた単純な DC から動作し、約 30 mA を消費し、豊かで丸みのある音を出します。圧電ブザーはセラミック素子を使用しており、消費電流がはるかに少なく、薄型ですが、駆動波形が必要で、容量性負荷が発生します。最もシンプルなドライブが必要な場合は磁気を選択してください。電力と高さに制約がある場合は、ピエゾを選択してください。

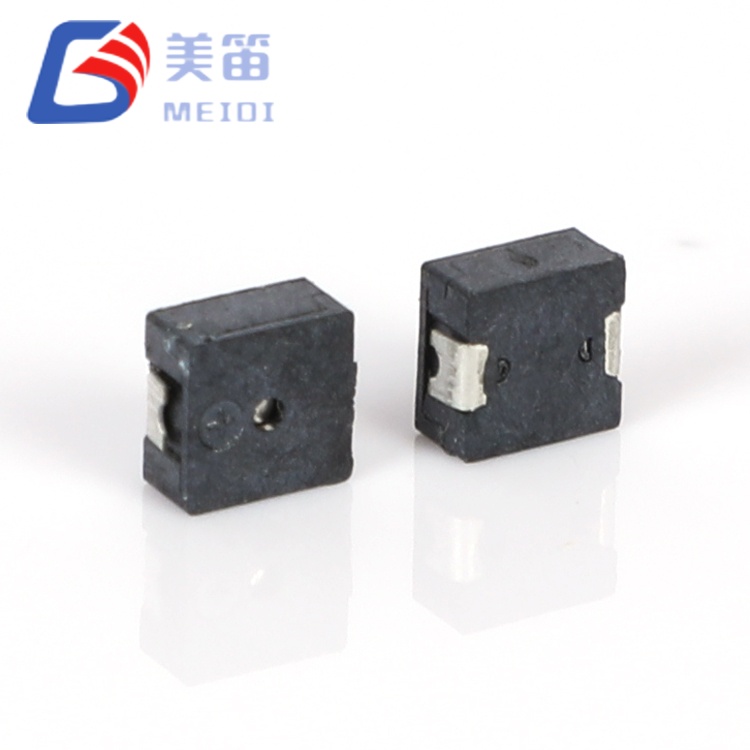

いいえ、オシレーターはパッケージ内に固定されているため、ピッチは工場で設定されます。別のトーン、段階的なアラート、またはメロディーが必要な場合は、磁気パッシブブザー代わりにホスト回路から駆動します。
はい。のSMD磁気アクティブブザー製品シリーズは、9.6 × 9.6 × 5.0 mm の MLT-9650Y-5V などの部品を含む、リフローはんだ付け用に構築されています。ダイアフラムとハウジングはピーク温度に耐える必要があるため、リフロー プロファイルをサプライヤーに確認してください。
カタログの磁気アクティブ ブザーには、通常、3 V、5 V、12 V、24 V バージョンがあり、多くの場合、同じ機械ファミリ内にあります。たとえば、12.0 × 9.5 mm シリーズは 4 つすべてにまたがります。これにより、1 つのボード レイアウトが複数の電源レールに対応できるようになります。
カタログの磁気アクティブ ブザーは通常 85 ～ 90 dB に達し、パネル インジケータ、機器、確認に適しています。環境が騒がしい場合、または警報が部屋全体に伝わる必要がある場合、警報ブザー代わりに、95 dB 以上の定格が適切なカテゴリです。これはデータシートだけからではなく、インストールから決定してください。
多くの場合、そうです。カタログ内のいくつかの機械ファミリ (12.0 × 9.5 mm シリーズを含む) は、同じアウトラインで 3 V、5 V、12 V、および 24 V で提供されます。これにより、1 つのボード レイアウトで複数の製品バリエーションに対応し、プラットフォーム全体で 1 つの認定された磁気アクティブ ブザーを維持できるようになります。
標準モデルは通常、評価用の無料サンプル付きで 1,000 個から始まります。カスタムの電圧、周波数、ハウジングのリクエストでは、ツールと音響検証をセットアップする必要があるため、より高い MOQ が必要になります。納期は季節により異なりますので、ご注文の段階ではなくお問い合わせの段階でご確認ください。
