9650 電磁アクティブブザー

ヒーローセクション

MEIDI 駆動回路一体型コンパクトマルチ電圧スルーホール電磁アクティブブザー:

3 つの電圧バリエーション — 3V (1.5 ～ 4.5V)、5V (3 ～ 7V)、および 12V (8 ～ 16V) — 2700 ± 300 Hz の同じ共振周波数仕様を共有

統合発振回路 — DC アプリケーションは外部 PWM や信号発生器を使用せずに固定トーン出力を生成します

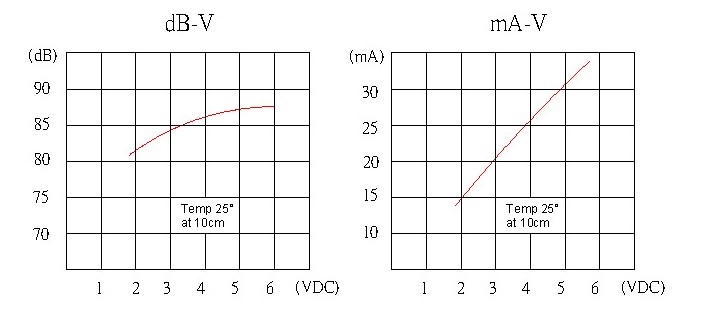

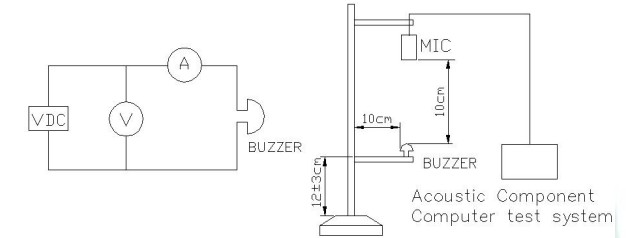

10 cm で 85 dB 以上の音圧 — それぞれの定格電圧における 3 つのバリエーションすべてで指定された最小値

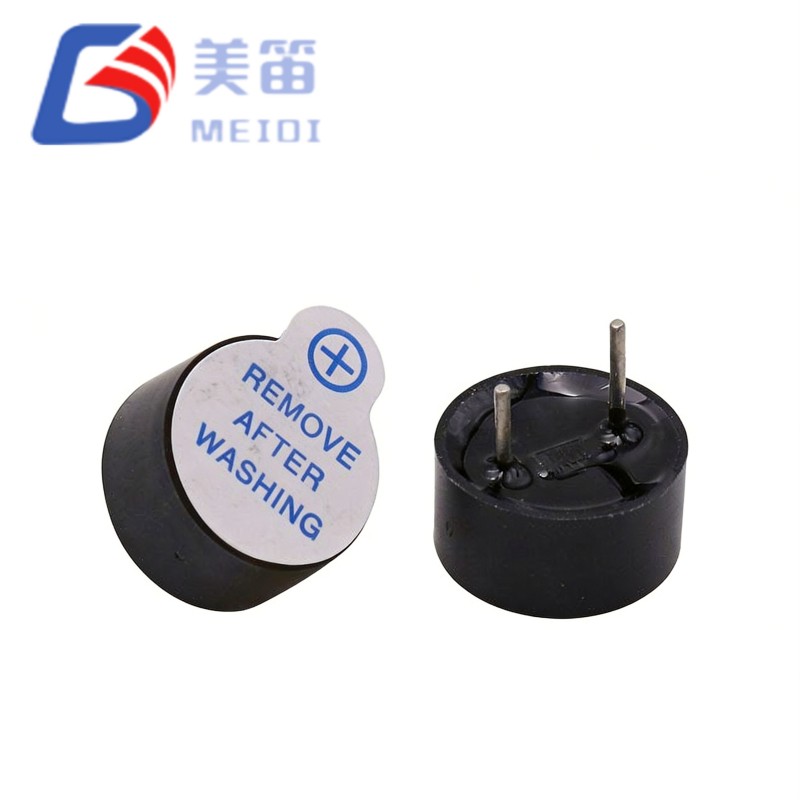

黒色の PBT ハウジング。動作温度 -20 °C ～ +70 °C、保管温度 -30 °C ～ +80 °C

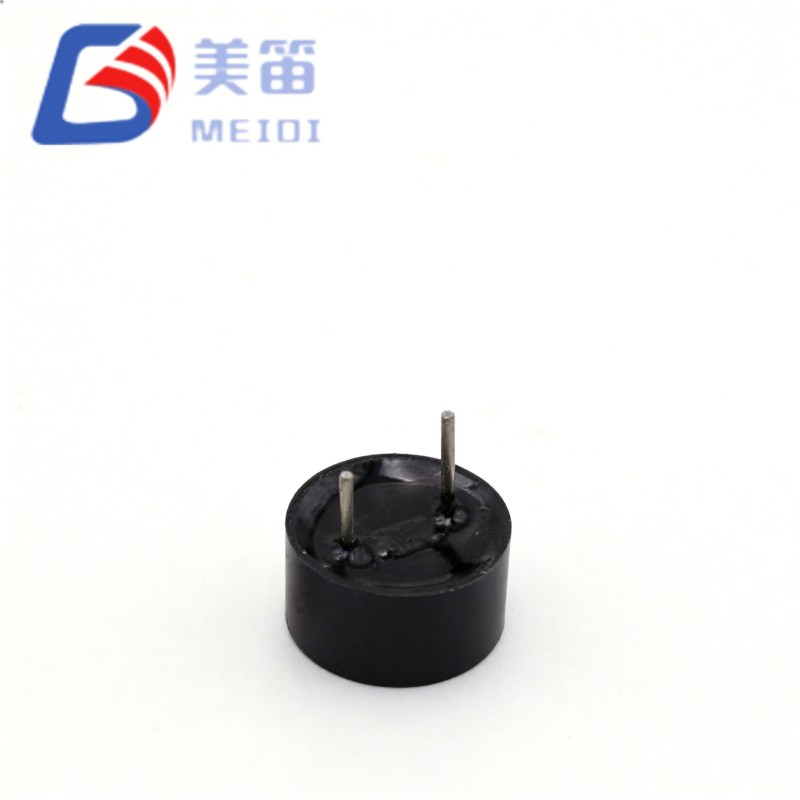

極性ピン構成によるスルーホール実装

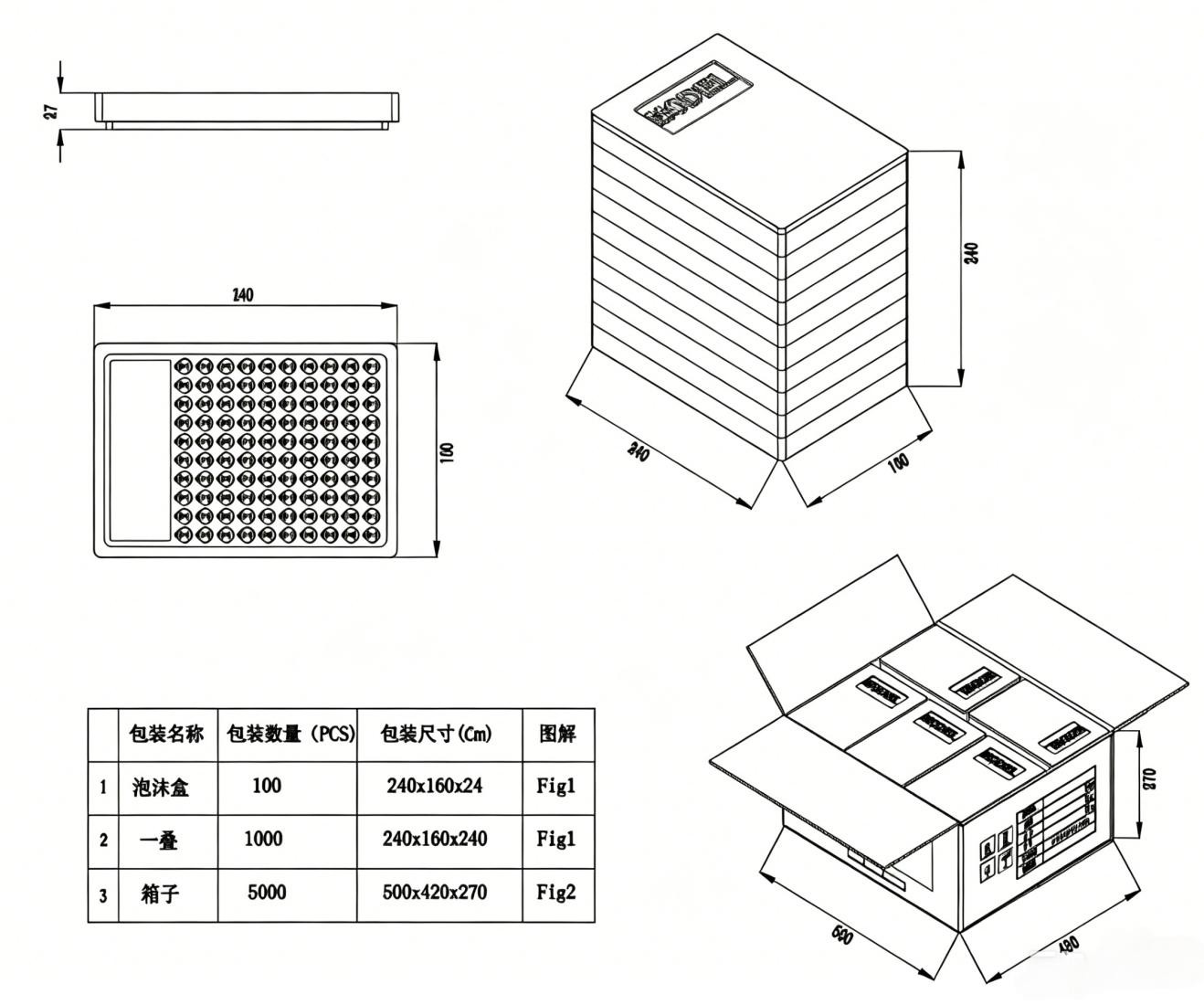

シリーズ選択ガイド

主な特長

統合発振器により外部ドライブが不要 — DC 電圧印加により、外部 PWM、マイクロコントローラ、または信号発生器を使用せずに固定の 2700 ± 300 Hz トーンを生成

3 つの電圧階層 - 3V、5V、12V バリアントにより、利用可能なシステム電圧レールに基づいて選択可能

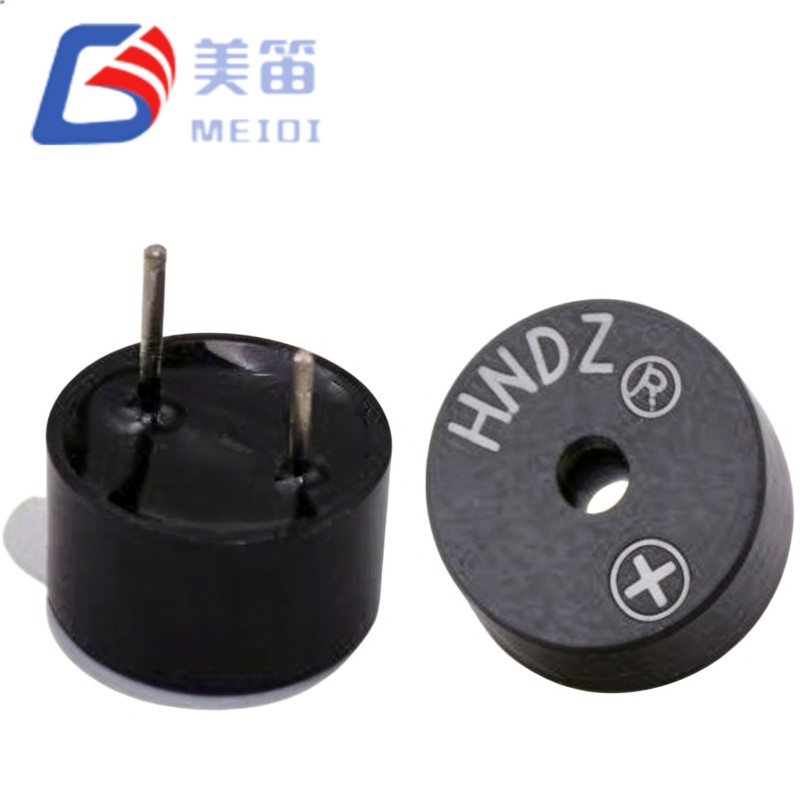

極性スルーホール取り付け — ピン極性マーキングは正しい方向を示します

工業用アセンブリ用の黒色 PBT ハウジング — 仕様ごとに 255 ± 15 °C でのウェーブはんだ付けおよび 360 ± 10 °C での手動はんだ付けに対応

定格電圧での消費電流 ≤ 30 mA — 指定された最大動作電流

2700 ± 300 Hz の共振周波数 — 定義された許容差を持つ指定された中心周波数

代表的な用途

以下のアプリケーションは、パラメータ適合性分析のみに基づいて識別されます。自動車、医療、安全に関する認証は含まれません。アプリケーション固有の検証とコンプライアンスの確認については、MEIDI にお問い合わせください。

産業用制御パネル警報システム — 12V、5V、または 3.3V ロジックレールが利用可能な PLC エンクロージャ、モータードライブ、およびプロセス制御システムにおける障害表示および緊急警報

セキュリティおよびアクセス制御パネル - 侵入検知、ドアのこじ開け、火災警報音による信号伝達。 3V バリアントはバッテリ バックアップ式ワイヤレス パネルに適しており、12V バリアントは標準のセキュリティ バス電圧に適合します。

配電および電気機器 - ブレーカートリップアラーム、変圧器過負荷警告、開閉装置ステータス表示

ファクトリー オートメーション機械 - CNC 障害アラート、コンベア停止警告、ロボット セルのステータス信号

業務用機器インターフェース - 業務用食器洗い機、ランドリー機器、自動販売機のサイクル終了表示

レガシー機器の修理と改修 - 既存のスルーホールアクティブブザーの潜在的な代替候補。使用前に元の部品とピンの互換性と寸法を確認してください

このシリーズを選ぶ理由

サンプルをリクエストして、ターゲット アプリケーションの音圧、消費電流、ピンの互換性を評価してください。

よくある質問

1. HNT-9650-03、HNT-9650-05、HNT-9650-12 のいずれかを選択するにはどうすればよいですか?

選択は利用可能な DC 電源電圧によって異なります。 HNT-9650-03 (1.5 ～ 4.5V) は、3.3V ロジック システムおよび低電圧マイクロコントローラー プロジェクトに適しています。 HNT-9650-05 (3 ～ 7V) は、5V の産業用ロジックおよび標準家電制御電圧に適合します。 HNT-9650-12 (8 ～ 16V) は、12V 産業用制御バスおよびセキュリティ システム電源用に設計されています。 3 つのバリエーションはすべて、2700 ± 300 Hz の同じ共振周波数仕様と同じ最小音圧仕様を共有しています。

2. HNT-9650-03 は 5V システムで、HNT-9650-12 は 24V システムで使用できますか?

お勧めしません。 HNT-9650-03 の最大動作電圧は 4.5V です。 5V を印加すると、指定された動作範囲を超える危険があります。 HNT-9650-12 の最大動作電圧は 16V です。 24V を印加するとコイルが損傷する危険があります。指定された動作範囲外の電圧を持つシステムの場合は、電圧レギュレータまたは直列抵抗を使用して、印加電圧をバリアントの定格制限内に収めます。特定の回路の推奨事項については、MEIDI にお問い合わせください。

3. アクティブ ブザーとパッシブ ブザーの違いは何ですか?また、アクティブを選択する理由は何ですか?

アクティブ ブザーには、DC 電圧が印加されると音を生成する発振回路が組み込まれています。パッシブ ブザーが音を発生するには、共振周波数の外部 AC 信号 (通常は方形波または PWM) が必要です。 MEIDI HNT-9650 シリーズのアクティブ設計により、外部駆動回路、PWM 生成、またはマイクロコントローラーの関与が不要になります。

4. HNT-9650 シリーズは、他の 9 mm または 12 mm スルーホール ブザーとピン互換ですか?

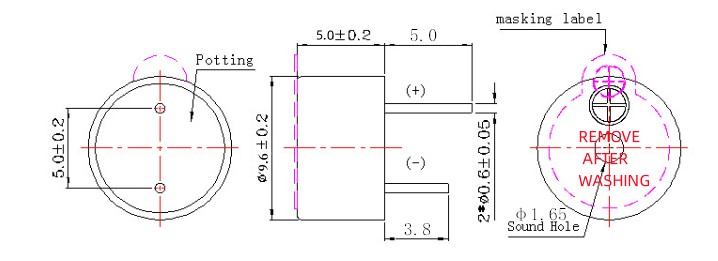

HNT-9650-03 および HNT-9650-12 は、直径 9.6 mm のボディを備えています。 HNT-9650-05 は、直径 9.0 mm のボディを備えています。既存のスルーホール ブザーを直接交換する場合は、元の PCB レイアウトに対してピンの直径、ピッチ、極性を確認してください。特定の従来の部品番号との相互参照検証については、MEIDI にお問い合わせください。

5. HNT-9650 シリーズにはどのようなはんだ付けプロセスが推奨されますか?

製品仕様書では、ウェーブはんだ付け（255 ± 15 °C、4 ～ 6 秒）および手はんだ付け（360 ± 10 °C、2 ～ 5 秒）を推奨工程として★マークで示しています。リフローはんだ付けは最大 3 パスまで許可されます (245 ± 15 °C ピーク、3 秒、180 °C 予熱 40 ～ 70 秒)。 PBT ハウジングの材質は、これらの温度プロファイルとの互換性を考慮して選択されています。大量の自動組み立てには、ウェーブはんだ付けが推奨される方法です。修理および試作作業の場合は、指定された温度および時間制限内で手はんだ付けが可能です。
