9mm 5V電磁アクティブブザー

HNB09A12 は、12V DC バスでのネイティブ動作向けに設計されており、電圧調整や外部ドライブ コンポーネントを必要とせずに、2700Hz で最小 85dB のアラート トーンを発します。 8 ～ 16V の動作範囲は、自動車のコールドクランク低下 (最低 8V) およびオルタネータの過電圧過渡現象 (最高 16V) に対応しており、車両アクセサリ システム、農業機械、船舶用パネル、および産業用制御モジュールにとって信頼できる選択肢となっています。

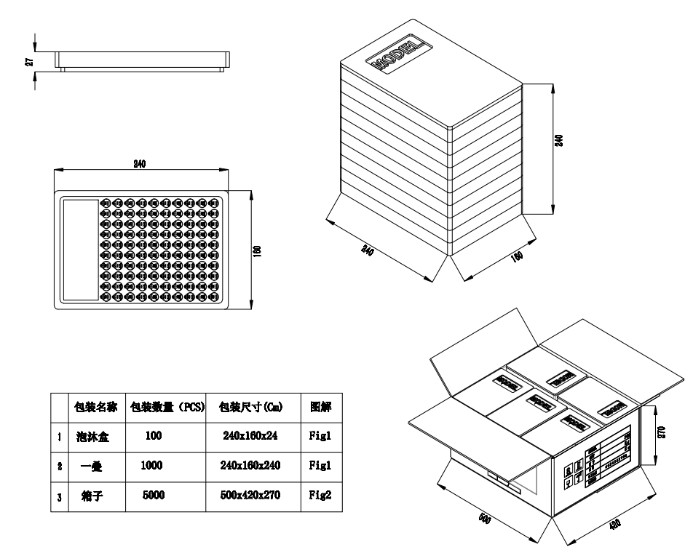

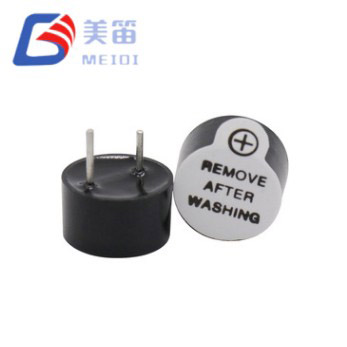

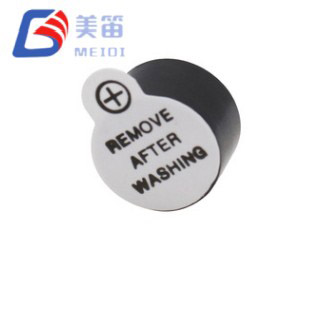

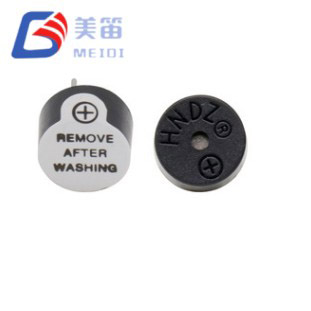

MEIDI の江蘇省の施設で製造されたこの直径 9 mm のアクティブ ブザーの重さはわずか 0.75 g で、高振動環境における PCB への慣性負荷を軽減します。統合発振器とスルーホール構造により、外部 PWM 生成が不要になり、堅牢な機械的固定が実現します。各生産ユニットは 100% の音響および電気検証を受けており、サンプル データでは、SPL が一貫して 87dB 以上、消費電流が 12V で 27mA 以下であることが示されています。

統合の主な利点

ネイティブ 12V バス互換性 – 電圧変換回路を使用せずに、自動車、産業、船舶の 12V DC システムから直接動作します

8 ～ 16V の広い生存範囲 – コールドクランク電圧低下、オルタネーターの過電圧、およびパッシブ降下による無調整の 24V システムに耐えます

固定2700Hz出力の内蔵発振器 – MCU PWMピン割り当てや外部タイミングコンポーネントは不要

質量 0.75g の超軽量 – 振動が起こりやすい車両および機械用途における PCB への慣性負荷を最小限に抑えます。

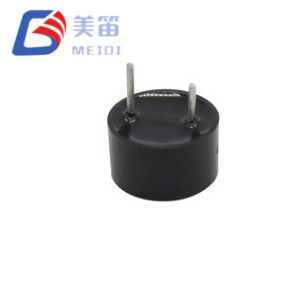

スルーホールメカニカルアンカー – ボードを介したリード保持は持続的な衝撃や熱サイクルに耐えます

修理耐性のある PBT ハウジング – 寸法歪みのない 255°C ウェーブはんだ付けおよび 360°C の手動リワークに耐える定格

アプリケーション環境

自動車用 12V アクセサリ システム – 乗用車および商用車のシートベルト警告、半ドア警告、逆近接トーン、およびキーインイグニッション チャイム

農業機械および建設機械 – オペレーター在席警報、油圧故障インジケータ、トラクター、掘削機、収穫機の位置警報の実装

船舶および RV の電気パネル – ビルジ ポンプ アラーム、陸上電源切断警告、12V DC ボートおよびキャラバン システムのバッテリー レベル アラート

12V 産業用制御モジュール – 低電圧センサー インターフェイス アラート、12V DC アクチュエーター ステータス トーン、および 12V バッテリーまたは安定化電源で動作するコンパクトなオートメーション サブシステム

小型フォームファクタ 12V UPS システム – スペースと重量に制限があるコンパクトなバッテリ バックアップ ユニット、ポータブル パワー ステーション、および 12V DC 無停電電源装置

ソーラー充電コントローラーとインバーター – アレイ障害音、バッテリー切断アラート、およびオフグリッド設置における負荷制限通知

製造品質保証

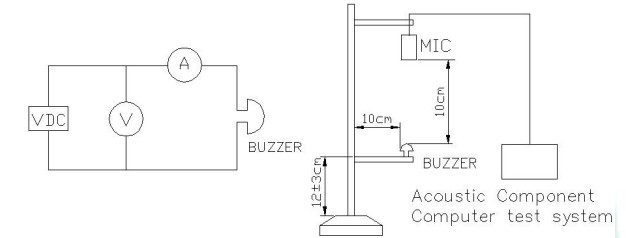

MEIDI は、9mm 5V 電磁アクティブ ブザーを専用のスルーホール組立ラインで製造しており、コイル巻線、磁石アセンブリ、発振器調整、カプセル化などの各段階で工程内検査を行っています。当社の江蘇製造拠点は ISO 9001 プロトコルに従っており、自動試験装置により各ユニットの電気パラメータと音響出力を検証しています。

バッチレベルの認定には次のものが含まれます。

高温保管 - +80 ± 2 ℃で 48 時間。 2 時間の周囲安定化後のパラメータの完全な回復

低温保管 – -30 ± 2 ℃で 48 時間。 verified cold‑start activation at 8 V minimum

熱衝撃サイクル – -30 ℃ ～ +80 ℃ の間で 5 サイクル、各極値ごとに 30 分間保持

機械的応力検証 - 正弦波振動 (10 ～ 55 Hz、振幅 1.0 mm、XYZ 軸、累積 0.5 時間) および 10 mm の広葉樹への 75 cm の自由落下 (衝撃 3 回)

耐湿性 – 50 ± 5 ℃ / 90 ～ 95% RH で 48 時間、その後 2 時間の回復と電気的特性評価

はんだ耐熱性 – 250 ± 5 ℃、10 ± 0.5 秒、本体とはんだの隙間 2.0 mm

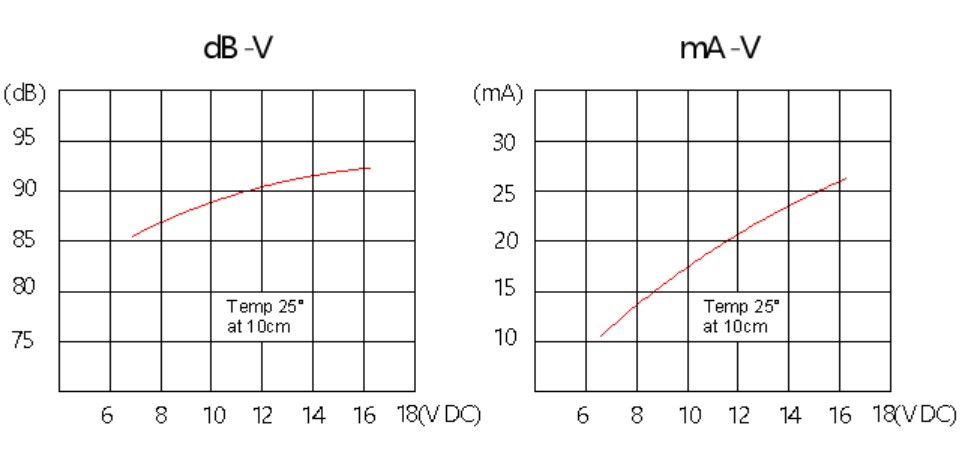

サンプルバッチデータ (n=10) は、一貫したパフォーマンスを確認します: 音圧 87.3 ～ 89.7dB、電流 24.9 ～ 26.5mA、周波数 2677 ～ 2723Hz – すべてのパラメーターが仕様範囲内で緊密に集中しています。認証には、ハウジング材料の RoHS、REACH、UL94 V‑0 が含まれます。

エンジニアリングに関するよくある質問

Q1: HNB09A12 は追加コンポーネントなしで 24V 産業用バスで動作できますか?

はい、直列ドロップ抵抗が付いています。公称 24V では、470Ω 1W 抵抗が電流を約 25mA (≤30mA 仕様の範囲内) に制限します。安定化されていない 24V システム (20 ～ 28V 範囲) の場合、680Ω 抵抗でマージンが得られます。あるいは、抵抗による電力損失が望ましくない連続トーンアプリケーションには、単純なツェナー ダイオード クランプまたは低ドロップ レギュレータを使用できます。電流制限なしで 16V の絶対最大値を超えてはなりません。

Q2: 2700 Hz の周波数は、エンジン ベイまたは機械室の環境でどのように機能しますか?

2.7kHz の共振周波数は、ディーゼル エンジン (通常は 3 ～ 8kHz の基本波と高調波) および油圧ポンプ (4kHz 以上の広帯域) の主要なノイズ スペクトルよりも低くなります。このスペクトル位置により、高周波ブザーがマスクされる可能性がある農業、建設、海洋のエンジン コンパートメントにおける S/N 比が向上します。 2700Hz トーンは、車両のキャビンに特有の短距離でも、4kHz の代替音よりも大気減衰が少なく伝播します。

Q3: 高温環境で推奨される操作方法は何ですか?

HNB09A12 は、-20°C ～ +70°C での連続動作が定格されています。 +70°C の上限に近づく温度では、コイルの抵抗損失により追加の熱が発生し、周囲の熱ストレスが増大します。持続的な高温環境の場合、MEIDI はコイルの損失を最小限に抑えるために 8 ～ 16V の範囲の下限で動作させるか、蓄積された熱負荷を軽減するために連続音ではなくデューティサイクルのアラート パターンを実装することを推奨します。特定の高温信頼性データについては、工場アプリケーション エンジニアリングにお問い合わせください。

Q4: HNB09A12 は、他のメーカーの従来の 9mm および 12mm スルーホール ブザーとピン互換性がありますか?

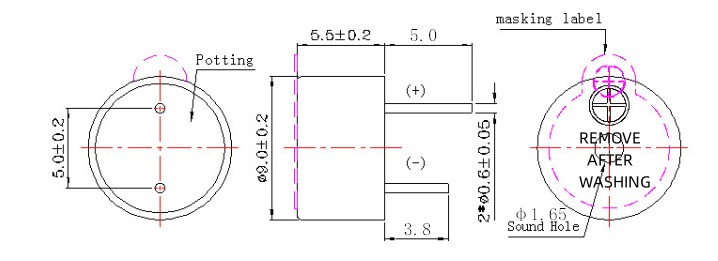

9.0mm のボディ直径は、標準の 9mm のフロントパネルのカットアウトと、最小限の隙間でほとんどの 12mm のカットアウトに適合します。ピンの間隔と直径は業界標準のスルーホール ブザー規則に準拠しており、多くの従来の設計でドロップイン交換が可能です。相互参照検証のために、MEIDI はご要望に応じてピン配置図と寸法比較シートを提供します。非標準の PCB レイアウトには、カスタム リード フォーミング (ストレート、キンク、またはオフセット) が利用可能です。

Q5: コンパクトな 9mm フォームファクターは振動や衝撃耐性にどのような影響を与えますか?

0.75g の質量と 9mm の直径の縮小により、より大きな 12mm の代替品と比較して、機械的衝撃や振動下ではんだ接合部にかかる慣性負荷が低くなります。ダイアフラム面積が小さくなり、移動質量が小さくなったことで、マイクロフォニック効果（音響出力に結合する不要な機械振動）も軽減され、振動が起こりやすい環境でも音質の明瞭さを維持できます。振動が標準的な工業レベルを超えるアプリケーションの場合、MEIDI は取り付け方向を評価し、PCB のたわみをブザー ハウジングから切り離す機械的絶縁グロメットを検討することを推奨します。
