電磁ブザーの原理・種類・選び方

2026-09-21 0 メッセージを残してください

要するに：電磁ブザー (磁気ブザーと呼ばれることが多い) は、小さなコイルと磁石のボイスコイルを、電化製品、警報器、自動車、工業製品向けの信頼できる可聴警報に変えます。この 2026 年のガイドでは、電磁ブザーの仕組みについて説明し、アクティブとパッシブ、磁気と圧電のビルドを比較し、確認すべき主要な仕様をリストし、MEIDI が設計エンジニアと調達チーム向けにカスタムおよび OEM 電磁ブザーソリューションを開発する方法を示します。

1. 電磁ブザーとは何ですか?

電磁ブザーは、コイル、永久磁石、強磁性ダイヤフラム (通常は小さな鋼製キャップ) の周りに構築された電気音響トランスデューサーです。コイルに電流が流れると電磁石となり、ダイヤフラムを磁石に向かって引き寄せます。電流を逆にすると、ダイヤフラムが跳ね返ります。それを毎秒数千回繰り返すとトーンが得られます。セラミックディスクを曲げる圧電ブザーとは異なり、電磁ブザーは可動コイル機構を使用します。これは、数ミリメートルに縮小されたスピーカーと同じ原理です。そのため、電磁ブザーは、ただ聞く必要があるあらゆる製品にとって、馴染みのある低コストの選択肢になります。

この機構は機械的で自己完結型であるため、電磁ブザーは振動、湿度の変動、および何年ものスイッチングサイクルが続いても動作し続けます。パネル、メーター、および消費財では、絶対的な最小消費電力よりもクリアな低音が重要な場合、電磁ブザーがデフォルトのサウンダーとして使用されます。

2. 電磁ブザーはどのように動作するのですか?

その仕組みはムービングコイル（ボイスコイル）の原理です。パッシブ電磁ブザーでは、コイルに繰り返し通電する交流またはパルス駆動信号を供給します。振動板は駆動周波数で振動し、音を放射します。アクティブ電磁ブザーでは、内部発振器が DC 電源からの切り替えを行います。デザインを形作る 2 つの事実:

コイルは誘導負荷です。DC 抵抗とインダクタンスが低いため、駆動回路は無効電流を処理する必要があり、ドライバーを保護するためにフライバックダイオードを使用することをお勧めします。
共鳴が役に立ちます。他の機械システムと同様に、振動板には音圧がピークとなる共振周波数があります。ドライブをそれに適合させると、定格出力が得られます。

同じ電磁ブザーが、定格共振周波数での場合よりも定格共振周波数での方が大きく聞こえるのはこのためです。電磁ブザーを指定する場合、共振周波数がエンクロージャ内の実際の音量を決定する数値になります。

3. アクティブ電磁ブザーとパッシブ電磁ブザー

これは、電磁ブザーの選択における最初の分岐点です。発振は部品の内部に存在するのでしょうか、それともファームウェアの内部に存在するのでしょうか?

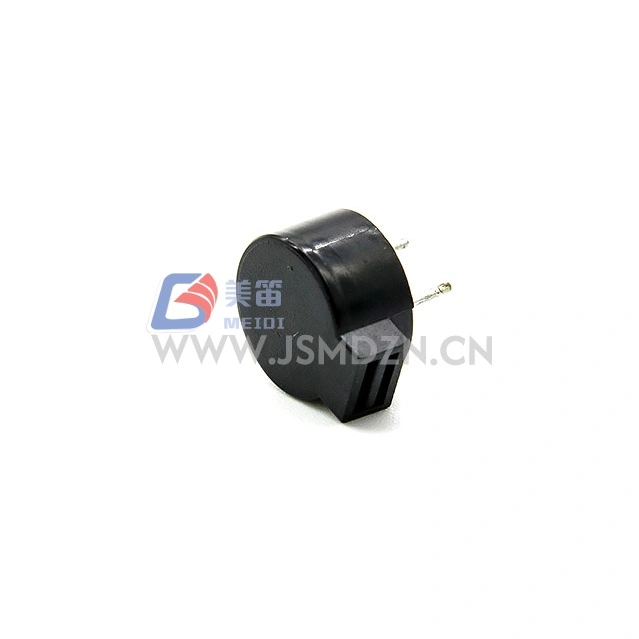

パッシブ電磁ブザー（外部駆動）

パッシブ電磁ブザーにはコイルとダイヤフラムのみが含まれており、発振器は含まれていません。トーン周波数の方形波または AC 信号を入力すると、その周波数で音が鳴ります。利点はピッチ制御です。1 つのパッシブ電磁ブザーでメロディー、2 音のアラーム、または 1 回の確認ビープ音を生成できます。コストとしては、MCU またはドライバー IC が波形を生成する必要があることです。

アクティブ電磁ブザー（自己駆動）

アクティブ電磁ブザーには内部発振器が組み込まれています。定格範囲内の DC 電源を入力すると、一定の音で自動的にビープ音が鳴ります。単純な「電源投入」チャープまたは障害アラートの場合、アクティブ電磁ブザーが最速のパスです。コードも追加部品も必要なく、電圧レールと直列抵抗だけが必要です。

簡単なルール:ファームウェアを使用しない固定アラートトーンが必要ですか?アクティブ電磁ブザーを選択してください。ピッチコントロール、音楽、または2音アラームが必要ですか?パッシブ電磁ブザーを選択して駆動します。

4. 電磁ブザーと圧電ブザー — どちらを選択しますか?

どちらも音が出ます。彼らはやり方が違うのです。磁気（電磁）ブザーはコイルと磁石を動かします。圧電ブザーがセラミックディスクを曲げます。実際的なトレードオフ:

力：圧電ブザーはマイクロアンペアから数ミリアンペアまで消費します。電磁ブザーはコイルを動かすためにより多くの電流を必要とします (通常、パッシブタイプの場合は 20 ～ 80 mA、アクティブタイプの場合は ≤30 mA)。コイン電池や長寿命製品の場合、通常はピエゾが優先されます。
音圧:電磁ブザーは、低電圧では音量が大きくなり、より豊かな低音が得られます。大きなピエゾ部品は 12 V 以上で追いつきます。
頻度：電磁ブザーはより低く、より豊かな音（数百 Hz から約 4 kHz）まで届きます。ピエゾは、より高いピッチのトーン (2 ～ 5 kHz) を好みます。
耐久性:コイルがないということは、圧電ブザーが振動に耐え、より広い温度範囲に耐えられることを意味します。
価格とサイズ:基本的な警報であれば、電磁ブザーの方が安価であることがよくあります。ピエゾはスリムでSMD、超低電力設計で優れています。

3 ～ 12 V の深く大音量の低周波アラートが必要な場合は、多くの場合、電磁ブザーの方が適しています。電力バジェットと温度範囲が優先する場合は、コミットする前にベンチで両方を比較してください。

5. コンパクト設計を実現するSMD電磁ブザー

基板スペースが狭い場合、SMD 電磁ブザーは基板に直接リフローはんだ付けされます。 MEIDI MLT シリーズの部品は、リード線がなく、可動コイル機構を 5 × 5 mm 以下の設置面積に収めます。 SMD 電磁ブザーは自動組み立て後も存続し、一定の音量を維持します。そのため、スマートロック、ウェアラブル、家電製品、ダッシュボードインジケーターに使用されています。リード付き電磁ブザーとのトレードオフとして、最大音声出力がわずかに低くなるため、使用する前に実際の動作電圧での dB を確認してください。

リフローアセンブリの場合、SMD 電磁ブザーにより、手による挿入ステップが不要になり、配置エラーが軽減されます。これは、生産量が月に数千ユニットを超えると重要になります。

6. 電磁ブザーのデータシートで確認すべき主な仕様

電磁ブザーのデータシートを読むと、4 つの数値と 2 つの二次的な数値がわかります。

定格/動作電圧 (V)。電磁ブザーが受信できる範囲。広い範囲（3 ～ 16 V など）により、複数電源設計が簡素化されます。
共振周波数 (Hz)。音圧がピークに達する場所。ドライバーに合わせるか、より低い出力を受け入れてください。
音圧レベル (dB)。10 cm、固定電圧で測定。 70 ～ 105 dB の電磁ブザーは、静かなビープ音から過酷な工業用アラームまでカバーします。
定格電流 (mA)。アクティブなタイプの場合は現行。それによって、設計の駆動回路と電力バジェットが決まります。
動作温度とリード形状。部品が環境および組み立てプロセス (スルーホール SMD かリフロー SMD) に耐えられるかどうかを判断します。

電磁ブザーが基板やエンクロージャに適合するかどうかは、電圧範囲と共振周波数によって決まるため、最初にロックしてください。

7. 電磁ブザーの駆動

駆動回路は選択したタイプに従います。パッシブ電磁ブザーは方形波を必要とします。電流制限抵抗を介した MCU PWM ピン、または専用のブザードライバー IC が適切に機能します。駆動電圧は定格動作範囲内に保ってください。オーバードライブするとコイルが飽和したり過熱したりする可能性があります。アクティブ電磁ブザーに必要なのは、クリーンな DC 電源と直列抵抗だけです。 MCU GPIO からのトランジスタまたは MOSFET で切り替えます。コイルは誘導性であるため、出力段を保護するためにフライバックダイオードをコイルの両端に配置します。

8.MEIDI電磁ブザー製品ラインナップ

Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI) は、パッシブ、アクティブ、SMD ラインの電磁ブザーを社内でコイル巻線と音響調整を行って製造しています。このステップは、最初のユニットから量産までの音質の一貫性を決定します。以下は当社のラインナップからの代表的なセレクションです。完全な機械図面と完全なカタログは、ご要望に応じて入手可能です。すべての値は測定された仕様です。デザインインの前に必ず最新のデータシートを確認してください。

MEIDI電磁ブザーのラインナップ - 自社コイル巻線によるパッシブタイプ、アクティブタイプ、SMDタイプ。

モデル	タイプ	定格V	動作時V	共振周波数	音声出力	定格電流
HN-1295	受け身	5V	3～7V	2400Hz	≧85dB	≤80mA
HN-2512	受け身	5/12V	3～7/9～14V	800Hz	85dB	≤30mA
HN-9650E	受け身	5V	4～6V	2700Hz	≧85dB	≤80mA
HMB1206-05	アクティブ	5V	3～7V	2700±300Hz	≧85dB	≤30mA
HNB09A05	アクティブ	5V	3～7V	2700±300Hz	≧85dB	≤30mA
TMB12A05	アクティブ	5V	3～7V	2400±300Hz	≧85dB	≤30mA
TMB12A12	アクティブ	12V	8～16V	2700±300Hz	≧88dB	≤30mA
TMB12A24	アクティブ	24V	18～26V	2400±300Hz	≥90dB	≤30mA
MLT-5020	SMDパッシブ	3.0V	2～4V	4000±300Hz	≧80dB	≤100mA
MLT-8530-16R	SMDパッシブ	3.6V	2.5～4.5V	2700±200Hz	≧85dB	≤100mA
MLT-9650Y-5V	SMDアクティブ	5V	4～7V	3000±300Hz	≧85dB	≤30mA

9. アプリケーション: 自動車、医療、産業

自動車エレクトロニクス。ボディコントロールモジュールのアラート、リバースおよびパーキングチャープ、シートベルトとタイヤ空気圧リマインダー - 電磁ブザーが、車内の温度変化に応じて信頼性の高い低電流トーンを発します。
医療機器。患者モニター、輸液ポンプ、ポータブル診断機器は、現在の予算が重要な場合に、明確なアラーム音を発する電磁ブザーを使用します。
産業およびセキュリティ。コントロールパネルの障害、ガス検知器、アクセス制御のビープ音など、振動によってスピーカーが沈黙する場合でも、シンプルで堅牢なメカニズムが機能し続けます。
消費者とIoT。家電、スマートロック、ウェアラブルはSMD電磁ブザーを使用してコンパクトに通知します。

10. 適切な電磁ブザーの選び方

電磁ブザーを BOM にコミットする前に、次の 5 段階のチェックを使用してください。

固定トーンまたはピッチコントロール?アクティブ電磁ブザーとパッシブ電磁ブザー。
基板スペースはどれくらいですか?リード付き電磁ブザーと SMD 電磁ブザーの比較。
どのようなサプライズがありますか?動作電圧範囲を一致させてください。広範囲の部品 (3 ～ 16 V) が最も柔軟です。
どのくらいうるさくなければなりませんか？カタログの最大値ではなく、実際の駆動電圧での dB を選択してください。
どのような環境ですか？温度範囲を確認し、過酷な現場の場合は侵入定格を確認します。

疑問がある場合は、エンクロージャの容積、供給量、および必要な音量を MEIDI に送信してください。推測ではなく、お客様のキャビティに適合する電磁ブザーを提案します。

11. 電磁ブザーに MEIDI を選ぶ理由

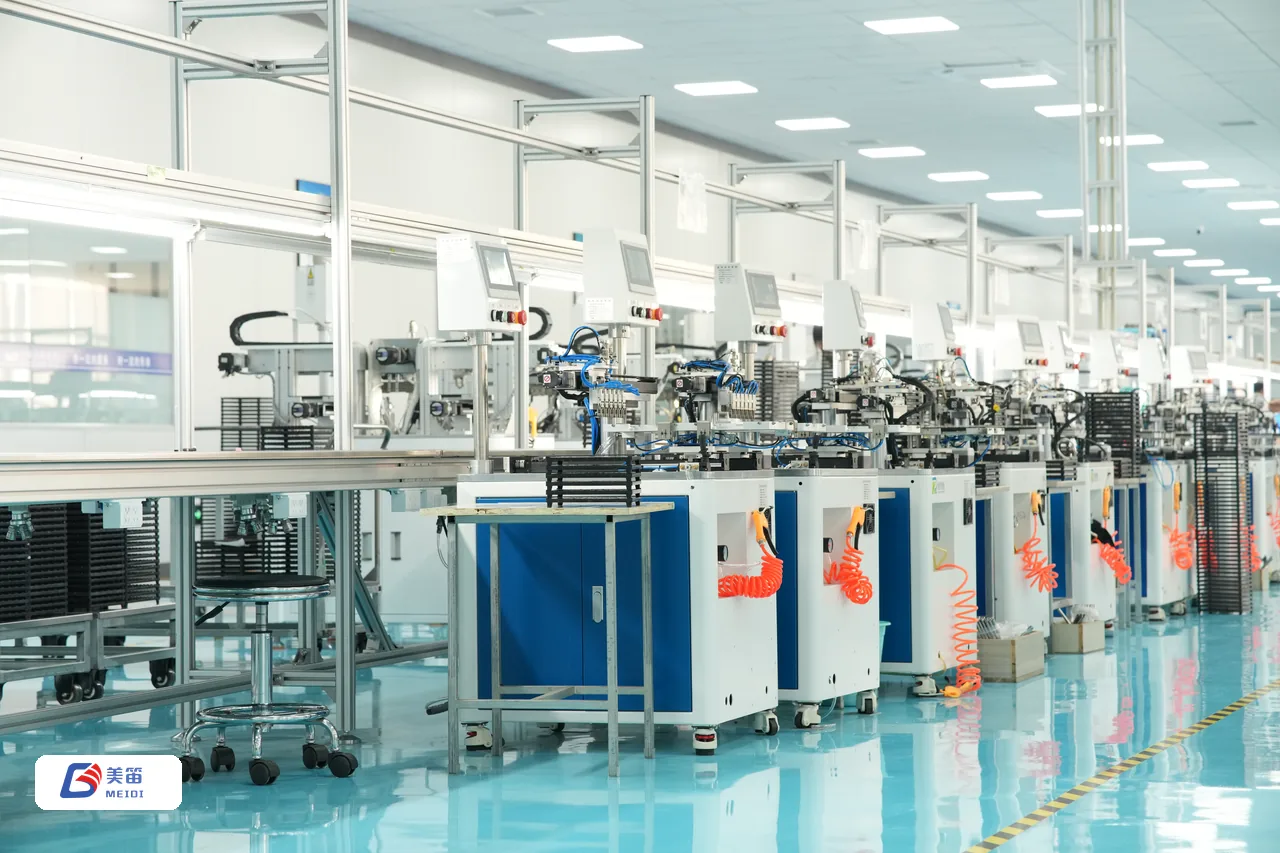

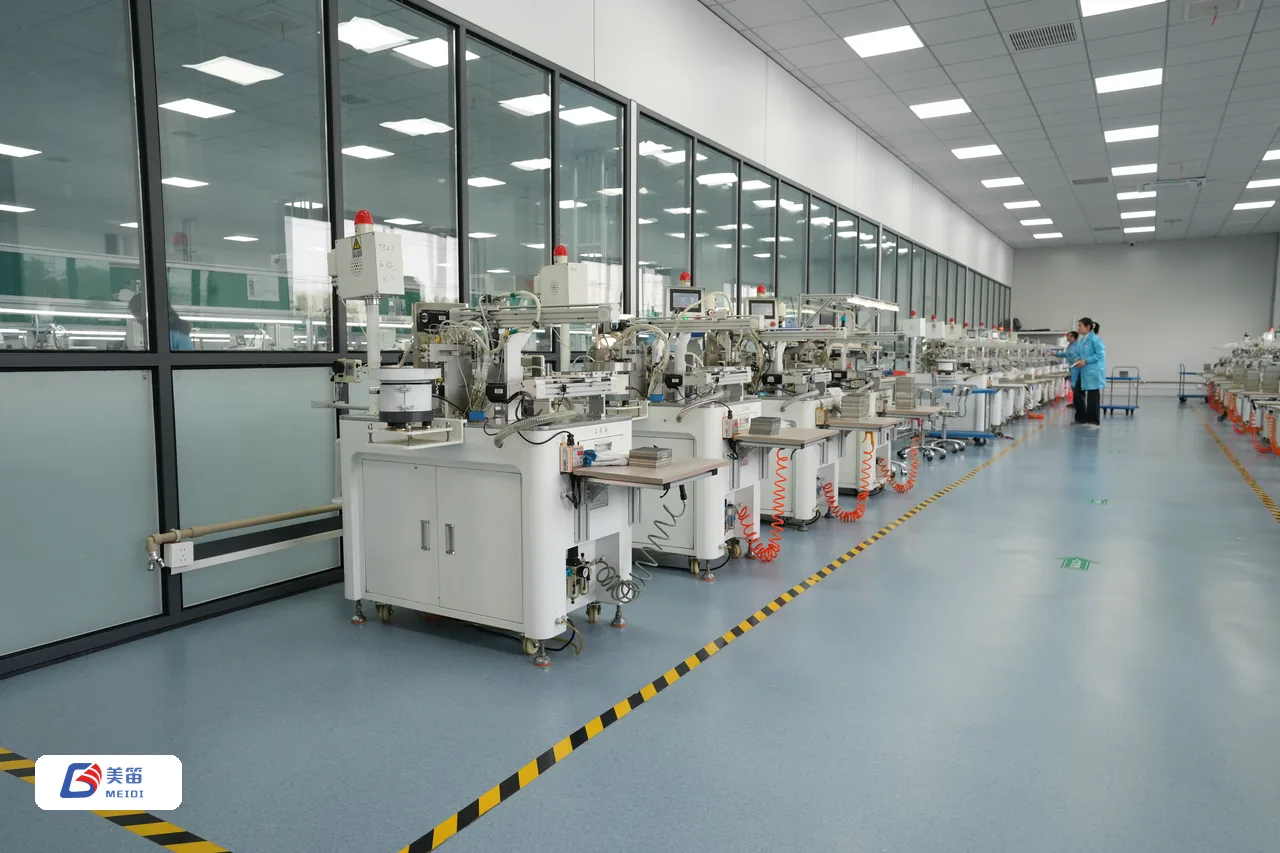

Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI) はブザーおよび音響部品の専門メーカーであり、商社ではありません。 MEIDI は、同じ製造拠点の輸出ブランドであり、カスタムおよび OEM プログラム向けに構築されています。標準部品がエンクロージャ、電圧、または SPL 目標を満たしていない場合、お客様の仕様に合わせてコイルとキャビティを調整します。自動化された生産ライン、社内音響試験ラボ、ISO 9001 および ISO 14001 管理システムに加え、RoHS および REACH 準拠により、数日での試作サンプルから安定した量産までお客様をサポートします。電磁ブザーのサプライヤーを比較する場合は、各サプライヤーに簡単な質問をしてください。誰がコイルを巻いて、誰が音をテストするのですか? MEIDI の答えは同じです。

12. よくある質問

電磁ブザーと圧電ブザーの違いは何ですか?

電磁ブザーはコイルと磁石を使用してスチール製のダイヤフラムを動かします。圧電ブザーは、電圧がかかるとセラミック素子を曲げます。電磁ブザーは、基本的なアラートの低周波音量と低コストの点で優れており、圧電式ブザーは出力、耐久性、スリムな SMD 設計で優れています。 3 ～ 12 V でより深い音が必要な場合は、電磁ブザーを選択してください。
