PCB 直接実装用の 9.6 × 5 mm スルーホール パッケージ
外部方形波ドライブによるトーン出力の 2700Hz 共振周波数
5Vクラスの駆動回路用コイルインピーダンス40Ω
分。 5Vo‑p、2700Hz、50% デューティサイクルで 10cm で 85dB の音圧
4～6Vo‑p動作電圧範囲
-30℃～+75℃での動作に耐える黒色の PPO ハウジング

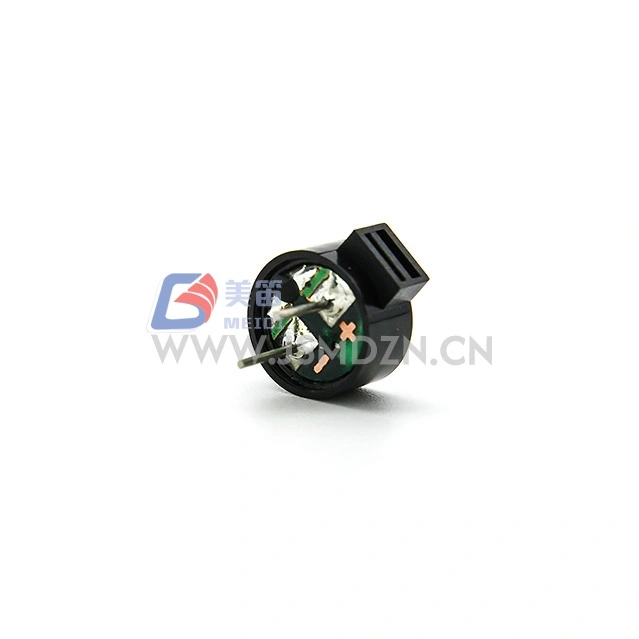

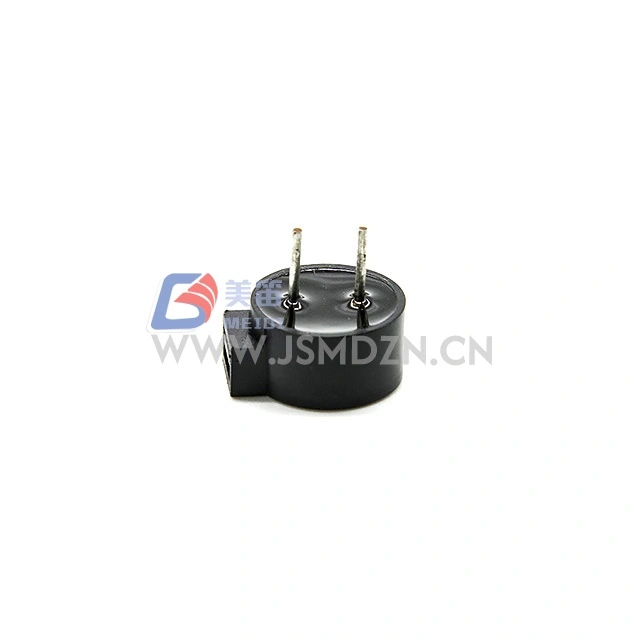

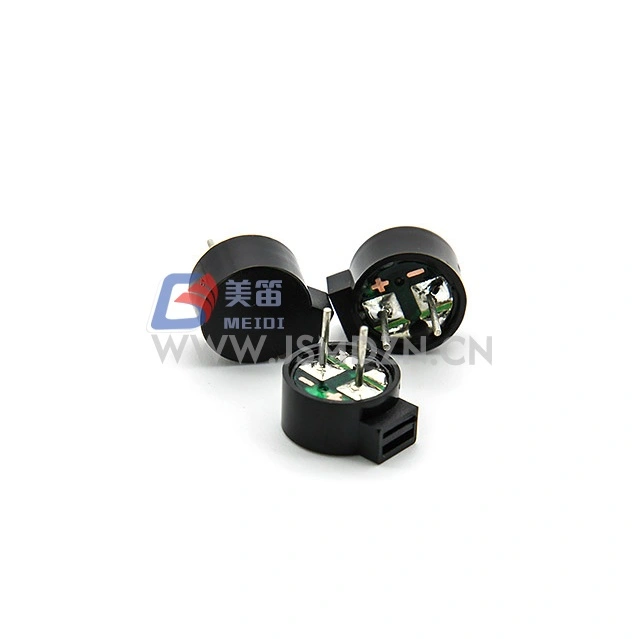

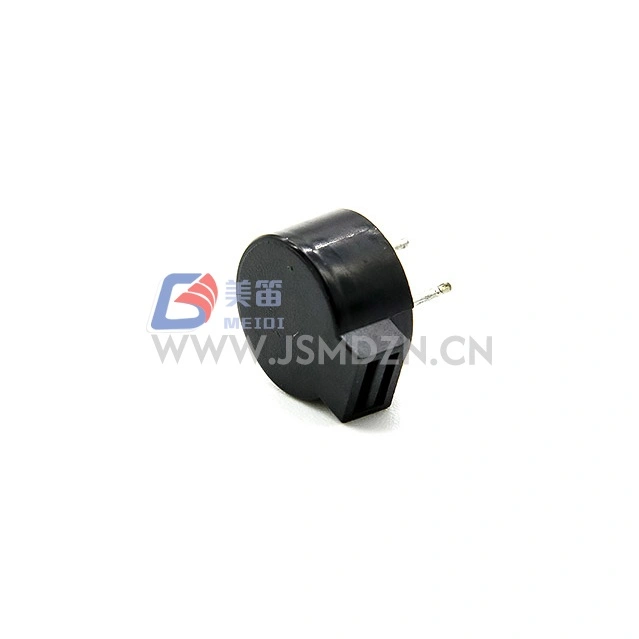

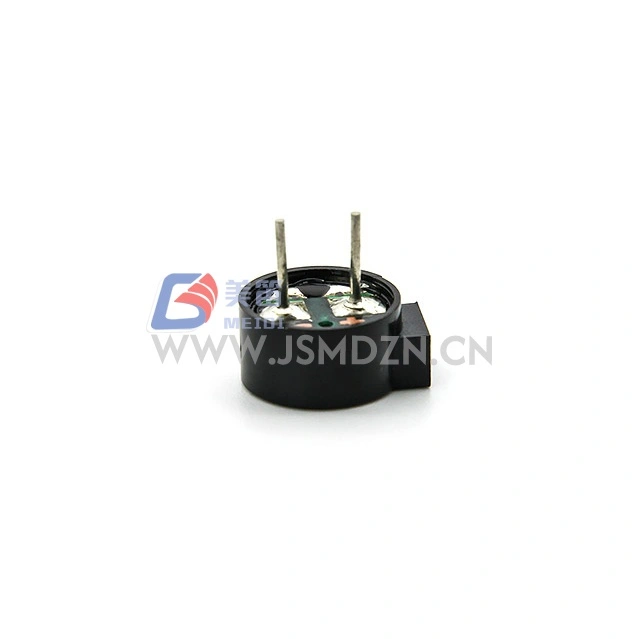

MEIDI HN-9650E 9.6x5mm スルーホール電磁パッシブ ブザーは、外部駆動源からの信頼できる可聴フィードバックを必要とする 5V クラスの OEM および産業用システム向けに設計されたスルーホール電磁パッシブ ブザーです。 HN-9650E は、2700Hz の共振周波数と 40Ω のコイル インピーダンスで 5Vo‑p の定格を持ち、最小出力を生成します。 10cm で 85dB の音圧、4 ～ 6Vo‑p 範囲内で動作します。黒色の PPO ハウジングは、標準的な手はんだ付けやウェーブはんだ付けに耐え、機器パネル、警報ユニット、ステータス インジケーターに適しています。

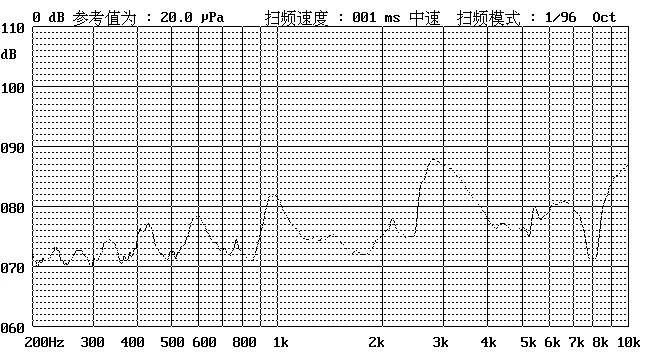

| パラメータ | 価値 | 試験条件 |
| 製品タイプ | 電磁パッシブブザー | — |
| 定格電圧 | 5音声 | 共振周波数基準 |
| 動作電圧 | 4–6Vo‑p | 駆動信号ピーク |
| 定格電流 | 最大。 80mA | 2730Hz、50% デューティ、5Vo‑p 方形波 |
| 音圧レベル | 分。 85dB | 2730Hz、50%デューティ、5Vo‑p、10cm時 |
| コイル抵抗 | 40±4Ω | 25℃、DCにて |
| 共振周波数 | 2700Hz | 定格電圧時 |
| 動作温度 | -30℃～+75℃ | — |
| 保管温度 | -40℃～+85℃ | — |
| 正味重量 | 約1g | — |
| ハウジング材質 | ブラックPPO | — |
| 環境保護 | RoHS | — |
標準試験条件：温度25±3℃、湿度60±10%R.H.、圧力860～1060hPa
注: 元の仕様における定格電流と音圧のテスト条件は 2730Hz を参照し、共振周波数は 2700Hz と指定されています。アプリケーションの正確なテスト頻度を確認するには、MEIDI にお問い合わせください。
x
オペレーター警報用のスルーホールブザーを使用した機器のフロントパネル
警報音を鳴らした建物および施設の監視システム
過熱アラート用の電源およびコンバータモジュール
取引フィードバック用の現金自動預け払い機およびキオスク デバイス
5V ロジックレベル駆動回路を備えた家電製品
2700Hzのステータス表示が必要なプロセスコントローラー
| 設計要件 | HN-9650Eの利点 |
| スルーホール形式の音響出力 | 分。 9.6 × 5 mm パッケージで 85dB SPL |
| 5Vシステム互換性 | 5Vo‑p定格、4～6Vo‑p動作範囲 |
| 手動および自動組み立て | 手はんだおよびウェーブはんだ用のスルーホールリード |
| 規制された電源の許容誤差 | 6Vo‑p最大動作電圧 |
| 拡張された温度範囲 | -30℃～+75℃のPPOハウジング |
MEIDI は、生産ロットごとの入荷材料検査、コイル抵抗検証、音響試験などの管理された製造プロセスの下で HN-9650E を生産しています。ロットごとに寿命、高温/低温、湿度、熱衝撃、落下、振動などの信頼性試験を実施しています。これらのテストのいずれかを行った後、製品は、指定された音圧許容差を超えて機能が低下することなく、合格基準を満たさなければなりません。
| テスト項目 | 試験条件 |
| 寿命試験 | 25±10℃、定格電圧、1/2デューティ共振周波数方形波、96時間 |
| 高温試験 | +80℃で96時間保管、試験前に室温で3時間回復 |
| 低温試験 | ‑40℃で96時間保管、試験前に室温で3時間回復 |
| 湿度試験 | +40±3℃、90%～95% RH、48時間、試験前に6時間室温に回復 |
| 熱衝撃試験 | 70℃ 2時間→-20℃ 2時間（1サイクル）、インターバル1時間、計10サイクル |
| 落下試験 | 標準パッケージ、6 面および 3 エッジすべて、1.2 メートルの高さから厚い木の板に落とします。 |
| 振動試験 | 1000 サイクル/分、振幅 1.5mm、各軸 1 時間、合計 3 軸 |
注意：電気的性能に影響を与える可能性があるため、磁性体、水溶性物質、腐食性ガスなどの異物が製品に入らないようにしてください。
1. HN-9650E にはどのような駆動信号が必要ですか?

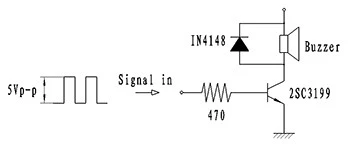

HN-9650E はパッシブ ブザーであり、外部方形波または PWM 信号が必要です。 2700Hz、5Vo‑p での 50% デューティ サイクル方形波により、定格最小値が得られます。 10cmで85dBの出力。駆動回路のアプリケーションノートについては、MEIDI にお問い合わせください。
2. HN-9650E は 3.3V ロジック レベルで駆動できますか?
定格動作範囲は 4 ～ 6Vo‑p であるため、3.3V は指定されたドライブ ウィンドウを下回る可能性があります。バッファリングステージを使用して 4 ～ 6Vo‑p 範囲に達するか、MEIDI に問い合わせて低電圧駆動のガイダンスを取得してください。
3. 40Ω のコイル抵抗はドライバーの設計にどのような影響を与えますか?
40Ω コイルは 5Vo‑p で最大 80mA を消費します。ドライバー段が十分な飽和電圧と熱マージンを持ってこの電流を供給できることを確認してください。
4. PPO ハウジングと互換性のあるはんだ付け方法は何ですか?
スルーホール リードは、標準的な手はんだ付けおよびウェーブはんだ付けに対応します。熱への曝露をハウジング温度定格内に制限してください。推奨はんだ付けプロファイルについては MEIDI にお問い合わせください。
5. HN-9650E は他の 9mm スルーホール ブザーとピン互換ですか?

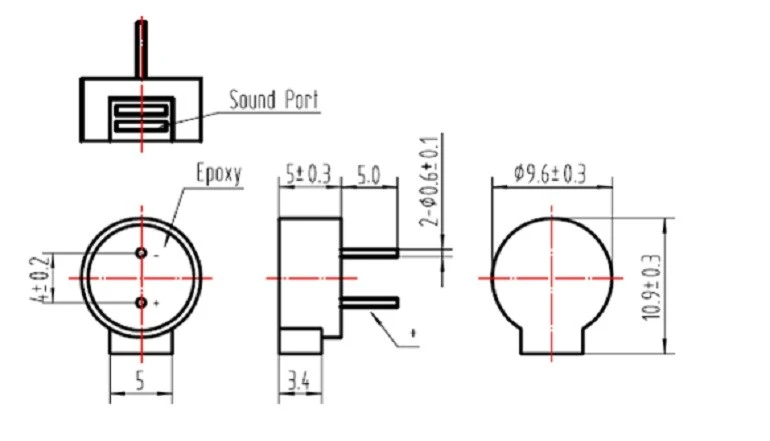

PCB とのフットプリントの互換性を確認するための機械図面および推奨穴パターンについては、MEIDI にお問い合わせください。
HN‑9650E の技術データシート、駆動回路メモ、信頼性テストレポート、または OEM カスタマイズについては、MEIDI にお問い合わせください。当社のチームは、スルーホール ブザー統合のための評価ユニットとアプリケーション エンジニアリングをサポートします。
