アクティブ圧電ブザーは最新の電子警報システムをどのように改善しますか?

2026-09-02 0 メッセージを残してください

要するに：アクティブ圧電ブザーには独自の発振器が搭載されているため、完成した警告音を生成するために必要なのは単純な DC 電源だけです。この 2026 年のガイドでは、アクティブ圧電ブザーMEIDI の製品カタログから抜粋した実際の仕様を使用して、機能、パッシブ型との違い、最新の電子警報システムを改善する理由、どこで使用されるか、適切なモデルの選択方法を説明します。

1. アクティブ圧電ブザーとは何ですか?

アンアクティブ圧電ブザー圧電効果を利用して音響信号を発生する発振回路を内蔵した音響部品です。外部の方形波信号を待ってピッチを決めるパッシブタイプとは異なり、アクティブ圧電ブザー定格範囲内の DC 電圧のみを要求します。アクティブ圧電ブザーの 2 つの端子を電源に接続すると、音が自動的に鳴り始めます。

その単一のプロパティが理由です。アクティブ圧電ブザーは、非常に多くの製品カテゴリでデフォルトのアラートコンポーネントとなっています。設計者は、トーン生成コードを作成したり、発振器 IC を追加したり、駆動回路を調整したりする必要はありません。 PCB レイアウトは引き続きシンプルになり、開発はより迅速に進み、生産ラインから出荷されるすべてのユニットで発せられるサウンドは同一になります。この一貫性が、アクティブ圧電ブザーが広く採用されている大きな理由です。

現代の電子機器では、消費電力の観点から、小型、薄型、静かなコンポーネントも重視されます。典型的なアクティブ圧電ブザー消費電流はわずか数ミリアンペアで、広い温度範囲に耐え、密閉された筐体内で何年も動作し続けます。これらの特性は、電子警報システムが必要とするものと正確に一致しています。

2. アクティブ圧電ブザーとパッシブ圧電ブザー

を理解する最速の方法アクティブ圧電ブザーそれは、パッシブな兄弟に対して設定することです。どちらも同じセラミックとダイヤフラムに依存していますが、アクティブな圧電ブザーを駆動する交流信号を供給するところが異なります。

側面	アクティブ圧電ブザー	パッシブ圧電ブザー
駆動信号	内部発振器、DC のみ	MCUまたはドライバからの外部方形波
トーンオプション	固定シングルトーン	あなたが生成するあらゆる周波数
ソフトウェアの取り組み	なし	トーンコードとPWMタイミングが必要
BOM および PCB エリア	部品点数が少なく、設置面積も小さい	ドライバーコンポーネントが必要です
ベストフィット	アラーム、警告、ステータスビープ音	メロディー、チャイム、音声のような合図

アラームまたはステータスビープ音の場合、アクティブ圧電ブザートーンは工場で固定されているため、ほとんどの場合、安価で信頼性の高い選択肢となります。パッシブ要素は、製品が複数のピッチを演奏する必要がある場合にのみ有効です。要旨が「大音量で繰り返し警告を発する」である場合、アクティブ圧電ブザー指定する部分です。

3. アクティブ圧電ブザーはどのように動作しますか?

の動作原理アクティブ圧電ブザー1 つの物理的効果と 1 つの小さな回路を組み合わせます。両方を理解すると、アクティブ圧電ブザーの仕様決定がはるかに簡単になります。

3.1 圧電効果

特定のセラミック材料は、電圧が印加されると機械的に変形します。内部アクティブ圧電ブザー, a piezoelectric ceramic element is bonded to a metal diaphragm.駆動信号が交互に切り替わると、セラミックは毎秒数千回屈曲し、ダイヤフラムが空気を押してアクティブ圧電ブザーが作る音を作り出します。 Because the moving mass is microscopic, the conversion is efficient and the current consumption stays low.

3.2 内蔵発振器

オシレーターはその部分を「アクティブ」にするものです。安定した DC 電源を設計された周波数の交流信号に変換し、その周波数でセラミック素子を駆動します。周波数は部品内で固定されているため、アクティブ圧電ブザー外部制御なしで同じ一貫した音を生成します。これはまさに警告信号が行うべきことです。つまり、毎回同じ音を鳴らします。したがって、駆動回路は簡単です。突入電流を制限するための 1 つの抵抗と、アクティブ圧電ブザー残りはやってくれます。

3.3 筐体内部

成分	関数
圧電セラミック素子	電気エネルギーを機械振動に変換します。
発振回路	DC入力から駆動周波数を自動生成します。
共鳴室	音の放射と音響効率を向上させます。
ハウジング（ABSまたはPPS）	内部を保護し、取り付けスタイルを設定し、サウンドを集中させます。

トーンは内部で処理されるため、統合は非常に簡単です。アクティブ圧電ブザー電力を音に変換する 2 端子コンポーネントのように動作します。

4. アクティブ圧電ブザーは最新の電子警報システムをどのように改善しますか?

これはあらゆるアクティブ圧電ブザーの問題の核心であり、古いまたは即席の警報ソリューションに対する 5 つの具体的な改善点に帰着します。

アラートシステムチャレンジ	アクティブ圧電ブザーがそれを解決する方法
追加の駆動回路によりコストが増加し、故障箇所が増加します	内蔵オシレーターは外部周波数成分を完全に除去します。
小型デバイスでは限られた基板スペース	薄くてコンパクトなハウジングは、高密度の PCB と小さな筐体に適合します。
バッテリーとスタンバイ回路の電力バジェット	ミリアンペアレベルの電流により、エネルギー的にはほとんど無料で警報を維持できます。
ユニット間でアラームの音量が異なる	固定された内部周波数により、ユニットごとに再現可能な SPL が実現します。
生産ラインでの組み立ての複雑さ	シンプルな DC 接続により、組み立て手順とテスト時間が短縮されます。

信頼性についての議論もあります。アンアクティブ圧電ブザー焼損するコイルや摩耗する可動接点がないため、数千サイクル後も警報は作動し続けます。安全関連機器の場合、多くの場合、その耐久性が準拠製品と高価な保証請求の違いとなります。 2026 年には、過酷な現場向けにバッテリーバックアップ付きで密閉されたデバイスが出荷されるようになり、アクティブ圧電ブザーこれまで以上にトレンドにフィットします。

5. アクティブ圧電ブザーはどこで使用されますか?

のアクティブ圧電ブザー電子製品が人間に何か緊急なことを伝える必要がある場所には必ず表示されます。

産業用制御機器— 12 V および 24 V システムでのマシンステータス通知、障害警告、および緊急停止アラーム。
カーエレクトロニクス— パーキングセンサー、ダッシュボードリマインダー、車両安全警告。
医療機器— クリアで即時のトーンが重要な患者モニターや輸液装置。
セキュリティシステム— アクセス制御パネル、検知器、サイレンモジュール。
家庭用電化製品— 電子レンジ、洗濯機、スマートホームデバイス。
電力設備— UPS ユニット、充電器、および電気監視製品。

これらすべてに共通する点は同じです。アラートはすぐに鳴らされる必要があり、毎回同じように鳴らされる必要があり、製品が故障する原因になってはなりません。それがまさにデザイン概要ですアクティブ圧電ブザーは、古い電磁警報器を新しい設計に置き換えるために作られたものであり、その理由を示しています。

6. 適切なアクティブ圧電ブザーの選択方法

正しいアクティブ圧電ブザーを選択するには、4 段階の絞り込みプロセスが必要です。

6.1 電源電圧を一致させる

パワーレールから始めます。小型民生用ボードは通常 3 ～ 5 V の部品を動作させ、産業用制御は 12 V で動作し、重機は多くの場合 24 V を必要とします。MEIDI はアクティブ圧電ブザー5 V、6 V、12 V、24 V、さらには 220 V AC 入力のモデルに対応しているため、カスタムビルドをしなくても、ほとんどのレールがアクティブ圧電ブザーでカバーされます。部品を定格電圧を超えて長時間動作させないでください。セラミックと発振器は両方ともより早く劣化します。

6.2 定格周波数での SPL の確認

Sound pressure level is quoted in dB at a fixed distance and at the part’s designed frequency. For a machine alarm you typically want 90 dB or more; for a household device, 80–85 dB is usually enough.データシートを比較するときは、同じ距離で SPL を比較してください。アクティブ圧電ブザー定格電圧を下回ると音量が低下します。

6.3 取り付けスタイルの選択

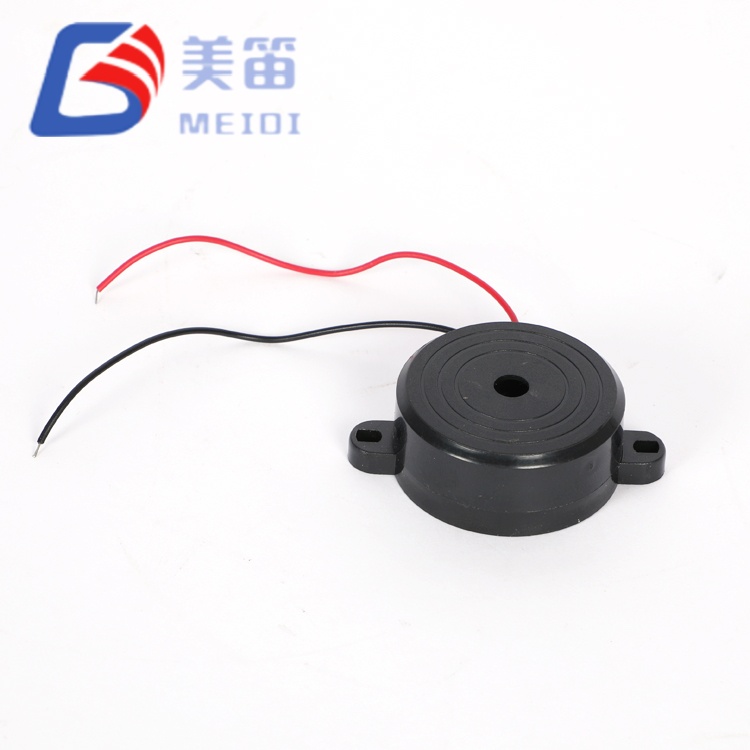

スルーホールピンは手動組み立てやワイヤコネクタに適しています。リード線タイプは筐体内の遠隔設置に適しています。パネル取り付けケースは露出した警報ポイントに適しています。基板が混雑している場合、SMDアクティブ圧電ブザースピーカーの高さの予算を抑え、大量の自動化ラインに適しています。高密度の基板の場合、多くの場合、この範囲に適合する唯一のスピーカーは SMD アクティブ圧電ブザーです。パッケージを早期に選択すると、遅い再設計が回避され、アクティブ圧電ブザー意図した音響環境で。

6.4 環境とコンプライアンスの確認

実際の製品環境と比較して動作温度範囲を確認してください。屋外および自動車に隣接する機器には、オフィス機器よりも大きなマージンが必要です。物質の遵守については、確認してくださいRoHSそして到着。 MEIDIは以下のメーカーで製造しています。ISO9001そしてISO14001そのため、アクティブな圧電ブザーが出荷されるたびに文書が同梱されます。

7. リアル MEIDI アクティブ圧電ブザーモデル (2026)

以下の表は、実際の MEIDI アクティブピエゾモデルとカタログ仕様を示しています。各アクティブ圧電ブザーはカスタムビルドではなく生産在庫品であるため、リードタイムを予測可能に保ちます。

モデル	定格電圧	共振周波数	音圧レベル (分)	現在	寸法	温度範囲
HND-1407B	DC5V	4500±500Hz	≧85dB	5mA	14×7mm	−30〜＋70℃
HND-2310B	DC12V	3500±500Hz	≧85dB	12mA	22.8×9.8mm	−20〜＋75℃
HND-2316	DC12V	3000±500Hz	≥90dB	12mA	23×16mm	−20〜＋80℃
HND-2319	DC12V	3700±500Hz	≥90dB	12mA	23×19mm	−20〜＋80℃
HND-2616	DC12V	2800±500Hz	≧85dB	12mA	25.6×16mm	−30〜＋85℃
HND-3015A-6V	DC6V	3400Hz	≧85dB	6mA	30×15mm	−20〜＋80℃
HND-3015A-12V	DC12V	3300Hz	≧88dB	12mA	30×15mm	−20〜＋80℃
HND-3015A-24V	DC24V	3100Hz	≥90dB	24mA	30×15mm	−20〜＋80℃
HND-3025	DC24V	3500±500Hz	≥105dB	24mA	30×25mm	−20〜＋70℃
HND-4216	DC12V	2800±500Hz	≥90dB	12mA	41.8×16mm	−20〜＋80℃
BJ-3	AC220V	2500±500Hz	≥105dB	220mA	54×53mm	−20〜＋60℃

この範囲は、なぜアクティブ圧電ブザー非常に多くの設計に適合します。電圧範囲は 5 V ～ 220 V、SPL 範囲は 85 dB ～ 105 dB、温度範囲は冷蔵保管および屋外での使用の下限で -30 °C に達します。 For a quick prototype, this breadth means an active piezoelectric buzzer is almost always on the shortlist.

8. よくある質問

8.1 アクティブ圧電ブザーはメロディーを再生できますか?

いいえ、内部オシレーターが周波数を固定するため、部品は 1 つのトーンを発します。メロディーやツートーンチャイムが必要な場合は、マイクロコントローラーによって駆動されるパッシブ圧電素子を選択してください。アクティブ圧電ブザー.

8.2 アクティブ圧電ブザーは分極されていますか?

ほとんどの DC アクティブ圧電ブザータイプは極性の影響を受けるため、正しいプラスとマイナスのリード線に接続する必要があります。これらを逆にすると、通常は損傷ではなく音が出なくなることを意味しますが、必ずデータシートに従ってください。 BJ-3などのAC入力タイプは極性を気にしません。

8.3 アクティブ圧電ブザーを PWM で駆動できますか?

その必要はありません。要点全体アクティブ圧電ブザー安定した DC から独自のトーンを生成するため、単純な安定化電源または抵抗を介した GPIO で十分です。外部 PWM を適用すると、デバイスが歪んだり沈黙したりする可能性があります。ピッチをPWM制御したい場合は、パッシブ素子に切り替えてください。
