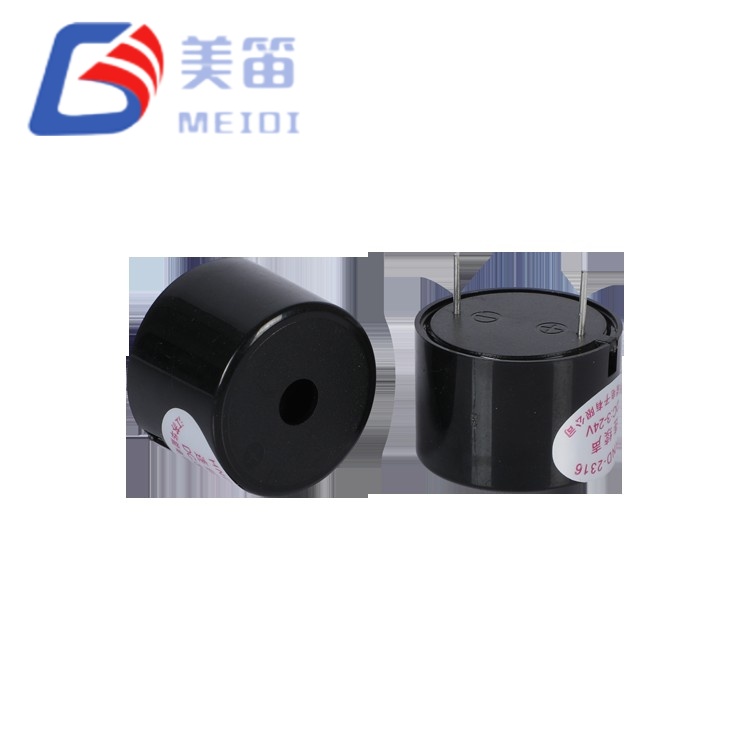

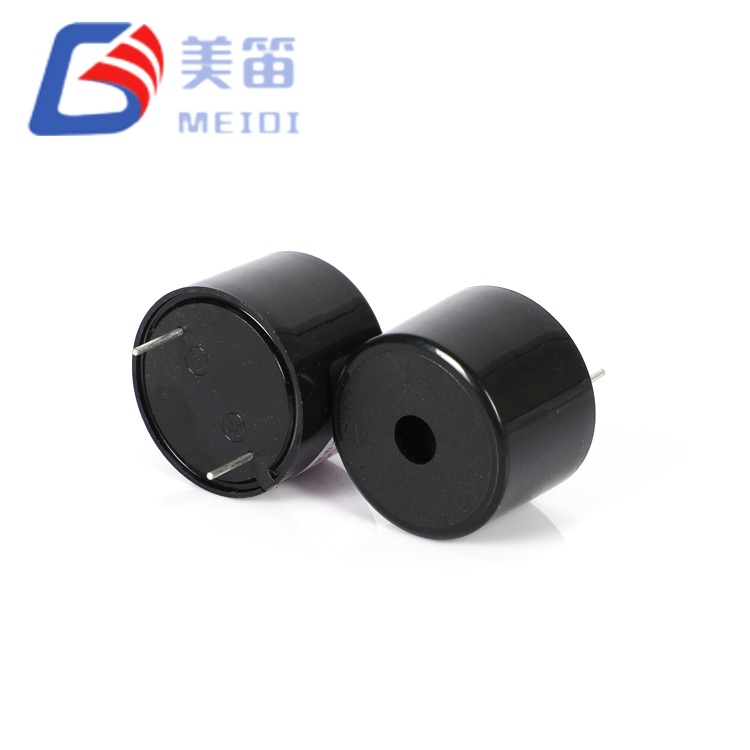

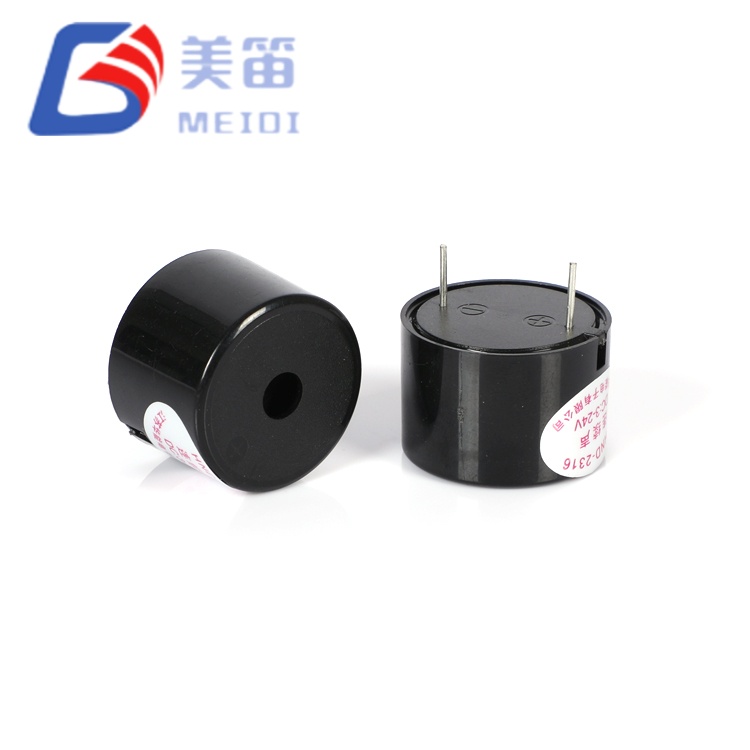

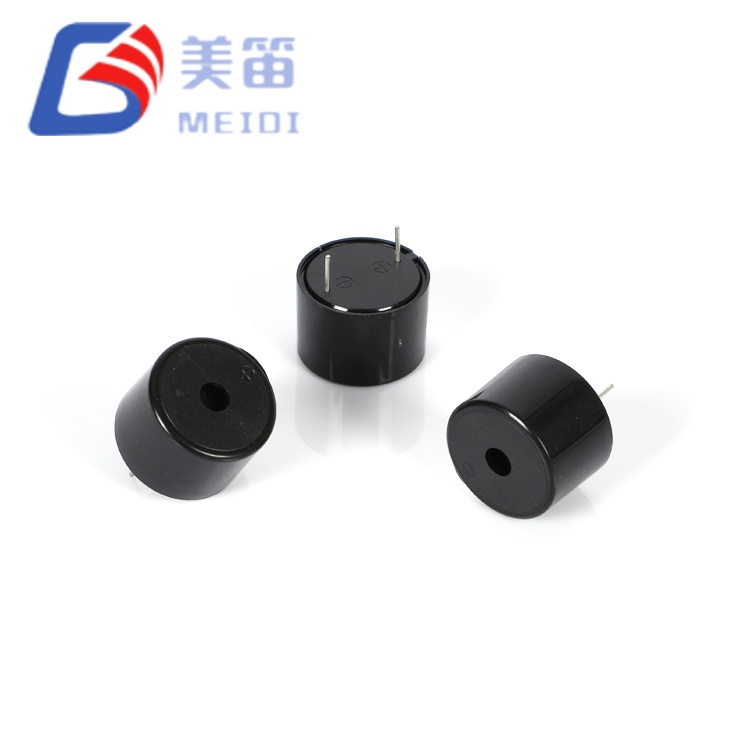

すでに DC 電源レールを備えている機器に対して、2316 アクティブ圧電ブザーは、外部のオーディオ ドライバーや信号発生器を必要としない内蔵型の可聴警報ソリューションを提供します。直径23mm、高さ16mmの黒色のABSハウジング内には、Φ23mmのピエゾダイヤフラムが内蔵発振回路と組み合わされています。 DC 3V ～ 24V の任意の電圧を印加すると、3000Hz を中心とするトーンが即座に生成されます。公称 12VDC で電源を供給した場合、音圧レベルは 10cm の距離で少なくとも 90dB に達し、消費電流は 10mA 未満に抑えられます。ユニットの重量は 5g で、標準のスルーホール ピンを介して取り付けられるため、ウェーブはんだ付けまたは手作業で組み立てられたボードに簡単に統合できます。
内蔵発振 — DC 電圧が 3000Hz トーンを直接生成します
定格 12 VDC、動作範囲 3 ～ 24 VDC
10cm で ≥90 dB SPL、指定されたテスト条件下で ≤10 mA 消費
Φ23.0×16.0mmスルーホールパッケージ、5g
-20℃～+80℃で連続動作
2316 アクティブ圧電ブザーの内部回路は、自励発振トポロジーであり、 機械的共振時の圧電振動板。デザイナーが必要なのは、 3 ～ 24V 以内の DC 電圧を供給します。オンボード IC が周波数生成を処理します そして駆動波形整形。これにより、外部クロックソースが不要になります。 PCB レイアウトを簡素化します。

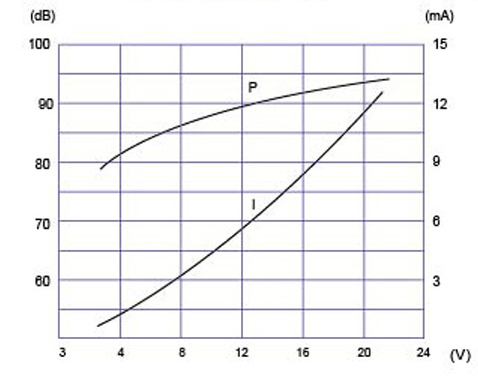

消費電流は、12Vp‑pの方形波で測定した場合、≤10mAと規定されています。 3000Hz では、図に示すように、DC 動作時の実際の消費電力は通常 6mA 未満になります。 テストレポートで。広い電源許容誤差により、バッテリ電圧の低下に対応できます。 調整されていないアダプターや産業用バスの変動に影響を与えずに使用可能 安定性。
はんだ付けにはウェーブ(260℃、4～6秒)と手動(350℃、2～5秒)の両方のはんだ付けが可能です。 最大 2 ～ 3 回の熱サイクルで互換性があります。間の推奨クリアランス ハウジングおよびはんだ槽の厚さは 2.0mm です。

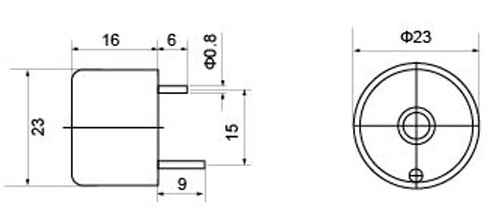

| パラメータ | 価値 | 試験条件・注意事項 |
| 製品タイプ | 圧電アクティブブザー | — |
| 定格電圧 | DC12V | — |
| 動作電圧 | DC3～24V | — |
| 共振周波数 | 3000±500Hz | — |
| 10cmでの音声出力 | ≥90dB | 3000 Hz方形波、12 Vp-p |
| 消費電流 | ≤10mA | 3000 Hz方形波、12 Vp-p;仕様 ≤10mA;テストレポートのヘッダーには ≤15mA と記載されている場合があります — テストレポートを参照 |
| 動作温度 | -20℃～+80℃ | 継続的 |
| 保管温度 | -30℃～+85℃ | 非動作中 |
| 寸法（直径×高さ） | Φ23±0.5×16±0.3mm | 本体のみ。指定のない限り、図面公差±0.5mm |
| 重さ | 5g | — |
| ハウジング材質 | ブラックABS | — |
| キャパシタンス | 12±40%nF | 仕様ヘッダーごとの参考値。サンプルごとに検証されていない |
| 取付タイプ | スルーホール | ウェーブ/手はんだ |
HND-2316 の各製造ロットでは、次の 7 項目がサンプリングされます。 信頼性シーケンス。この条件はMEIDIのISO9001品質計画の一部であり、 輸送中に遭遇する環境ストレスを表すように設計されており、 保管、運用。
| テスト項目 | 状態 | 合格基準 |
| 湿度 | 50±5℃、90～95%RH、48時間 | リカバリ後にすべての仕様を満たしている |
| 高温 | +80±2℃、48時間 | リカバリ後にすべての仕様を満たしている |
| 低温 | -30±2℃、48時間 | リカバリ後にすべての仕様を満たしている |
| 温度サイクル | -30℃ ↔ +80℃、30分滞留、5サイクル | リカバリ後にすべての仕様を満たしている |
| 落とす | 75cm～10mmの広葉樹、3滴 | 外観と電気的性能を確認済み |
| 振動 | 10 ～ 55 Hz、単振幅 1.0 mm、XYZ 軸、合計 0.5 時間 | 機械的または電気的な劣化がない |
| はんだ耐熱性 | 250±5℃、10±0.5秒、本体はんだ間距離2.0mm | 寸法と性能は仕様を満たしています |
2316 アクティブ圧電ブザーは、自動化ラインが設置されている MEIDI の江蘇生産拠点に組み込まれています。 ピエゾ素子の接着、PCB アセンブリ、ハウジングの閉鎖、および最終的な音響を処理します。 テスト中。各ユニットは、SPL、周波数、および周波数を記録するライン終了チェックに合格します。 12Vp‑p、3000Hzの電流。データは追跡可能性のために記録されます。 工程内管理には、入荷した材料の検証、はんだ接合が含まれます プロトコルに従った検査、および定期的な信頼性サンプリング 上で説明した。
MEIDI は 10 年以上のブザー製造経験により、 製品ライン全体で月間 5,000 万ユニットを超える生産能力、 社内の金型製作とセラミック加工でサポート。この縦型 統合により、安定した供給と一貫したバッチ品質が確保されます。 大量のプロトタイピングと大量の納品の両方を必要とする顧客。
12V または 24V バスで動作する工場の DC 電源マシンステータスパネル。
患者モニターや輸液ポンプなどの医療機器では、 DC アラート トーンは追加の信号線なしで必要です。
スルーホール PCB アセンブリを備えたセキュリティ アラーム キーパッドおよびアクセス コントローラー。
自動車のキャビンインジケーター (ドアオープンチャイム、シートベルト警告) から電力を供給 12V バッテリーレール。
3.7V リチウムイオン電池で動作するポータブル テスト機器。 広い電圧範囲により、バッテリーが放電しても可聴性が維持されます。

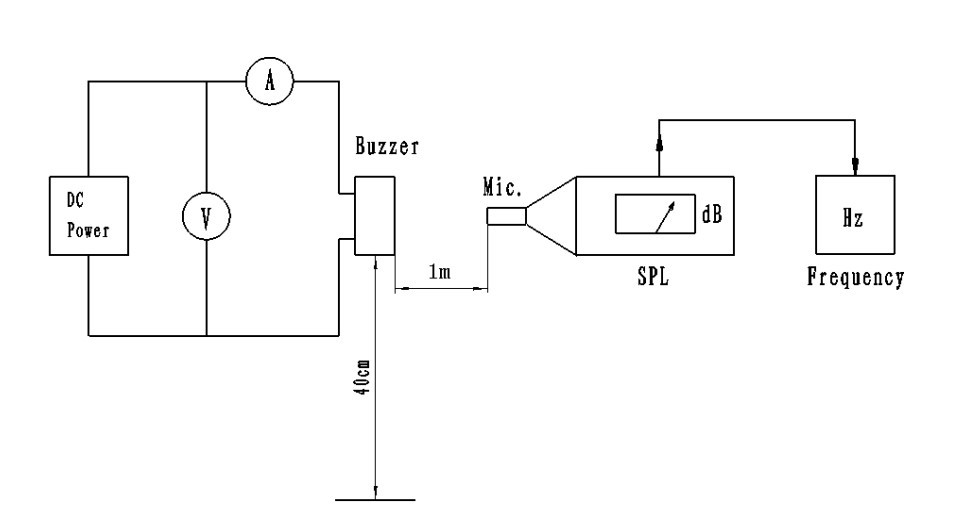

次の 10 個のサンプル データは、12Vp-p の方形波を使用して収集されました。 3000Hz。測定された SPL 値 (99 ～ 105dB) が ≥90dB の最小値を超えています。現在 測定値 (5.00 ～ 5.33mA) は ≤10mA パラメータ制限内に十分に収まっており、 レポートのヘッダーで時々参照される ≤15mA の数値を下回ります。周波数 測定 (3050 ～ 3200Hz) は 3000±500Hz 仕様の範囲内に収まります。 寸法はΦ23×16mm公差まで確認しております。
| サンプル | 音圧レベル (dB) | 電流(mA) | 周波数(Hz) | 直径(mm) | 高さ(mm) |
| 1 | 102 | 5.00 | 3100 | 22.92 | 16.01 |
| 2 | 99 | 5.25 | 3200 | 22.97 | 16.03 |
| 3 | 103 | 5.30 | 3150 | 23.01 | 16.10 |
| 4 | 101 | 5.26 | 3150 | 22.98 | 16.09 |
| 5 | 102 | 5.31 | 3180 | 23.03 | 16.05 |
| 6 | 102 | 5.27 | 3160 | 23.05 | 15.99 |
| 7 | 104 | 5.31 | 3200 | 22.98 | 16.01 |
| 8 | 105 | 5.33 | 3150 | 22.88 | 16.02 |
| 9 | 103 | 5.10 | 3050 | 23.00 | 15.98 |
| 10 | 102 | 5.13 | 3080 | 23.01 | 16.01 |
結論：合格。外観、極性、テープ方向は一致します。
1. 3 ～ 24V 以内の DC 電圧のみを印加してください。過渡現象や逆極性が発生する可能性があります。 内部 IC に永久的な損傷を与えます。
2. ハウジングは密閉されていません。液体、フラックス残留物、または洗浄の防止 溶剤がサウンドポートに侵入するのを防ぎます。
3. 腐食性ガス（H₂S、SO₂ など）が存在する環境では、ブザーを内蔵してください。 保護されたコンパートメント内で使用するか、端子のみに絶縁保護コーティングを使用してください。
4. サウンド出力は電源電圧に敏感です。電源レールが 特に複数のブザーが共有する場合に、必要な電流を供給できます。 同じソースです。
5. 音響開口部を塞がないでください。部分的な障害でも軽減できる SPLを数デシベル上げて周波数をシフトします。
6. 組み立てるまで、乾燥剤とともに密閉袋に保管します。湿気は酸化する可能性があります ピンに影響を与え、はんだ付け性に影響を与えます。
1. HND‑2316 は音を出すために外部信号が必要ですか?
いいえ。内蔵の発振器は、DC 電圧が印加されるとすぐに 3000Hz トーンを生成します。 が適用されます。マイコン、タイマーIC、PWM信号は必要ありません。
2. ブザーが DC で動作するときにテスト レポートで方形波が使用されるのはなぜですか?
12Vp‑p 方形波は、音響を検証するために使用される特性評価基準です。 制御された電気条件下でのパフォーマンス。 DC 電源が供給されると、内部 回路は同様の駆動波形を生成します。 DC ドライブの SPL データについては、MEIDI にお問い合わせください。
3. 仕様には ≤10mA と記載されていますが、テストレポートのヘッダーには次のように記載されている場合があります。 ≤15mA。どの値が適用されますか?
製品パラメータ表の ≤10mA が主な仕様です。 ≤15mA 一部のテスト レポートのヘッダーにある図は、ドキュメントの不一致です。実際の サンプル測定値 (通常約 5mA) により下限が確認されます。 MEIDI は、ご注文の仕様を明確にすることができます。
4. HND‑2316 を 3.3V マイクロコントローラー電源で使用できますか?
はい、3.3V レールが 3 ～ 24V の動作範囲内にあり、 必要な電流を供給します。 SPL は 12V よりも低くなります。 MEIDIにお問い合わせください 電圧対SPL特性曲線。
5. ウェーブはんだ付けにはどのようなはんだ付けプロファイルが推奨されますか?
ハウジングを少なくとも保持した状態で、260±5℃、4 ～ 6 秒のウェーブはんだ付け はんだ波から2.0mm。パスは 2 ～ 3 回まで許可されます。手はんだ付け 350℃、2～5秒でも可。
6. HND‑2316 は屋外での使用に適していますか?
動作温度範囲は穏やかな屋外条件をサポートしますが、 ハウジングは耐候性ではありません。雨やホコリがかかる可能性がある場合は、 ブザーは通気性のある耐水性の筐体内にあります。
データシート、DC ドライブの特性評価、信頼性レポート、またはアプリケーションの場合 HND‑2316 のサポートについては、要件を MEIDI にお問い合わせください。エンジニアリング 返答は通常 1 営業日以内に行われます。
