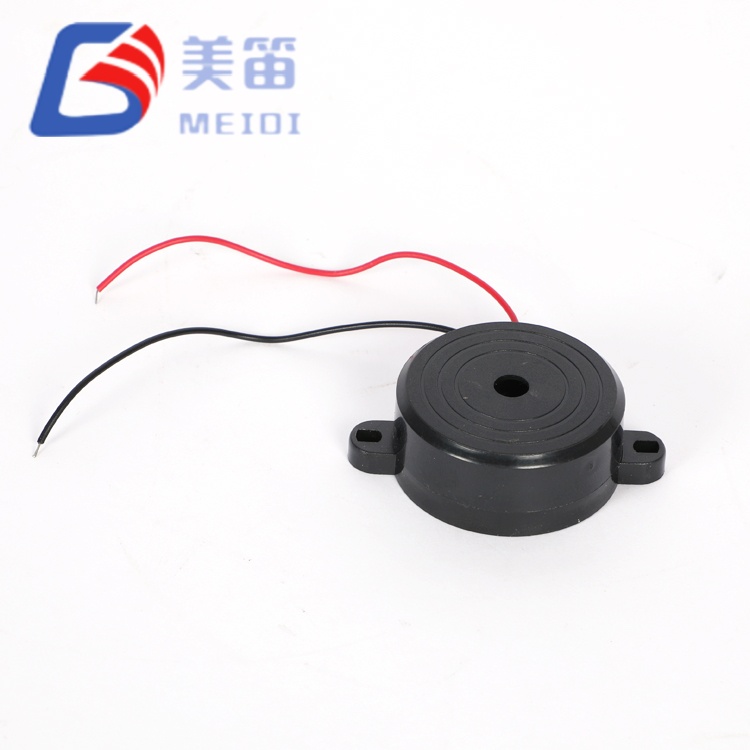

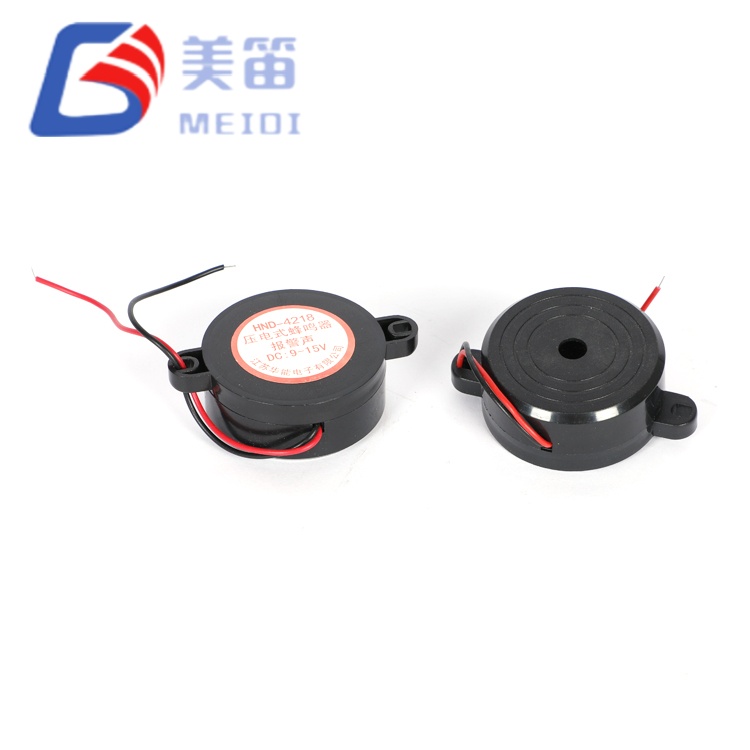

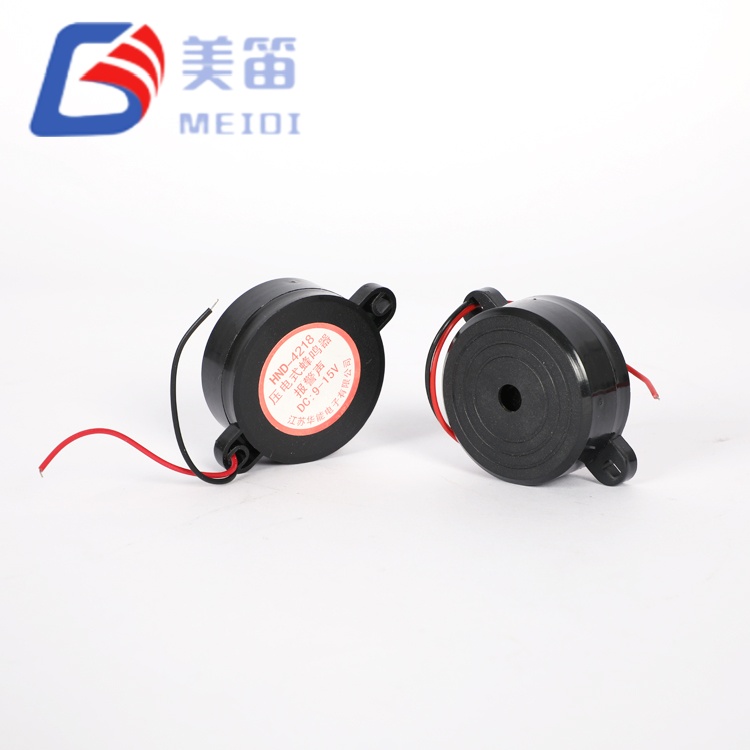

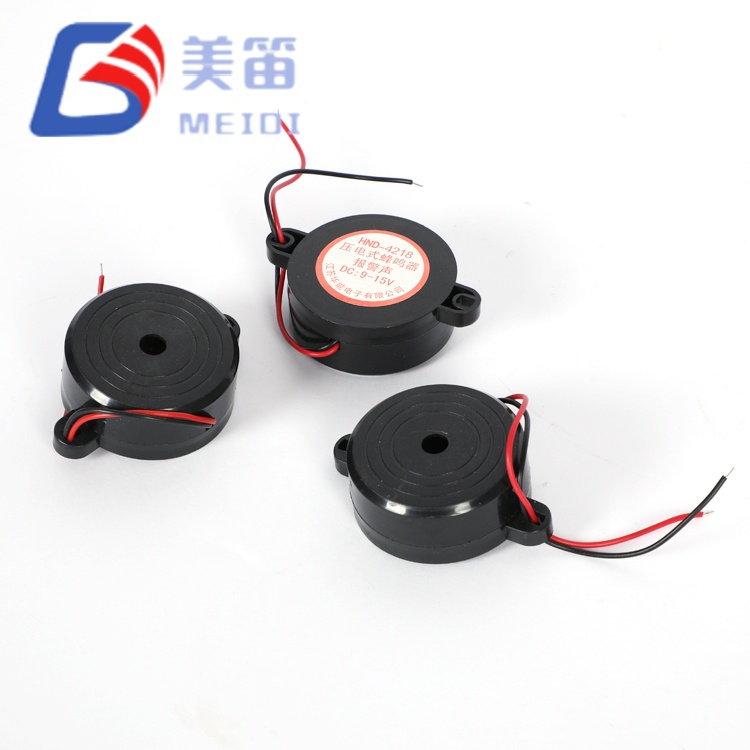

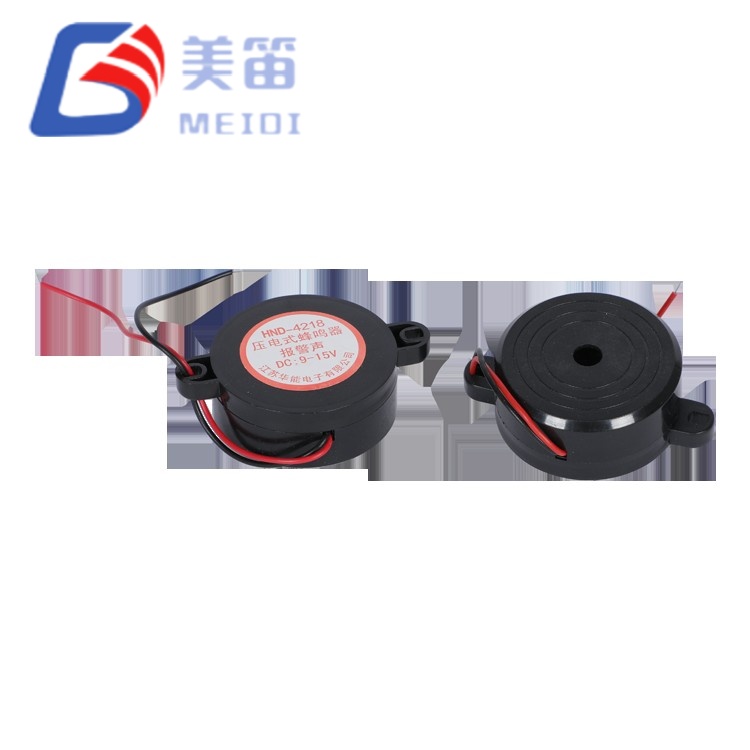

HND-4218は、発振回路を内蔵した直径42mmのアクティブ圧電ブザーです。 黒いABS筐体に収められています。 3V～24Vの範囲のDC電圧を直接印加する 公称 2800Hz の可聴トーンを生成するため、外部信号源が不要になります。 23mmクラスのブザーに比べて放熱面積が大きいため、音圧向上に貢献します。 定格駆動条件下で 10cm で少なくとも 90dB のレベル。このスルーホールコンポーネントは、 産業用制御パネル、自動車の警告インジケータ、医療機器によく選ばれています 警報やセキュリティ システムのアナウンスなど、大音量で一貫した音が必要な場合に使用します。
発振回路を内蔵 — DC電圧を直接印加すると可聴出力が得られます
定格 12 VDC、動作範囲 3 ～ 24 VDC
仕様ごとの消費電流 8 mA
2800 ± 500 Hzの共振周波数
42 × 18 mm ABS ハウジング、スルーホール取り付け
統合された駆動回路 — DC 電圧を直接受け入れ、2800Hz トーンを出力します。 外部発振器コンポーネント
硬質 ABS ボディに収められた 42mm ダイアフラム - より大きな有効放射面積を提供します。 一般的な 23mm ブザー、オープンフェイス取り付けでより高い音声出力をサポート
広い電源範囲 — 3V ～ 24V DC で動作し、バッテリ駆動とバッテリ駆動の両方に適しています。 産業用電圧レールの設計
ウェーブはんだ付け (260°C) および手はんだ付け (350°C) に対応、最大 2 ～ 3 サーマル 仕様ごとのサイクル数
| パラメータ | 価値 | 試験条件・注意事項 |
| 製品タイプ | 圧電アクティブブザー | — |
| 定格電圧 | DC12V | — |
| 動作電圧 | DC3～24V | — |
| 共振周波数 | 2800±500Hz | — |
| 10cmでの音声出力 | 最小90dB | 12 Vp‑p 方形波、2800 Hz、10 cm (テスト プロトコルごと)。 DC ドライブの SPL 値はご要望に応じて入手可能です |
| 消費電流 | 8mA（代表値） | 定格電圧でテスト済み。個々のテストレポートでは ≤8mA と示される場合があります |
| 動作温度 | -20℃～+80℃ | 連続運転 |
| 保管温度 | -30℃～+85℃ | 非動作中 |

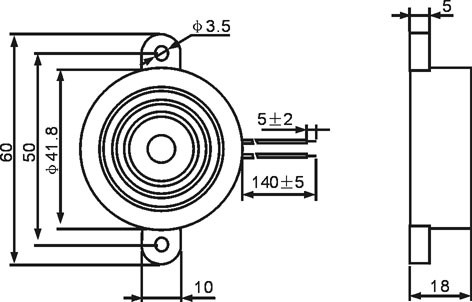

| 寸法（直径×高さ） | 42×18mm | 本体のみ。特に指定のない限り、図面公差 ±0.5mm |
| 重さ | 12g | — |
| ハウジング材質 | ブラックABS | — |
| 取付タイプ | スルーホール | ウェーブまたは手動はんだ付け |
| 方法 | 温度 | 時間 | 最大サイクル数 |
| ウェーブはんだ付け ★ | 260±5℃ | 4～6秒 | 2-3 |
| 手はんだ付け | 350±10℃ | 2～5秒 | 2-3 |
★量産推奨工程
産業用制御パネルと機械ステータスインジケーター
自動車の警報音（シートベルトリマインダー、パーキングセンサーアラート）
医療機器アラーム (患者モニター、輸液ポンプ)
セキュリティシステムのアナウンスおよび火災警報器
無停電電源装置 (UPS) の障害インジケーター
広報ディスプレイとキオスクの音響信号
MEIDI は、自動組立を行う江蘇生産拠点で 4218 アクティブ圧電ブザーを製造しています 圧電ブザーのライン、ABS ハウジングの社内射出成形、および専用の 音響試験ステーション。各製造ロットは、次の信頼性検証プロトコルを受けます。 湿気への曝露、高温/低温保管、熱サイクル、落下試験、 振動耐久性、はんだ耐熱性 - すべて HND‑4218 仕様レベルで実施されます。
当社の品質管理システムは ISO9001 に基づいて運用されており、材料の受入検査、 工程内モニタリングと出荷前の 100% 最終音響テスト。大量調達の場合は、 SPL 周波数応答曲線や電流などのバッチ固有のテスト データを提供できます。 消費記録。

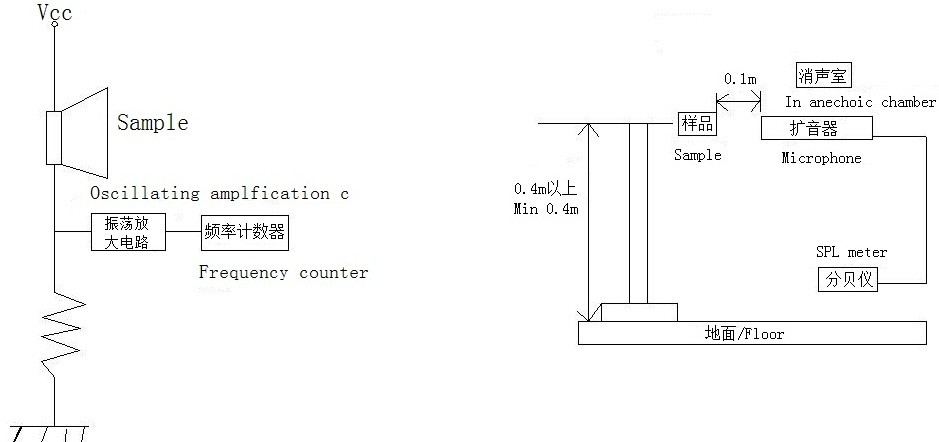

次のデータは HND‑4218 の仕様を反映しています。製品固有のテストレポート サンプル測定データはご要望に応じて入手可能です。テストプロトコルは12Vp‑p方形を適用します 2800Hzの波、10cmで測定。 DC ドライブの特性評価については、MEIDI にお問い合わせください。 エンジニアリングサポート。
| アイテム | 仕様 |
| 音圧レベル | 最小90dB |
| 頻度 | 2800±500Hz |
| 現在 | 8mA (標準値) |
| 寸法 | 42×18mm |
HND‑4218 の完全なテスト レポートまたは信頼性テスト データについては、技術的な問い合わせを送信してください。
1. 3 ～ 24 VDC の範囲内でのみ動作してください。この範囲外の電圧は内部を損傷する可能性があります。 発振器またはピエゾ素子。
2. このブザーは密閉されていません。音による水、フラックス残留物、または接着剤の侵入を避ける ポートにより周波数が変更され、出力が低下する可能性があります。
3. 腐食性ガス (H₂S、SO₂ など) や高湿度に長時間さらされると、劣化する可能性があります。 真鍮基板と電極の接続。
4. 音圧レベルは、供給電圧と電源電流能力によって異なります。それを確認してください 駆動回路は負荷がかかっても十分な電流を供給できます。
5. 前面音響ポートに障害物を置かないでください。部分的な詰まりでも SPL が低下します そして知覚される周波数をシフトします。
6. 吸湿やピンの酸化を防ぐため、元の乾燥パッケージに保管してください。 はんだ付け前。
1. HND-4218 には外部発振回路が必要ですか?
いいえ。4218 アクティブ圧電ブザーは、発振回路を内蔵したアクティブ圧電ブザーです。 定格範囲内の DC 電圧を印加すると、可聴 2800Hz トーンが直接生成されます。
2. ブザーが確実に動作する最小電圧はいくらですか?

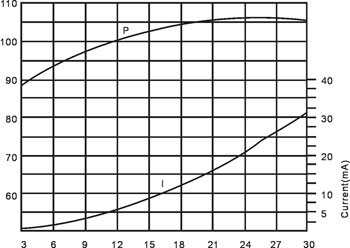

指定された動作電圧範囲は 3VDC ～ 24VDC です。デバイスは 3VDC で機能します。 ただし、音圧レベルは印加電圧とともに増加します。低電圧性能向け 曲線については、アプリケーションの特性データについて MEIDI にお問い合わせください。
3. このブザーは屋外や湿気の多い環境でも使用できますか?
HND-4218はオープン構造のため、防水・高湿対応設計ではありません。 アプリケーション。湿気、結露、または腐食性雰囲気にさらされると、次のような問題が発生する可能性があります。 パフォーマンスのドリフト。環境保護された設置については、アプリケーション ノートを確認してください または、代替のシーリング オプションについて MEIDI にお問い合わせください。
4. このスルーホールブザーの推奨はんだ付け方法は何ですか?
大量生産には、260°C で 4 ～ 6 秒間のウェーブはんだ付けが推奨される方法です。 350°C、2 ～ 5 秒の手はんだ付けも可能です。熱暴露を制限する ハウジングの変形を避けるために、指定どおりに 2 ～ 3 サイクル行ってください。
5. 出力周波数は固定ですか、それとも電圧によって変化しますか?
内部発振器は、動作期間全体にわたって 2800Hz 付近の安定した周波数を維持します。 電圧範囲。 SPLは電圧と負荷によって変化しますが、周波数シフトは最小限です 指定された供給範囲内にあること。
6. テスト プロトコルでアクティブ ブザーに 12Vp‑p 方形波を使用するのはなぜですか?
2800Hz で 12Vp‑p の方形波は、 仕様の一貫性。 HND-4218 は、内部で 12VDC 動作の定格です。 ドライブ; DC パフォーマンス データはご要望に応じて入手可能です。
完全なデータシート、機械図面、SPL 周波数応答曲線をリクエストするには、 HND‑4218 の信頼性テスト データについては、アプリケーションについて MEIDI にお問い合わせください。 要件。エンジニアリング サポートは通常 1 営業日以内に回答します。
