最初のプロトタイプが沈黙したり、マイクロコントローラーがリセットされたり、トランジスタが焼き切れたりするまでは、ブザー回路の配線は簡単に見えます。ブザー回路の故障のほとんどはコンポーネントではなく、信号の種類が混同されていることが原因です。アクティブなブザーは安定した DC を必要とします。パッシブブザーは方形波を必要とします。ピエゾ素子はコンデンサのように動作し、スイッチがオフになると磁気コイルが電圧をキックバックします。この 2026 年のガイドでは、実際の駆動回路トポロジ、トラブルシューティング テーブル、検証済みの MEIDI 仕様を使用して、一般的なすべてのファミリに対してブザー回路を正しく接続して駆動する方法を示します。
ブザー回路を構築する前に、実際に何があるかを確認してください。 4 つのファミリーはベンチ上で異なる動作をし、配線は 2 つの質問によって決まります。発振器が内蔵されているか、音はセラミック ディスクかコイルで作られているかということです。
ベンチ上でそれらを区別する明確な方法: 部品を 5 V DC 電源に接続します。すぐにビープ音が鳴ればアクティブです。沈黙している場合、それは受動的であり、周波数源が必要です。まさに、最初のブザー回路が壊れているように見える罠です。
信頼性の高いブザー回路は、短くて予測可能な部品表から構築されます。多くは必要ありませんが、各部分には役割があります。
アクティブ ブザーにはすでに発振器が組み込まれているため、ブザー回路は単なる電源スイッチです。トラップは極性です。

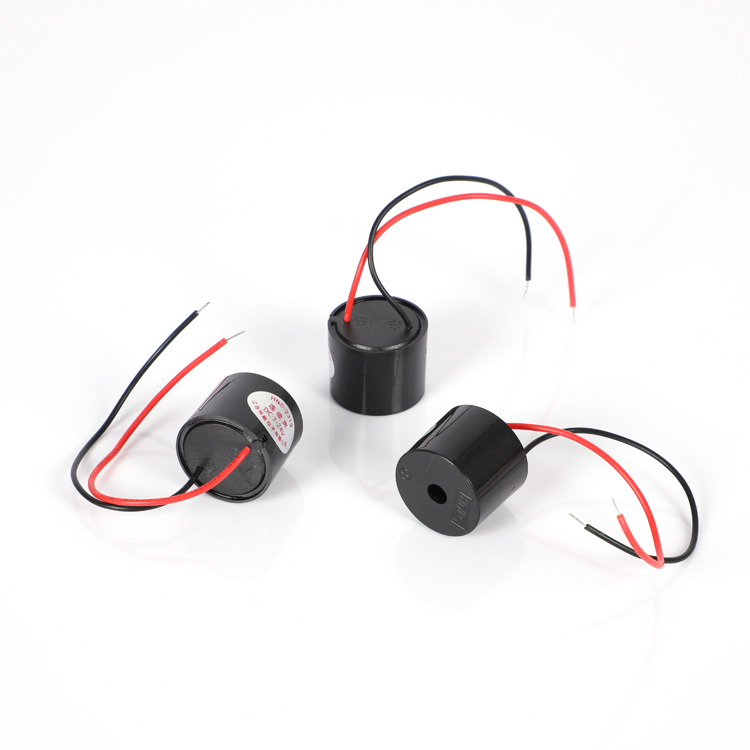

プラスのリード線 (長いワイヤまたは「+」マーク) を特定します。それを信号/VCC に接続し、負のリード線を GND に接続します。 Arduino ではピンを設定します高い音を出す、低いやめる。発振器コードは必要ありません。内部回路が機能します。
高い
低い
同じロジックが当てはまりますが、磁気アクティブ ブザーはより多くの電流を消費します。定格が約 30 mA 未満であれば、多くの場合、100 Ω 抵抗を介して GPIO ピンから駆動できます。それ以上では、マイクロコントローラーに過負荷がかからないようにトランジスタを使用してください。いずれの場合も、極性を正しく保ってください。
ブザー回路にアクティブ部品が使用されているのに何も起こらない場合は、リード線を交換してください。アクティブブザーは極性があります。逆にすると発振が妨げられ、内部 IC が損傷する可能性があります。対照的に、受動部品は通常、どちらの方法でも機能します。
パッシブ ブザーには発振器がないため、ブザー回路がトーンを生成する必要があります。ここで、PWM またはファンクション ジェネレーターが登場します。
1 つのリードを PWM 対応ピンに接続し、もう 1 つのリードを GND に接続します。を使用します。トーン(ピン、周波数、持続時間)Arduino 上で機能するか、共振周波数で方形波を生成します。ピエゾは容量性であるため、フライバック ダイオードは必要ありません。直列抵抗はオプションですが、ピンを保護します。
トーン(ピン、周波数、持続時間)
パッシブ磁気ブザーは誘導型です。トランジスタを介して方形波で駆動し、コイル (カソードとプラス側) の両端に 1N4148 フライバック ダイオードを配置します。ダイオードがないと、信号が停止すると、崩壊する磁界によって電圧がマイクロコントローラーに戻ります。
適切なドライブ トポロジは、ブザー回路に必要な音量と、ソースが供給できる電流の大きさによって異なります。
最大の SPL を実現するには、プッシュプル段によりエレメントのピークツーピーク電圧が 2 倍になり、音響パワーが 4 倍になり、約 6 dB 増加します。これは、あらゆるデシベルが重要となる屋外および産業用警報ブザーで使用されるトポロジーです。
MEIDI HN-9042W (9×4.2 mm 磁気パッシブ SMD) や MLT-1230 (ピエゾ SMD) などの表面実装ブザーは、ピック アンド プレースによって配置され、ボードの残りの部分とともにリフローされます。実稼働環境でブザー回路の信頼性を維持するには、次の 2 つのルールがあります。
以下の表は、MEIDI 統合カタログからの検証済みパラメータを使用しています。推定値はありません。これらは、ブザー回路を構築するときに実際に配置される部品です。
SMD 受動部品の詳細については、ガイドを参照してください。9×4.2 mm SMD電磁パッシブブザー、ピエゾの選択については、圧電ブザーカスタム＆OEMガイド.
ブザー回路の現場での故障のほとんどは、原因の短いリストにマッピングされます。ブザー回路の部品を交換する前にこの表を使用してください。
標準的な圧電ブザーは容量性負荷であり、通常、LED のように直列電流制限抵抗を必要としません。 GPIO を保護するには、MCU ピンとブザーの間に 100 オームの小さな抵抗を接続することをお勧めします。磁気ブザーは定常電流を消費するため、フライバック ダイオードが必要ですが、代わりにトランジスタが必要になる場合もあります。
GPIO ピンから直接駆動できるのは、定格が約 30 mA 未満の低電流アクティブ ピエゾまたは SMD ブザーのみです。より多くの電流を必要とする磁気ブザーとパッシブ タイプでは、NPN トランジスタまたは MOSFET ドライバとフライバック ダイオードを使用する必要があります。そうしないと、マイクロコントローラが損傷する危険があります。
固定の単一トーンのみが必要で、最も単純な配線が必要な場合は、アクティブ ブザーを選択してください。DC 電源が印加されるとすぐにブザーが鳴ります。パッシブ ブザーは外部方形波または PWM 信号によって駆動されるため、メロディー、可変ピッチ、またはアラーム パターンが必要な場合に選択してください。
パッシブ ブザーは、PWM 方形波などの発振信号を受信した場合にのみ音を鳴らします。安定した DC を供給するか、電源が低下すると、音のないクリック音が聞こえます。 tone()関数またはブザーの共振周波数で周波数発生器を使用します。
輸出グレードのコンポーネントの場合は、ISO 9001 および ISO 14001 の品質および環境管理に加え、有害物質制限に関する RoHS および REACH 準拠を確認する必要があります。 MEIDI は、圧電ブザーおよび磁気ブザー製品全体にわたって ISO 9001、ISO 14001、RoHS および REACH を取得しています。
MEIDIのハヤ・リウ著。この 2026 年の配線ガイドは、ブザー アプリケーション シリーズの一部です。関連書籍:電磁ブザーの原理と選び方.
