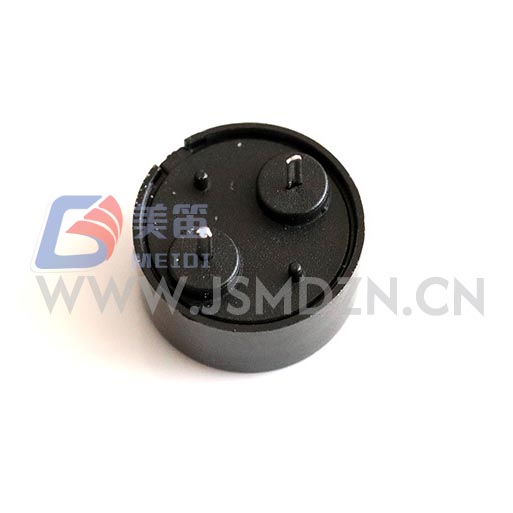

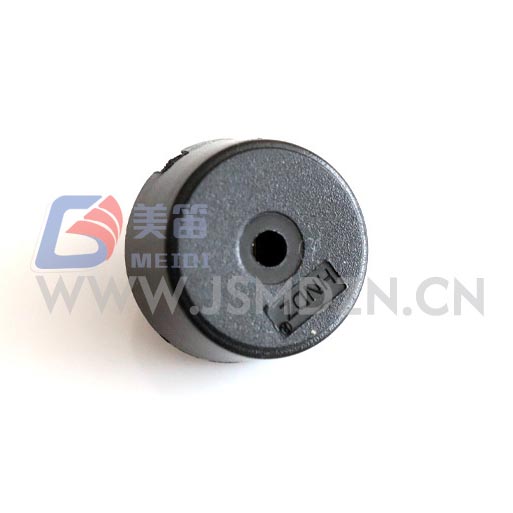

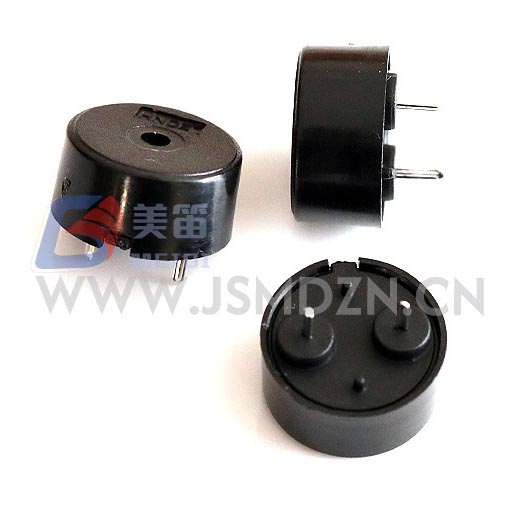

基板スペースは限られているが、それでも明確な可聴アラートが必要な設計の場合、 14*4mm 圧電パッシブ ブザーは、Φ13.8×4.0mm スルーホールで 4000Hz パッシブ ブザーを提供します。 パッケージ。 2 つの SPL オプションは同じ設置面積を共有します: 標準バリアント出力 ≥70dB ≤5mA を消費している間、HNR‑1404 PA7.5 はサウンド レベルを 80dB 以上に増加させます。 ≤10mA。どちらのモデルも 1 ～ 30Vp‑p の AC 駆動信号を受け入れるため、設計者はフル機能を利用できます。 外部波形を介して周波数と音量をコントロールします。ブラックのPBTハウジング 1 グラム未満の重量は、ポータブル機器、コンパクトなセンサー、スペースクリティカルな機器に適しています マイクロコントローラーまたは専用発振器がすでに搭載されている工業用インジケーター トーンを生成することができます。
1 つの設置面積から 2 つの SPL 定格 — ≥70dB (標準) または ≥80dB (PA7.5)
パッシブ設計 - 外部方形波または 4000Hz の PWM が必要
定格 5 Vp-p、動作範囲 1 ～ 30 Vp-p
Φ13.8×4.0mm 黒PBTスルーホール、0.6g（標準）/0.67g（PA7.5）
| パラメータ | HNR-1404 / HNR-1404L | HNR-1404 PA7.5 | 試験条件・注意事項 |
| 製品タイプ | 圧電パッシブブザー | 圧電パッシブブザー | — |
| 定格電圧 | 5Vp‑p | 5Vp‑p | ピークツーピーク |
| 動作電圧 | 1 ～ 30 Vp‑p | 1 ～ 30 Vp‑p | 駆動信号範囲 |
| 共振周波数 | 4000Hz | 4000Hz | 定格電圧時 |
| 10cmでの音声出力 | ≧70dB | ≧80dB | 4000 Hz方形波、5 Vp-p |
| 消費電流 | ≤5mA | ≤10mA | 4000 Hz方形波、5 Vp-p |
| 動作温度 | -20℃～+60℃ | -20℃～+70℃ | 継続的 |
| 保管温度 | -30℃～+70℃ | -30℃～+80℃ | 非動作中 |

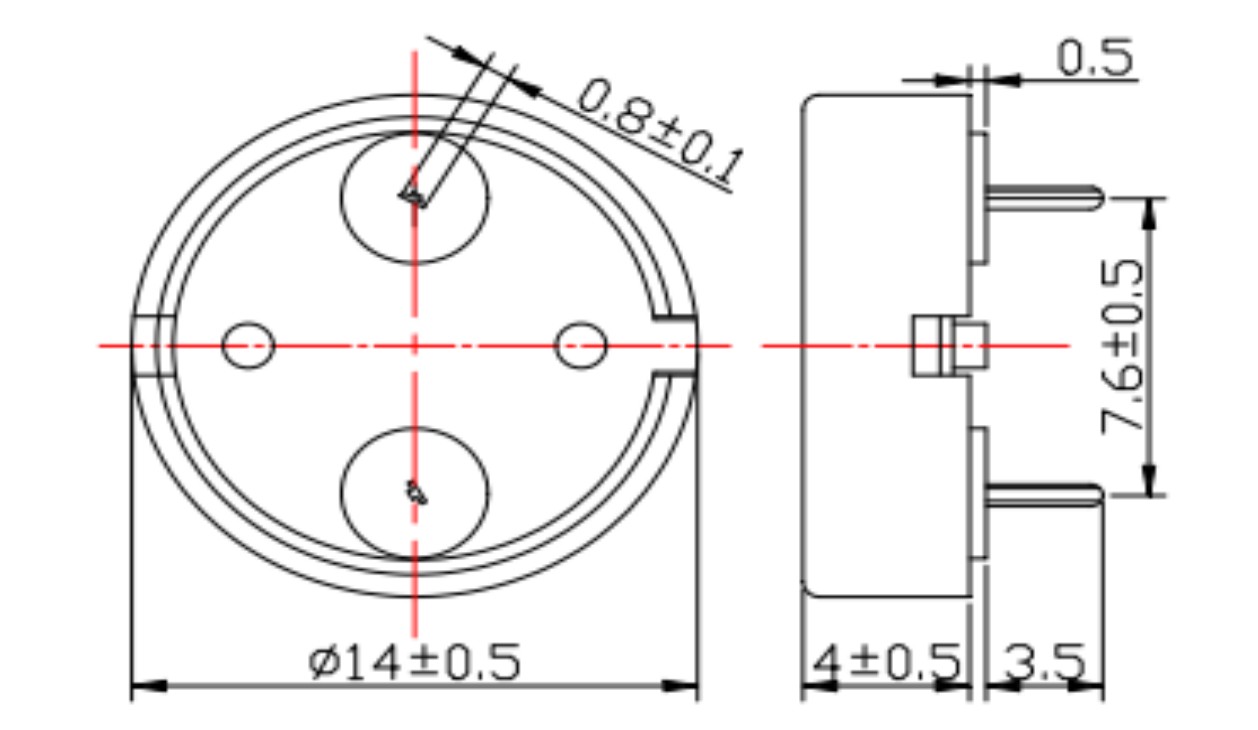

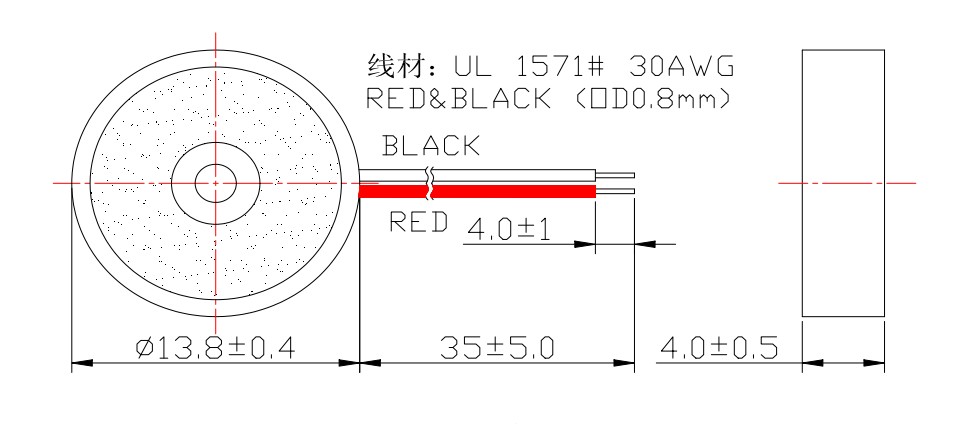

| 寸法（直径×高さ） | Φ13.8±0.4×4.0±0.5mm | Φ13.8±0.4×4.0±0.5mm | 本体のみ |
| 重さ | 0.6±0.1g | 0.67±0.1g | 典型的な |
| ハウジング材質 | 黒PBT | 黒PBT | — |
| キャパシタンス | 12±40%nF | 12±40%nF | 参照のみ。サンプルごとではない |
| 取付タイプ | スルーホール | スルーホール | 手はんだ推奨 |
2 つのモデルの主な違いは音圧と温度範囲にあります。 標準の HNR-1404/L は、低電流インジケータ (≤5mA、≥70dB) および +60℃まで動作します。 HNR-1404 PA7.5 は、より高い電流 (≤10mA) と引き換えに、 出力が10dB増加し、動作温度が+70℃まで延長されました。 可聴性や熱的余裕が優先される環境に適しています。 どちらも同じ共振周波数、ピン配列、ハウジング寸法を共有しているため、 選択は PCB レイアウトには影響しません。
パッシブサウンダーとして、これらのブザーには外部 AC 波形が必要です。マイクロコントローラー GPIO 50% のデューティ サイクルで 4000Hz の方形波を生成するのが一般的な構成です。 容量性負荷 (≈12nF) は各エッジで電流スパイクを引き出します。小さな直列抵抗器 (100 ～ 220Ω) は、顕著な SPL 損失を生じることなくピーク電流を制限できます。 1～30Vp‑p入力 この範囲では、トランジスタ バッファが使用されますが、3.3V または 5V ロジックへの直接接続が可能です。 より高い SPL が必要な場合に推奨されます。
手はんだ付け: こて温度 350±10℃、2 ～ 5 秒の放置、最大 2 ～ 3 サイクル。 ハウジングからはんだ接合部までは 2.0mm 以上を確保してください。
| テスト項目 | 状態 | 合格基準 |
| 湿度 | 50±5℃、90～95%RH、48時間 | リカバリ後はすべてのスペックを満足 |
| 高温 | +80±2℃、48時間 | リカバリ後はすべてのスペックを満足 |
| 低温 | -30±2℃、48時間 | リカバリ後はすべてのスペックを満足 |
| 温度サイクル | -30℃ ↔ +80℃、30分滞留、5サイクル | リカバリ後はすべてのスペックを満足 |
| 落とす | 75cm～10mmの広葉樹、3滴 | 外観と電気的性能を確認済み |
| 振動 | 10 ～ 55 Hz、振幅 1.0 mm、XYZ、0.5 時間 | 機械的または電気的な劣化がない |
| はんだ耐熱性 | 250±5℃、10±0.5秒、クリアランス2.0mm | 寸法と性能は仕様を満たしています |
MEIDIは各ユニットの100％音響チェックを実施し、生産ロットごとにサンプリングを行っています。 ISO9001 システムに基づく上記のプロトコル。
≤5mA の標準バリアントが最小限に抑えられるコンパクトな IoT センサーおよびウェアラブル 低電圧 MCU ピンによって直接駆動される電力ドレイン。
より大きな音量が必要な産業用ハンディターミナルや携帯型医療機器 警告; PA7.5 モデルは同じ範囲内に収まりながら ≥80dB を実現します。 高さ4mmの封筒。
両方のバリエーションに同じ PCB を使用して区別するマルチトーンアラームボード 頻度ではなく SPL による警告レベル。
モデル HNR-1407 (同じプラットフォーム) の参考データは、以下の SPL 値を示しています。 4000Hz、5Vp‑pで83～86dB、≧70dBの最小値を超えます。現在の測定値 1mA以下に保ってください。静電容量測定値は 11.2 ～ 12.9nF の範囲内に収まり、一貫した 公称12nFで。 HNR-1404 固有のバッチ データについては MEIDI にお問い合わせください。
| サンプル | 音圧レベル (dB) | 電流(mA) | 静電容量 (nF) | 直径(mm) | 高さ(mm) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
結論：合格。外観、極性、テープ方向を確認済み。
1. AC ドライブのみを適用します。直流電圧では音が出ませんし、素子が破損する恐れがあります。
2. ハウジングは密閉されていません。サウンドポートを乾燥した状態に保ち、汚染物質が付着しないようにしてください。
3. 腐食性雰囲気では、保護された筐体内に取り付けてください。
4. SPL は駆動電圧と波形に依存します。実際の負荷条件で検証してください。
5. 音響開口部を塞がないでください。
6. ピンの酸化を防ぐため、乾燥したパッケージに保管してください。
1. 標準の HNR-1404 と PA7.5 のどちらを選択すればよいですか?
低電流 (≤5mA) および ≥70dB 出力の場合は、標準モデルを選択してください。 PA7.5を選択 10dB 高い音圧または +70℃ の動作限界が必要な場合。どちらも当てはまります 同じ PCB パッドです。
2. これらのブザーを DC 電源で駆動できますか?
いいえ。サウンドを生成するには、4000Hz の外部 AC 信号 (方形波/PWM) が必要です。
3. 最高の SPL を与える駆動周波数はどれですか?
共振周波数は4000Hzです。この値付近の周波数掃引により、 特定のロットの正確なピーク。
4. 推奨されるはんだ付け設定は何ですか?
手はんだ付け: 350±10℃ こて、各ジョイントあたり 2 ～ 5 秒、最大 2 ～ 3 サイクル。保管してください ハウジングははんだ付け点から少なくとも 2.0mm 離してください。
データシート、周波数応答曲線、またはバッチ固有のテストレポートについては、お問い合わせください。 MEIDI に申請の詳細をお知らせください。エンジニアリングの応答は通常 1 回以内に完了します 営業日。
