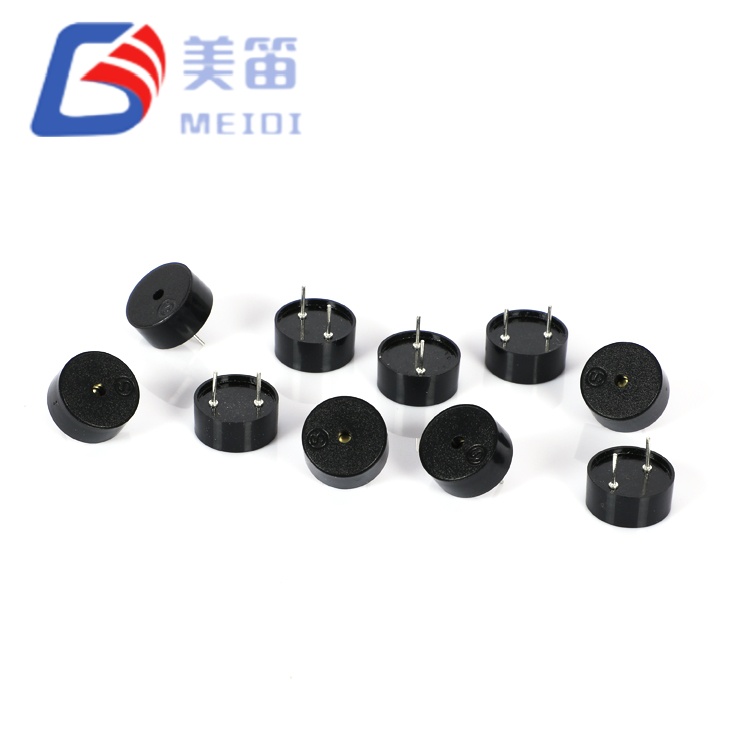

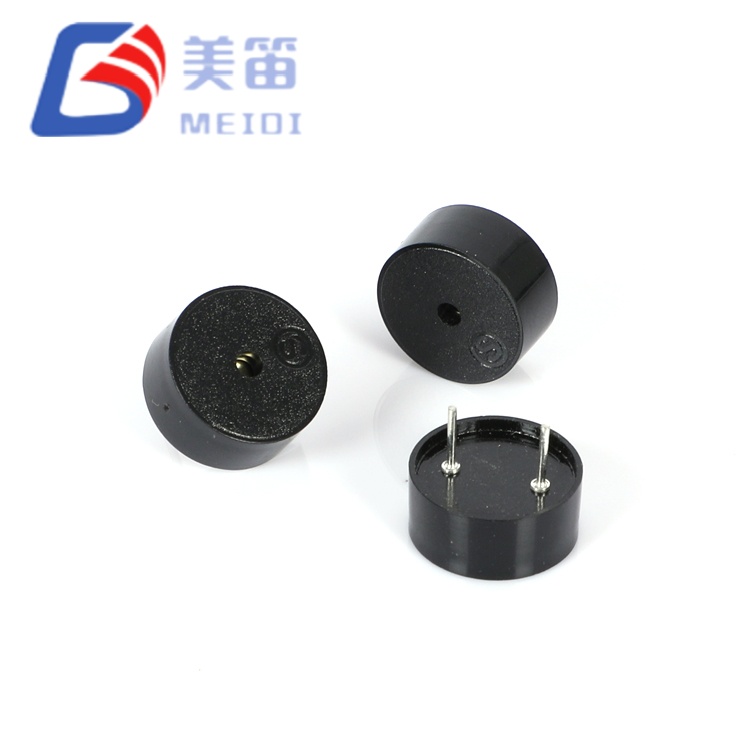

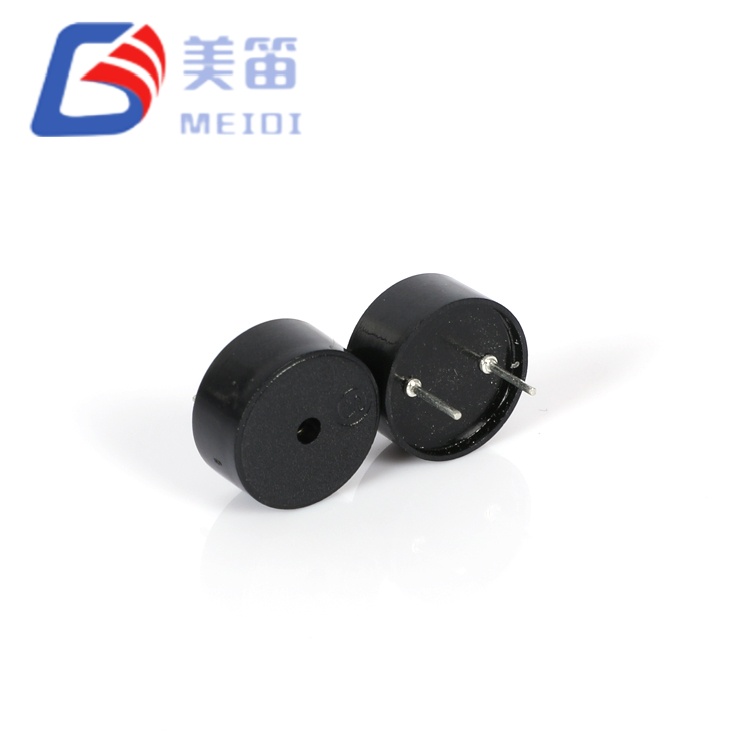

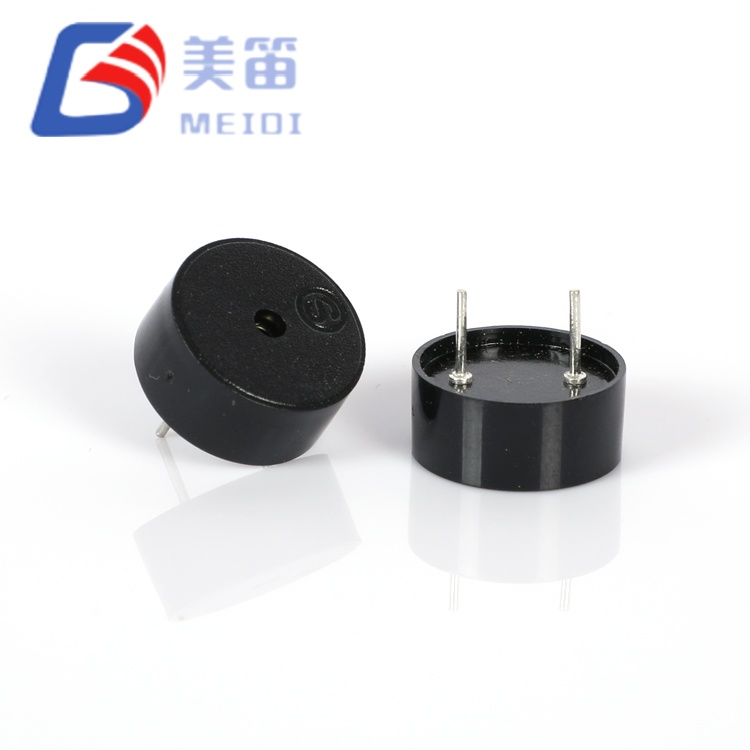

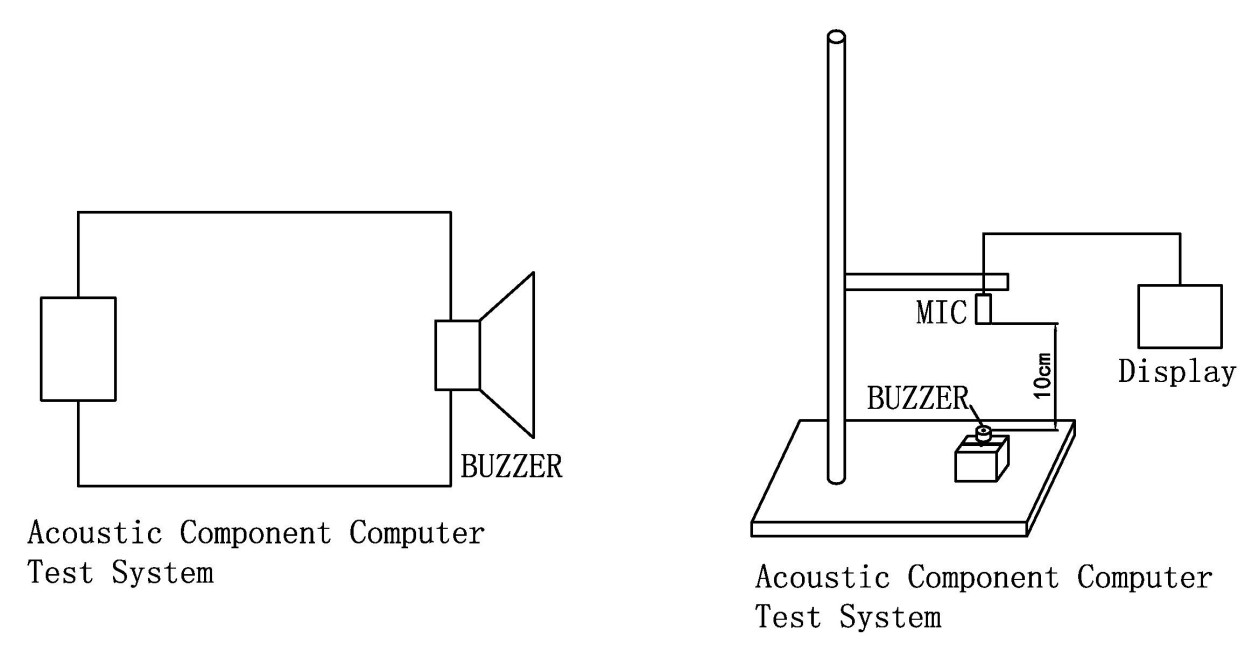

12*5.5mm 圧電パッシブブザー

HNR-1255 シリーズは、製品のバリエーションや動作条件によって供給電圧が大きく異なるシステム向けに設計されたスルーホール圧電パッシブ ブザーで構成されています。 1 ～ 30V の超広範な駆動範囲を備えた 1 つのコンポーネントで、単セル リチウムイオン バッテリ (3.0 ～ 4.2V) から 5V ロジック レール、12V 自動車アクセサリ回路、24V 産業用制御バスまでのあらゆるものに対応できます。これにより、電圧調整回路が不要になり、グローバルな BOM 管理が簡素化されます。

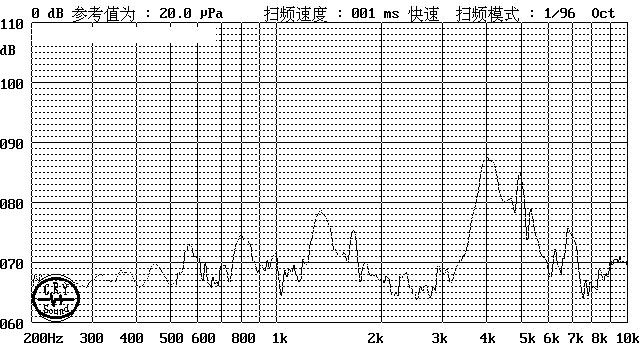

江蘇省のMEIDIによって製造されたこれらのブザーは、12.5mmの圧電セラミックダイヤフラムを備えており、エコノミーの9mmバージョンよりも大幅に大きく、わずか10mA以下の消費電流で4000Hzで80dB以上のSPLを実現します。 4000Hz の共振周波数は人間の聴覚感度のピーク (2 ～ 4kHz) の上端にあり、最小限の電力消費で鮮明で知覚可能なアラートを提供します。 2 つの機械的バリエーションは同一の電気的性能を共有しています。PA5.0 は PCB フラッシュ実装用で、PA6.5 は高架スタンドオフまたはパネルスルーアプリケーション用です。

主な特長

1 ～ 30 V の超広範なドライブ互換性 — 単一セルのリチウムイオン (3.0 ～ 4.2 V)、5 V ロジック、12 V 車載用バス、および 24 V 産業用バスにわたる電圧調整回路を排除します

4000 Hz の聴覚スイートスポット共鳴 — 最小限の電力消費で人間の知覚を最大限に高めるように配置されています。最小限の電力消費で人間の知覚を最大限に高めるよう配置されています。」

消費電流は 10 mA 未満 - 5Vp-p、4000 Hz の方形波で。直接 MCU GPIO 駆動を可能にし、ワイヤレスメータのバッテリ寿命を延長します。

12.5 mm の拡張セラミック直径 — 9 mm のバージョンよりもダイヤフラム面積が 54% 拡大。面積が大きいほど理論的には音響効率が向上します

デュアルリード長プラットフォーム — PA5.0 と PA6.5 は 1 つの電気 BOM を共有します。機械的な選択は回路の再設計を行わずに組み立て時に行われます

修理耐性のある PBT ハウジング — 260 ℃ のウェーブはんだ付けおよび 350 ℃ の手動による再加工に耐えます。ロットコードマーキングによる10年間のバッチトレーサビリティ

代表的な用途

スマート ユーティリティ メーター — 3.6V リチウム一次電池で動作するガス、水道、電気メーターの改ざん警告、通信障害警告、およびバッテリー低下チャープ

ポータブル医療診断 — ハンドヘルド血糖モニターおよびパルスオキシメーターのテスト完了音、校正ステータスのビープ音、およびエラー警告

産業用センサー ネットワーク — 12V/24V フィールドバス駆動の IoT ノードおよびリモート テレメトリ ユニット上の障害アラームとしきい値通知

自動車アフターマーケットエレクトロニクス - パーキングセンサー、タイヤ空気圧モニター、ドライブレコーダー音声プロンプト用の 12V アクセサリーバス統合

バッテリー管理システム - リチウムイオンパック保護回路における過充電、熱暴走、セルバランスの異常を警告音で知らせます

セキュリティアクセス制御 — スタンドアロン 12V または PoE 抽出電源構成でのドア強制オープン、無効バッジ、およびバッテリー低下のアラート

よくある質問

1. HNR-1255 シリーズを 3.3V マイクロコントローラーの GPIO ピンから直接駆動できますか?

はい、現在の制限内で。 3.3Vp-p では、12 nF の容量性負荷は 4000 Hz で推定 6 ～ 7 mA を消費します。実際の測定で確認してください。 SPL は 5Vp-p 仕様を下回ります。出力をサンプルで検証します。最大出力を得るには、5V ロジック バッファまたはトランジスタ ドライバ ステージを使用します。 1 ～ 30V の動作範囲により、ブザーが 3.3V 駆動によって損傷することはありません。単に定格音響出力以下で動作するだけです。

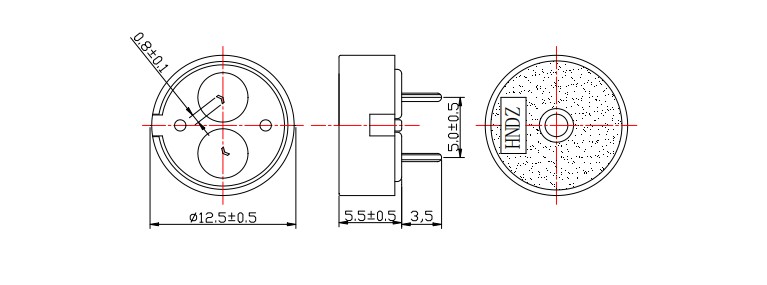

2. 私の PCB レイアウトにおける PA5.0 と PA6.5 の実際的な違いは何ですか?

電気的および音響的性能は同一です。違いは機械的なものです。PA5.0 は PCB 表面に面一に取り付けるための標準リード長を備えていますが、PA6.5 は、ベゼルを通したフロント パネルの挿入、コンフォーマル コーティングのクリアランス、または熱エアフロー ギャップなど、より大きなスタンドオフを必要とするアプリケーション向けに延長リードを提供します。どちらのバリアントも同じ PCB 穴パターンとキープアウト ゾーンを共有します。置き換えには回路やレイアウトの変更は必要ありません。

3. 実際の環境では、4000 Hz の周波数は 2700 Hz の代替周波数とどのように比較されますか?

4000 Hz は人間の聴覚感度のピークである 2 ～ 4 kHz の上端に位置し、静かから中程度の周囲騒音 (オフィス、家庭、医療施設) では 2700 Hz よりも知覚されやすくなります。ただし、2700 Hz は、高周波産業ノイズ (3 kHz を超えるモーター、コンプレッサー) をより効果的に透過します。屋内の消費者、医療、オフィス環境の場合、4000 Hz はより鮮明で「緊急」な音質を提供します。工場のフロアやエンジンルームの場合は、2700 Hz が望ましい場合があります。 HNR-1255 シリーズは、前者のシナリオ向けに最適化されています。

4. 静電容量許容差が ±40% なのはなぜですか? これはドライバーの設計にどのような影響を与えますか?

圧電セラミックの静電容量は、材料のバッチ、電極面積、誘電体の厚さによって異なります。このクラスのブザーでは、公称値 12 nF、許容誤差 ±40% (7.2 ～ 16.8 nF) が一般的です。実際、サンプルバッチの測定値は 11.7 ～ 14.2 nF でした。ドライバーの設計では、指定された静電容量許容範囲に合わせて出力段のサイズを決定します。ドライバの設計では、スイッチング周波数での最悪の場合の 16.8 nF 負荷に合わせて出力段のサイズを決定します。 4000 Hz では、16.8 nF には約 13 mA のピーク充電電流が必要ですが、これは依然として小信号トランジスタの能力の範囲内です。 GPIO の駆動が限界である場合、100 Ω の直列抵抗で突入電流を制限できます。

5. このブザーを 30V で連続的に動作させることができますか?また、期待される寿命はどれくらいですか?

最大 30V は生存定格であり、連続動作を推奨するものではありません。 30Vp-p では、圧電素子は最大の機械的応力と誘電加熱を受けます。連続音アプリケーションの場合、MEIDI は、電極の接着力とセラミックの完全性を維持するために、駆動電圧を制限するか、デューティ サイクル制御を実装することを推奨します。特定の動作条件における寿命データについては、MEIDI にお問い合わせください。連続アラームアプリケーションの場合、電圧またはデューティサイクルを軽減すると、それに比例して寿命が延長されます。
