江蘇美迪2011年から音響部品を中心に電磁ブザー製品を製造してきました。 開発、生産プロセスの最適化、カスタマイズされた電子ソリューション。会社が運営しているのは、 自動化されたSMD製造装置と専用音響を備えた社内製造施設 さまざまな製品要件をサポートするテスト機能。
Meidi は月産約 1,500 万個の電磁ブザーを生産し、OEM および ODM を提供しています。 製品寸法、ピン構成、電気的パラメータ、音響をカバーするサービス 特徴。初期設計の打ち合わせから試作検証、量産まで、 エンジニアリング チームはお客様と協力して、電子システムとの互換性を確保します。

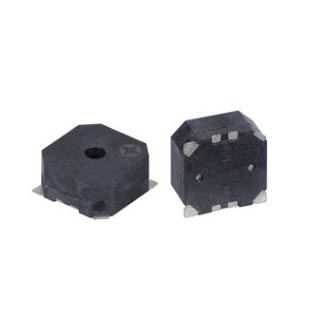

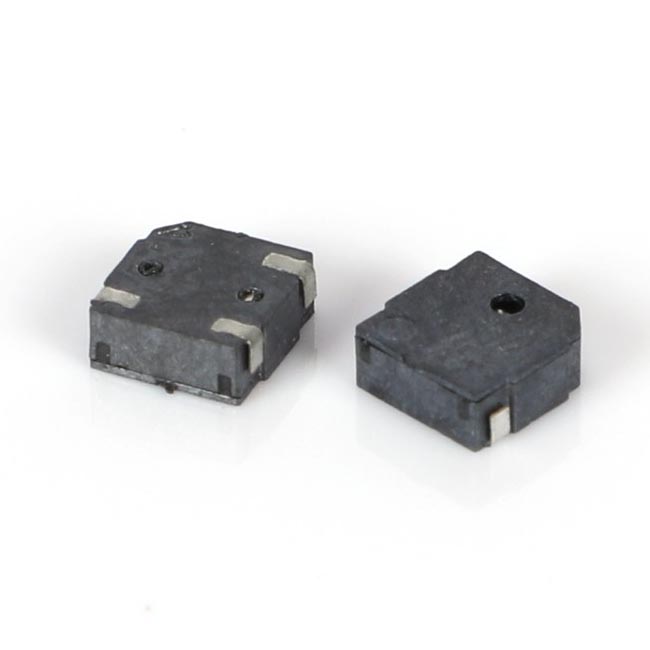

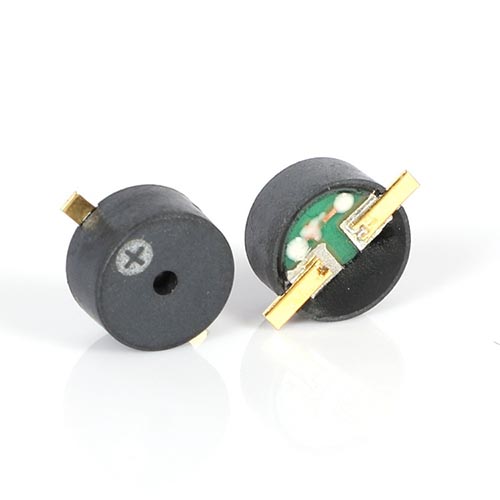

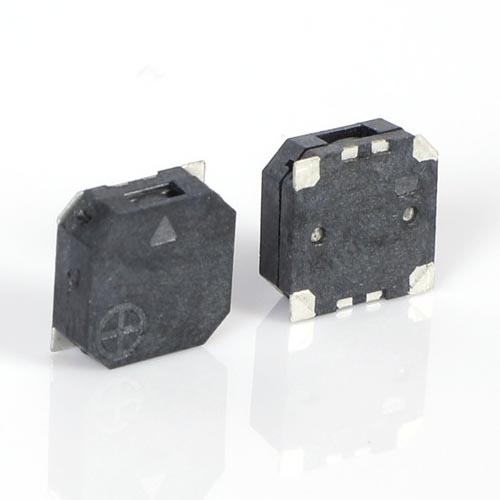

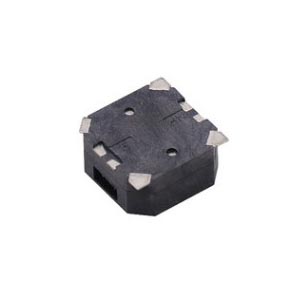

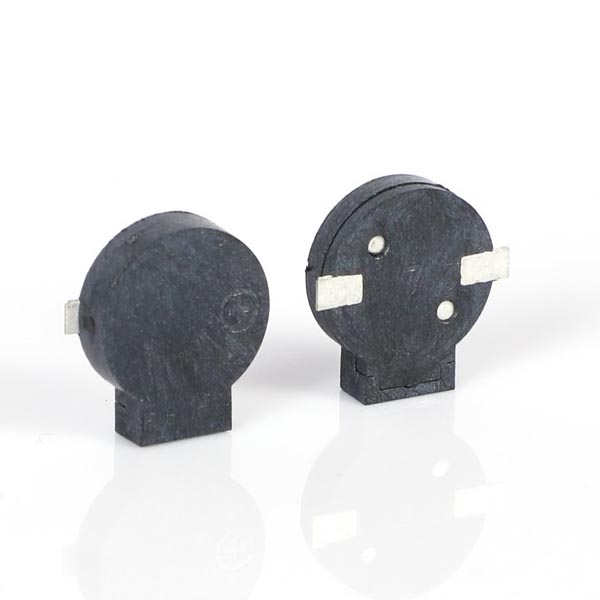

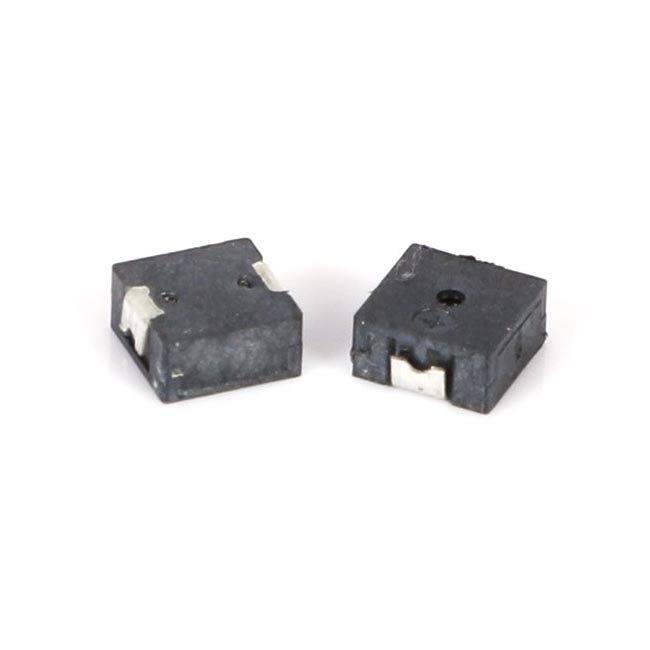

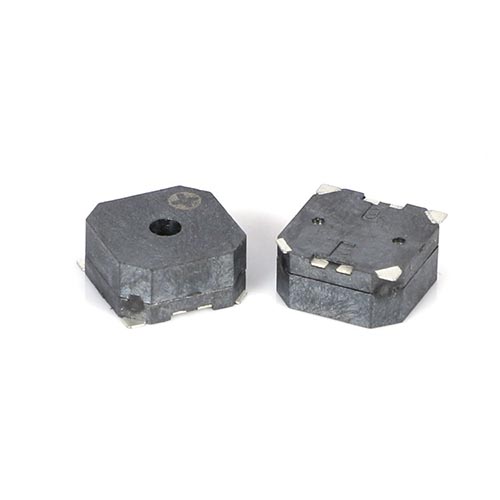

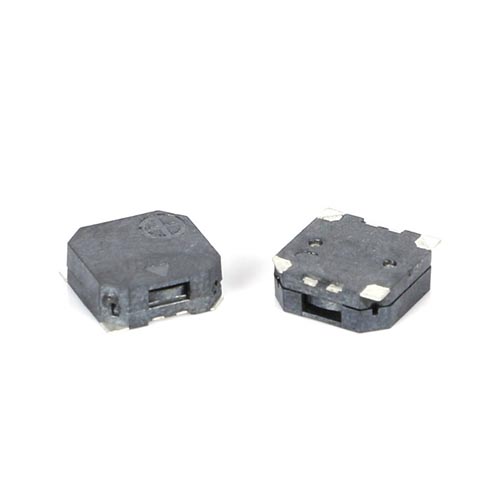

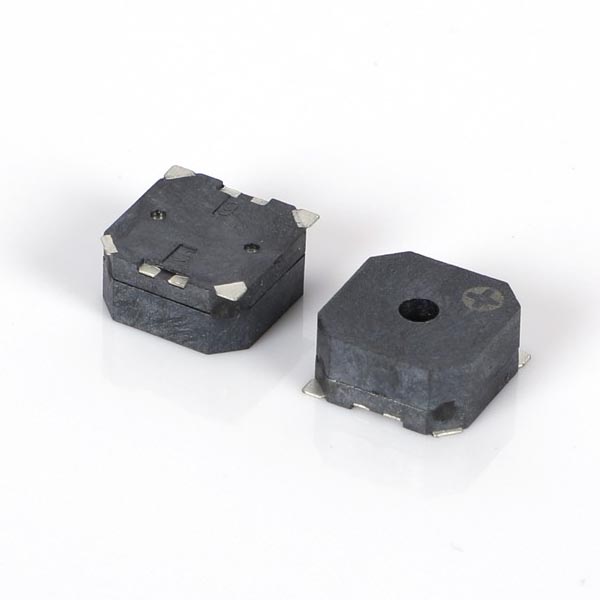

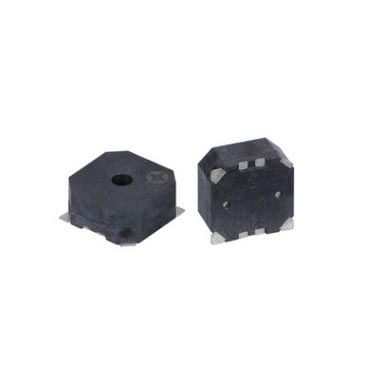

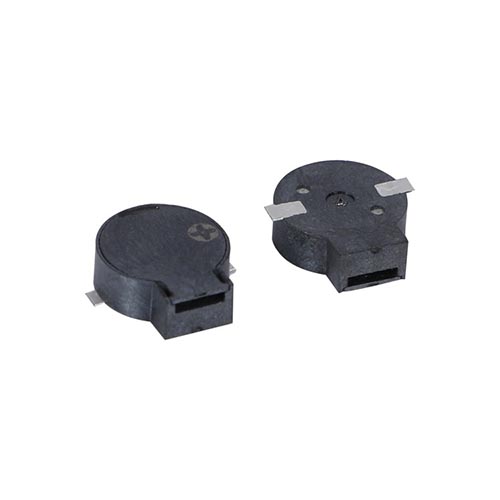

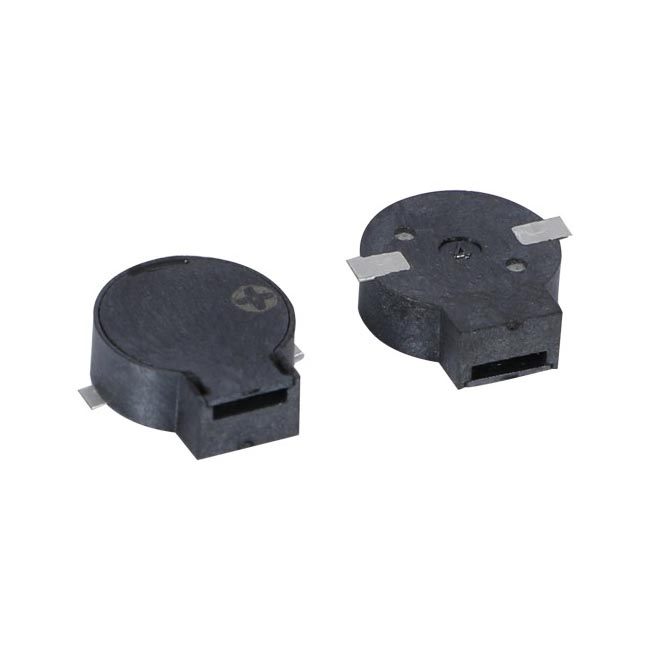

SMDパッシブ電磁ブザーは、以下のために開発されたコンパクトな表面実装音響部品です。 柔軟なサウンド制御とスペース効率の高い PCB 統合を必要とする電子デバイス。とは異なります 発振回路を内蔵したアクティブブザー設計。これらのコンポーネントは外部ドライブに依存します。 ホスト回路からの信号を利用してさまざまなトーンを生成します。
外部制御方式により、エンジニアは音の周波数、持続時間、アラートパターンを調整できます。 ソフトウェア設定または回路要件に応じて。この柔軟性により、次のような用途に適しています。 カスタマイズされたオーディオフィードバックが必要な電子製品。
SMD パッシブ電磁ブザーは、コイル間の電磁相互作用によって動作します。 マグネットとダイヤフラム。交流信号が印加されると振動板が振動し、 必要な音響出力。
固定トーンのアクティブモデルと比較して、パッシブ構造によりサウンドのコントロールが向上します。 特徴。エンジニアはこれらのコンポーネントをさまざまな制御回路と組み合わせて、 さまざまな通知音、警告音、またはユーザー インタラクション信号。
統合された駆動回路と直流電圧による起動を必要とするアプリケーションの場合、お客様は も検討してくださいSMD磁気アクティブブザー製品。
表面実装パッケージにより、自動化された SMT アセンブリを通じて PCB ボードに直接配置できます。 プロセス。従来のリード付きコンポーネントと比較して、この構造はコンポーネントの最適化に役立ちます レイアウトを改善し、組み立て手順を削減し、コンパクトな電子製品の設計をサポートします。
典型的なアプリケーションには次のようなものがあります。
江蘇美迪 は、顧客の PCB 設計と製品要件に基づいたカスタマイズをサポートします。 これには、寸法、ピン構成、音響パラメータ、パッケージ仕様が含まれます。
開発プロセスでは、エンジニアが設置スペース、駆動条件、サウンドを評価します。 適切なブザー仕様の選択に役立つ要件を確認してください。試作サンプルと実績 量産前に検証が可能です。
さまざまな表面実装の音響要件に合わせて、Meidi は次のような関連製品も提供しています。SMDブザーおよびその他のカスタマイズされた音響コンポーネント。
SMD パッシブ電磁ブザーを選択するとき、エンジニアは通常、次のことを考慮します。
これらのパラメータを適切に評価することで、安定した音響性能と互換性を確保できます。 最終的な電子デバイスを使用します。
江蘇美迪 は、さまざまな電子用途向けに幅広い音響製品を製造しています。 顧客は、次のような関連カテゴリを探索することもできます。電磁ブザー, SMD圧電パッシブブザー、 カスタマイズされたブザーソリューション。
Q: SMDパッシブ電磁ブザーとアクティブブザーの違いは何ですか?
A: パッシブ電磁ブザーは音を生成するために外部の駆動信号を必要とします。 エンジニアが周波数とサウンドパターンを制御します。アクティブブザーには内部発振器が含まれています 電源を入れるとプリセットトーンが生成されます。
Q: Meidi は特定の PCB 設計に合わせて周波数応答とピン構成をカスタマイズできますか?
A: はい。 Meidi は、寸法、ピン構成、 顧客のアプリケーション要件に応じた音響パラメータと製品構造。
Q: SMD パッシブ電磁ブザーはどのような業界で一般的に使用されていますか?
A: スマートデバイス、IoT 製品、医療用電子機器、制御システム、 プログラム可能なサウンドフィードバックを必要とするその他のコンパクトな PCB ベースの電子機器。
以下の表は、このシリーズの全製品の標準仕様を示しています。ご要望に応じてカスタマイズされたソリューションをご利用いただけます。さらなるカスタマイズ要件についてはお気軽にお問い合わせください。
| モデル | 製品イメージ | 定格電圧(Vo-p) | 動作電圧 (Vo-p) | 音圧レベル @10cm (dB) | 動作電流(mA) | コイルインピーダンス(Ω) | 共振周波数 (Hz) | 使用温度(℃) | 重量(g) | 寸法(mm) |
| MLT-4020H |
|
3 | 2~4 | 65以上 | ≤80 | 12±3 | 4000±300 | -20～+70 | 0.1 | 4.0×4.0×2.0 |
| MLT-5020 |
|
3 | 2~4 | 80以上 | ≤100 | 12±3 | 4000±300 | -20～+70 | 0.1 | 5.0×5.0×2.0 |
| MLT-5020H |
|
3 | 2~4 | 80以上 | ≤100 | 12±3 | 4000±300 | -20～+70 | 0.1 | 5.0×5.0×2.0 |
| MLT-5030 |
|
3 | 2~4 | 80以上 | ≤100 | 12±3 | 4000±300 | -20～+70 | 0.1 | 5.0×5.0×3.0 |
| MLT-7525-16R |
|
3.6 | 2.5～4.5 | 85以上 | ≤100 | 16±3 | 2700±300 | -30～+70 | 0.5 | 7.5×7.5×2.5 |
| MLT-7525-32R |
|
5 | 4.5～6.5 | 85以上 | ≤80 | 32±3 | 2700±300 | -30～+70 | 0.5 | 7.5×7.5×2.5 |

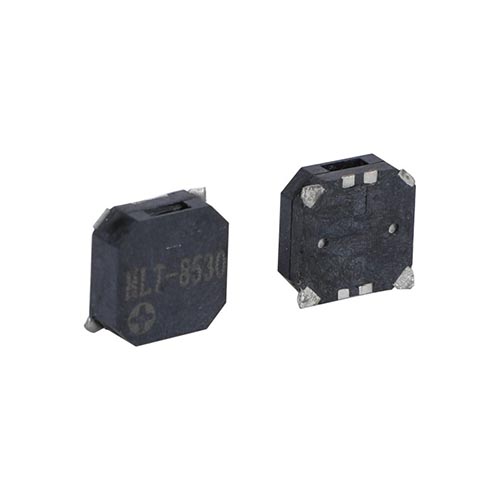

| MLT-8530-16R |
|
3.6 | 2.5～4.5 | 85以上 | ≤100 | 16±3 | 2700±200 | -30～+70 | 0.5 | 8.5×8.5×3.0 |
| MLT-8530-32R |
|
5 | 4.5～6.5 | 85以上 | ≤80 | 32±3 | 2700±300 | -30～+70 | 0.5 | 8.5×8.5×3.0 |
| MLT-8530H-16R |
|
3.6 | 2.5～4.5 | 85以上 | ≤100 | 16±3 | 2700±300 | -30～+70 | 0.5 | 8.5×8.5×3.0 |
| MLT-8530H-32R |
|
5 | 4.5～6.5 | 85以上 | ≤80 | 32±3 | 2700±300 | -30～+70 | 0.5 | 8.5×8.5×3.0 |
| MLT-8540-16R |
|
3.6 | 2.5～4.5 | 85以上 | ≤100 | 16±3 | 2700±300 | -30～+70 | 0.5 | 8.5×8.5×4.0 |
| MLT-8540-32R |
|
5 | 4.5～6.5 | 85以上 | ≤80 | 32±3 | 2700±300 | -30～+70 | 0.5 | 8.5×8.5×4.0 |
| MLT-8540H-16R |
|
3.6 | 2.5～4.5 | 85以上 | ≤80 | 16±3 | 2700±300 | -30～+70 | 0.5 | 8.5×8.5×4.0 |
| MLT-8540H-32R |
|
5 | 4.5～6.5 | 85以上 | ≤80 | 32±3 | 2700±300 | -30～+70 | 0.5 | 8.5×8.5×4.0 |

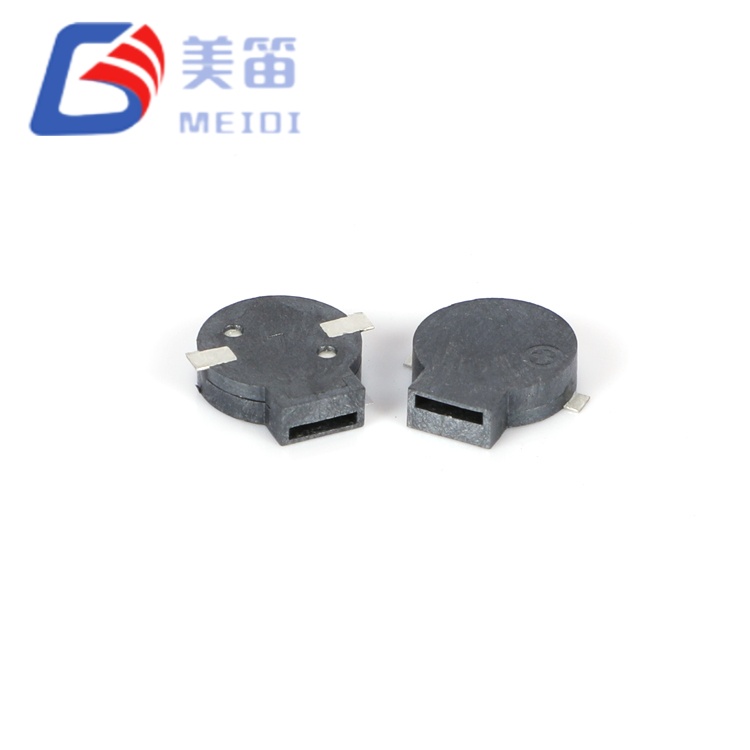

| MLT-9025-16R |
|
3.6 | 2.5～4.5 | 85以上 | ≤100 | 16±3 | 2700±300 | -30～+70 | 0.8 | Ø9.0×2.5 |
| MLT-9025-32R |
|
5 | 4.5～6.5 | 85以上 | ≤80 | 32±3 | 2700±300 | -30～+70 | 0.8 | Ø9.0×2.5 |
| MLT-9032-16R |
|
3.6 | 2.5～4.5 | 80以上 | ≤100 | 16±3 | 2700±300 | -30～+70 | 0.8 | Ø9.0×3.2 |
| MLT-9032-32R |
|
5 | 4.5～6.5 | 85以上 | ≤80 | 32±3 | 2700±300 | -30～+70 | 0.8 | Ø9.0×3.2 |
| MLT-9045-16R |
|
3.6 | 2.5～4.5 | 85以上 | ≤80 | 16±3 | 2700±300 | -30～+70 | 0.8 | Ø9.0×4.5 |
| MLT-9045-32R |
|
5 | 4.5～6.5 | 85以上 | ≤80 | 32±3 | 2700±300 | -30～+70 | 0.8 | Ø9.0×4.5 |
