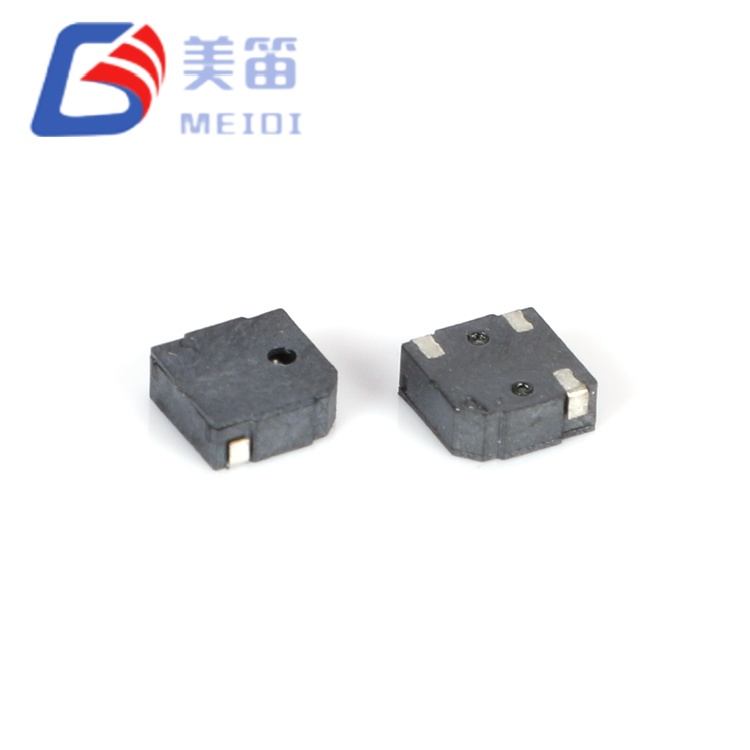

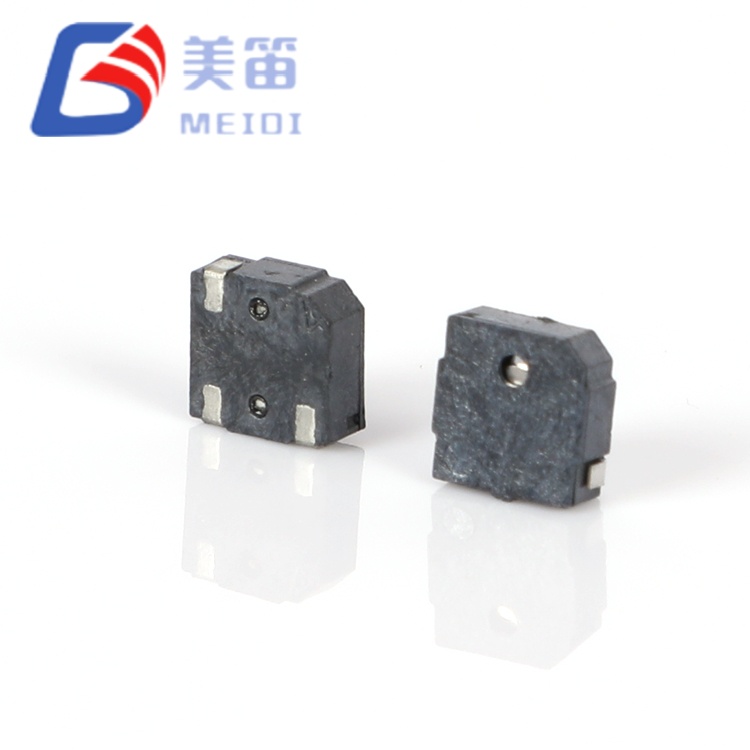

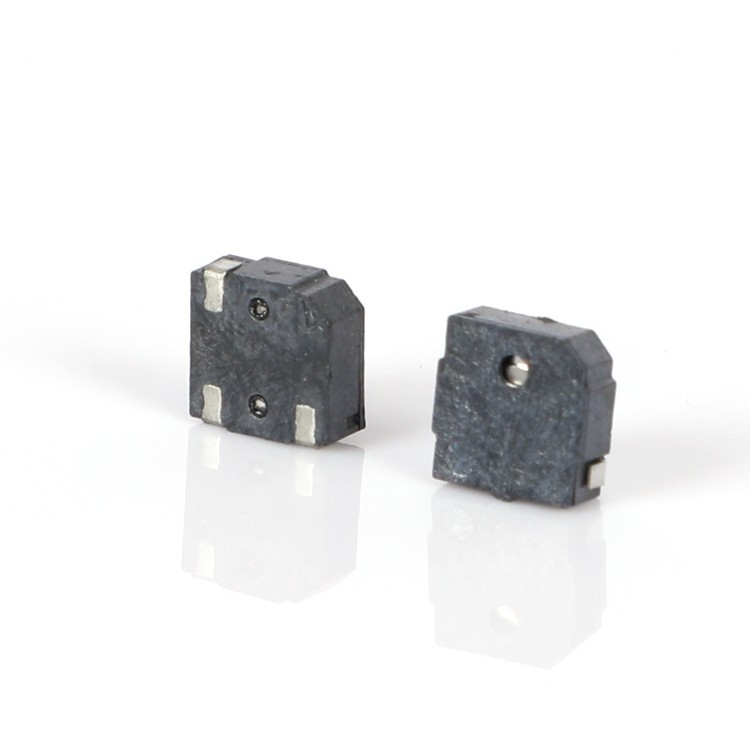

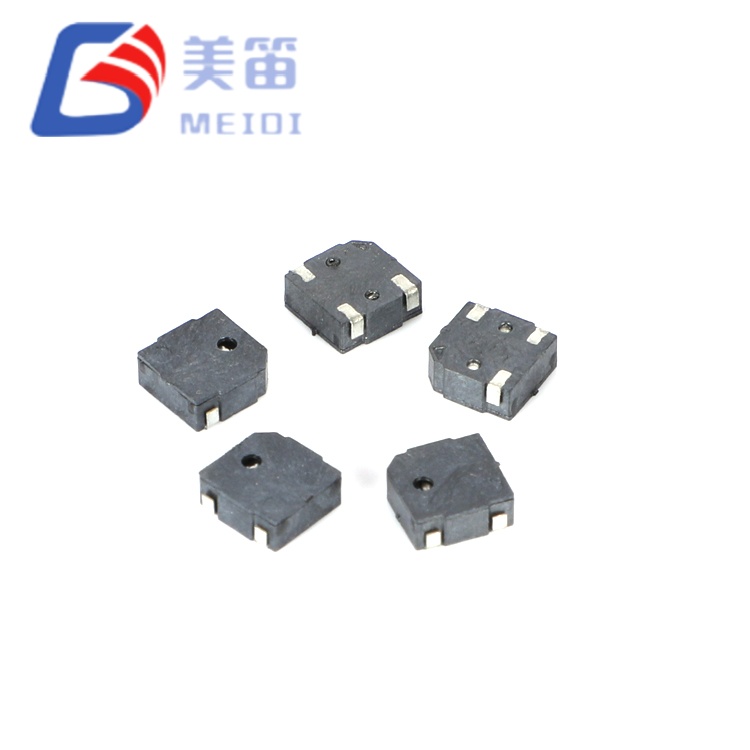

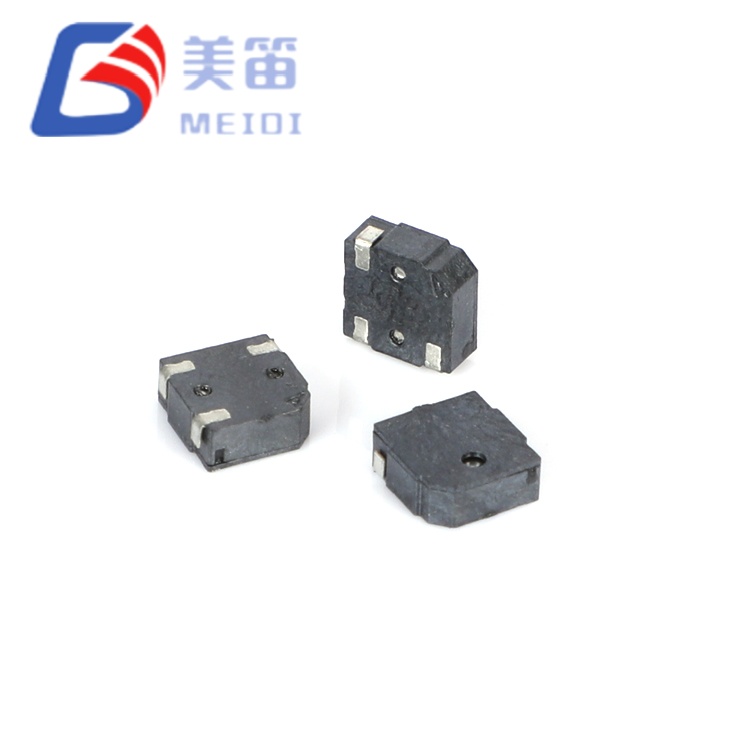

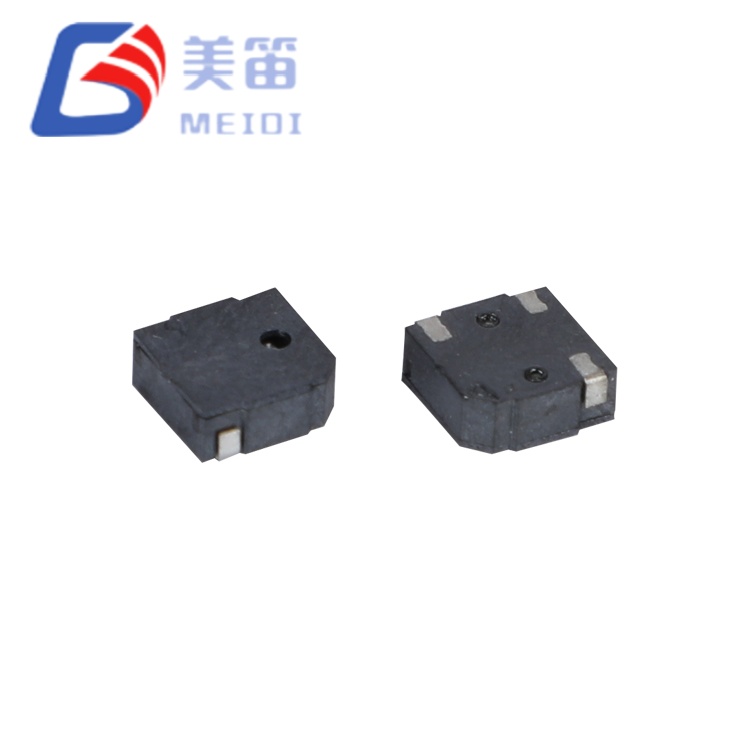

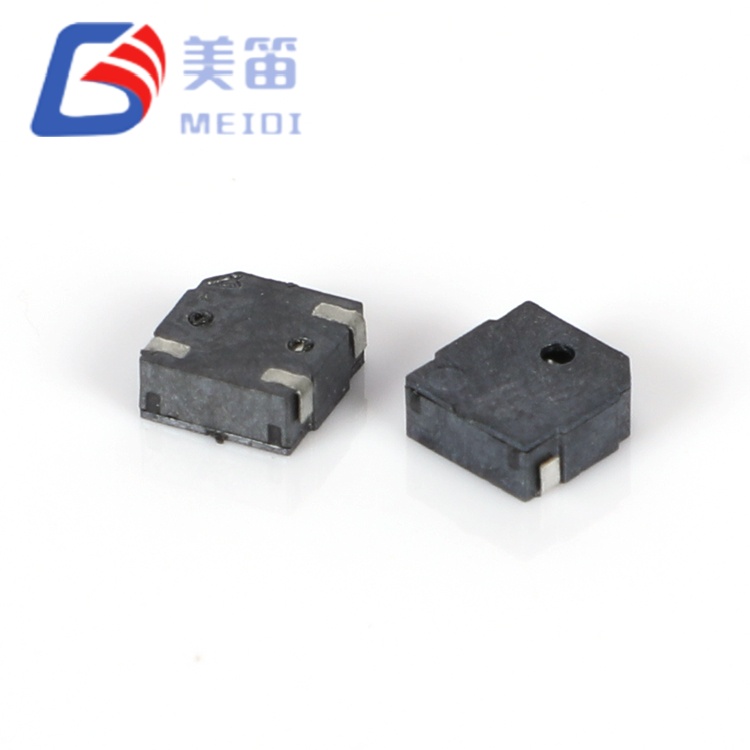

5*5*2mm SMD 磁気パッシブブザー

MLT‑5020 は、5*5*2mm SMD 磁気パッシブ ブザーで、3.0V 駆動で 10cm で最小 80dB の音圧を実現します。この 5mm コンポーネントは、SMD アセンブリの互換性を維持しながら、4mm の代替品と比較して 15dB の音響上の利点を提供するため、工業用制御パネル、セキュリティ システム、ポータブル医療機器など、可聴アラートが適度な周囲騒音と競合する必要があるアプリケーションに適しています。

江蘇省のMEIDIによって製造されたMLT-5020には、12±3Ωのコイルと4000Hzの共振周波数が組み込まれており、統一された駆動回路設計のために小型のバリエーションと電気特性を共有しています。黒色の LCP ハウジングは 255°C ピークでの鉛フリー リフローをサポートし、自動 SMT アセンブリを可能にします。サンプルバッチ検証では、SPL 値が 84.6dB ～ 87.1dB の範囲にあり、最小仕様を十分に上回る余裕があることが示されています。

製品の主要な属性

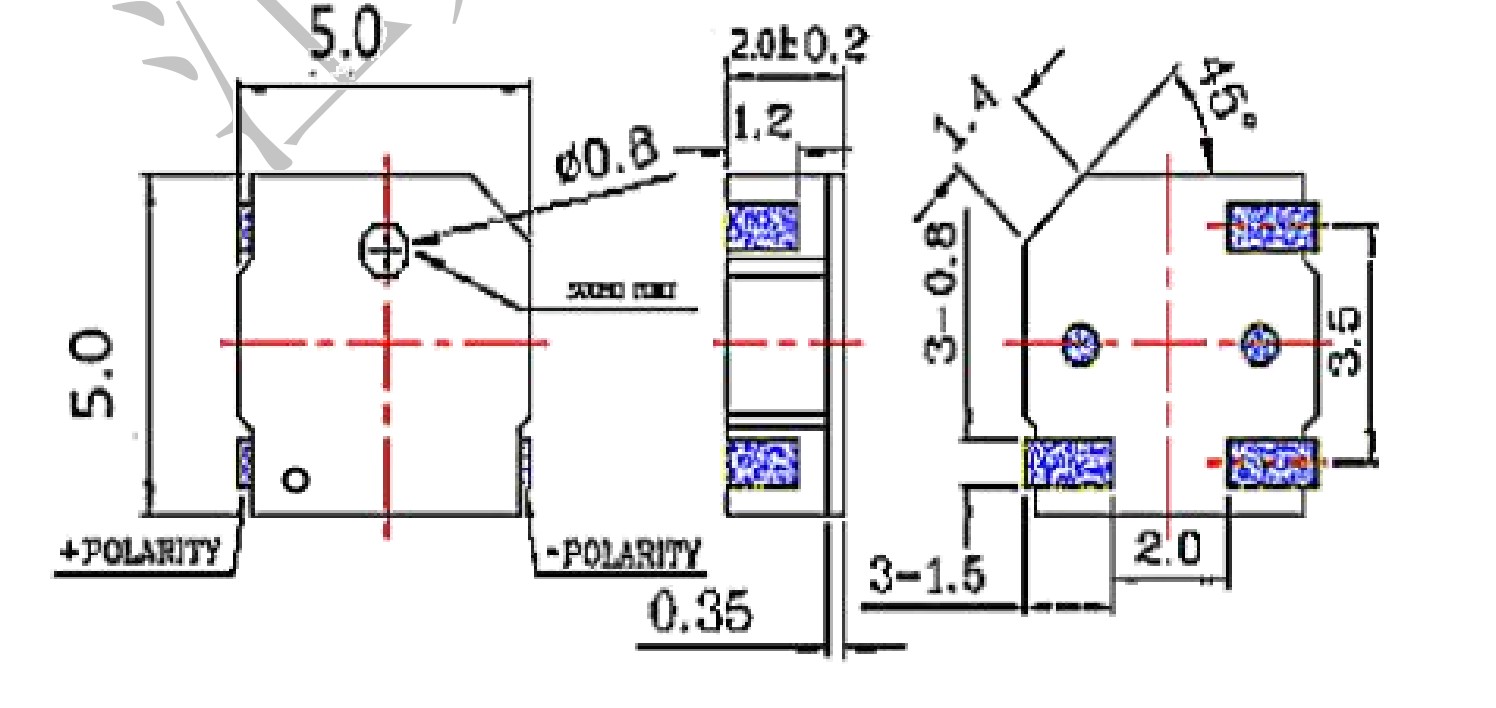

強化された音響出力 – 5.0×5.0mm の設置面積により 80dB 以上の SPL を実現し、適度に騒がしい環境でもクリアな可聴アラートを提供します。

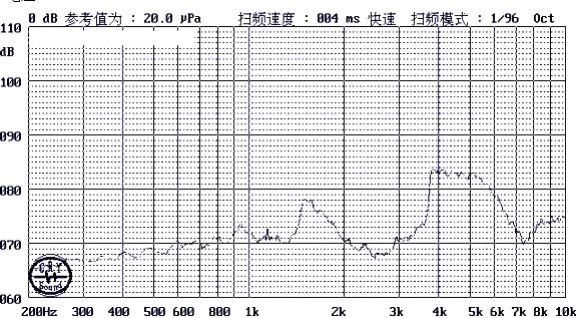

4kHz 共振周波数 – 機械的に 4000±300Hz に調整され、人間の聴覚感度のピークに合わせて最大知覚音量を実現します。

MCU 互換インピーダンス – 12±3Ω のコイル抵抗により、外部バッファなしで標準マイクロコントローラー GPIO ピンから直接駆動可能

2 ～ 4V 電源の互換性 - シングルセルのリチウムイオン電池、3V コイン電池、および 3.3V ロジック レール構成をサポート

SMT 処理用 LCP ハウジング – 255°C のリフローピーク定格および -20°C ～ +70°C での安定した動作に耐える黒色液晶ポリマー構造

製造準備が整った設計 – 標準の鉛フリー リフロー プロファイルと互換性があり、大量生産向けに最大 3 つのはんだ付けパスをサポートします

製造プロセスと信頼性の検証

MEIDI は、コイル巻線、はんだ付け、音響校正を統合した自動 SMD 組立ラインを使用して MLT-5020 を製造しています。当社の江蘇製造施設は ISO 9001:2015 認証を維持しており、各生産段階で統計的プロセス管理が適用されています。

各製造ロットは次の認定手順を受けます。

電気的特性評価 – 定格条件でのコイル抵抗 (12±3Ω) および動作電流 (≤100mA) の 100% 検証

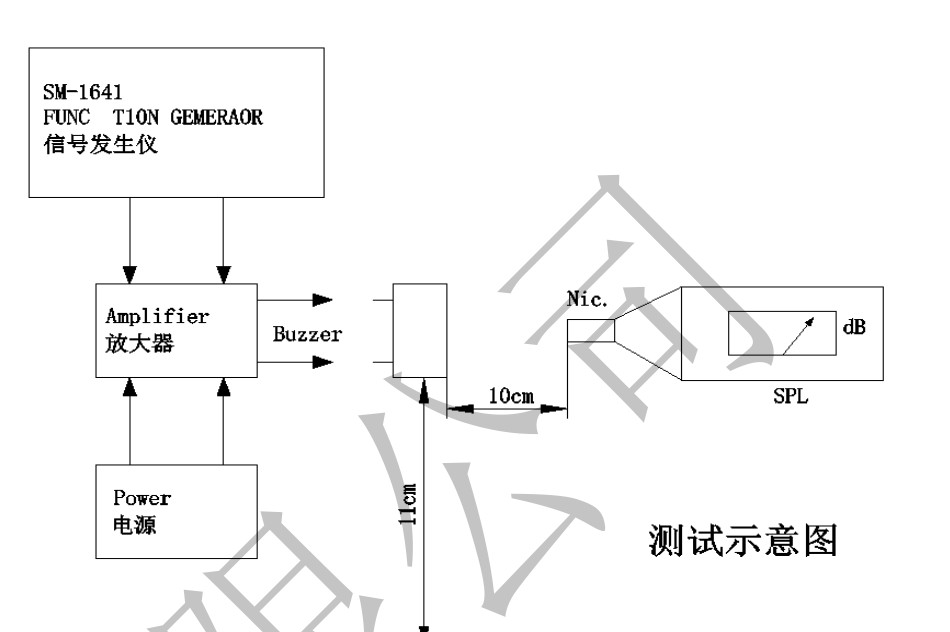

音響検証 – 統計サンプリングにより、10cm で SPL ≧ 80dB であることが確認されます。典型的な結果の範囲は 84.6dB ～ 87.1dB です。

周波数スクリーニング - 共振周波数は 4000±300Hz で測定。実稼働サンプルは 3950Hz ～ 4050Hz に集中

熱曝露試験 – +80°C で 48 時間保管し、周囲安定化後にパラメータを完全に回復、および -30°C で 48 時間保管し、コールドスタート起動を検証

温度サイクル – -30°C から +80°C までの 5 つの遷移 (各極値で 30 分間の滞留期間あり)

Mechanical integrity – vibration testing (10–55 Hz, 1.0 mm amplitude, XYZ axes, 0.5 hours total) and 75 cm drop tests onto 10 mm hardwood (3 impacts)

湿度暴露 – 50°C / 95% RH で 48 時間、その後の電気的検証

はんだプロセスの検証 - 本体とはんだの間の隙間 2.0 mm で 250°C で 10 秒間の耐熱性を検証

RoHS および REACH 適合文書は、ご要望に応じて入手可能です。ハウジング上のロット識別コードにより、製造日、テスト結果、原材料証明書までの完全なトレーサビリティが提供されます。

統合に関する Q&A

Q1: MLT‑5020 は 3.3V マイクロコントローラー ピンから直接動作できますか?

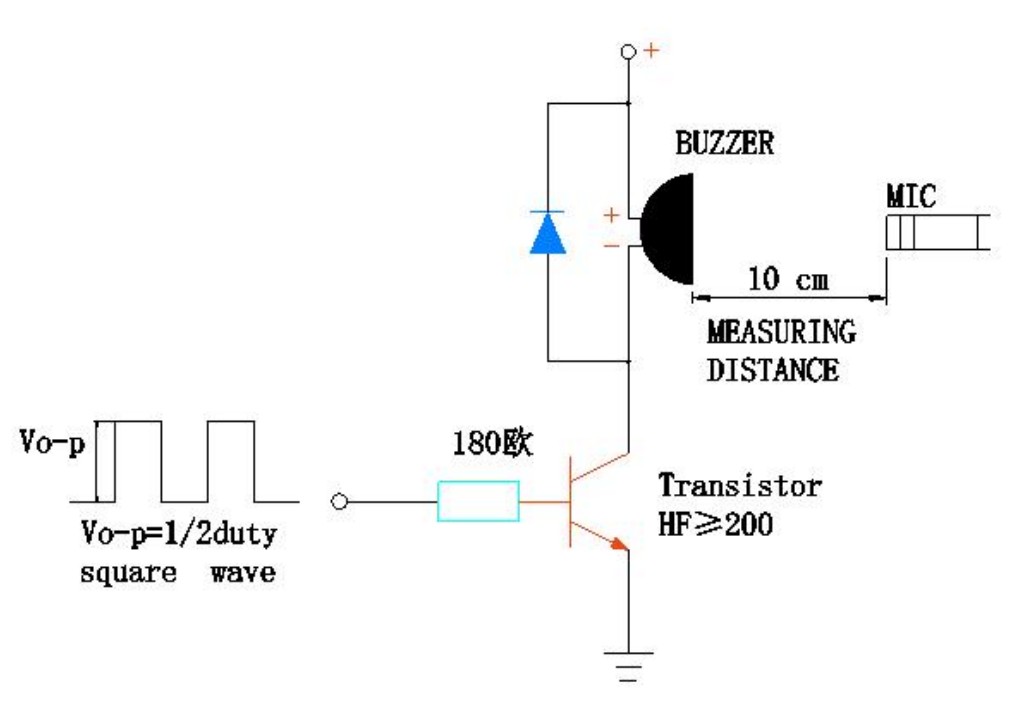

はい、GPIO ピンが少なくとも 100mA のピーク電流を供給できる場合に限ります。多くの ARM Cortex‑M および同様の MCU は、専用の高駆動ピンを通じて、または複数の出力を並列接続することによって、この機能を提供します。電流ソースが制限されているマイクロコントローラの場合は、1kΩ ベース抵抗を備えたシンプルな NPN トランジスタ バッファ (2N3904 など) がコスト効率の高いソリューションを提供します。設計を最終決定する前に、MCU データシートで特定の GPIO 電流能力を必ず確認してください。

Q2: 音響出力を最大化するための最適な駆動信号は何ですか?

デューティ サイクル 50%、振幅 3.0V、4000Hz の方形波は、最高の SPL を生成します。急速な電圧遷移により、コイル電流とダイヤフラムの変位が最大化されます。デューティ サイクルが低い (例: 25% または 75%) と、平均電力が減少し、その結果、SPL が約 3 ～ 6dB 減少します。音量調整可能なアラートの場合、デューティサイクル変調により、周波数を変更せずに知覚される音量を変化させる簡単な方法が提供されます。

Q3: MLT-5020 は 5V ロジック システムと互換性がありますか?

MLT-5020 の動作定格は 2 ～ 4V です。 5V を継続的に印加するとコイルが過熱する危険があり、最大電流仕様を超える可能性があります。 5V システムの場合は、電流を 100mA 以下に制限するために直列抵抗 (47 ～ 100Ω) を追加します。あるいは、ブザー回路専用の分圧器または 3.3V レギュレータを使用します。 MEIDI は、同じ設置面積で 5V 定格のバリエーションも提供しています。選択のガイダンスについては、当社のエンジニアリング チームにお問い合わせください。

Q4: MLT‑5020 と 4mm MLT‑4020H を実際に比較するとどうですか?

両方のコンポーネントは同一の電気パラメータ (12Ω、2 ～ 4V、4kHz) を共有し、同じ駆動回路とファームウェアを使用できます。 MLT‑5020 は、1mm 大きい設置面積 (5mm 対 4mm 平方) で約 15dB 高い SPL (≧80dB 対 ≧65dB) を提供します。決定は簡単です。PCB スペースが非常に限られており、SPL 要件が控えめな場合は、MLT-4020H を選択してください。可聴性が重要であり、基板面積がより大きな設置面積を許容する場合は、MLT-5020 を選択してください。

Q5: OEM の大量注文にはどのようなカスタマイズ オプションが利用できますか?

MEIDI は、適格なプロジェクト向けに、代替共振周波数 (2.7kHz、3.0kHz、または 5.0kHz)、カスタム コイル インピーダンス値、ブランド差別化のための専用ハウジング カラー、変更されたテープ アンド リール パッケージング構成など、いくつかのカスタマイズ パスを提供しています。最小注文数量とリードタイムはカスタマイズ範囲によって異なります。実現可能性のレビューと見積もりについては、要件を添えて OEM サポート チームにお問い合わせください。

Q6: 連続使用した場合の予想寿命はどのくらいですか?

標準認定には、25℃、50% デューティサイクル方形波での 96 時間の連続動作が含まれます。無限の連続音アプリケーションの場合、MEIDI はコイルの発熱を減らすためにデューティ サイクルを 50% に制限するか、定期的なオフ期間を実装することを推奨します。リクエストに応じて、特定の動作条件に関する延長寿命試験データを入手できます。目標のデューティ サイクルと周囲温度プロファイルを添えて、当社のアプリケーション エンジニアリング チームにお問い合わせください。
