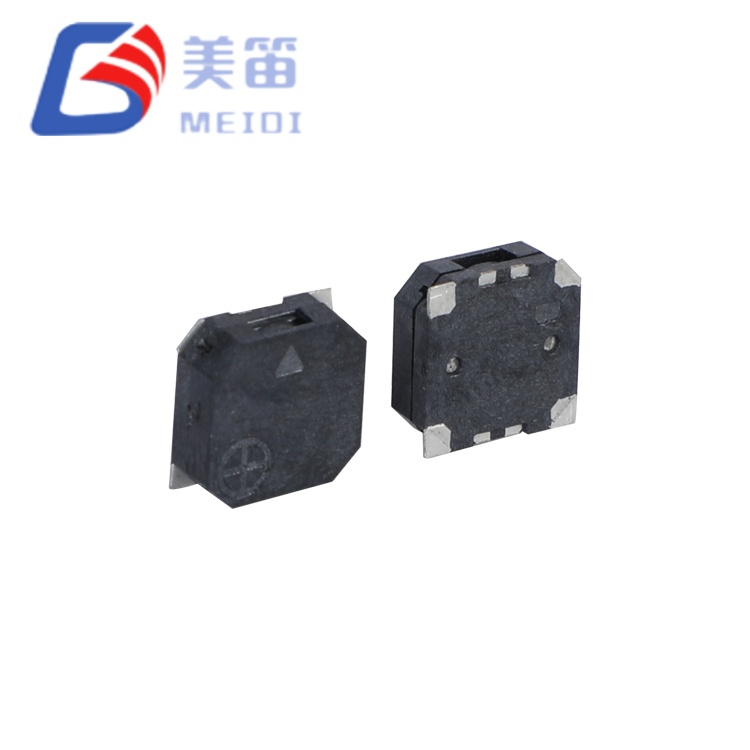

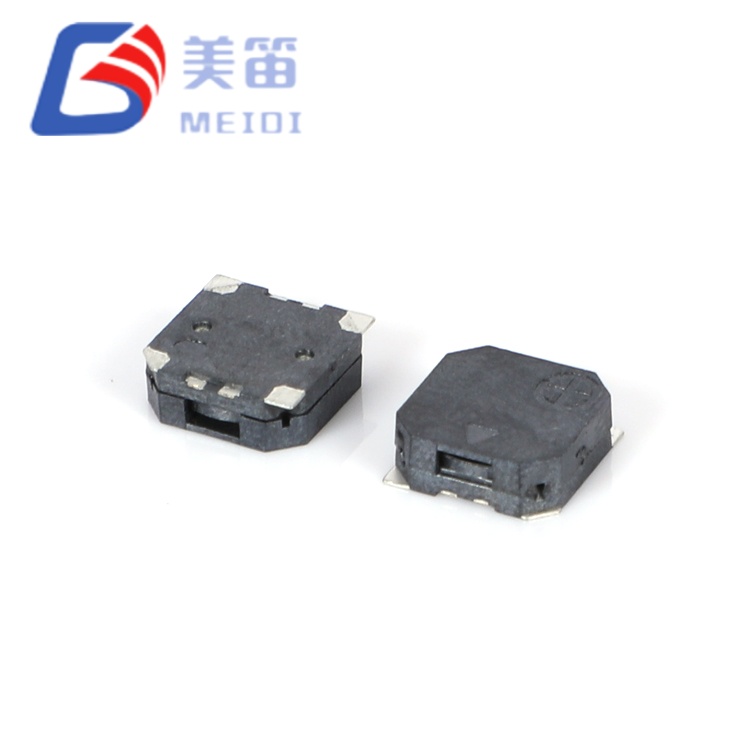

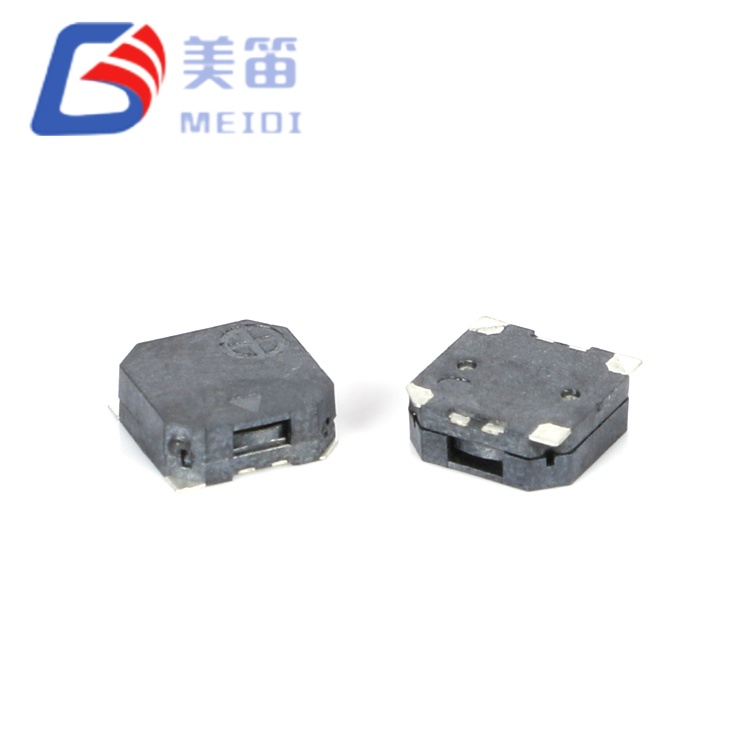

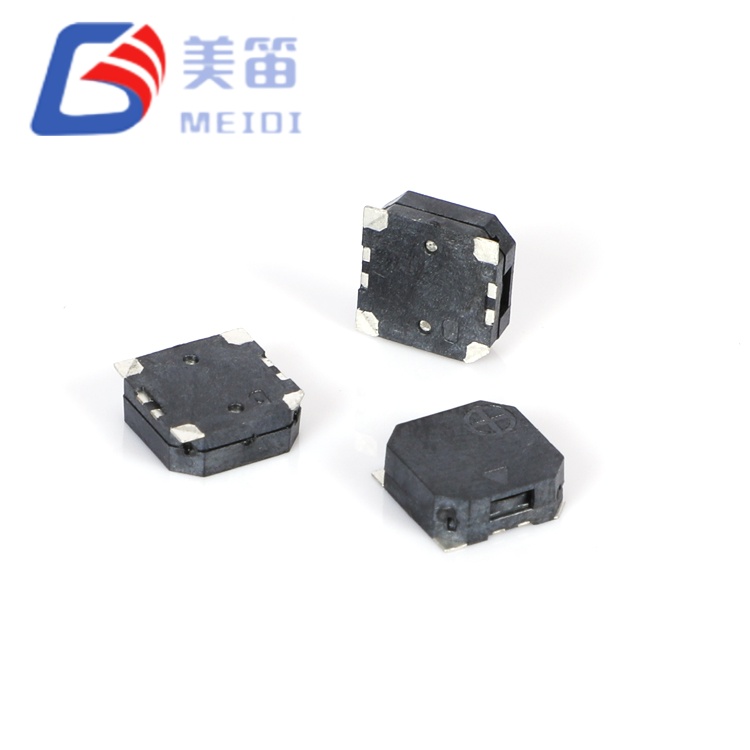

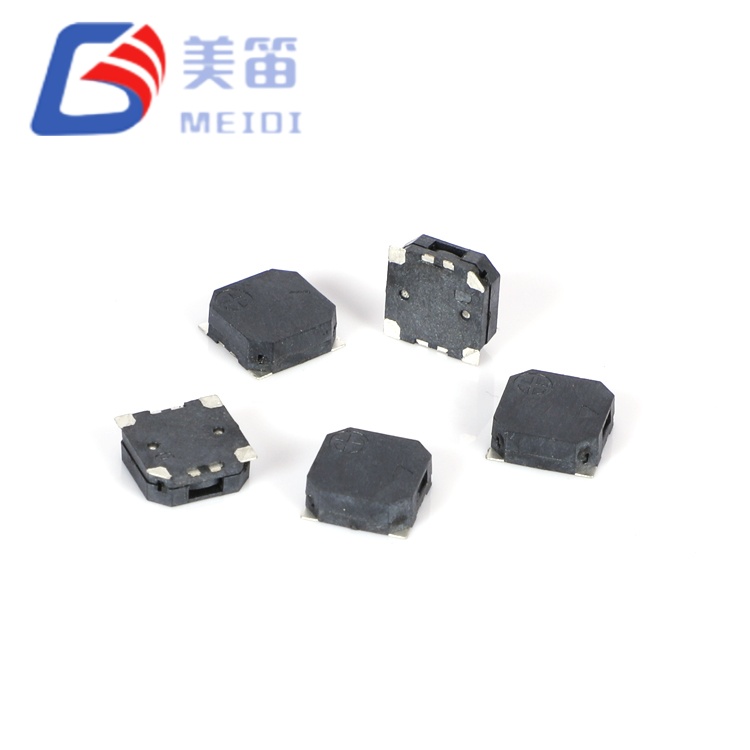

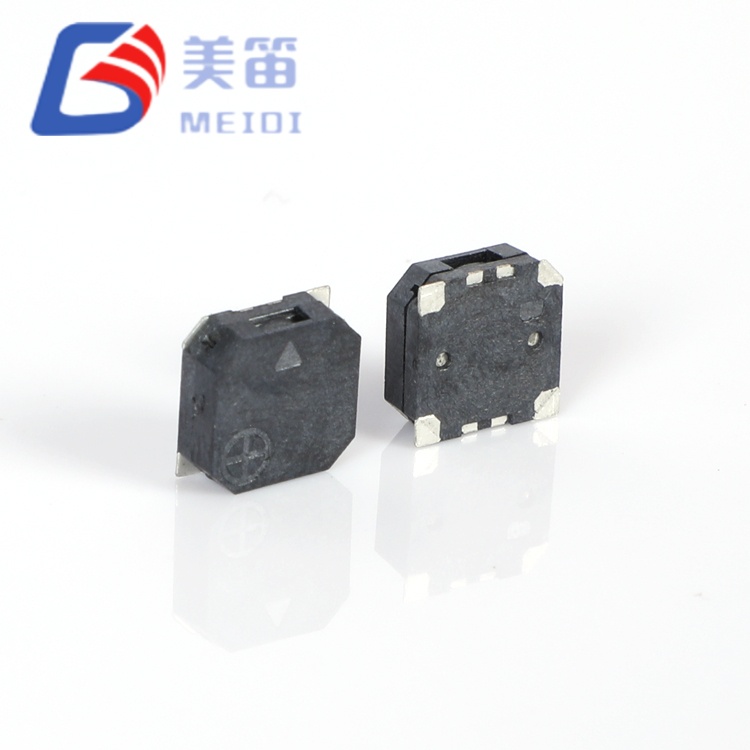

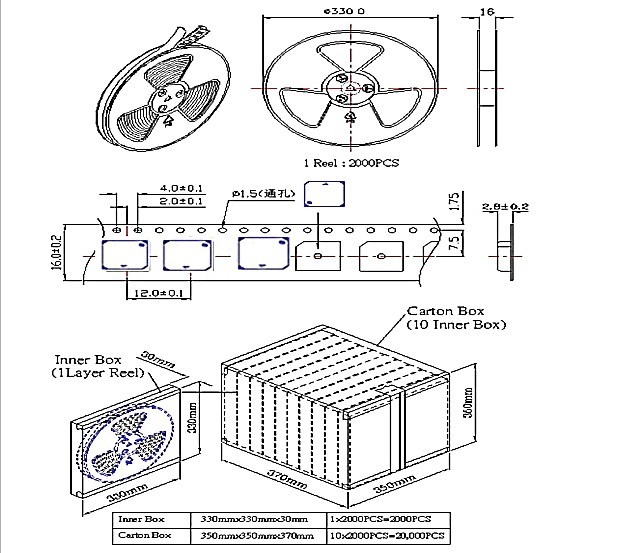

MLT-7525-16R 7.5*7.5*2.5mm SMD 磁気パッシブ ブザーは、MLT SMD ブザー ポートフォリオのステップアップを表し、コンパクトな 5 mm シリーズでは音響的または電気的に不十分であることが判明しているアプリケーションに対応します。 7.5 × 7.5 mm の設置面積と 2.5 mm の高さを備えたこの 16Ω 3.6V SMD 電磁パッシブ ブザーは、5 mm の対応品に比べて PCB 面積の 2.25 倍を占有しながら、かなり高い音圧と幅広い電圧互換性を実現します。
5 mm シリーズからの最も大きな違いは、電気的および音響的なチューニングにあります。定格電圧は 2.5 ～ 4.5 V の動作範囲で 3.6 V まで増加し、電圧調整なしで単セルのリチウムイオン電池 (公称 3.0 ～ 4.2 V) および 5 V ロジック システムに直接対応します。共振周波数は 2700 ± 300 Hz まで低下します。この範囲は人間の聴覚が敏感なままである一方、周囲の機械的ノイズや電気的ノイズが通常減少し、産業環境における S/N 比が向上します。
16 ± 3 Ω のコイル抵抗は、高電圧動作を考慮した意図的な設計選択を表しています。 3.6 V では、消費電流は 100 mA 以下のままですが、コイルの巻数が増加し、ダイアフラム面積が大きくなったことで 85 dB 以上の出力が生成されます。このインピーダンス レベルは、ドライバ回路が 5 V レールで動作するアプリケーション、または最小限の部品数よりも消費電流の削減が優先されるアプリケーションに適しています。
MEIDI 製の MLT-7525-16R は、5 mm シリーズよりも広い温度範囲を備えており、-30 °C ～ +70 °C で動作し、-40 °C ～ +85 °C で保存します。この拡張された範囲は、熱の逸脱が標準的な消費者グレードの制限を超える屋外機器、非加熱エンクロージャ、および自動車内装用途での導入をサポートします。見積りを依頼するか、ボリューム価格についての RFQ を送信するには、お問い合わせください。
拡張された7.5 × 7.5 mmの設置面積と2.5 mmのプロファイルにより、コンパクトなSMD形式で優れた音響出力を実現
より高い定格電圧 3.6 V、動作範囲 2.5 ～ 4.5 V — 3.7 V リチウムイオンおよび 5 V ロジック システムと互換性あり
2700 ± 300 Hz の低い共振周波数 — 4 kHz の代替品よりも効果的に周囲のノイズを透過します
要求の厳しい産業および安全用途向けに、10 cm で 85 dB 以上の音圧を実現
電流要求を低減した高電圧駆動回路向けに最適化された 16 ± 3 Ω コイル抵抗
拡張温度範囲: 動作時 -30 °C ～ +70 °C、保管時 -40 °C ～ +85 °C
拡張された音響振動板エリア — 7.5 mm 角のハウジングは、5 mm のバージョンよりも大きな振動膜を収容し、低周波数での音圧生成効率を高めます。
2.7 kHz の低周波共振 — 人間の聴覚感度と周囲騒音の低減が交差する 2 ～ 3 kHz 帯域をターゲットにし、産業および屋外環境での知覚性を向上させます。
2.5 ～ 4.5 V 範囲の 3.6 V 定格電圧 — シンプルな抵抗またはトランジスタ駆動による、リチウムイオン電池、5 V ロジック、および車載用 12 V システムとのネイティブ互換性
16 ± 3 Ω インピーダンスによる高電圧効率 — 12 Ω の代替品と比較して高電圧での消費電流が減少し、ドライバ回路の熱管理が容易になります。
-30 °C ～ +70 °C の動作範囲の拡張 - 標準の -20 °C 下限を上回る性能を発揮し、コールド スタートおよび氷点下の展開シナリオをサポートします。
2.5 mm の薄型のブラック LCP ハウジング - 内部の音響キャビティ容積を最大化しながら、垂直方向のクリアランス規律を維持します。
| パラメータ | 価値 |
| 製品タイプ | 電磁SMDパッシブブザー |
| 定格電圧 | 3.6V(オペアンプ) |
| 動作電圧 | 2.5 – 4.5 V (オペアンプ) |
| 10cmでの音声出力 | ≧85dB |
| 動作電流 | ≤ 100mA |

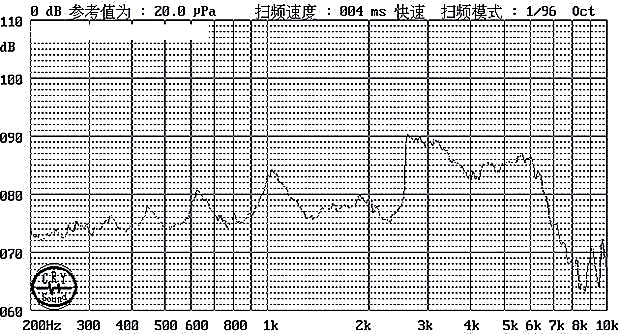

| 共振周波数 | 2700±300Hz |
| コイル抵抗 | 16±3Ω |
| 動作温度 | -30℃～+70℃ |
| 保管温度 | -40℃～+85℃ |

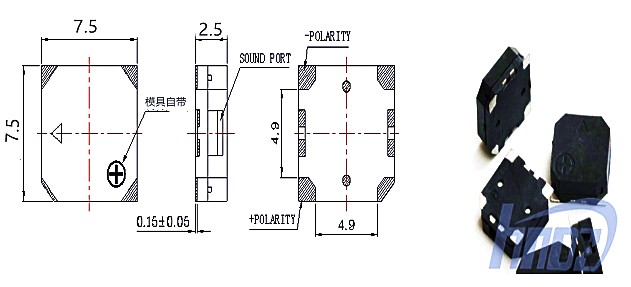

| 寸法 (長さ×幅×高さ) | 7.5×7.5×2.5mm |
| 重さ | 0.5g |
| ハウジング材質 | ブラックLCP |
| はんだ付け方法（推奨） | リフロー: 255 ± 5 °C、3 秒。予熱 180 °C、40 ～ 70 秒 |
7.5*7.5*2.5mm SMD 磁気パッシブ ブザーは、SMD ブザーの分野で明確な位置を占めており、コンパクトな 5 mm デバイスと大型のスルーホール磁気ブザーの間のギャップを埋めます。表面実装アセンブリに制約されているが、5 mm パッケージが提供できる以上の音響出力が必要なエンジニアにとって、この 16Ω 3.6V SMD 電磁パッシブ ブザーは実行可能な中間ソリューションを提供します。
周波数の選択には特に注意が必要です。 MLT-7525-16R は 2700 Hz で、ほとんどの小型ブザーが集中する 4 kHz クラスタ以下で動作します。これは 2 つの状況で重要です。第 1 に、より低い周波数は、短距離にわたって大気中での減衰が少なく伝播します。第 2 に、産業環境では通常、冷却ファン、スイッチング電源、デジタル電子機器が重大な干渉を生成する 4 kHz 領域と比較して、2 ～ 3 kHz 帯域でノイズ スペクトル密度が低くなります。
16 Ω インピーダンスは、12 Ω シリーズとは異なる駆動回路パラダイムを導入します。 3.3 V マイクロコントローラーからの GPIO の直接駆動は実用的ではありませんが (電流が標準的な 25 mA ピン制限を超える可能性があります)、より高いインピーダンスは 5 V ロジック、専用ドライバー IC、またはリチウムイオンまたは安定化電源で動作する単純なトランジスタ段と自然に組み合わされます。結果として得られるシステムは、多くの場合、過渡電流が低いため、より優れた電磁両立性を実現します。
5 mm バージョンの 0.1 g の 5 倍である 0.5 g の質量は、機械的堅牢性に貢献します。増加した慣性は、振動によるマイクロフォニック効果に抵抗し、機械的衝撃条件下でより安定した音響出力を提供します。ターゲット環境における低周波の浸透を評価するには、サンプルをリクエストしてください。
産業用機械警報システム - 周囲騒音が 70 dB を超える CNC 機械、プレス機、マテリアルハンドリング装置の緊急停止、故障、過負荷警報
屋外通信インフラストラクチャ - キャビネットへの侵入、停電、基地局、リピータ、ネットワーク ノードの熱逸脱の警告
商用車の内装システム - バン、トラック、建設機械のバックアラーム、シートベルトリマインダー、貨物ドアアラート
農業機械および建設機械 - 振動や粉塵にさらされるトラクター、掘削機、収穫機の動作状況と安全境界の警告
無停電電源装置 (UPS) — データセンターおよび医療グレードのバックアップ電源システムにおけるバッテリー モード、過負荷、メンテナンス アラート
コールドチェーン物流機器 - 冷蔵輸送コンテナおよびウォークイン冷凍庫の温度違反およびドア開放アラーム
MEIDI は、MLT シリーズのすべての生産にわたって一貫した信頼性プロトコルを適用し、MLT-7525-16R に対しても同様の包括的なストレス検証を実施します。
•耐気候性検証 — +80 ± 2 °C で 48 時間の高温保管、-30 ± 2 °C で 48 時間の低温保管、および 5 サイクルの熱衝撃 (-30 °C ↔ +80 °C、30 分間の滞留)
•機械的ストレス試験 - 正弦波振動 (10 ～ 55 Hz、振幅 1.0 mm、XYZ 軸、累積 0.5 時間) および 10 mm の広葉樹への 75 cm の自由落下 (衝撃 3 回)
•耐湿性検証 — 50 ± 5 °C / 90 ～ 95% RH で 48 時間のコンディショニング、その後 2 時間の周囲環境への回復と完全な電気的特性評価
•はんだ付けの完全性確認 — はんだ耐熱性、250 ± 5 °C、10 ± 0.5 秒 (本体とはんだのクリアランス 2.0 mm)、および完全なリフロー プロファイル準拠

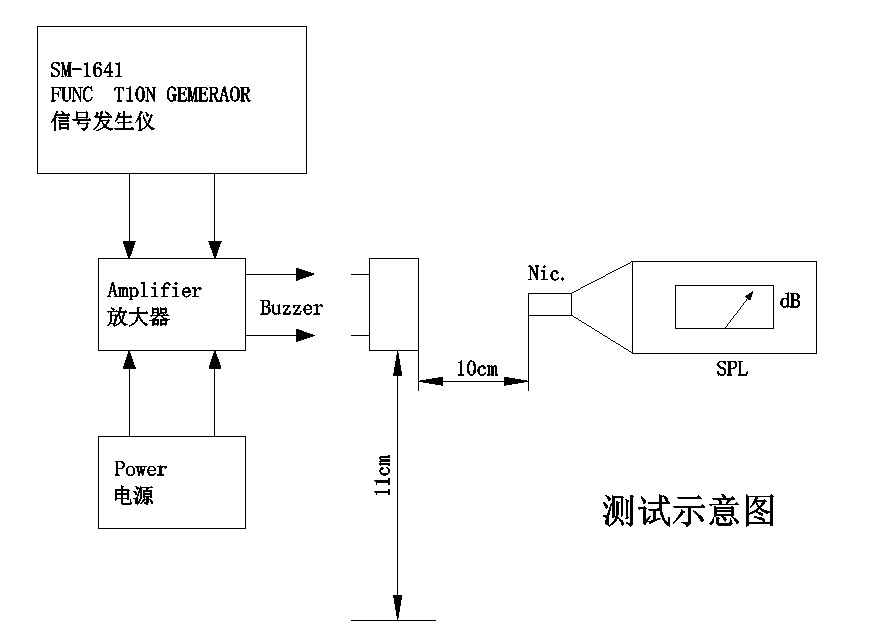

サンプルバッチテストデータ (10 ユニット、3.6 V 標準ドライブ、10 cm) により、音圧 87.3 ～ 89.5 dB、電流 71.0 ～ 72.7 mA、周波数 2705 ～ 2735 Hz、インピーダンス 16.0 ～ 16.7 Ω --- すべてが仕様許容範囲内であることが確認されます。
1. MLT-7525-16R は、小型 SMD ブザーで一般的な 12 Ω ではなく 16 Ω を使用するのはなぜですか?
16 Ω コイルは、3.6 V 定格電圧および 2.5 ～ 4.5 V の動作範囲向けに最適化されています。これらの電圧では、12 Ω コイルは過剰な電流 (3.6 V で最大 300 mA) を引き込み、標準ドライバーの能力を超え、不要な熱を発生します。 16 Ω のインピーダンスは、電流 ≤ 100 mA を維持しながら、2.7 kHz で大きなダイヤフラムを駆動するのに十分なコイルの巻き数を確保します。これは、単純な抵抗の選択ではなく、システムレベルの最適化を表します。
2. MLT-7525-16R は 3.3 V マイクロコントローラー GPIO から直接駆動できますか?

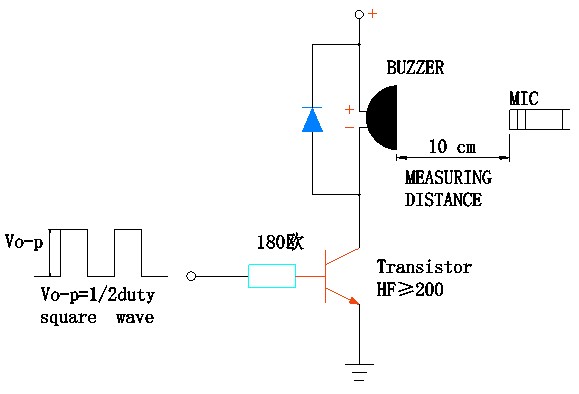

お勧めしません。 3.3 V では、16 Ω コイルは約 206 mA を消費します。これは標準 MCU ピンの一般的な制限である 20 ～ 25 mA をはるかに超えており、永久的な損傷を引き起こす危険があります。単純な NPN トランジスタまたは MOSFET ドライバ段が必要です。 5 V システムの場合、特性評価に使用される標準テスト回路と同様に、汎用トランジスタ (HF ≥ 200) を備えた 180 Ω ベース抵抗によって適切な駆動が提供されます。
3. 実際のアプリケーションにおいて、2.7 kHz の周波数は 4 kHz のブザーとどのように比較されますか?
2.7 kHz の共振周波数は、4 kHz と比較して、騒音環境での優れた透過性と指向性ビームの低減を実現します。人間の聴覚感度はこれらの周波数間で同等です (どちらも 2 ～ 5 kHz の最も感度の高い帯域内にあります)。主なトレードオフは物理的なサイズです。コンパクトなパッケージで 2.7 kHz の共振を達成するには、7.5 mm のハウジングに対応するより大きなダイヤフラムが必要です。環境ノイズにより 4 kHz ブザーが聞こえないアプリケーションの場合、MLT-7525-16R は直接アップグレード パスを提供します。
4. -40 °C の保管温度定格にはどのような意味がありますか?
The extended storage range to -40 °C supports cold-chain logistics, high-altitude equipment, and winter-stored machinery where standard -30 °C limits may be exceeded during transport or idle periods. The operating limit remains -30 °C, meaning the device should not be actively driven below this temperature, but can survive storage excursions to -40 °C without degradation.この区別は、航空宇宙、北極、および極低温に隣接する用途にとって重要です。
5. MLT-7525-16R は、既存の設計のスルーホール磁気ブザーのドロップイン代替品として適していますか?
はい、PCB レイアウトの改訂に伴います。 7.5 mm SMD の設置面積は、多くの 9 mm および 12 mm スルーホール ブザーと同等の基板面積を占め、ドリル穴や手動挿入の必要性を排除します。 85 dB 以上の音圧保証により、産業用警報アプリケーションに設計マージンが提供されます。設計上の主な考慮事項は駆動回路です。スルーホール ブザーは多くの場合、内部発振器を使用して 12 V で動作しますが、MLT-7525-16R は 3.6 V での外部 2.7 kHz 励起を必要とします。単純な発振器または MCU PWM 出力が、以前はアクティブ ブザーによって提供されていた自励発振ドライブを置き換えます。
競合見積、エンジニアリングサンプル、OEM/ODMカスタマイズについては、MEIDIにお問い合わせください。当社のアプリケーション チームは、5 V およびリチウムイオン システムのドライバ回路設計、音響エンクロージャ モデリング、生産ラインのリフロー プロファイルの最適化を支援します。
