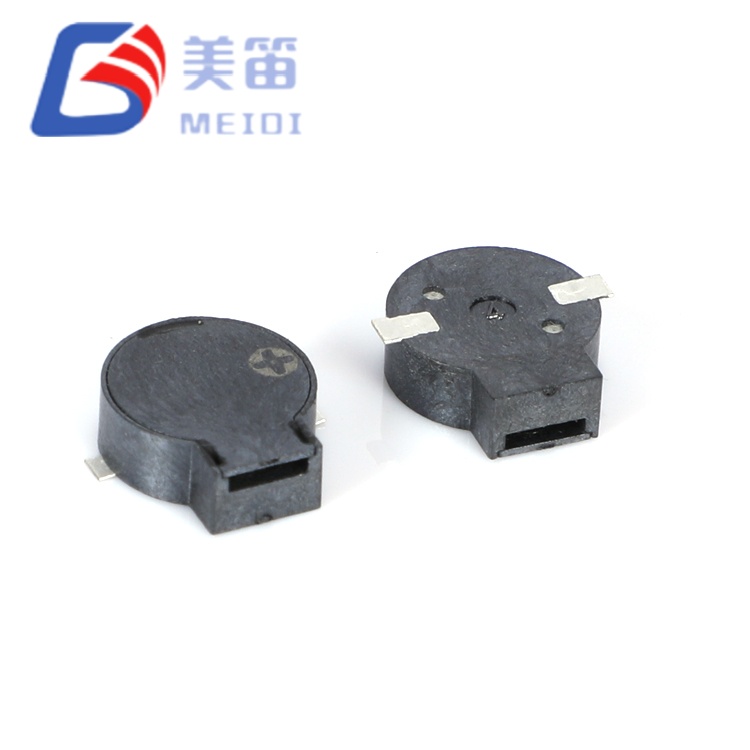

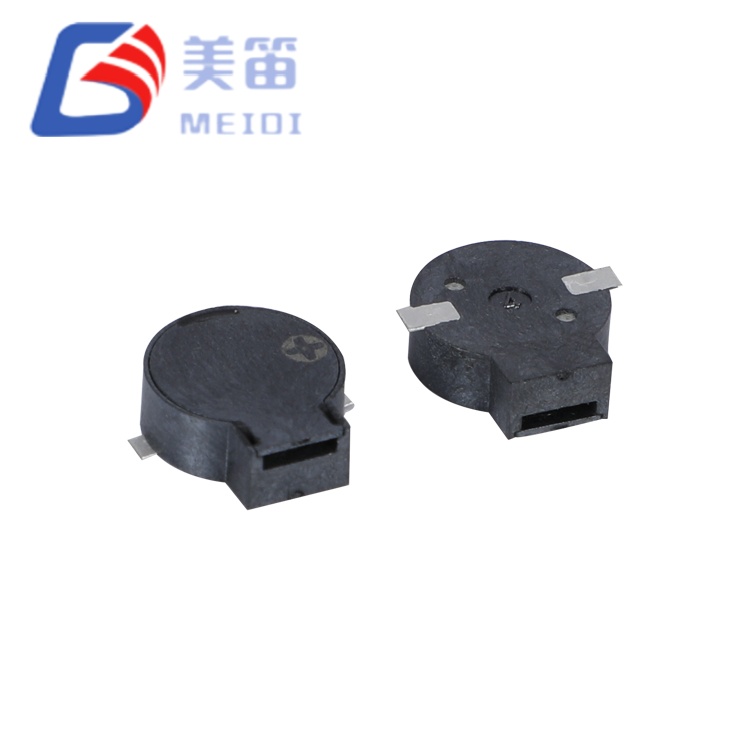

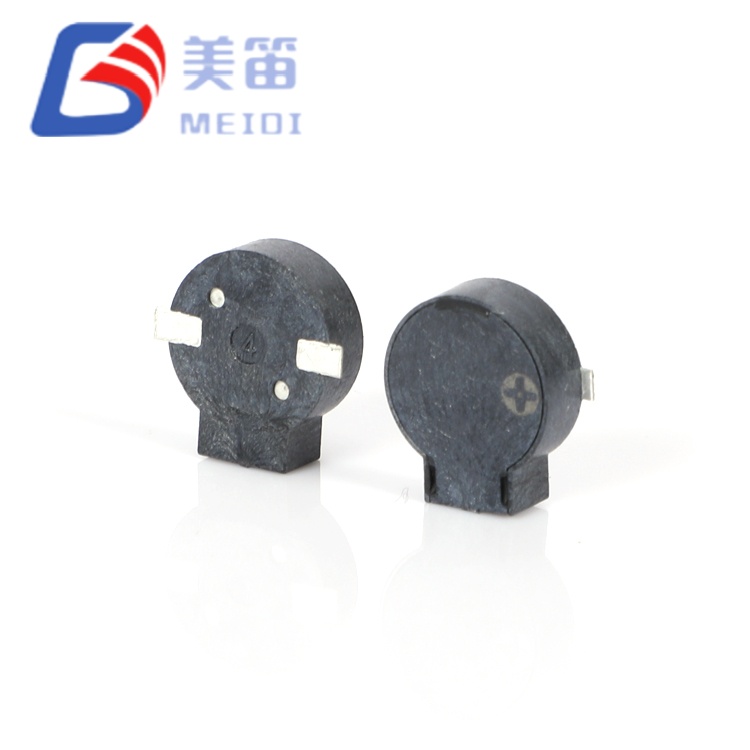

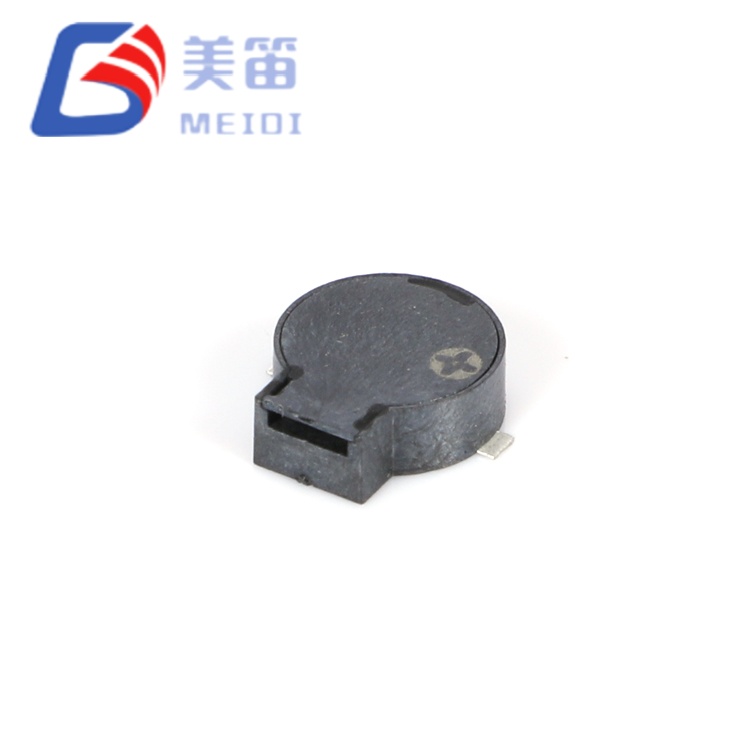

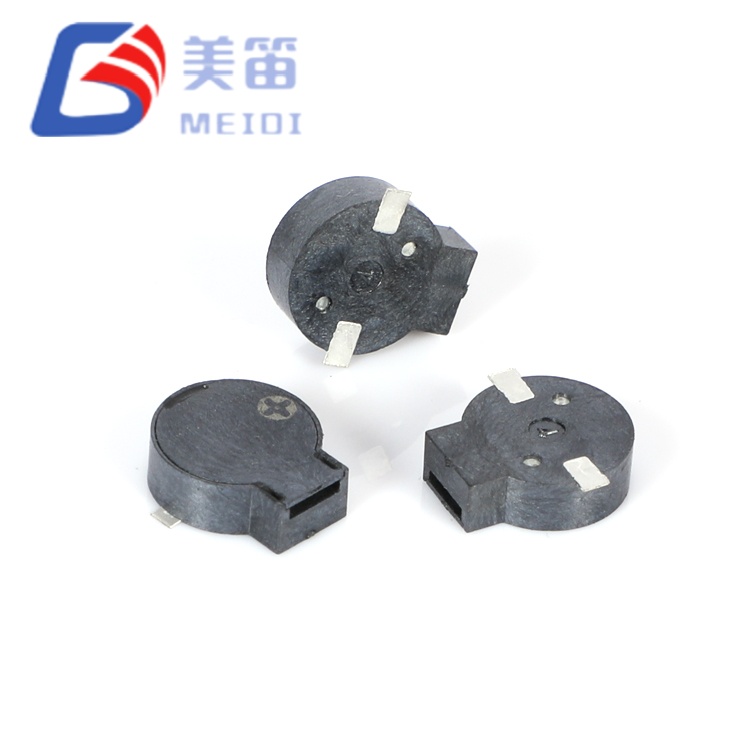

9*3.2mm SMD磁気パッシブブザー

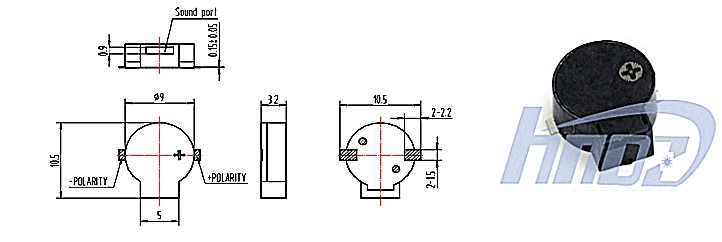

技術仕様

主要な属性

低周波の最適化のための拡張されたキャビティ – 高さ 3.2 mm により、2.5 mm の対応物と比較して内部共振容積が増加し、PCB の設置面積を拡大することなく 2.7 kHz での音響効率が向上します。

デュアルインピーダンス統合プラットフォーム – 同一の 9.0×3.2mm 機械的エンベロープから 16Ω および 32Ω のオプションを選択できるため、製品世代間で駆動電圧アーキテクチャを評価する際の機械的な再設計が不要になります

低周波ノイズの侵入 – 2700Hz の共振中心は、産業用周囲ノイズのスペクトル密度が最小限に抑えられる 2 ～ 3kHz 帯域をターゲットにし、機械や車両環境における警報の知覚性を向上させます。

電圧最適化された電流効率 – 16Ωバリアント ≤100mA @ 3.6V; 32Ωバリアント ≤80mA @ 5V;ターゲットエンクロージャの熱性能とEMI性能を検証する

長期の寒冷地保管 - -40°C 保管定格により、パラメトリック劣化を起こすことなく北極物流、高地機器、冬期保管機械をサポートします

リフロー対応 LCP ハウジング - 黒色液晶ポリマーは、255±5°C の鉛フリー リフロー ピークに最大 3 パスまで耐え、全温度範囲にわたって寸法安定性を維持します。

アプリケーション環境

倉庫オートメーションと物流ロボット – AGV、AMR、高エコーの産業ホールで動作する自動仕分けシステムでの衝突回避、ピッキング完了、充電ドックのアラート

電気自動車の充電インフラストラクチャ – 5V 内部バス アーキテクチャを備えたレベル 2 ウォールボックスおよび DC 急速充電台座の接続ステータス、障害、およびセッション完了トーン

通信エッジ機器 – 5G スモールセル、リモート無線ユニット、および屋外バックホール エンクロージャの温度しきい値、ファン障害、および電源冗長性アラーム

業務用厨房および食品サービス機器 – 対流式オーブン、ブラストチラー、および自動飲料ディスペンサーにおけるサイクル完了、温度到達、ドア半開きのアラート

鉄道および交通機関の車内システム - 24V ～ 5V の安定化サブシステムを備えた、通勤電車、地下鉄車両、路面電車のホームでのドア障害物、次の停留所、および緊急インターホン トーン

産業用ポンプおよびコンプレッサーのコントローラー – 廃水ステーション、HVAC チラー、および空圧配電パネルにおけるキャビテーション、過圧、およびメンテナンス間隔のアラート

製造と信頼性の保証

MEIDI は、両方の MLT-9032 バリアントを、自動コイル巻線、はんだ付け、および音響校正を備えた専用 SMD 組立ラインで生産しています。当社の江蘇工場は ISO 9001:2015 認証を維持しており、すべての生産段階で統計的プロセス管理が適用されています。

各生産バッチは、統一された認定テストを受けます。

電気的特性評価 – コイル抵抗、動作電流、共振周波数の 100% 検証

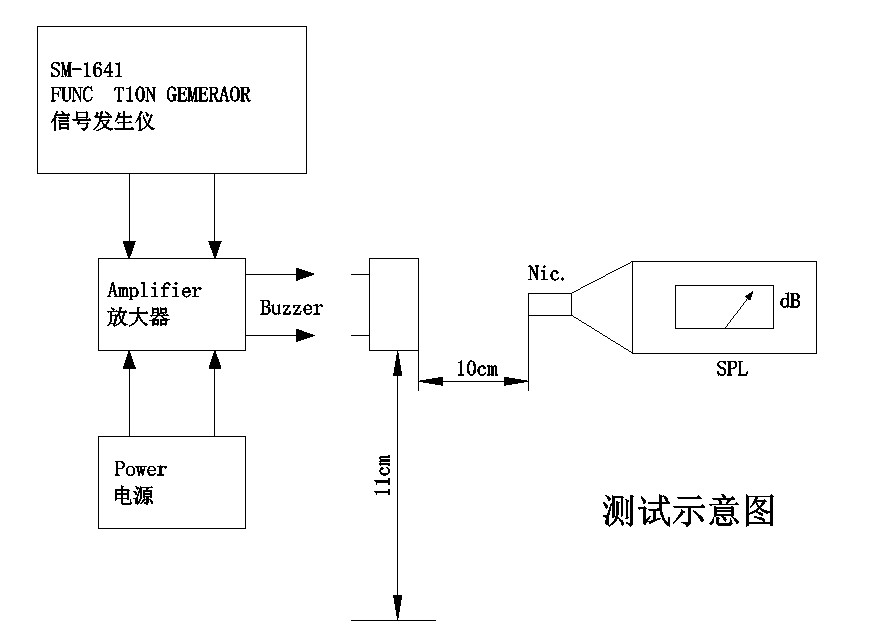

音響検証 - 統計サンプリングにより SPL ≧ 80dB を確認。測定結果は常に 85dB を超えています

耐気候性 – +80°C で 48 時間の高温保管、-30°C で 48 時間の低温保管、および 5 サイクルの熱衝撃 (-30°C ↔ +80°C、極限ごとに 30 分間の滞留)

機械的ストレス - 正弦波振動 (10 ～ 55Hz、振幅 1.0mm、XYZ 軸、合計 0.5 時間) および 10mm の広葉樹への 75cm の自由落下 (衝撃 3 回)

耐湿性 – 50°C / 95% RH で 48 時間、2 時間の回復と電気的特性評価

はんだ耐熱性 – 250°C、10秒間、本体とはんだの隙間2.0mm、さらにリフロープロファイル準拠

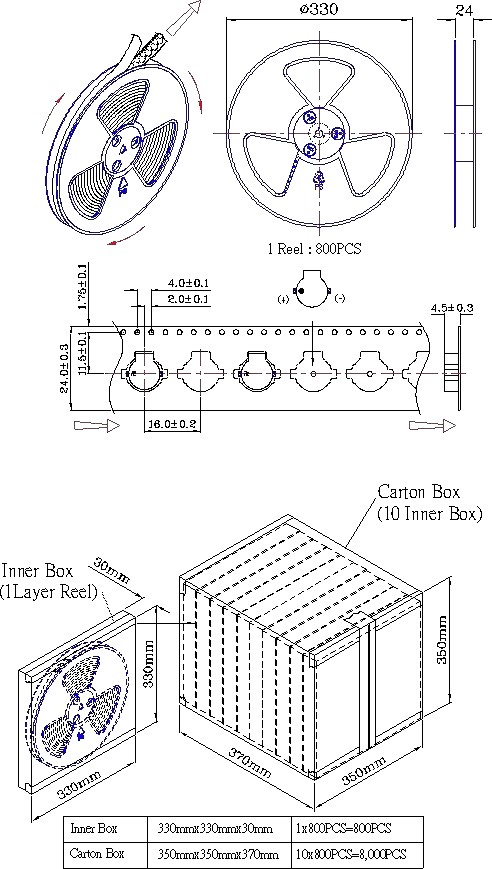

RoHS および REACH 適合文書が入手可能です。ロット識別コードにより、製造日、テスト結果、原材料証明書までの完全なトレーサビリティが提供されます。

統合に関する Q&A

Q1: 3.2mm MLT-9032 は 2.5mm MLT-9025 および 4.0mm MLT-8540 とどう違うのですか?

MLT-9032 の高さは 3.2 mm で、MLT-9025 ファミリーと MLT-8540 ファミリの中間にあたります。音響出力は 3 つすべてで同等 (≥80dB) ですが、キャビティが高いため、オフレゾナンス応答がより安定し、エンクロージャの音響負荷に対する感度が低下します。超スリムなデザインには MLT-9025 を、バランスの取れたクリアランスには MLT-9032 を、垂直方向のスペースが利用可能な最大の音響ヘッドルームには MLT-8540 を選択してください。

Q2: 各バリエーションに推奨される駆動回路は何ですか?

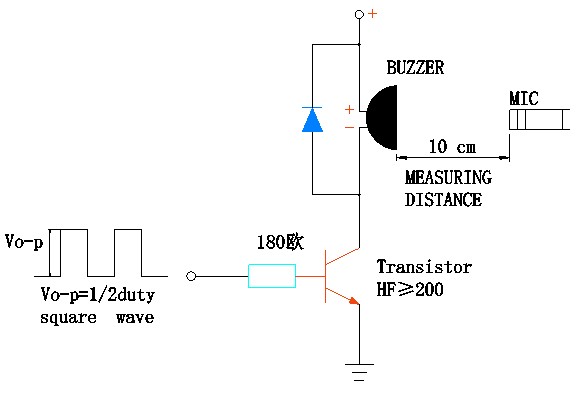

3.6V での 16Ω バリアントの消費電流は 100mA 以下で、対応する MCU GPIO ピン (ピン電流定格 ≥100mA を確認) から直接駆動することも、180Ω ベース抵抗を備えたシンプルな NPN トランジスタ スイッチを通じて駆動することもできます。 5V での 32Ω バリアントの消費電流は 80mA 以下ですが、3.3V ロジックで駆動する場合はドライバ段が必要です。 5V ロジックから、汎用トランジスタを備えた 330Ω ベース抵抗 (h_FE≥ 200) であれば十分なドライブが得られます。スイッチング中の誘導キックバックから駆動素子を保護するために、コイル両端のフライバック ダイオード (1N4148 または同様のもの) は両方のバリエーションで必須です。

Q3: MLT-9032 は、既存の設計のスルーホール磁気ブザーを置き換えることができますか?

はい、スルーホールから SMD パッドまでの PCB レイアウトの改訂が可能です。 9.0mm の円形の設置面積は、一般的な 12mm スルーホール ブザーよりも基板面積が小さく、ドリル穴や手動挿入が不要です。音響出力 (≥80dB) は、多くの 12mm スルーホール同等品と同等以上です。設計上の主な考慮事項はドライブ回路の​​移行です。スルーホール ブザーは多くの場合、内部発振器を使用して 12V で動作しますが、MLT-9032 は 3.6V または 5V での外部 2.7kHz 励起を必要とします。マイクロコントローラの PWM 出力または単純な発振器が自励発振ドライブの代わりになります。

Q4: 高さ 3.2mm は標準的なスマートフォンやタブレットの筐体と互換性がありますか?

3.2 mm のプロファイルは、ほとんどの最新のスマートフォンの Z 軸の予算 (通常は PCB 上 2.0 ～ 2.5 mm) を超えていますが、4.0 ～ 6.0 mm のクリアランスが一般的なタブレット、ラップトップ、産業用ハンドヘルド、および自動車の内部エンクロージャに快適にフィットします。超薄型家電製品には、MLT-9025 (2.5mm) または MLT-5020 (2.0mm) ファミリがより適しています。 MLT‑9032 は、絶対的な薄さよりも音響性能が重視されるアプリケーションをターゲットとしています。

Q5: カスタムの共振周波数またはインピーダンス値は OEM プログラムで利用できますか?

はい。 MEIDI は、中間インピーダンス値、変更された共振周波数 (2.0 ～ 3.5kHz の範囲)、視覚的に識別するための代替ハウジング色、カスタム テープ アンド リール パッケージングなどの OEM/ODM カスタマイズをサポートしています。最小注文数量とリードタイムが適用されます。特定の要件について話し合い、カスタム構成の見積もりを依頼するには、当社の営業チームにお問い合わせください。

Q6: 連続動作時の標準的な音響寿命はどれくらいですか?
