江蘇美迪の専門研究開発チームが高精度、低電力のパッシブ圧電ブザーを開発 包括的な品質管理と周波数、寸法、 そして環境仕様。社内でのセラミック加工、電極印刷、音響 特性評価により、エンジニアリング グループが共振動作と静電容量値を微調整できるようになります 特定の駆動回路要件に適合します。 OEM プロジェクトの場合、ラピッドプロトタイピングと試作 サンプルはバッチレベルのテストデータによってサポートされます。
パッシブ圧電ブザーは、高度なセラミックトランスデューサー技術を活用して、クリアな音声を提供します。 最小限のエネルギー消費で音響出力を実現し、音響出力を完全に制御できるように設計されています。 これらの多用途コンポーネントは、自動車エレクトロニクス、医療機器、 ハイエンドのセキュリティ システム、ポータブル家庭用電化製品、屋外産業用制御 プログラム可能なサウンドパターンが必要なアプリケーション。
圧電セラミック素子は、機械的振動により音波を発生します。 外部AC信号が適用されます。この原理により高周波応答が得られ、 電磁代替品と比較して、広い温度範囲にわたって安定した性能を発揮します。 薄くて軽量な構造により、スペースに制約のある設計への組み込みが可能になります。 音響性能が損なわれます。
エンジニアはこれらのブザーをさまざまな波形で駆動して、独特の警告音を作成できます。 特定の製品要件に合わせた音楽シーケンスや複雑なサウンド パターン。 最小限の電流消費と長い動作寿命を備えたパッシブ圧電 ブザーは、バッテリ駆動の環境負荷の高いアプリケーションにとって実用的な選択肢です。
パッシブ圧電ブザーには発振器が含まれていません。のときのみ音が出ます。 ホスト回路は、交流電圧、通常は方形波または PWM 信号を供給します。 セラミック要素の機械的共振周波数。この共振点は通常、 2kHz と 6kHz は、セラミック ディスクの厚さ、直径、および製造時に設定されます。 基板の剛性。共振点で正確にブザーを駆動すると、最も大きな出力が得られますが、 周波数をわずかに変化させると、異なるピッチ効果を生み出すことができます。の振幅 駆動電圧によってボリュームが制御され、ピークを制限するために直列抵抗を含めることができます。 容量性負荷を流れる電流。
波形は外部で生成されるため、単一のマイクロコントローラー出力で駆動できます。 複数のパッシブ圧電ブザーを並列に接続することも、同じブザーを鳴らすこともできます。 異なるトーンシーケンス。この柔軟性は、アクティブ圧電ブザー、 これには固定の内部発振器が含まれており、電源が投入されると単一のトーンが発せられます。のために 電磁ブザーが提供できるよりも高いピッチの音が必要な設計では、 パッシブ圧電ユニットは、多くの場合、磁気パッシブブザーカバーする 同じ制御ボードからの低周波アラートと高周波アラートの両方。
圧電パッシブブザーと電磁パッシブブザーはどちらも外部駆動信号を必要とします。 しかし、それらの音響特性は異なります。圧電タイプは自然に高い周波数で共振します 通常は 2kHz ～ 6kHz の周波数で、低音域でシャープで突き抜けたトーンを生成します。 電流引き込み。電磁パッシブブザーは、より低い周波数 (多くの場合 200Hz) で動作します。 3kHzまでの範囲で、より暖かく豊かなサウンドを生み出します。多くの場合、圧電バージョンが好まれます。 スタンバイ電流が無視でき、動作時の効率が高いため、バッテリ駆動のデバイスに最適です。 高周波。表面実装アセンブリが必要な場合は、SMD圧電パッシブブザーは、リフロー互換パッケージで同じ外部ドライブ特性を提供します。
MEIDI のパッシブ圧電ブザーは、共振周波数、静電容量、 基板の材質と終端のスタイル。エンジニアリングチームは社内のセラミックを使用しています 実用的な範囲内で音響応答を調整するための配合と電極のパターニング。 量産の場合、サンプルには周波数を網羅した特性評価レポートが付属しています。 レスポンス、音圧レベル、インピーダンスを測定できるため、性能を確認できます。 設計を完成させる前に、ターゲット エンクロージャを確認してください。 ISO9001 認証プロセスには以下も含まれます。 熱サイクル、湿度保管、振動などの定期的な信頼性テスト 耐久性。
Q: パッシブ圧電ブザーの駆動にはどのような波形タイプを使用できますか?
A: エンジニアは方形波、正弦波、または PWM パルス列を使用できます。波形の形状 音の高調波成分に影響を与えますが、共振周波数では方形波が影響します。 通常、最も高い音圧レベルが生成されます。ピークツーピーク電圧を維持する必要がある セラミックの減極を避けるために、ブザーの定格動作範囲内で使用してください。
Q: パッシブ圧電ブザーはマイクロコントローラーのピンから直接駆動できますか?
A: はい、ピンの電圧がブザーの動作範囲内にあり、 マイクロコントローラーは必要な電流を供給できます。より大きな出力の場合、または低電圧を使用する場合 ロジックでは、駆動振幅を増やすためにトランジスタ バッファを推奨します。
以下の表は、このシリーズの全製品の標準仕様を示しています。ご要望に応じてカスタマイズされたソリューションをご利用いただけます。さらなるカスタマイズ要件についてはお気軽にお問い合わせください。

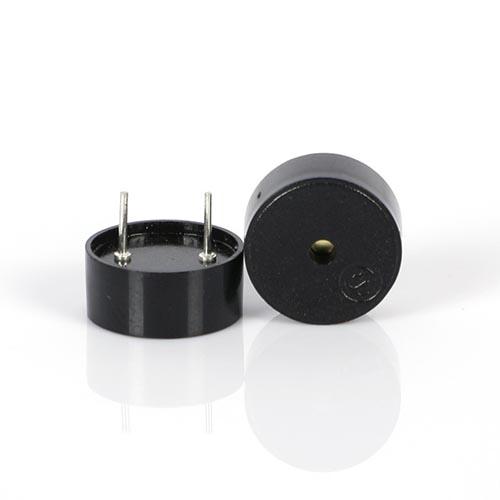

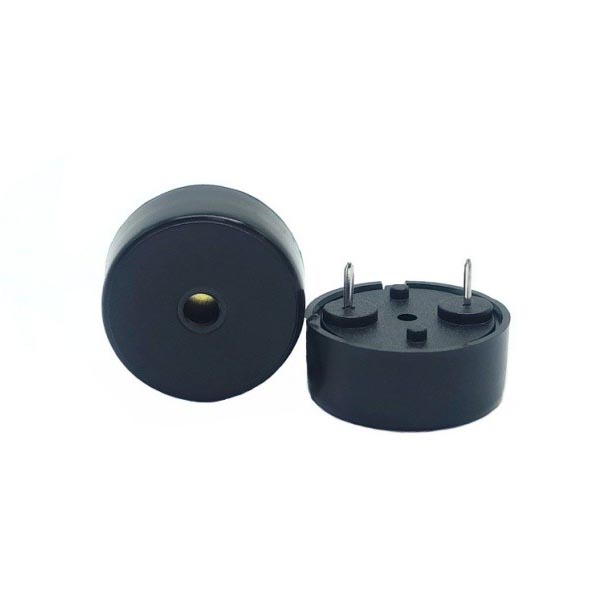

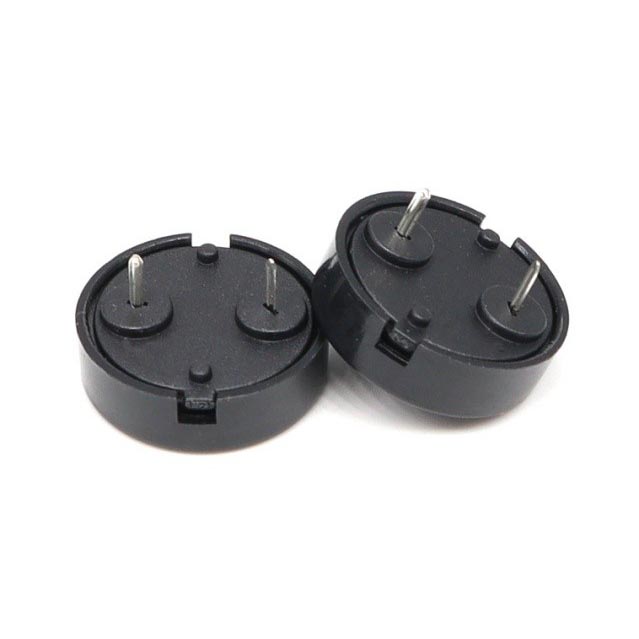

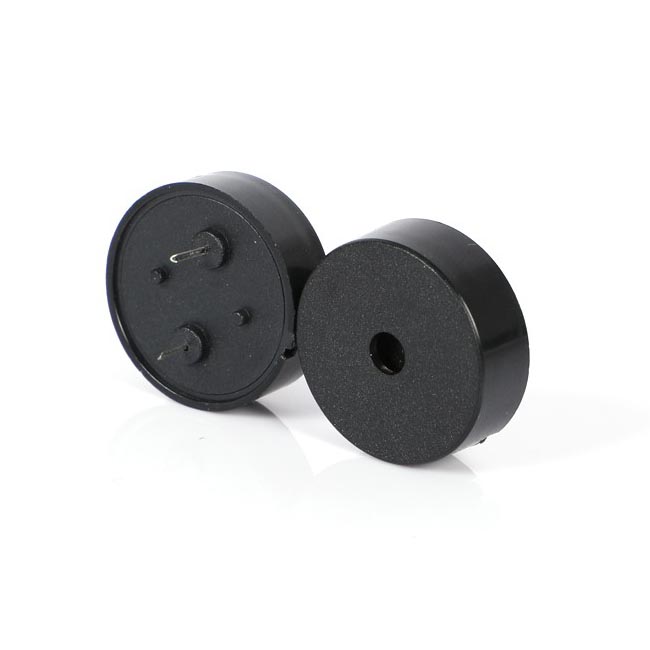

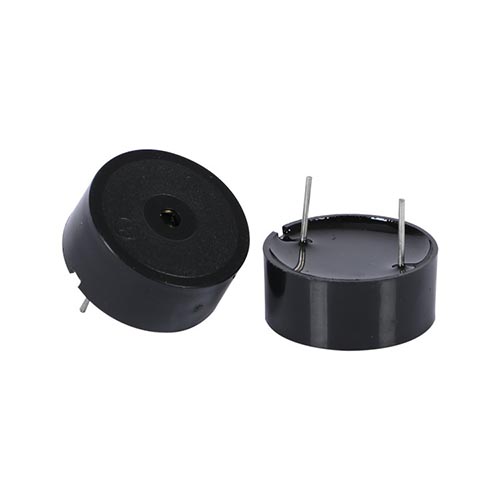

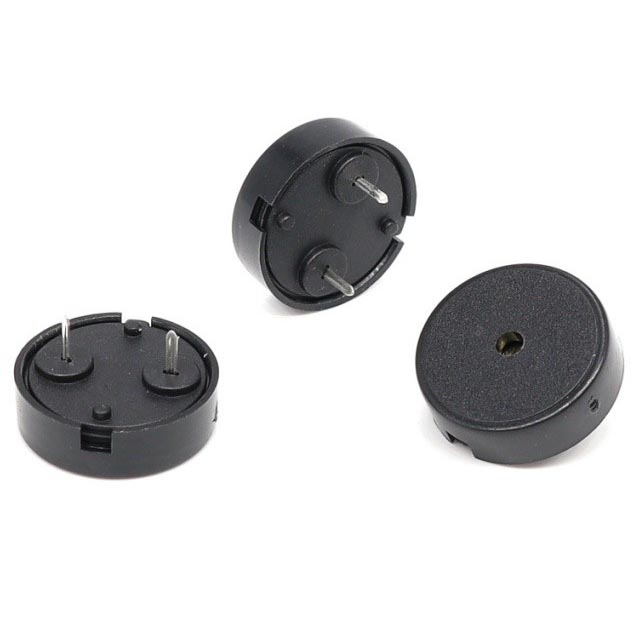

| モデル | 製品イメージ | 定格電圧(Vp-p) | 動作電圧(Vp-p) | 音圧レベル @10cm (dB) | 動作電流(mA) | 共振周波数 (Hz) | 使用温度(℃) | 重量(g) | 寸法(mm) |
| HNR-1255 PA6.5 |
|
5 | 1～30 | ≥80 @4000Hz 5Vp-p | ≤10 @4000Hz 5Vp-p | 4000±500 | -20～+70 | 0.60±0.2 | Ø12.5×5.5 |
| HNR-1404 |
|
5 | 1～30 | ≥70 @4000Hz 5Vp-p | ≤5 @4000Hz 5Vp-p | 4000 | -20～+60 | 0.45±0.1 | Ø13.0×2.5 |
| HNR-1404 PA7.5 |
|
5 | 1～30 | ≥80 @4000Hz 5Vp-p | ≤10 @4000Hz 5Vp-p | 4000 | -20～+70 | 0.67±0.1 | Ø13.8×4.0 |
| HNR-1708 PA10 |
|
12 | 1～30 | ≥75 @2000Hz 12Vp-p | ≤5 @2000Hz 12Vp-p | 2000±500 | -20～+70 | 1.4 | Ø17.0×8.0 |
| HNR-1708 |
|
12 | 1～30 | ≥85 @3000Hz 12Vp-p | ≤5 @3000Hz 12Vp-p | 3000±500 | -20～+70 | 1 | Ø17.0×8.0 |
| HNR-2207 |
|
12 | 1～30 | ≥85 @3500Hz 12Vp-p | ≤8 @3500Hz 12Vp-p | 3500±500 | -20～+70 | 3 | Ø23.0×9.8 |
| HNR-2310A |
|
12 | 1～30 | ≥85 @3500Hz 12Vp-p | ≤8 @3500Hz 12Vp-p | 3500±500 | -20～+70 | 3 | Ø23.0×9.8 |
