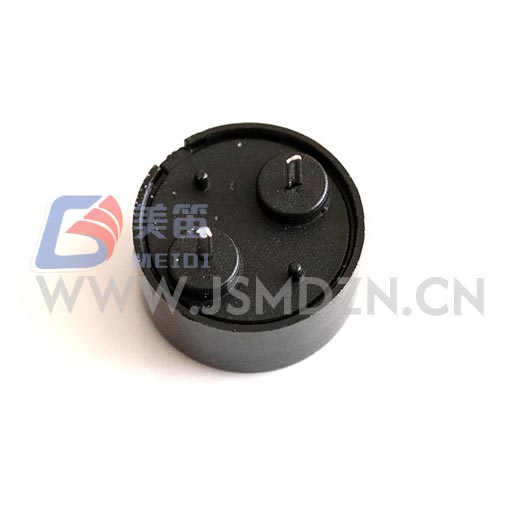

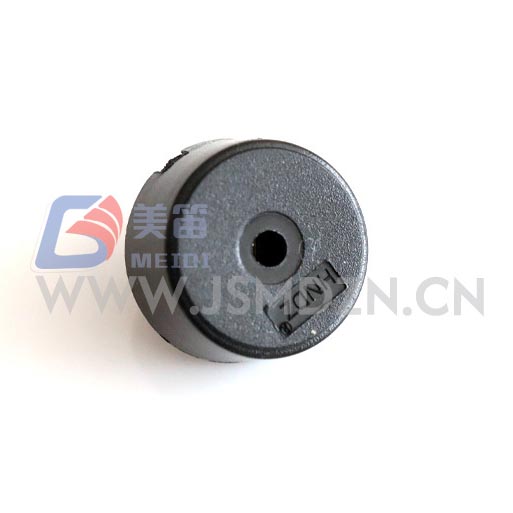

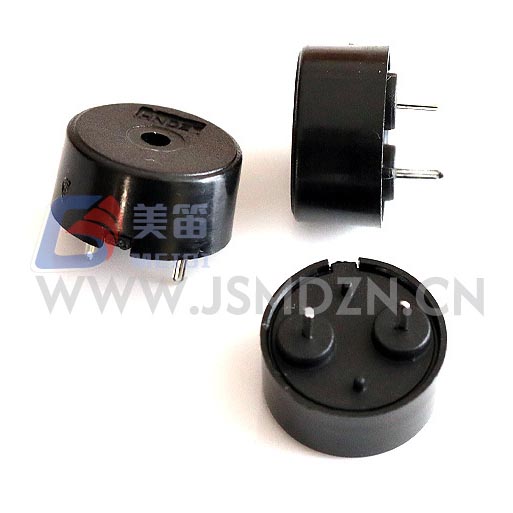

1404 ポゴピン付き圧電パッシブブザー

ポゴピン付き 1404 圧電パッシブ ブザーは、コンパクトなスルーホール パッシブ ブザーです。 外部ACドライブ信号を使用してサウンドを生成します。直径13.8mmで、 わずか 4.0mm の薄型で、スペースに制約のある PCB レイアウトに適合します。 5Vp‑p 4000Hz の方形波は、少なくとも 80dB の音圧レベルを生成します。 10mA以下の電流を流しながら10cm。駆動回路は信号を受け入れることができます 1V ～ 30V のピークツーピークで、設計者はロジック レベルを柔軟に使用できます。 直接出力するか、電圧をブーストして音量を上げます。黒色の PBT ハウジング 手はんだ付け温度に耐え、-20℃から +70℃。

駆動回路の統合

このブザーは受動部品であるため、外部 AC 波形が必要です。 操作用。 4000HzのPWM出力として構成されたマイクロコントローラーGPIO は一般的な解決策です。ロジック電圧が 3.3V または 5V の場合、音声出力は 定格の 80dB よりも低くなります。単純なトランジスタバッファは、 1 ～ 30Vp‑p の範囲内で必要な電圧まで駆動レベルを上げます。の ブザーの容量性の性質（通常は約 12nF）により、短時間の電流が発生します。 信号遷移中のスパイク。範囲内の小さな直列抵抗 100 ～ 330Ω は、音量を大幅に低下させることなく、ピーク電流を制限するのに役立ちます。

製造アセンブリの場合は、350℃で 2 ～ 5 分間手はんだ付けを推奨します。 ジョイントごとに秒数、最大 3 つの熱サイクル。ハウジングを保管してください 変形を防ぐため、はんだごてから2.0mm以上離してください。

アプリケーションシナリオ

HNR-1404 PA7.5 のパッシブ設計は、次のような機器に最適です。 すでに PWM または方形波信号を生成しています。電池式機器 低駆動電流と静止発振器の不在による利点が得られます。 ロードします。 12V または 24V DC レールで動作する産業用パネルは直接駆動可能 ブザーは広い電圧許容範囲内にあることを確認してください。家庭用電化製品など スマートホームセンサーやハンドヘルドテスターも設置面積が小さいことを高く評価しています スルーホール取り付けも可能です。特定の機能が必要なアプリケーション向け 安全性または規制認証については、事前に MEIDI にご確認ください。 デザインを仕上げ中。

よくある質問

このブザーにはどのような駆動信号が必要ですか?

AC 信号、通常は約 100 °C の方形波または PWM が必要です。 4000Hz。安定した DC 電圧では音が出ず、損傷する可能性があります。 圧電素子。

マイクロコントローラーのピンから直接駆動できますか?

はい、ピンの出力電圧が 1 ～ 30Vp‑p の範囲内にある場合は可能です。 3.3V時 または 5V ロジック レベルの場合、サウンド出力は定格 80dB を下回ります。あ トランジスタバッファを追加して、駆動電圧と音量を高めることができます。

どのようなはんだ付け方法が推奨されますか?

350℃に設定したコテによる手はんだ付けが標準的な方法です。それぞれ ジョイントは 2 ～ 5 秒間加熱する必要があり、最大 3 回の再加工サイクルが必要です。 許容できる。ハウジングがはんだに直接触れないようにしてください。

技術的なお問い合わせ

完全なデータシート、周波数応答プロット、またはバッチ固有のテストの場合 レポートについては、プロジェクト要件を MEIDI にお問い合わせください。エンジニアリング サポートは通常 1 営業日以内に回答します。
