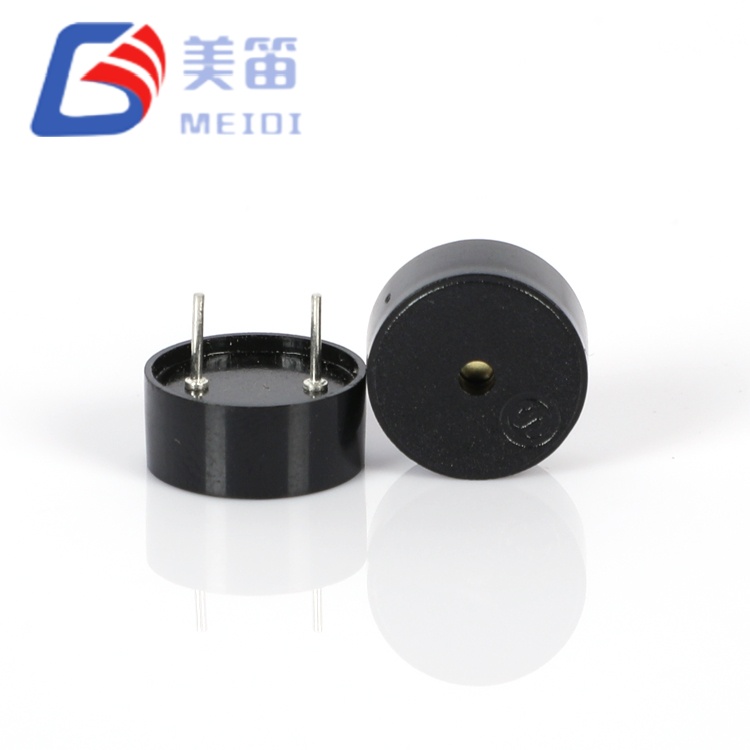

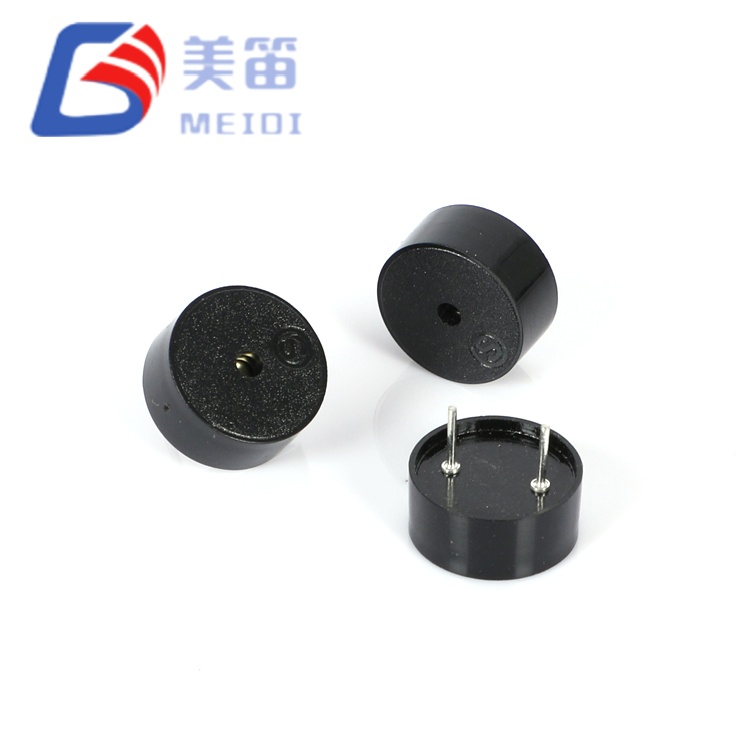

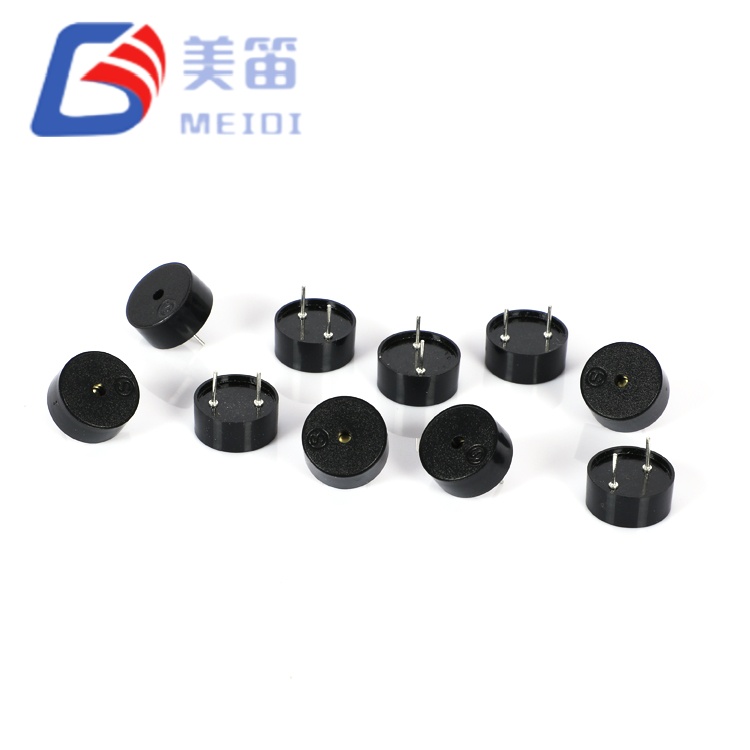

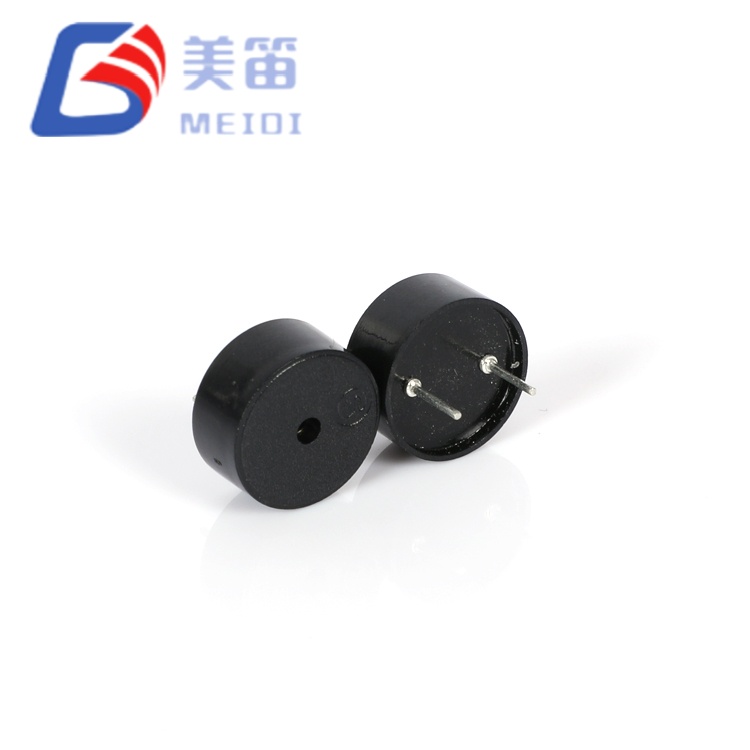

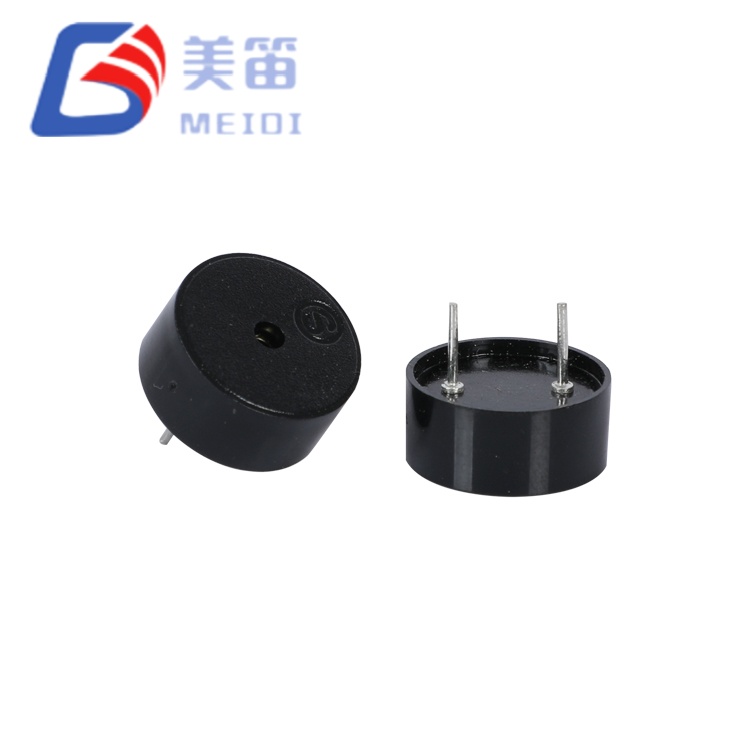

1255 ポゴピン付き圧電パッシブブザー

Model:HNR-1255 PA6.5

ポゴピン付き 1255 圧電パッシブブザーは、スルーホール取り付け構成の圧電パッシブブザーです。受動デバイスとして、可聴出力を生成するには、外部 AC 駆動信号 (通常は 4000 ± 500 Hz またはその付近の共振周波数の方形波または PWM) が必要です。
1 ～ 30 V の動作電圧範囲は、駆動信号のピークツーピーク振幅に対して指定されています。定格電圧は試験条件の参考値として 5 V です。
直径 12.5 ± 0.3 mm および高さ 5.5 ± 0.5 mm が、スルーホールの機械的エンベロープを定義します。本体質量は0.60±0.2gです。黒色の PBT ハウジング材料は、製品仕様に記載されているウェーブはんだ付けおよび手動はんだ付けの温度プロファイルとの互換性を目的として指定されています。
技術的なお問い合わせ、サンプル評価、またはボリューム価格については、MEIDI にお問い合わせください。

お問い合わせを送信

製品説明

ポゴピン付き 1255 圧電パッシブブザーは、外部 AC に依存するスルーホールパッシブサウンダです。信号を駆動して可聴音を生成します。直径12.5mmと5.5mmの寸法高さが高く、狭い PCB スペースにフィットし、最小限の音圧を実現します 4000Hz、5Vp‑pの方形波で駆動した場合、10cmで80dB。現在このような条件下では消費電力は 10mA 以下にとどまり、ドライブは電圧範囲は 1V ～ 30V ピークツーピークで、直接接続が可能ロジックレベル出力または高電圧産業用バスに接続します。黒のPBT ハウジングはウェーブはんだ付けと手動はんだ付けの両方をサポートし、さまざまな環境で動作します。温度範囲は-20℃～+70℃です。

技術仕様

パラメータ	価値	試験条件
製品タイプ	圧電パッシブブザー（スルーホール）	—
定格電圧	5Vp‑p	参考試験条件
動作電圧	1～30Vp‑p	駆動信号範囲
10cmでの音声出力	≧80dB	5Vp‑p、4000Hz方形波
消費電流	≤ 10mA	5Vp‑p、4000Hz方形波
共振周波数	4000±500Hz	定格条件時
動作温度	-20℃～+70℃	継続的
保管温度	-30℃～+80℃	非動作中
寸法（直径×高さ）	12.5±0.3×5.5±0.5mm	ピンを除く本体
重さ	0.60±0.2g	典型的な
ハウジング材質	黒PBT	—
ウェーブはんだ付け ★	260±5℃、4～6秒	2 ～ 3 サイクルを推奨
手はんだ ★	350±10℃、2～5秒	2 ～ 3 サイクルを推奨
はんだ耐熱性	250±5℃、10±0.5秒	本体はんだから2.0mm

代表的なバッチデータ

以下の表には、5Vp-p でテストされた 10 ユニットのサンプルからの測定値が含まれています。 4000Hzの方形波。結果は、典型的な生産均一性と保証された制限ではありません。指定されたパフォーマンスエンベロープについては、を参照してください。上記の技術仕様。

いいえ。	音圧レベル (dB)	電流(mA)	静電容量 (nF)	直径(mm)	ふーむ）
1	84	0.68	11.7	12.01	5.51
2	83	0.69	12.2	11.98	5.53
3	85	0.72	12.3	12.03	5.54
4	84	0.78	11.9	11.99	5.55
5	85	0.76	12.5	11.97	5.53
6	86	0.72	11.8	11.99	5.51
7	85	0.64	12.3	12.02	5.51
8	83	0.69	12.1	12.05	5.53
9	84	0.73	14.2	12.02	5.51
10	83	0.63	11.9	11.98	5.54

静電容量値はテストレポートのヘッダーから取得され、レポートの一部ではありません。コア仕様。生産バッチ固有のデータについては、MEIDI にお問い合わせください。

駆動信号と回路の統合

1255 圧電パッシブブザー (ポゴピン付き) はパッシブブザーであるため、ホストシステムに依存します。 4000Hzを中心とした方形波またはPWM信号を提供します。マイクロコントローラータイマー出力は直接ソースとして機能しますが、音圧は変化します。 3.3V または 5V ロジックレベルでは、フル 30Vp-p 機能よりも低くなります。 MCU ピン間に単純なトランジスタバッファまたはロジックゲートドライバを追加するブザーにより、駆動振幅を独立して増加させることができます。マイクロコントローラーの電源。容量性負荷は通常約 12nF、各信号エッジで短時間の電流ピークが発生します。小さな直列抵抗器 (100Ω ～ 330Ω) は、音響出力を維持しながらこれらのピークを制限するのに役立ちます。

ウェーブはんだ付けと手動はんだ付けの両方がサポートされています。ウェーブはんだ付けが行われます 260℃ 4 ～ 6 秒、手はんだ付け 350℃ 2 ～ 5 秒。最大 3 回の熱サイクルが許可され、ハウジングは次の温度に保つ必要があります。はんだ槽またはこて先から2.0mm以上離してください。

製造の信頼性と品質管理

MEIDI は、製品の各製造ロットに 7 項目の信頼性プロトコルを適用します。 HNR-1255 PA6.5、製品仕様と一致しています。テストシーケンスには、長時間にわたる湿気への曝露、高温および低温が含まれます。保管、熱サイクル、機械的落下、振動、はんだ熱抵抗。各ストレスの後、部品は部屋で回復させられます電気的および寸法を検証する前に、温度を 2 時間保持します。すべてのテストは同社の ISO9001 の枠組み内で実施されます。認定された品質システムとバッチレベルのレポートを提供できます。大量出荷。

アプリケーションの適合性

このブザーのパッシブアーキテクチャは、次のような設計に適しています。すでに PWM または方形波出力を生成しています。ポータブル機器の操作バッテリーからの駆動電流は 10mA と控えめで、静止発振器負荷がないこと。 12V の産業用パネルまたは 24V DC 電源により、幅広い電圧内でブザーを直接駆動できます。寛容さ。スマートホームセンサーやハンドヘルドなどの家庭用電化製品診断ツールも 12.5 mm の設置面積を高く評価します。アプリケーション用特定の安全性または医学的認証が必要な場合は、ご相談ください。 MEIDI に現在の準拠状況を確認してください。
