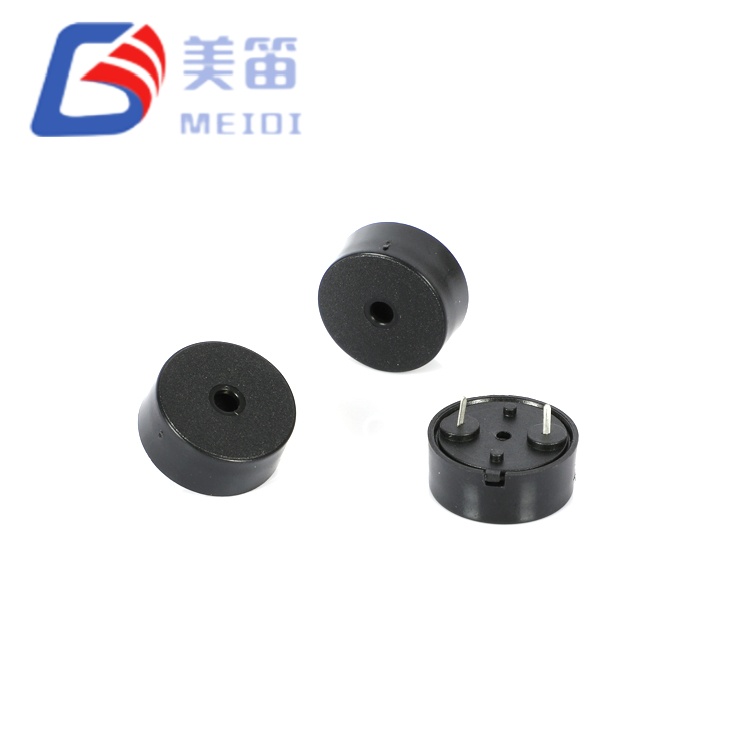

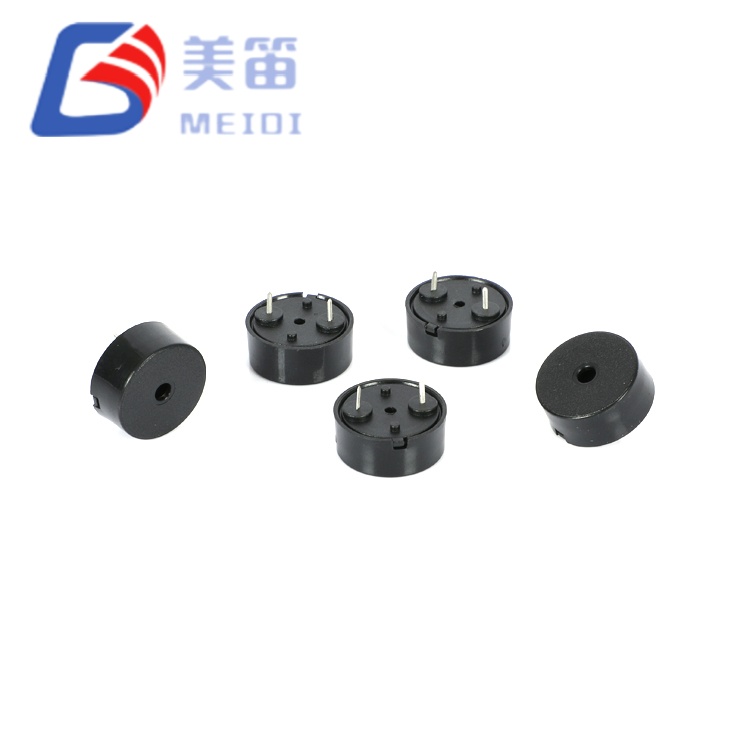

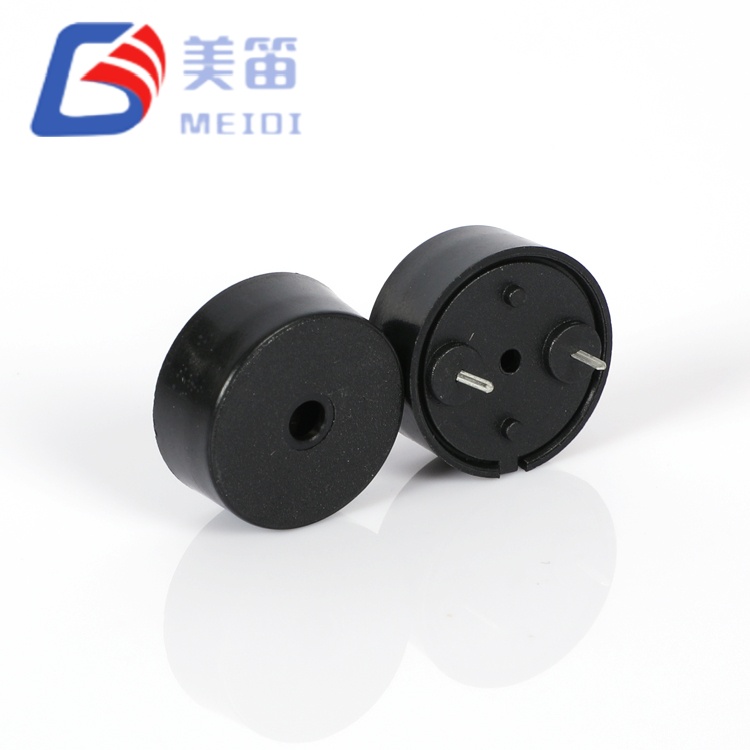

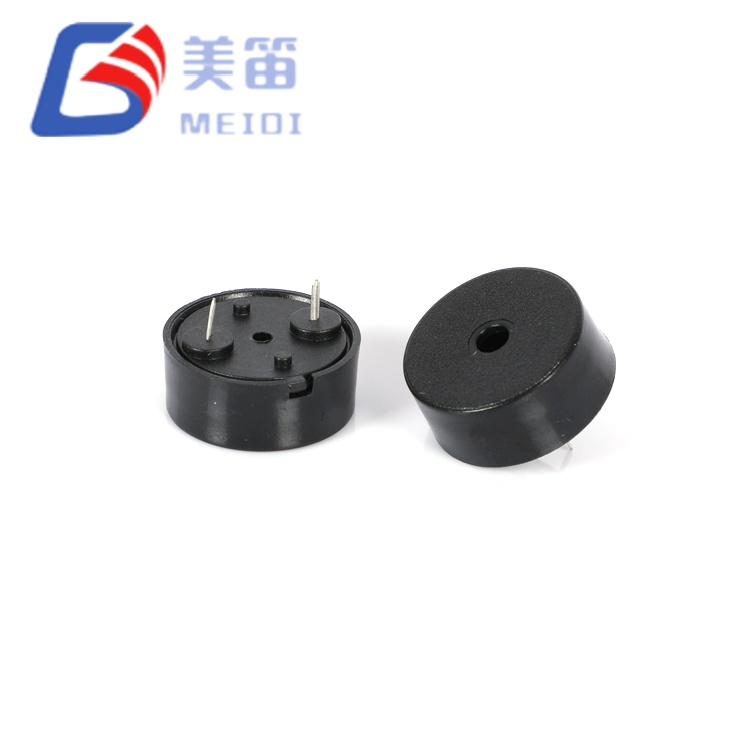

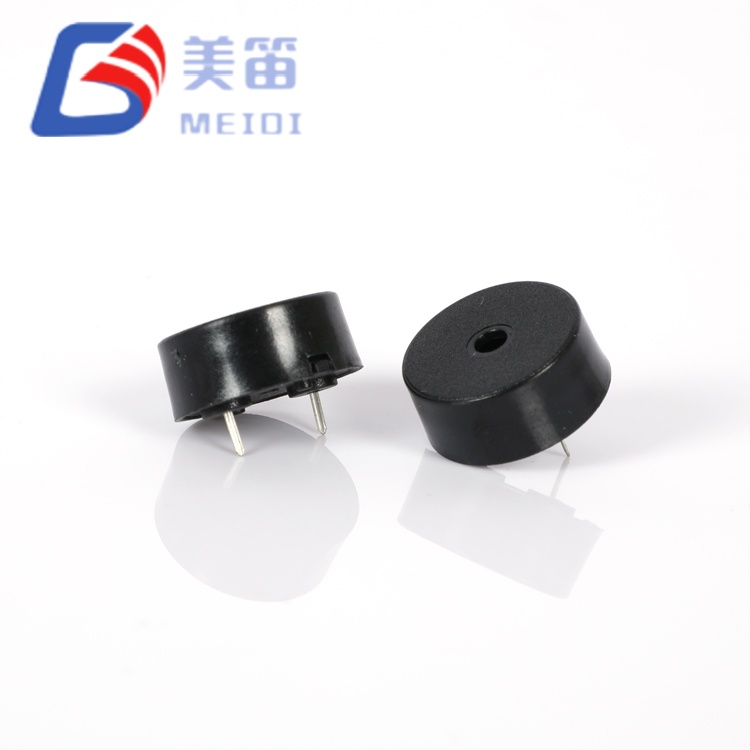

1707 ポゴピン付き圧電パッシブブザー

ポゴピン付き 1707 圧電パッシブブザーは、外部信号を受け入れるように構築されたスルーホールパッシブサウンダです。 音源生成用のAC駆動信号です。直径 17 mm の設置面積を占めます。 高さは7.5mmで、適度なスペースがあるPCBレイアウトに適しています。 拘束された。 4000Hzで5Vp‑pの定格ドライブレベルにより、サウンドを実現します。 消費電流を 10mA 以下に保ちながら、10cm で少なくとも 85dB の圧力。 動作電圧範囲は 1V ～ 30V のピークツーピークに及ぶため、設計者は ブザーをマイクロコントローラーのピンに直接接続したり、信号をブーストしたりできます。 より高い音響出力。ブラックのPBTハウジングはウェーブとマニュアルに対応 はんだ付けプロファイルを維持し、動作温度全体にわたって機械的に安定した状態を維持します。 −20℃〜＋70℃の範囲。

ドライブの構成と組み立て

ポゴピンを備えたこの 1707 圧電パッシブブザーには、中心を中心とする外部方形波または PWM 信号が必要です。 4000Hz。一般的なアプローチは、マイクロコントローラーのタイマー出力を使用することです。 3.3V または 5V ロジック レベルの音圧は、定格の 85dB よりも低くなります。 より大きな音量を実現するには、トランジスタ バッファまたはロジック ゲートによりドライブのレベルを上げることができます。 振幅は最大 30Vp‑p まで。ブザーの容量性負荷の概略 一般的なビルドでは 12nF で、各信号エッジで過渡電流スパイクが生成されます。 100Ω ～ 330Ω の範囲の小さな直列抵抗を挿入すると、これらを管理するのに役立ちます。 音量が大幅に低下することなくピークに達します。

製造時には、260℃、4 ～ 6 秒のウェーブはんだ付けを推奨します。マニュアル 350℃ 2 ～ 5 秒のはんだ付けもサポートされており、最大 3 つのサーマル サイクルは許可されます。ハウジングとの隙間は2.0mm以上確保してください。 はんだ源。

アプリケーションシナリオ

すでに方形波または PWM 出力を生成している機器は、これを統合できます。 余分な発振回路を追加することなくブザーを鳴らします。電池式デバイス 消費電流が 10mA と控えめで、スタンバイ電流がないという利点があります。 12V または 24V DC バスで動作する産業用パネルはブザーを直接駆動できます 1 ～ 30Vp‑p の範囲内で。スマートホームセンサーなどの消費者向け製品、 ポータブル医療ツールやハンドヘルド検査機器も 17mm に適合します。 足跡。使用目的が安全関連または規制環境に関わる場合、 該当する認証を確認するには MEIDI にお問い合わせください。

よくある質問

HNR-1707 PA10 にはどのような駆動信号が必要ですか?

AC 波形、通常は約 100 ℃ の方形波または PWM で駆動する必要があります。 4000Hz。直流電圧だけでは音は出ませんし、素子を傷める可能性があります。

マイクロコントローラーのピンから直接駆動できますか?

はい、ピンのピークツーピーク電圧が 1 ～ 30V の範囲内であれば可能です。 3.3V または 5V ロジックでは、音声出力は定格 85dB よりも低くなります。 より大音量の警報が必要な場合は、トランジスタバッファにより駆動レベルを上げることができます。

どのようなはんだ付けプロファイルが推奨されますか?

大量の組み立てには、260℃、4 ～ 6 秒間のウェーブはんだ付けが推奨されます。 350℃、2～5秒の手はんだも制限付きでOK 3 つの熱サイクル。ハウジングは必ず 2.0mm 以上離してください。 はんだ槽またはコテ先。

共振周波数に公差はありますか？

仕様では中心周波数が 4000Hz と記載されていますが、公差は記載されていません。 周波数に敏感な設計の場合、MEIDI は追加の特性評価を提供できます 本番環境で予想される範囲を定義するのに役立つデータ。

技術的なお問い合わせ

完全なデータシート、周波数応答曲線、またはバッチ固有の品質については、 レコードについては、プロジェクトの詳細を MEIDI にお問い合わせください。エンジニアリングサポート 通常、1 営業日以内に返信します。
