Jiangsu Meidi のアクティブ圧電ブザーの製造では、高精度の発振器校正と自動化されたセラミック トランスデューサ テストが組み合わされています。各ユニットは動作電圧範囲全体にわたって音響特性評価を受け、サンプリングされたバッチには環境ストレス スクリーニングが適用されます。技術専門家がクライアントと直接連携して、特殊な導入シナリオに合わせて周波数パラメータ、電圧しきい値、筐体寸法を微調整します。
アクティブ圧電ブザーは、内蔵発振回路と高効率セラミックトランスデューサを統合しているため、定格電圧範囲内で DC 電源を供給すると、すぐに固定周波数のトーンが生成されます。これらの内蔵コンポーネントは、煙感知器、ガス警報器、産業用警告パネル、医療警報装置、および自動車の駐車センサーなどに広く導入されており、大音量の低電力警報信号が安全にとって重要です。駆動電子機器がすでにブザー内に組み込まれているため、ホスト システムはマイクロコントローラーの PWM 出力や外部信号発生器を必要とせず、コンポーネント数が減り、回路レイアウトが簡素化されます。
圧電セラミック構造は、周囲の騒音を遮断する貫通音を生成し、音響的に厳しい環境でも警告が意図した受信者に確実に届きます。とは異なり、磁気アクティブブザーはコイルと強磁性ダイヤフラムを使用して低音を生成しますが、アクティブ圧電タイプは通常 2kHz ～ 6kHz の高い周波数で動作し、消費電流が少なくなります。このため、電力消費がサービス間隔に直接影響するバッテリ駆動の機器に特に適しています。
内部発振器は、金属基板に接着された薄いセラミック ディスクである圧電素子の共振周波数に同調されます。電力が供給されると、回路は方形波駆動を生成し、これによりセラミックが共振点で膨張および収縮し、音響出力が最大化されます。発振周波数は機械的に固定されているため、アクティブ圧電ブザーは可変ピッチを必要とする用途には適していません。さまざまなトーンが必要なデザインの場合、パッシブ圧電ブザーまたは磁気パッシブブザーマイクロコントローラーの PWM 信号によって駆動されるため、より高い柔軟性が得られます。
音圧レベルは通常、ハウジングの設計と駆動電圧に応じて、10cm で 80dB ～ 100dB の範囲になります。堅牢なセラミック素子は、-20℃ ～ +70℃ の極端な温度と機械的振動に耐え、過酷な動作環境でもアクティブ圧電ブザーの信頼性を高めます。非常に高い周囲騒音に対しては、専用の警報ブザーカスタマイズされた音響チャンバーを使用すると、さらに高い出力を提供できます。

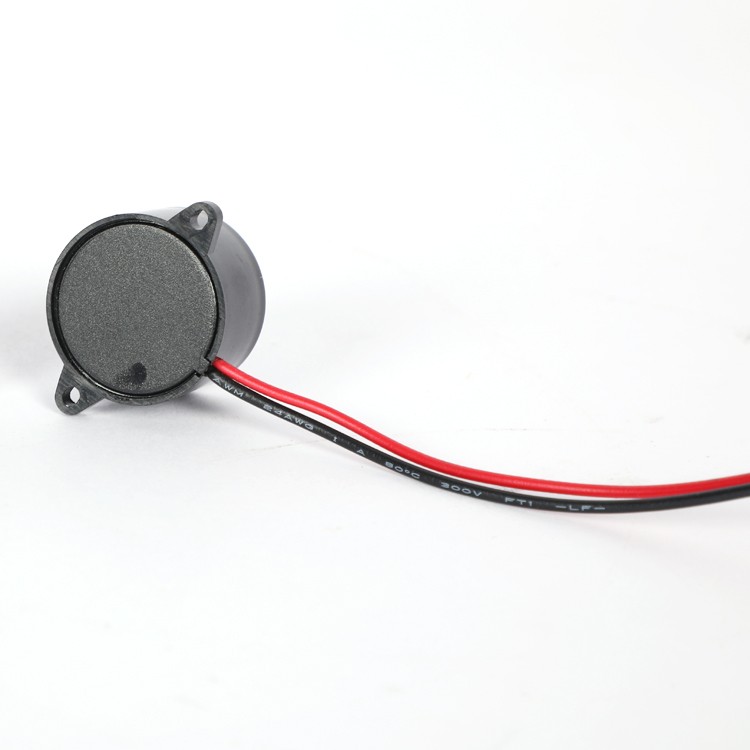

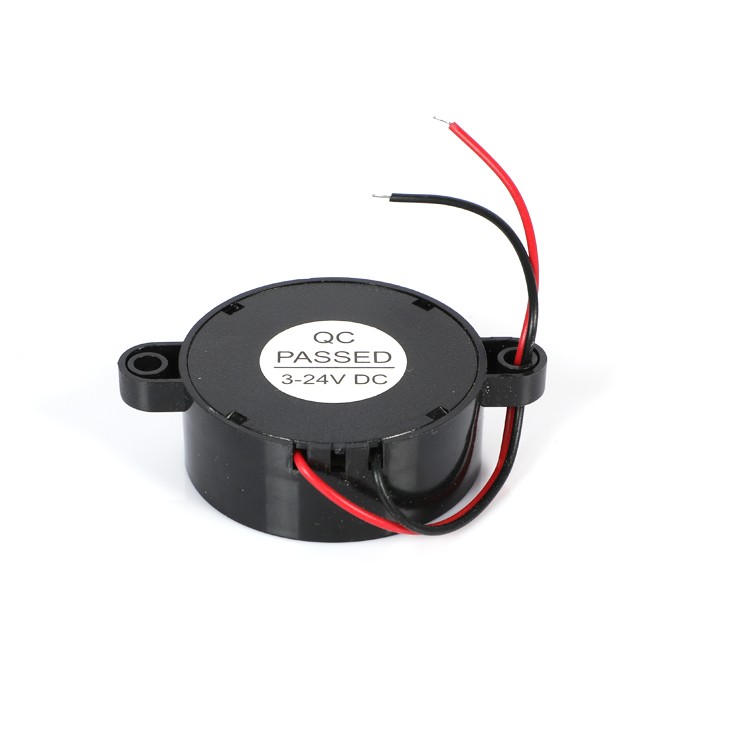

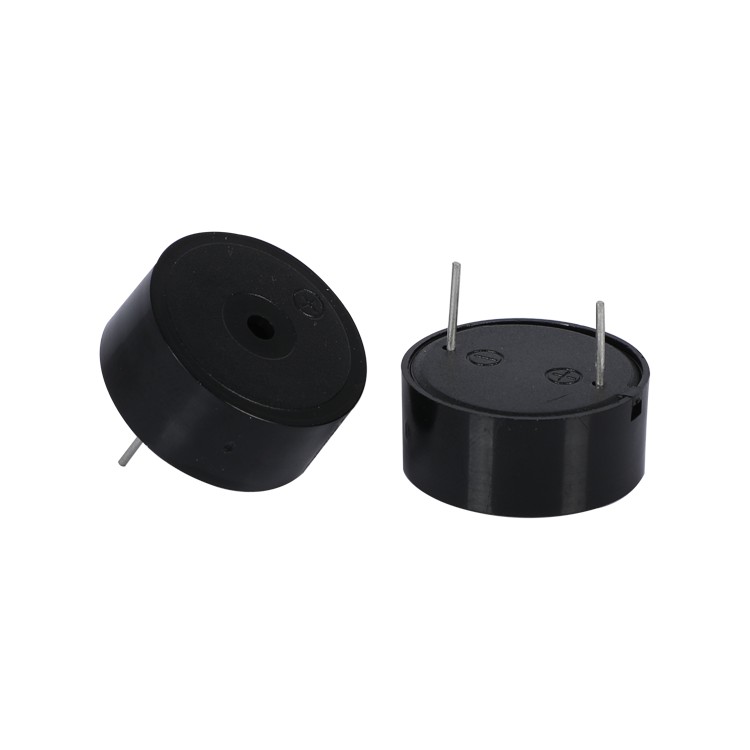

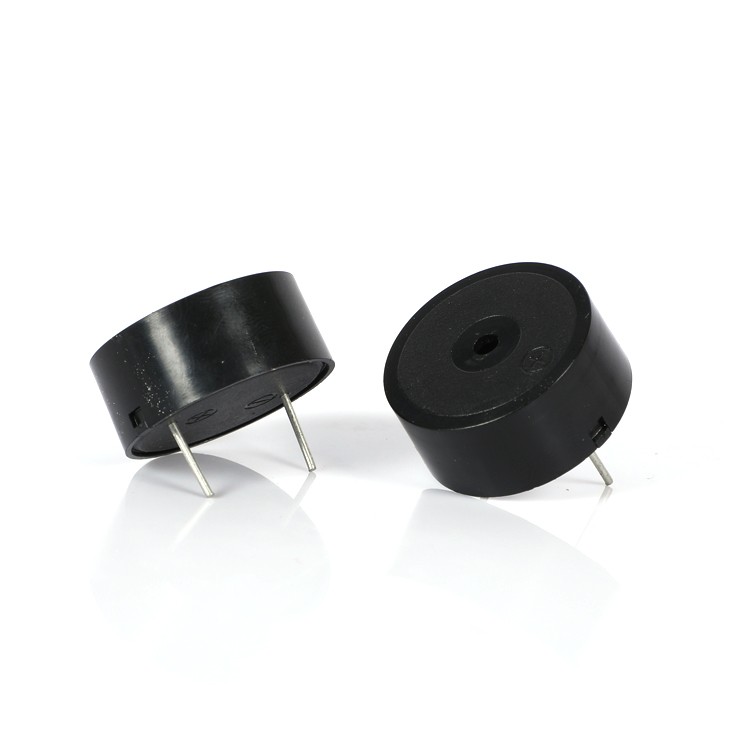

アクティブ圧電ブザーは、通常 3V、5V、12V、および 24V DC のさまざまな電圧で使用できます。スルーホールピン、ワイヤリード、パネルマウント構成により、ほとんどの機械的要件をカバーします。コンパクトな表面実装設計の場合、SMD圧電パッシブブザーSMD 形式のアクティブ発振器バージョンはスペースの制約によりあまり一般的ではありませんが、使用することもできます。標準以外の共振周波数、トーンパターン、またはピンレイアウトが必要なプロジェクトの場合、MEIDI は発振器のパラメータとハウジングの形状をカスタマイズできます。プロトタイプ サンプルには音響テスト レポートが付属しているため、ターゲット エンクロージャでのパフォーマンスを検証できます。
アクティブ圧電ブザーは複数のトーンを生成できますか?
標準のアクティブ ブザーは、注文時に指定された場合、単一の連続音またはプリセットの交互パターンを鳴らします。ユーザーが音色を変更することはできません。同じユニットからの複数の異なるアラートの場合は、マイクロコントローラーによって制御される外部駆動のパッシブ ブザーがより適切なソリューションです。
電磁ブザーと比較した標準的な消費電流はどれくらいですか?
圧電アクティブブザーは一般に電磁タイプよりも消費電流が少なく、多くの場合定格電圧で 10mA 未満です。正確な値はモデルとドライブレベルによって異なりますが、この効率の利点により、バッテリー駆動の安全装置として人気があります。
組み立て中にサウンドポートはどのように扱われるべきですか?
前面開口部には障害物がないようにしてください。フラックス、絶縁保護コーティング、または洗浄溶剤がポートに侵入すると、ダイアフラムが湿って音声出力が低下する可能性があります。基板の洗浄が必要な場合は、一時的な保護キャップまたは密閉型ブザーの使用を検討する必要があります。
以下の表は、このシリーズの全製品の標準仕様を示しています。ご要望に応じてカスタマイズされたソリューションをご利用いただけます。さらなるカスタマイズ要件についてはお気軽にお問い合わせください。
| モデル | 製品イメージ | 定格電圧(VDC) | 動作電圧 (VDC) | 音圧レベル @10cm (dB) | 動作電流(mA) | 共振周波数 (Hz) | 使用温度(℃) | 重量(g) | 寸法(mm) |
| HND-2310E |
|
12 | 3～24 | ≥85 @3500Hz 12Vp-p | ≤4 @3500Hz 12Vp-p | 3500±500 | -20～+75 | 4 | Ø22.8×9.8 |
| HND-2310B |
|
12 | 3～24 | ≥85 @3500Hz 12Vp-p | ≤4 @3500Hz 12Vp-p | 3500±500 | -20～+75 | 4 | Ø22.8×9.8 |

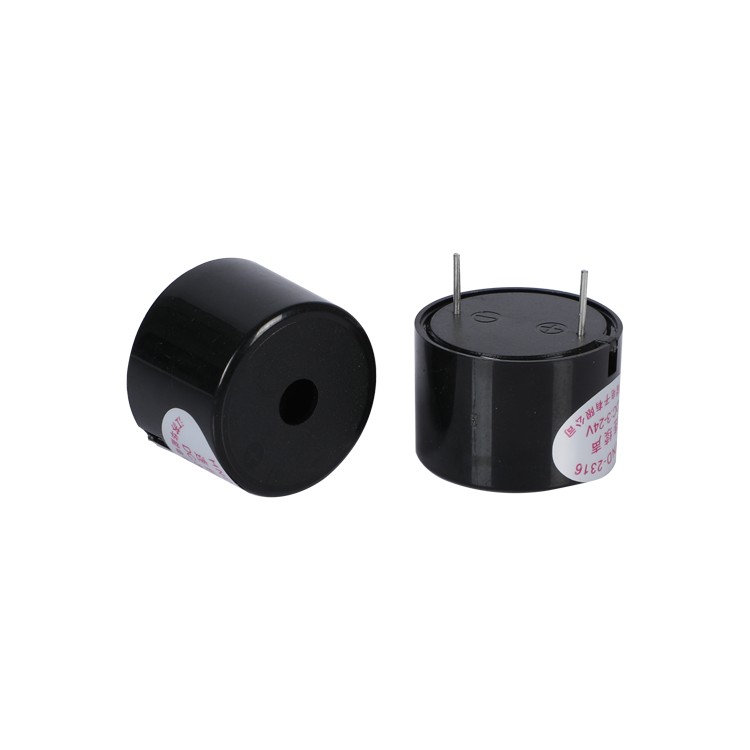

| HND-2316 |
|
12 | 3～24 | ≥90 @3000Hz 12Vp-p | ≤10 @3000Hz 12Vp-p | 3000±500 | -20～+80 | 5 | Ø23.0×16.0 |
| HND-2316L |
|
12 | 3～24 | ≥90 @3000Hz 12Vp-p | ≤10 @3000Hz 12Vp-p | 3000±500 | -20～+80 | 5 | Ø23.0×16.0 |

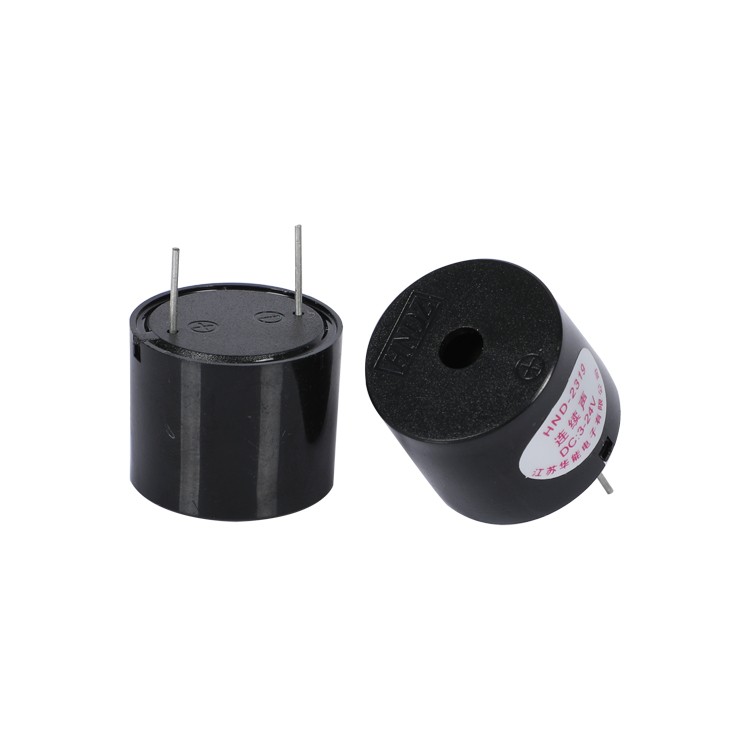

| HND-2319 |
|
12 | 3～24 | ≥90 @3700Hz 12Vp-p | ≤10 @3700Hz 12Vp-p | 3700±500 | -20～+80 | 5 | Ø23.0×19.0 |
| HND-4216 |
|
12 | 3～24 | 90以上 | ≤8 | 2800±500 | -20～+80 | 12 | Ø41.8×16.0 |

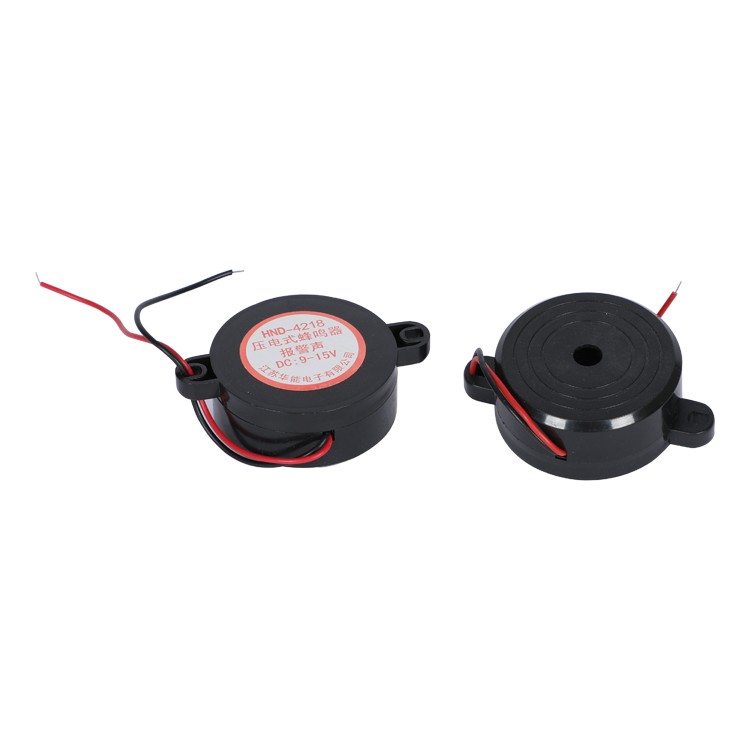

| HND-4218 |
|
12 | 3～24 | 90以上 | ≤8 | 2800±500 | -20～+80 | 12 | Ø41.8×18.0 |
