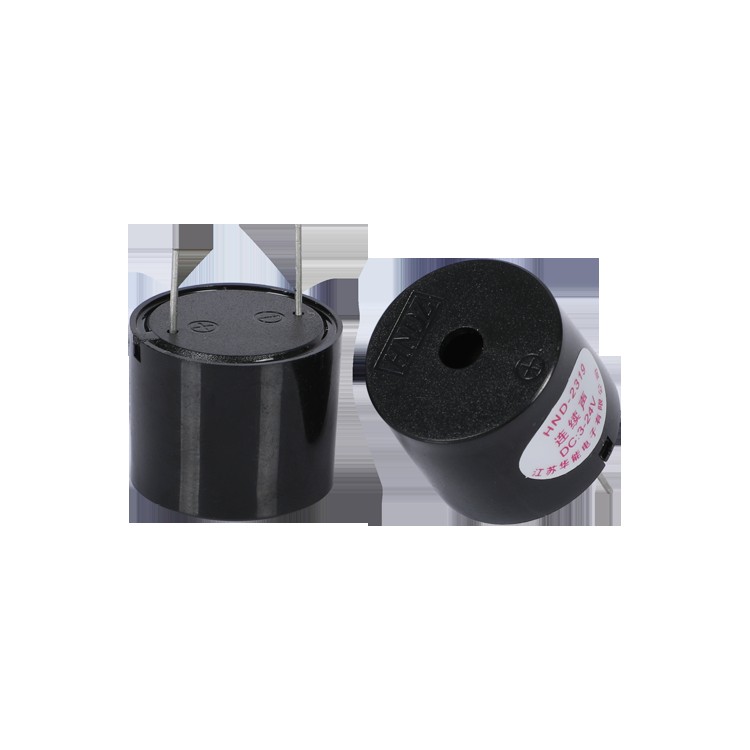

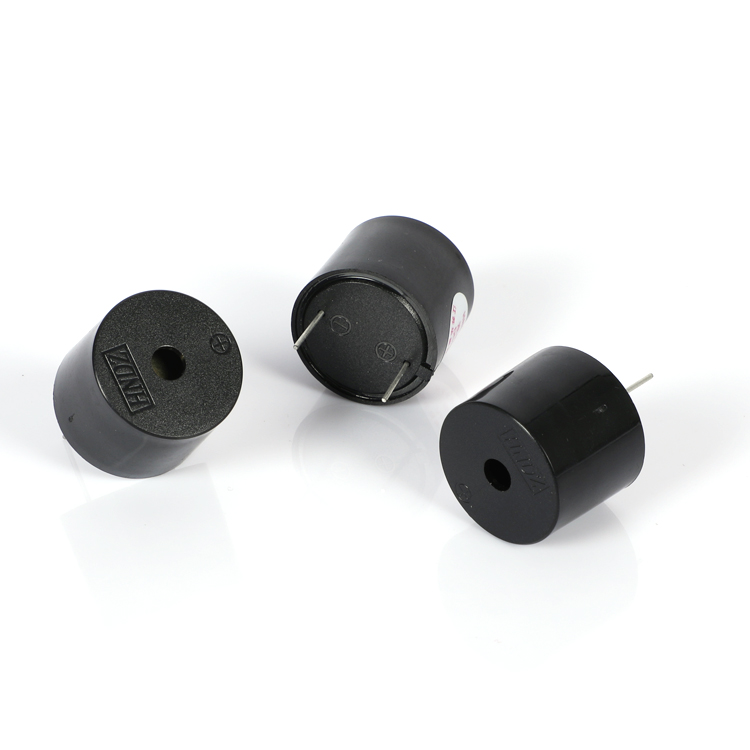

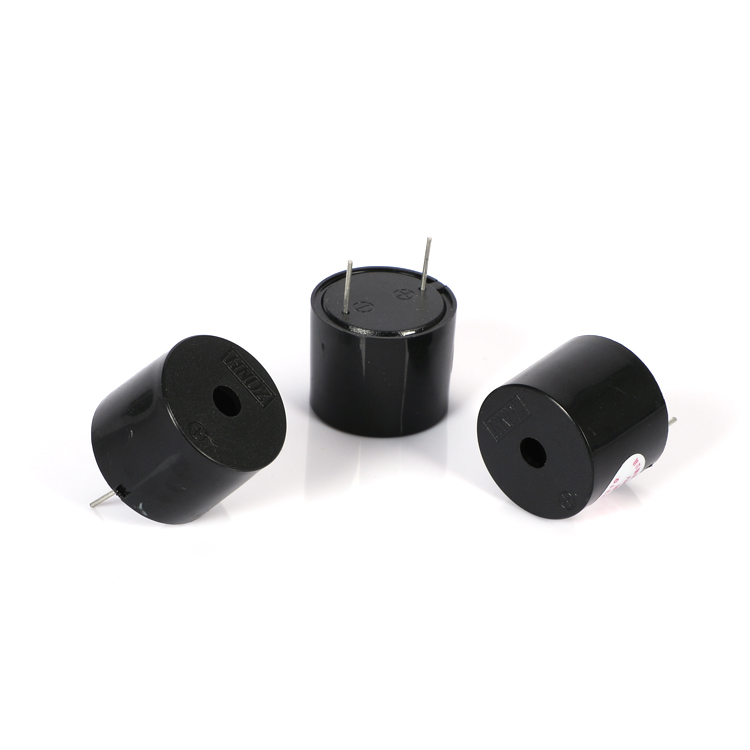

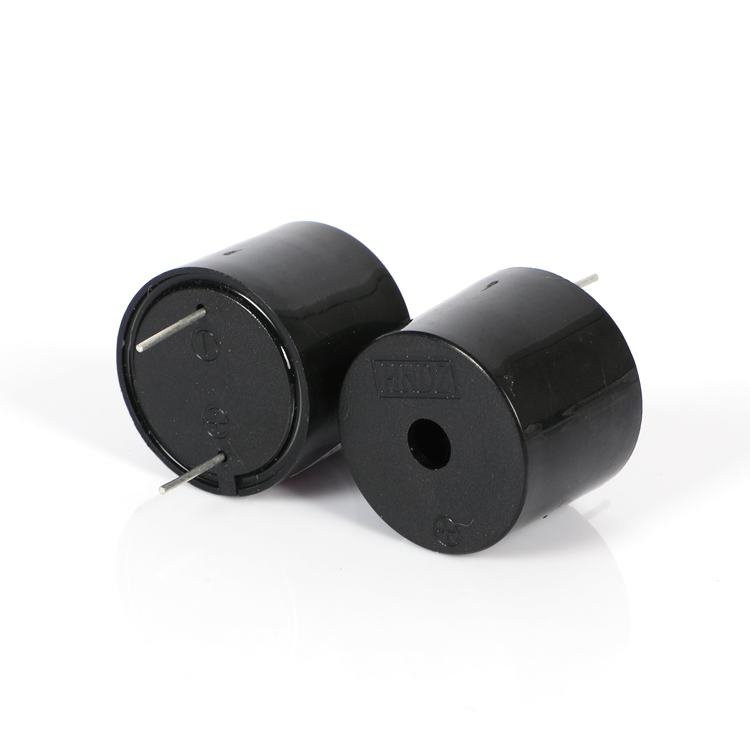

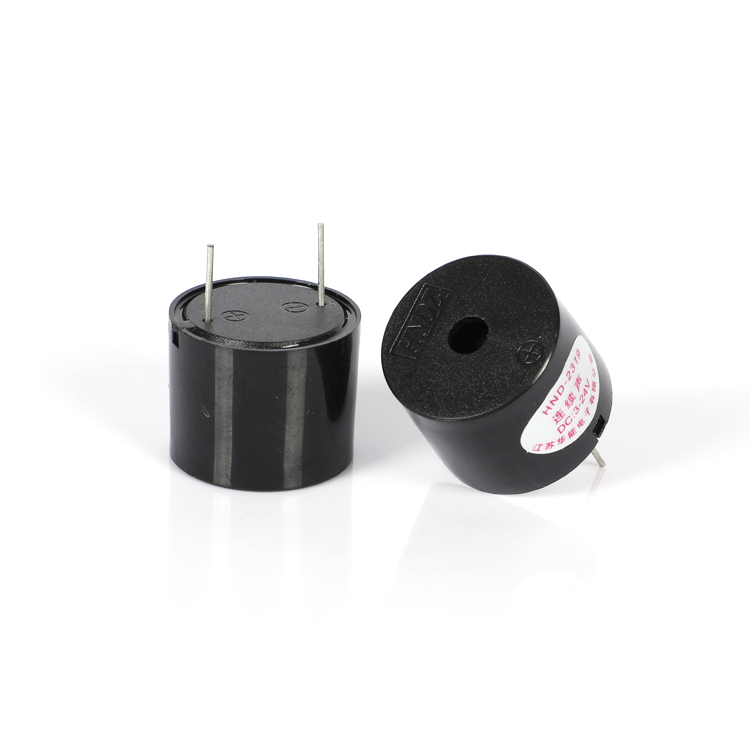

HND-2319 は、駆動回路を内蔵した直径 23mm のアクティブ圧電ブザーです。 ブラックのABSボディに収められています。 2319 アクティブ圧電ブザーは、3V ～ 24V DC 電源範囲で動作し、 定格 12VDC での公称 3700Hz トーン。 16mm バージョンと比較して、背の高い 19mm ハウジング 同じ直径クラスで、拡大された音響チャンバーを提供し、 独特の音色のキャラクター。消費電流は規格で ≤10mA と規定されています 12Vp‑p、3700Hzのテスト条件。質量は 5g、スルーホールの設置面積は同一 HND‑2316 シリーズに加えて、このブザーはより高度な出力を必要とする設計に実用的な選択肢です。 PCB レイアウトを変更せずにアラート頻度を高めます。
内蔵発振回路 - DC 電圧が 3700Hz トーンを直接生成
定格 12 VDC、動作範囲 3 ～ 24 VDC
12 Vp‑p、3700 Hz の方形波で 10 cm で ≥90 dB の音声出力
定格周波数および定格電圧での消費電流 ≤10 mA
Φ23×19mm ブラック ABS ハウジング、スルーホール取り付け、5 g
H2319 アクティブ圧電ブザーは、3700±500Hz の共振周波数に調整されています。これにより出力が配置されます 3000HzのHND‑2316よりも高い可聴帯域で、より適しています。 オープンプランなど、より鮮明で浸透力の高いアラートが好まれる環境 背景騒音が競合する工業用フロアや医療ステーション。 ±500Hz 許容範囲は、トーンを範囲内に保ちながら、通常の製造変動を許容します。 一貫した知覚範囲。
19mm のハウジング高さにより、16mm よりも大きな内部キャビティ容積が生成されます。 異形。圧電ブザーの設計では、キャビティの体積がヘルムホルツ音に影響します。 密閉された空気塊の共振が発生し、両方の音圧レベルに影響を与える可能性があります。 そして周波数整形。 HND‑2319 と HND‑2316 は同じ 23mm を共有します。 ダイヤフラムの直径に応じて、HND-2319 の追加の内部容積により、ダイヤフラムの直径が変化します。 音響インピーダンス特性が、独特の音色出力に貢献します。
どちらのモデルも同じピン間隔と PCB フットプリントを共有しているため、設計者は ボードを変更せずにさまざまな周波数を評価できます。 5gの質量は 通常の動作下では、標準的なスルーホールはんだ接合を管理可能 振動レベル。
| パラメータ | 価値 | 試験条件・注意事項 |
| 製品タイプ | 圧電アクティブブザー | — |
| 定格電圧 | DC12V | — |
| 動作電圧 | DC3～24V | — |
| 共振周波数 | 3700±500Hz | — |
| 10cmでの音声出力 | ≥90dB | 3700 Hz方形波、12 Vp-p |
| 消費電流 | ≤10mA | 3700 Hz 方形波、12 Vp-p。テスト レポートのヘッダーには、異なる参照値がリストされる場合があります。「テスト レポートの概要」を参照してください。 |
| 動作温度 | -20℃～+80℃ | 継続的 |
| 保管温度 | -30℃～+85℃ | 非動作中 |
| 寸法（直径×高さ） | Φ23±0.5×19±0.3mm | 本体のみ。指定のない限り、図面公差±0.5mm |
| 重さ | 5g | — |
| ハウジング材質 | ブラックABS | — |
| キャパシタンス | 12±40%nF | 仕様ヘッダーごとの参考値。サンプルごとに検証されていない |
| 取付タイプ | スルーホール | ウェーブ/手はんだ |
3700Hz アラートが低周波の背景ノイズをカットする産業機械ステータス インジケーター
3000Hzのデバイストーンとは別に明確な可聴アラームを必要とする医療監視機器
スルーホール PCB アセンブリを備えたセキュリティ警報パネルとアクセス制御システム
12V DC 電源を使用した自動車ダッシュボード警告 (ドアオープン チャイム、ヘッドライト リマインダー)
12 ～ 24V DC バスで動作する無停電電源装置および配電ユニット
家庭用電化製品と自動販売機は、より高いピッチのフィードバック トーンの恩恵を受けています
2319 アクティブ圧電ブザーは、MEIDI の江蘇生産施設で組み立てられています。 フローには、ABS ハウジングの射出成形、ピエゾ ダイアフラムの接着、PCB アセンブリが含まれます。 駆動回路、およびエンクロージャの最終的な超音波溶接または機械的固定。 次に、自動化されたテストステーションで音圧レベル、共振周波数、電流を測定します。 規定の12Vp‑p、3700Hz条件下での各ユニットの消費電力。
各生産バッチは、湿気への曝露、 高温保管、低温保管、サーマルサイクル、落下試験、振動 耐久性、はんだ耐熱性に優れています。テストパラメータはHND‑2319のものと一致しています 周波数3700Hz、ハウジング仕様19mm。これらのテストはMEIDIのISO9001の一部です。 品質システムを確立し、環境下でのパフォーマンスの安定性を検証するように設計されています。 通常、輸送、保管、最終用途の操作時に発生するストレス。
モデル HND-2319 の 10 サンプルのテスト レポートが利用可能です。テストが行われました 3700Hz で 12Vp‑p の方形波。測定されたSPL値の範囲は99dBから 105dB、すべて≧90dBの最小値を超えています。電流測定値の範囲は 5.00mA ～ 5.33mA。これはパラメータ表の ≤10mA 仕様を下回ります。 周波数測定は 3620Hz ～ 3780Hz の範囲内にあります。 3700±500Hzウィンドウ。寸法チェックにより、次の要件に準拠していることが確認されます。 設計公差Φ23×19mm。
注: テスト レポートのヘッダーでは、電流制限値 ≤15mA が参照されていますが、これは異なります。 製品パラメータ表に記載されている ≤10mA の値から。正しいために ご注文に適用される現在の仕様については、MEIDI にお問い合わせください。 要件。サンプル データは一般的な分布を示したものであり、実際の分布を示すものではありません。 保証された性能範囲を構成します。
| サンプル | 音圧レベル (dB) | 電流(mA) | 周波数(Hz) | 直径(mm) | 高さ(mm) |
| 1 | 102 | 5.00 | 3650 | 22.92 | 19.01 |
| 2 | 99 | 5.25 | 3720 | 22.97 | 19.03 |
| 3 | 103 | 5.30 | 3680 | 23.01 | 19.10 |
| 4 | 101 | 5.26 | 3750 | 22.98 | 19.09 |
| 5 | 102 | 5.31 | 3700 | 23.03 | 19.05 |
| 6 | 102 | 5.27 | 3620 | 23.05 | 18.99 |
| 7 | 104 | 5.31 | 3780 | 22.98 | 19.01 |
| 8 | 105 | 5.33 | 3690 | 22.88 | 19.02 |
| 9 | 103 | 5.10 | 3710 | 23.00 | 18.98 |
| 10 | 102 | 5.13 | 3660 | 23.01 | 19.01 |
結論：合格。外観、極性、テープ方向は仕様通りです。
1. 厳密に 3 ～ 24 VDC の範囲内で動作させてください。これを超える電圧は故障の原因となる可能性があります。 内部発振回路に永久的な損傷を与えます。
2. 本製品は密封されていません。水、フラックス残留物、接着剤の浸入を避ける サウンドポートを介して接続すると、周波数応答が変化し、出力が低下する可能性があります。
3. 腐食性ガスや高湿度にさらされると、ピエゾ素子が劣化する可能性があります。 時間の経過とともに真鍮の接点が変化します。管理された環境で保管および操作してください。
4. 音圧レベルは、供給電圧と電源電流能力によって異なります。 駆動回路が負荷時に十分な電流を供給できることを確認してください。
5. 前面音響ポートを空けておいてください。障害物、バッフル、または緊密な場所 カバーを取り付けると SPL が低下し、実効周波数がシフトします。
6. 湿気を防ぐため、組み立てるまでは元の乾燥パッケージに保管してください。 吸収とピンの酸化。
1. MEIDI ラインナップの HND-2319 と HND-2316 の違いは何ですか?
2319 アクティブ圧電ブザーは、19mm のハウジング高さで 3700±500Hz に調整されています。 一方、HND‑2316 は 3000±500Hz、高さ 16mm で動作します。 どちらも同じ直径 23mm、12VDC 定格、3 ～ 24VDC 動作を共有します。 範囲とスルーホールの設置面積。主な違いは頻度です バンドと垂直方向のクリアランス。
2. 3700 Hz の共振周波数にはどのような意味がありますか?
3700Hz トーンは 3000Hz よりも高い可聴帯域を占有するため、 知覚的により鋭くなります。これは騒がしい環境では有利になる可能性があります または、複数のブザーが明確な周波数分離を必要とするアプリケーション。 ご要望に応じて周波数掃引データを提供できます。
3. パラメータ表には ≤ 10 mA と記載されているのに、テストレポートでは電流 ≤ 15 mA と表示されるのはなぜですか?
テストレポートヘッダー（≤15mA）と製品間の不一致 パラメータテーブル (≤10mA) はドキュメントの不一致です。測定サンプル 値は一貫して約 5mA です。 MEIDI に連絡して正しいことを確認してください 調達の仕様に合わせてください。
4. HND-2319 にはどのくらいの垂直クリアランスが必要ですか?
本体高さは19.0±0.3mmです。追加のスペースを許可する必要があります スルーホールのリード突出部と半田フィレット。詳細なメカニカル 図面はMEIDIから入手可能です。
5. HND-2319 を既存の HND-2316 フットプリントに交換できますか?
はい。ピン間隔と PCB 穴パターンは同一です。唯一の物理的な 変更点は高さが3mm増加したことです。エンクロージャが 置換前の高いプロファイルに対応します。
6. テストレポートでアクティブブザーに方形波が使用されているのはなぜですか?
HND‑2319 は、発振機能を内蔵した DC 動作用に設計されています。 12Vp‑pの方形波は標準化された特性評価条件です テストレポートで使用されます。 DC ドライブのパフォーマンス データは別途入手できます。
完全なデータシート、周波数特性曲線、電流については、 仕様の明確化、または PCB フットプリント図面 HND‑2319、アプリケーションの詳細を MEIDI にお問い合わせください。 エンジニアリング サポートは通常、1 営業日以内に回答します。
