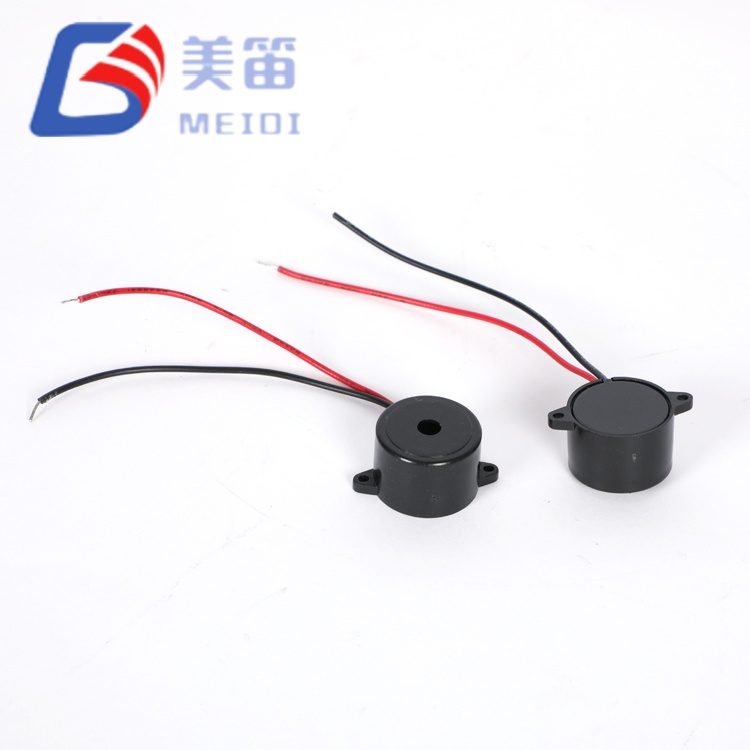

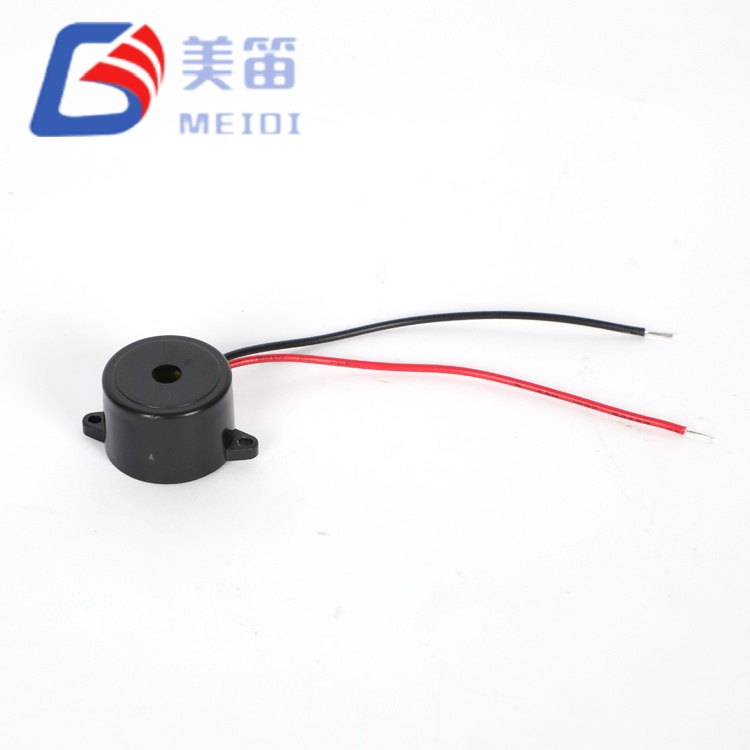

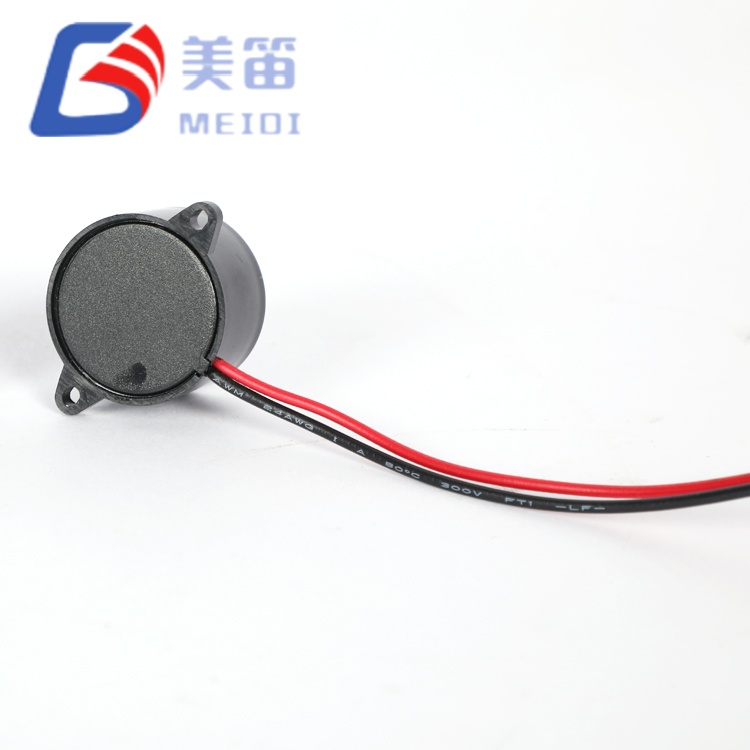

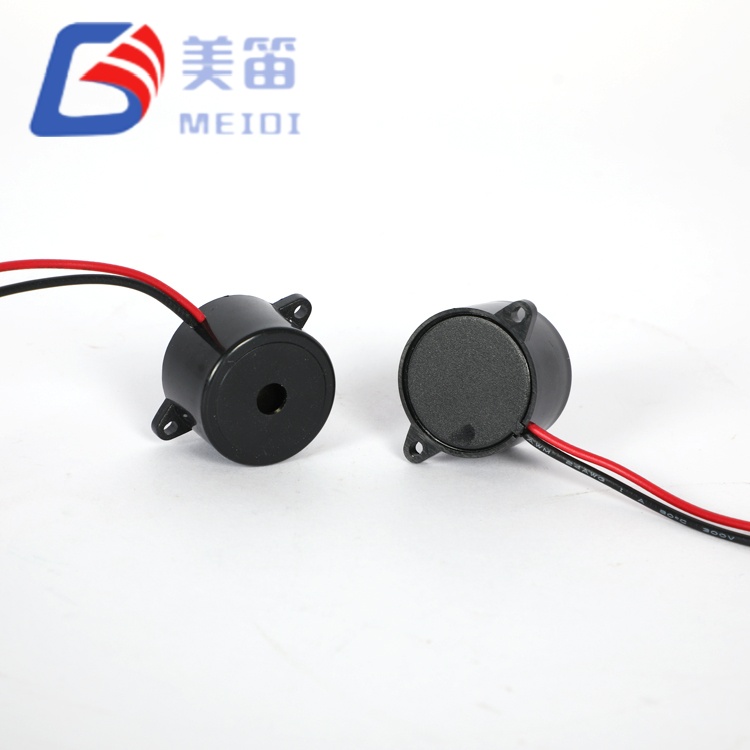

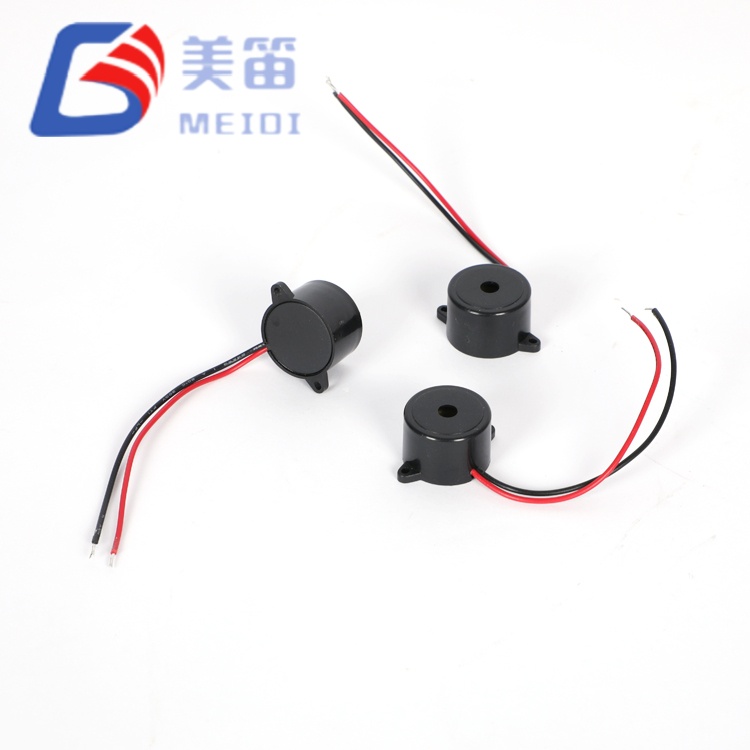

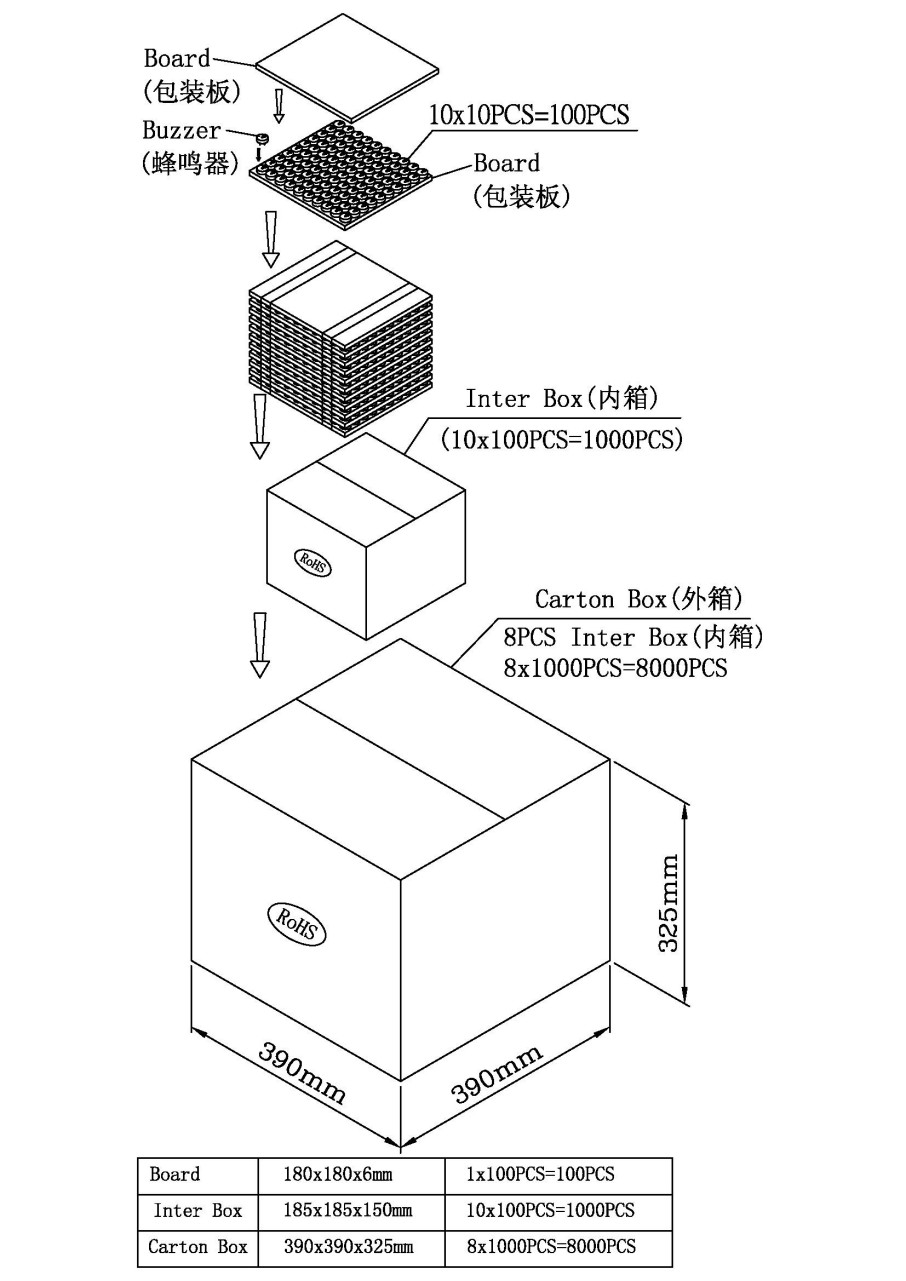

HND‑2316L は、MEIDI の 23 mm アクティブ ブザー プラットフォームのリード線構成です。 これは、ワイヤーリード付きスルーホール2316アクティブ圧電ブザーと同じ音響エンジンと駆動回路を統合していますが、PCBピンをフライングリードに置き換えることにより、音源をブザーから切り離すことができます。 回路基板。内蔵発振器は、3V から 3V までのあらゆる DC 電源に応答します。 24Vで3000Hzのトーンを実現します。定格DC12V時、音圧レベルは以下に達します。 10cmで測定すると少なくとも90dB。 ABSハウジングはΦ23×16mmの設置面積を維持し、 アセンブリ全体の重さは 5g です。この部分は一般的にブザーが鳴るときに指定されます。 フロントグリルの後ろ、開き戸の内側、または異なる高さに設置する必要があります メインの電子機器の筐体から。
PCB から離れた場所に配置するためのリード線終端
HND-2316 と同一の電気的および音響的性能: ≥90dB、3000Hz
内蔵ドライブ回路 - 定格 12 VDC、動作範囲 3 ～ 24 VDC
ブラックABSハウジング、Φ23×16mm、5g
MEIDI は、江蘇省の施設でリード線付き 2316 アクティブ圧電ブザーを生産しています。 ピエゾセラミックボンディング、PCB挿入、ハウジングクロージャ、および専用の リード線のはんだ付けステップ。事前に剥がされたワイヤは手はんだ付けまたは抵抗はんだ付けされます 温度と滞留時間を監視しながらブザー端子に接続します。プルテストとは、 各ロットのサンプルに適用して機械的完全性を検証します。次のワイヤー 取り付け時には、すべてのユニットが音響的に遮蔽されます。SPL、周波数、電流は 自動テストステーションを使用して 12Vp‑p、3000Hz で測定。パススルー率 および SPL 分布はバッチのトレーサビリティのために記録されます。
HND-2316 に使用されているのと同じ 7 項目の信頼性スイート (湿度、高温) 保管、低温保管、熱サイクル、落下、振動、はんだ耐熱性) HND‑2316L サンプルに適用されます。テスト結果は、必要なお客様にご利用いただけます。 コンポーネントの承認プロセスの一部として認定データを取得します。
| パラメータ | 価値 | 試験条件・注意事項 |
| 製品タイプ | リード線付き圧電アクティブブザー | — |
| 定格電圧 | DC12V | — |
| 動作電圧 | DC3～24V | — |
| 共振周波数 | 3000±500Hz | — |
| 10cmでの音声出力 | ≥90dB | 3000 Hz方形波、12 Vp-p |
| 消費電流 | ≤10mA | 3000 Hz方形波、12 Vp-p;パラメータテーブル ≤10mA;テスト レポートのヘッダーは ≤15mA を参照する場合があります。「テスト レポートの概要」を参照してください。 |
| 動作温度 | -20℃～+80℃ | 継続的 |
| 保管温度 | -30℃～+85℃ | 非動作中 |

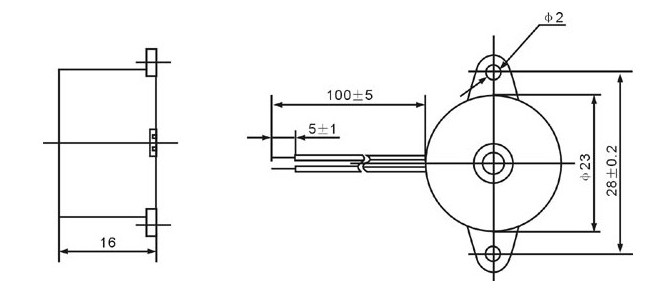

| 寸法（直径×高さ） | Φ23±0.5×16±0.3mm | 本体のみ。指定のない限り、図面公差±0.5mm |
| 重さ | 5g | — |
| ハウジング材質 | ブラックABS | — |
| キャパシタンス | 12±40%nF | 仕様ヘッダーごとの参考値。サンプルごとに検証されていない |
| 接続タイプ | リード線 | リード線への手動はんだ付け |
リード線付き 2316 アクティブ圧電ブザーは PCB の設置面積に制約されないため、設計者は自由に設計を行うことができます。 最大限に聞こえるように、または不規則なエンクロージャの形状に合わせてブザーを配置します。 長期的な信頼性を維持するには、いくつかの実践方法が役立ちます。
ワイヤーアンカーポイント:ホスト エンクロージャ内で、リード線を 固定端子ブロックを使用するか、端子台から 20 ～ 30 mm 以内のスタンドオフに取り付けられたケーブル タイを使用します。 ブザー本体。これにより、はんだ付けされた接合部が振動や偶発的な引っ張りから隔離されます。
リードの長さに関する考慮事項:標準的なワイヤ長が提供されています。もっと長く カスタムオプションを提供できます。拡張リードを指定するときは、追加されたリードを考慮してください。 直列抵抗とその高インピーダンスピエゾ入力への影響は無視できますが、 また、ブザーの内部発振器から放射される EMI の可能性もあります。あ ツイストペア構成または小さなフェライト ビーズを使用すると、敏感な回路でこの問題を軽減できます。
エンクロージャーの音響:ブザーが穴あきパネルの後ろに設置されている場合 またはグリルの場合、開口領域が少なくともサウンドポートの直径と同等であることを確認してください。 開口部を厳しく制限すると、SPL が数デシベル減衰する可能性があります。
リードへの手動はんだ付け:アイロン温度 350±10℃ 2～5秒 主にワイヤに熱を加えて行うことをお勧めします。持ち上げたり曲げたりしないでください。 取り扱い中はハウジング出口にワイヤを接続してください。
ブザーが前面パネルに取り付けられ、配線に接続されている機器パネル コントロールボードはシャーシの奥にあります。
特定の高度での警報音を必要とするセキュリティ検知器を分離 センサーエレクトロニクスから。
分散アラームポイントを備えた産業用機械はすべてワイヤーハーネスで接続されています 単一のロジック コントローラーに接続します。
自動車アフターマーケット アドオン (パーキング センサー キット、死角インジケーター) ブザーは既存の 12V 回路に接続されます。
故障した PCB マウント ブザーを同等のワイヤ リードに置き換える改修プロジェクト 基板の再加工が現実的でない場合。

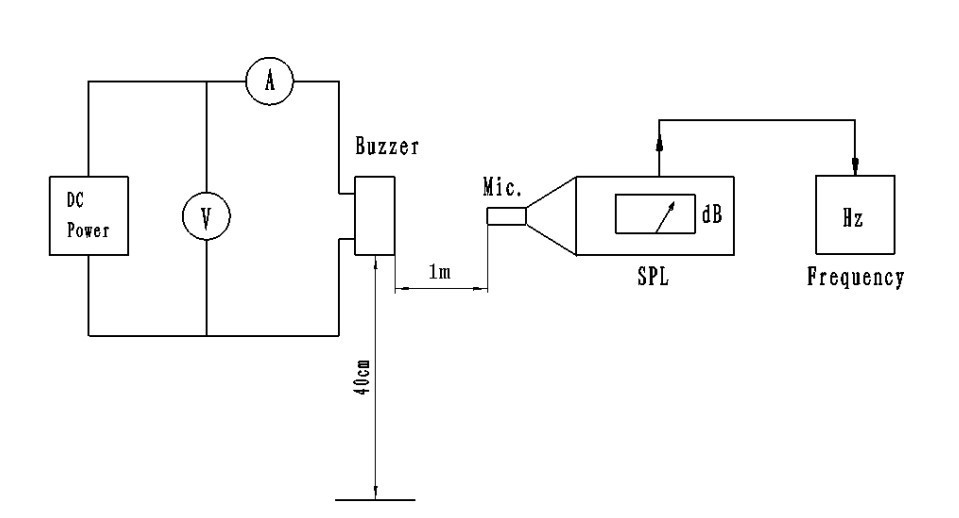

2316 ワイヤー リード付きアクティブ圧電ブザーは、HND-2316 と同じ音響テスト プロトコル (12Vp-p 方形) に従います。 3000Hzの波、10cmで測定。サンプルデータは、SPL ≥90dB と周波数を確認します。 3000±500Hz以内。一部のテスト レポートのヘッダーには、電流制限 ≤15mA がリストされています。 パラメータ表の ≤10mA の値とは異なります。実際に測定される電流 値は常に両方の制限を大幅に下回っています。テストドキュメントの場合 特定の納入ロットに該当する場合はMEIDIまでお問い合わせください。
結論：合格。外観、極性、電線の取り付けは合格基準を満たしています。
1. DC 電圧は 3 ～ 24V の範囲内でのみ印加してください。この範囲を超える過渡現象 発振器ICが破損する恐れがあります。
2. ハウジングは開いており、液体の侵入を防ぐように設計されていません。音を残しておく ポートが乾燥しており、フラックス残留物がないこと。
3. 腐食性ガス（アンモニア、硫黄化合物）が存在する環境では、 ブザーを保護されたコンパートメント内に設置するか、保護コンパートメントにのみ絶縁保護コーティングを適用します。 音響振動板を避けて端子エリアに配置します。
4. SPL は電源に依存します。駆動電圧と使用可能な電流を確認してください。 負荷時のブザー要件を満たします。
5. サウンドポートを塞がないでください。部分的にカバーしても、次のような影響で出力が低下する可能性があります。 3 ～ 6dB 調整して共振ピークをシフトします。
6. 乾燥剤を入れて密封して保管してください。吸湿によりリード線の素線が酸化する可能性がある はんだ付け性が低下します。
7. 取り付け後、ワイヤーをストレインリリーフで固定します。拘束されていないワイヤー 機械的衝撃がはんだ接合部に伝わり、最終的には 断続的な接触。
Q1: HND‑2316L は HND‑2316 と電気的に同一ですか?
はい。どちらも同じ定格電圧、動作範囲、周波数、SPL、 現在の仕様。唯一の違いは終端のスタイルです: リード線 対スルーホールピン。
Q2: カスタムのワイヤ長またはコネクタ端を備えた HND‑2316L を入手できますか?
カスタムのリード長、ワイヤゲージ、コネクタ終端も利用可能です。 通常の最小注文数量が適用されます。正確な情報を MEIDI にお問い合わせください 実現可能性への対応の要件。
Q3: テストレポートに ≤15mA と表示されることがあります。どの電流制限を使用すればよいですか?
製品パラメータ表には ≤10mA と記載されており、実際のサンプル測定値は次のとおりです。 通常は約5mAです。一部のレポートヘッダーにある ≤15mA の数値は文書です。 矛盾。特定の注文では、特に指定がない限り、≤10mA の値が適用されます。 MEIDIにより確認されました。
Q4: ブザーを駆動回路から設置できる最大距離はどれくらいですか?
短期間の実行には厳密な機能制限はありません。ワイヤ長さを超える場合 1 メートル、ワイヤ内の電圧降下を考慮してください (ブザーの低音のため無視できます) 電流）および放射EMIの可能性。ツイストペアまたはフェライトビーズ ノイズに敏感なシステムで長いケーブルを配線する場合に推奨されます。
Q5: リード線は自動圧着または圧接結線に適していますか?
標準ワイヤには、適切な圧着が可能な撚り線が使用されています。 端子。圧接接続 (IDC) は次の理由により推奨されません。 ワイヤーゲージと絶縁タイプ。電線仕様書については MEIDI にお問い合わせください。
Q6: HND‑2316Lは屋外で使用できますか?
動作温度範囲は穏やかな気候の屋外での使用を可能にしますが、 ハウジングは耐候性ではありません。雨、ほこり、結露が直接当たる場所 湿気は避ける必要があります。屋外設置の場合はブザーを屋内に収納 通気性と耐水性を備えた筐体。
完全なデータシート、配線構成図、または信頼性テストを受け取るには HND‑2316L のレポートについては、プロジェクトの詳細を MEIDI にお問い合わせください。 エンジニアリング サポートは通常、1 営業日以内に回答します。
