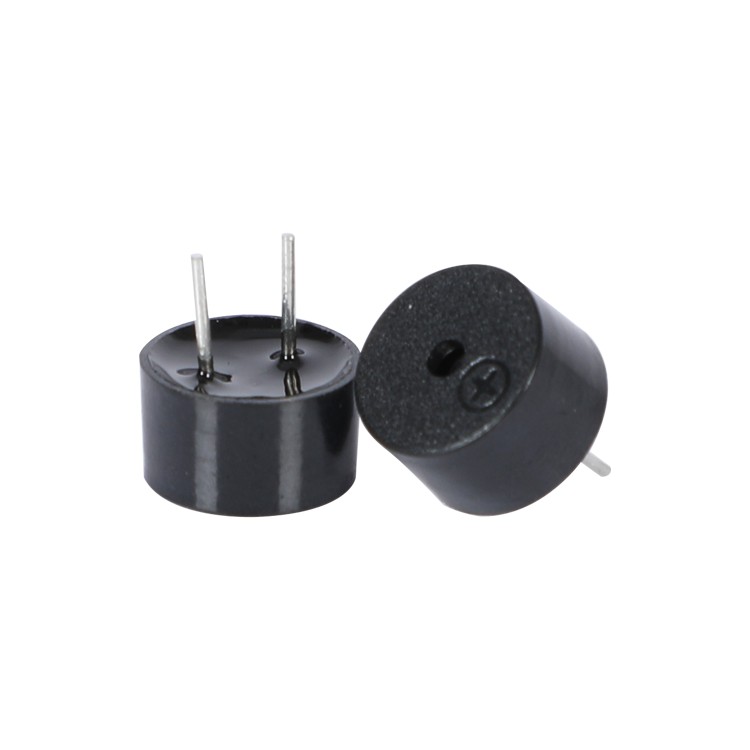

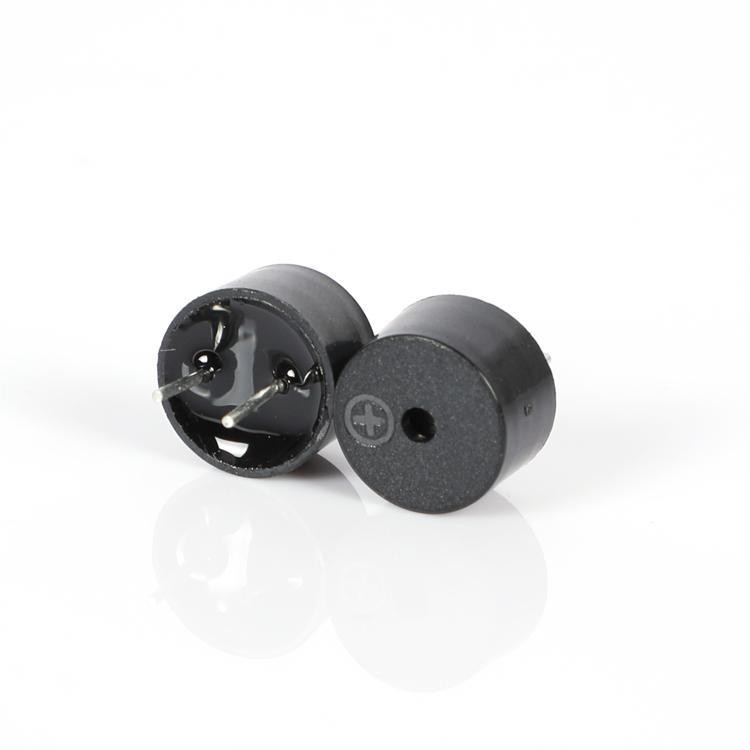

磁気パッシブブザーは、重要な音響要素まで設計を取り除きます。 コンポーネント: コイル、永久磁石、および薄い強磁性ダイヤフラム。 オンボード発振器はありません。サウンドを生成するには、ユーザーは 機械的信号と一致する交流またはスイッチングされた DC 信号 ダイアフラムアセンブリの共振周波数。これにより責任が生じます ホスト回路でのトーン生成のために使用されますが、その代わりに完全なサウンドが得られます。 ピッチ、ボリューム、デューティサイクルを制御します。駆動波形が 外部で生成されるため、単一のマイクロコントローラー PWM 出力で複数のマイクロコントローラーを駆動できます。 異なる周波数のパッシブブザー、または単一のブザーを使用して、 さまざまなアラート パターンを生成します。
磁気パッシブブザー内のダイヤフラムは磁気コアに向かって移動します コイルに電流が流れると、電流が止まると跳ね返ります。 これを機械的共振部分で繰り返すと、最も大きな音が生成されます。の 設計者が駆動周波数を設定するため、同じブザーを動作させることができます。 わずかにオフレゾナンスして音量を下げたときに異なるピッチを生成する、または 正確な共振点で駆動され、最大の音圧が得られます。電圧 ドライブ信号の振幅はボリュームに直接影響し、一連の 抵抗を追加して、スイッチング過渡現象中のピーク電流を制限できます。 と比較して、Aアクティブ圧電ブザーまたは磁気アクティブブザー、周波数を固定にロックします。 内部発振器の場合、パッシブ タイプの方がより適応性の高いオプションです。 システムにはトーン生成回路がすでに組み込まれています。
磁気パッシブブザーは、一般に特定のコイルインピーダンスに巻かれます。 8Ω、16Ω、42Ω、またはそれ以上。これにより、所定の電流引き込みが決まります。 駆動電圧。インピーダンスが低いコイルはより高い音声出力を提供できますが、 より多くの駆動電流が必要となるため、選択には以下のトレードオフが含まれます。 音量と消費電力。通常、共振周波数の範囲は次のとおりです。 200Hz～3kHz、大きなダイヤフラムで低音を生み出します。デザイナー をよく使用します電磁ブザーこのタイプの横に ある圧電ブザーまたはパッシブ圧電 ブザーマルチトーン警報システムでは、磁気ユニットが処理します。 低周波帯域と圧電素子が高周波帯域をカバーします。 周波数。
これらのブザーは、スルーホール、ワイヤリード、および表面実装で入手できます。 フォーマット。スルーホール ピン バージョンはウェーブはんだ付け基板に適していますが、 ワイヤーリードモデルにより、ブザーをメイン PCB から離して配置できます フロントパネルへの音響結合を改善します。アンSMD磁気パッシブブザー 同じ外付けドライブを提供します リフロー対応パッケージの特性を備え、自動化に適しています 大量のアセンブリ。取り付けるときは、露出したダイヤフラムをきれいにしておかなければなりません フラックス、コンフォーマルコーティング、その他の汚染物質が付着する可能性があります。 表面が振動し、出力が低下します。
磁気パッシブブザーは、システムがすでに生成している場所で使用されます。 オーディオ周波数信号。家庭用電化製品では、キーを押す機能が提供されます。 専用のマイクロコントローラーを備えたデバイスのフィードバックおよびアラーム トーン 予備タイマー出力付き。自動車のダッシュボード モジュールは次の用途に使用されます。 方向指示器のクリック音と警告チャイムは、ボディ コントロール ユニットによって駆動されます。 防犯警報パネルやインターホンシステムを活用して、 侵入、火災、ステータスを区別する独特の警報パターン 通知。産業用 PLC および組み込みコントローラーにも組み込まれています これらのブザーは、ローカルな障害を通知するためのもので、トーンを変えることができます。 ハードウェアを変更することなく、制御プログラムによって実行されます。
明治自動化を統合したラインで磁気パッシブブザーを生産 コイル巻線、ダイヤフラム成形、マグネット組立て。ロットごとにサンプリングされます インピーダンス、共振周波数、音圧レベルのデータ付き 完全なトレーサビリティのために製造日に対して記録されます。 ISO9001 品質フレームワークには、熱に対する定期的な信頼性テストも含まれています。 衝撃、振動、はんだ耐熱性に優れています。必要な OEM プロジェクトの場合 特定のコイルインピーダンスまたはカスタムハウジング形状、MEIDI のエンジニアリング チームは事前に迅速なプロトタイプと特性評価レポートを提供できます。 量産にこだわります。これにより、設計者は 請求書を確定する前に、実際のエンクロージャでの音響パフォーマンスを確認する 材料の。
磁気パッシブブザーをマイクロコントローラーのピンから直接駆動できますか?
はい、ピンが目的の場所で必要な電流を供給できる場合に限ります。 駆動電圧。多くの 3.3V および 5V マイクロコントローラーは高インピーダンスを駆動できます 電流制限抵抗を直接介してパッシブブザーを鳴らします。より大きな音のために 出力または低インピーダンスコイルの場合は、トランジスタバッファを推奨します。
磁気パッシブ ブザーの音は圧電パッシブ ブザーとどう違うのですか?
磁気タイプは低い周波数でより暖かく豊かな音を生み出しますが、 圧電パッシブブザーは、よりシャープで高音の音を生成します。 磁気バージョンはより広い共振を持つ傾向があるため、 ラウドネスは、駆動信号の小さな周波数変動に対してあまり敏感ではありません。
磁気パッシブブザーにはフライバック ダイオードが必要ですか?
コイルのインダクタンスは、駆動信号がオンのときに電圧スパイクを生成する可能性があります。 切り替わった。ほとんどの低電圧アプリケーションでは、 コイルと低い電源電圧により、これらのスパイクは安全な制限内に保たれます。いつ より高い電圧で、またはトランジスタ、小型フライバック ダイオードを通じて駆動 コイル端子間を保護することができます。
以下の表は、このシリーズの全製品の標準仕様を示しています。ご要望に応じてカスタマイズされたソリューションをご利用いただけます。さらなるカスタマイズ要件についてはお気軽にお問い合わせください。
| モデル | 製品イメージ | 定格電圧(Vo-p) | 動作電圧 (Vo-p) | 音圧レベル @10cm (dB) | 動作電流(mA) | コイルインピーダンス(Ω) | 共振周波数 (Hz) | 使用温度(℃) | 重量(g) | 寸法(mm) |
| QMB-09A-03 |
|
3 | 1.5～4.5 | 85以上 | ≤80 | 16±5 | 2700±300 | -20～+70 | 0.68 | Ø9.0×4.2 |
| QMB-09A-05 |
|
5 | 3~7 | 85以上 | ≤60 | 42±5 | 2700±300 | -20～+70 | 0.68 | Ø9.0×4.2 |
| QMB-09B-03 |
|
3 | 1.5～4.5 | 85以上 | ≤80 | 16±5 | 2700±300 | -20～+70 | 0.71 | Ø9.0×5.5 |
| QMB-09B-05 |
|
5 | 3~7 | 85以上 | ≤60 | 42±5 | 2700±300 | -20～+70 | 0.71 | Ø9.0×5.5 |
