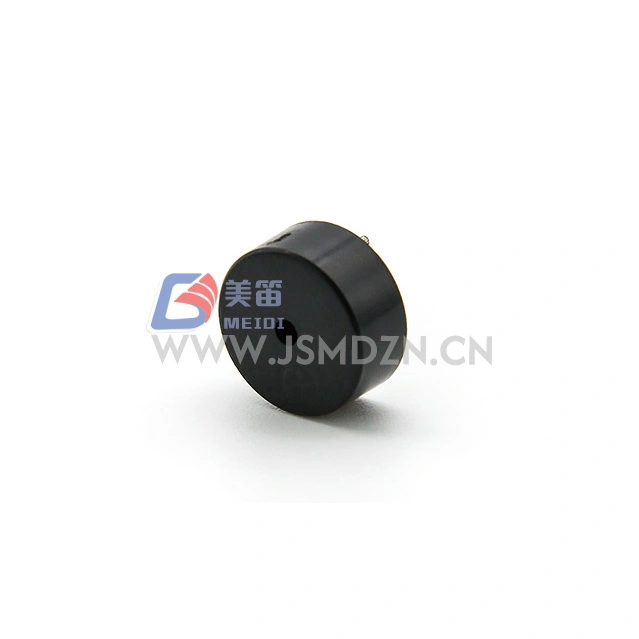

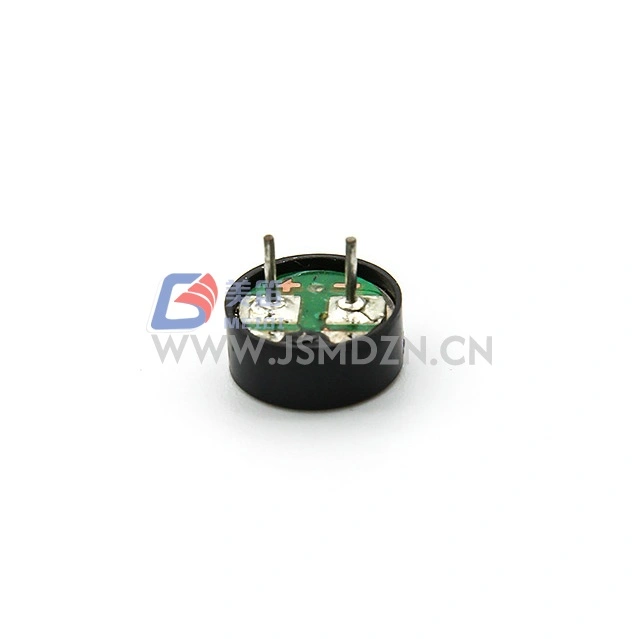

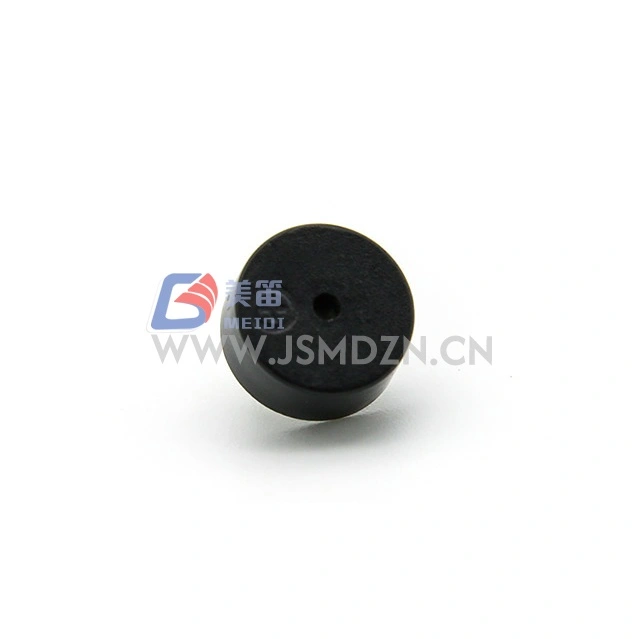

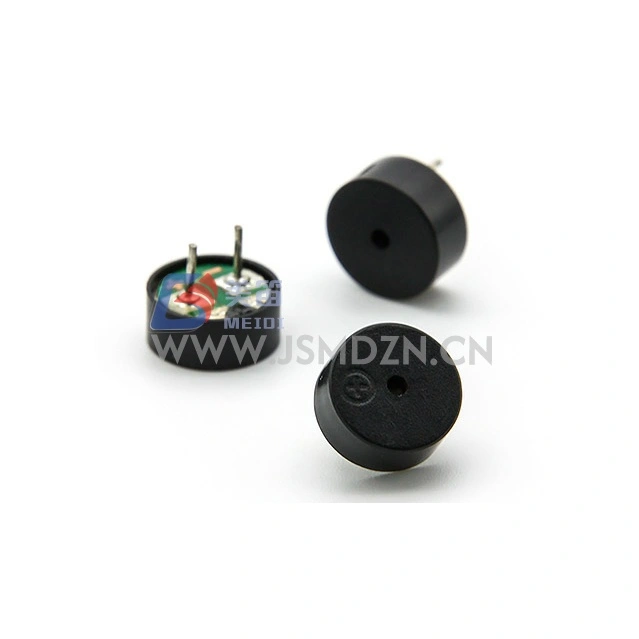

9x4mm SMD電磁パッシブブザー

Model:HN-9040

MEIDI HN-9040 — 9 mm × 4 mm 9x4mm SMD 電磁パッシブブザー、定格 5Vo-p、コイル抵抗 40Ω、共振周波数 2730Hz。この SMD ブザーは Min.定格駆動条件下で10cmで83dBの音圧。黒色の Noryl ハウジング、3 ～ 8Vo-p 動作範囲、定格 -20℃ ～ +70℃。外部方形波ドライブが必要です。ボリューム価格やサンプルについては、MEIDI にお問い合わせください。

お問い合わせを送信

製品説明

9x4mm SMD電磁パッシブブザー

9mm×4mm表面実装パッケージ

外部方形波励起によるトーン生成用の 2730Hz 共振周波数

5Vロジックレベルおよびバッファ付きドライバ回路用の40Ωコイルインピーダンス

分。 5Vo-p、2730Hz、50% デューティサイクルで駆動した場合、10cm で 83dB の音圧

3-8Vo-p動作範囲

リフロー中や動作中に寸法が安定する黒色のノリルハウジング

製品概要

MEIDI HN-9040 9x4mm SMD 電磁パッシブブザーは、9 mm × 4 mm の設置面積を占める表面実装電磁パッシブブザーです。 2730Hz の共振周波数は、電子エンクロージャ内のアラーム、アラート、ステータス表示機能に適したトーンを生成します。

定格電圧 5Vo-p、動作範囲 3 ～ 8Vo-p の HN-9040 は、5V システムに対応します。電流能力が検証されると、40Ω のコイル抵抗は標準のオープンコレクタトランジスタドライバおよびマイクロコントローラの GPIO ポートと接続します。黒色の Noryl ハウジングは、動作温度範囲全体にわたって寸法安定性を維持します。

小型 SMD ブザーが提供するよりも高い SPL を必要とするシステムの場合、HN-9040 は円筒形スルーホールタイプの高さを犠牲にすることなく出力の向上を実現します。 SMD ブザーの選択ガイドについては、MEIDI にお問い合わせください。

主な特長

中型 SMD フォームファクタ --- 表面実装 PCB アセンブリ用の 9 mm × 4 mm ボディ

2730Hz 共振周波数 --- 定格周波数での外部方形波ドライブが音色出力を生成します。 DC電圧だけでは音は出ません

40Ω コイルインピーダンス --- トランジスタまたはロジックレベルドライバー段との 5V システム統合用

定義音圧 --- 最小。 5Vo-p、2730Hz、50% デューティサイクル駆動で 10cm で 83dB

拡張動作電圧 --- 5V電源変動に対して3～8Vo-p範囲

Noryl ハウジング構造 --- 動作温度 -20°C ～ +70°C の黒色の熱可塑性プラスチックハウジング

技術仕様

パラメータ	価値	試験条件
製品タイプ	電磁パッシブブザー	—
定格電圧	5Vo-p	共振周波数基準
動作電圧	3～8Vo-p	駆動信号ピーク
定格電流	最大。 80mA	2730Hz、50%デューティ、5Vo-p方形波にて
音圧レベル	分。 83dB	2730Hz、50%デューティ、5Vo-p、10cm時
コイル抵抗	40±4Ω	—
共振周波数	2730Hz	定格電圧時
動作温度	-20℃～+70℃	—
保管温度	-30℃～+80℃	—
正味重量	約0.8g	—
ハウジング材質	ブラックノリル	—
環境保護	RoHS	—

標準試験条件：温度25±3℃、湿度60±10%R.H.、圧力860～1060hPa

代表的な用途

ネットワーク機器とサーバーシャーシによる障害およびステータスの音声アラート

産業用 HMI パネルと表面実装コンポーネントを備えたオペレーターインターフェイス

警報音やメンテナンス指示音用の通信インフラ機器

時限警告機能を備えた商用ディスプレイシステムとデジタルサイネージ

可聴フィードバックを必要とする 5V I/O モジュールを備えたファクトリーオートメーションコントローラー

しきい値超過警告のための配電およびエネルギー管理ユニット

このモデルを選ぶ理由

設計要件	HN-9040の利点
SMD形式の音響出力	分。表面実装パッケージで 83dB SPL
5Vシステム互換性	5Vo-p 定格、3 ～ 8Vo-p 範囲
自動化された生産統合	ピックアンドプレイスおよびリフローはんだ付け用のSMDパッケージ
電源変動許容差	8Vo-p最大動作電圧
熱安定性	Noryl ハウジング -20℃ ～ +70℃

生産と品質保証

MEIDI は、25±3℃、60±10% R.H.、および 860 ～ 1060hPa の標準試験条件下での受入材料検査、工程中の寸法モニタリング、最終電気検証を含む品質管理プロセスを経て HN-9040 を製造しています。

信頼性試験

次のいずれかのテストの後、製品は合格基準を満たさなければなりません: 外観および電気的特性に欠陥または劣化がないこと (SPL を除く)。 SPL は、データシートに指定されている最小 SPL から 10dB を超えて減少してはなりません。

テスト項目	試験条件
寿命試験	25±10℃、定格電圧、1/2デューティ共振周波数方形波、96時間
高温試験	+80℃で96時間保管、試験前に室温で3時間回復
低温試験	-40℃で96時間保管、試験前に室温で3時間回復
湿度試験	+40±3℃、90%～95% RH、48時間、試験前に6時間室温に回復
熱衝撃試験	70℃ 2時間→-20℃ 2時間（1サイクル）、インターバル1時間、計10サイクル
落下試験	標準パッケージ、6 面および 3 エッジすべて、1.2 メートルの高さから厚い木の板に落とします。
振動試験	1000 サイクル/分、振幅 1.5mm、各軸 1 時間、合計 3 軸

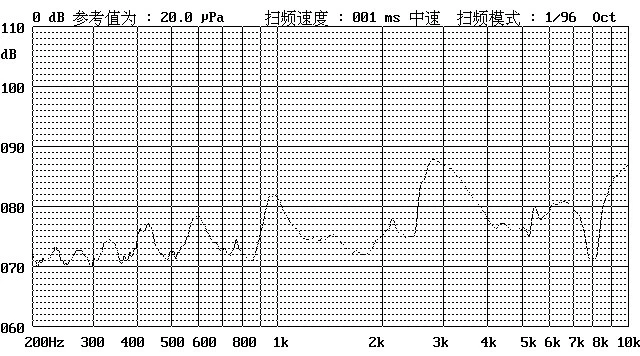

9x4mm Smd Electromagnetic Passive Buzzer

注意：磁性体、水溶性物質、腐食性ガスなどの異物が製品の電気的性能に影響を与えるため、製品内に侵入しないようにしてください。

よくある質問

1. HN-9040 を 3Vo-p で駆動する場合と 5Vo-p で駆動する場合の違いは何ですか?

5Vo-p で、ブザーは定格最小値を達成します。音圧83dB。 3Vo-p ではコイル励磁が低下するため出力が低下します。 3 ～ 8Vo-p の動作範囲は、このスパン全体で機能的な動作を示していますが、最大 SPL は、2730Hz の 50% デューティサイクル方形波で定格 5Vo-p で実現されます。

2. マイクロコントローラーからの PWM 信号を使用してこのブザーを駆動できますか?

はい、マイクロコントローラーのピンまたはドライバー段が必要な電流を供給できる場合、デューティサイクル 50% の 2730Hz またはそれに近い PWM 信号が適切な駆動波形です。ポートの電流能力を確認するか、トランジスタバッファ段を使用してください。

3. 40Ωのコイル抵抗はドライバー回路設計にどのような影響を与えますか?

40Ω コイルは 5Vo-p で最大 80mA を消費します。ドライバー段の飽和電圧を確認して、コイル全体の電圧振幅が適切であることを確認してください。

4. Noryl ハウジングと互換性のあるリフロー温度プロファイルは何ですか?

HN-9040 は、標準的な鉛フリーリフロープロセス向けに設計されています。特定のピーク温度と液相線を超える時間の推奨事項については、リフローはんだ付けプロファイル文書について MEIDI にお問い合わせください。

5. HN-9040 は、市販されている他の 9mm SMD ブザーとピン互換ですか?

既存の PCB レイアウトとのフットプリントの互換性を確認するための機械図面および推奨ランドパターンについては、MEIDI にお問い合わせください。
