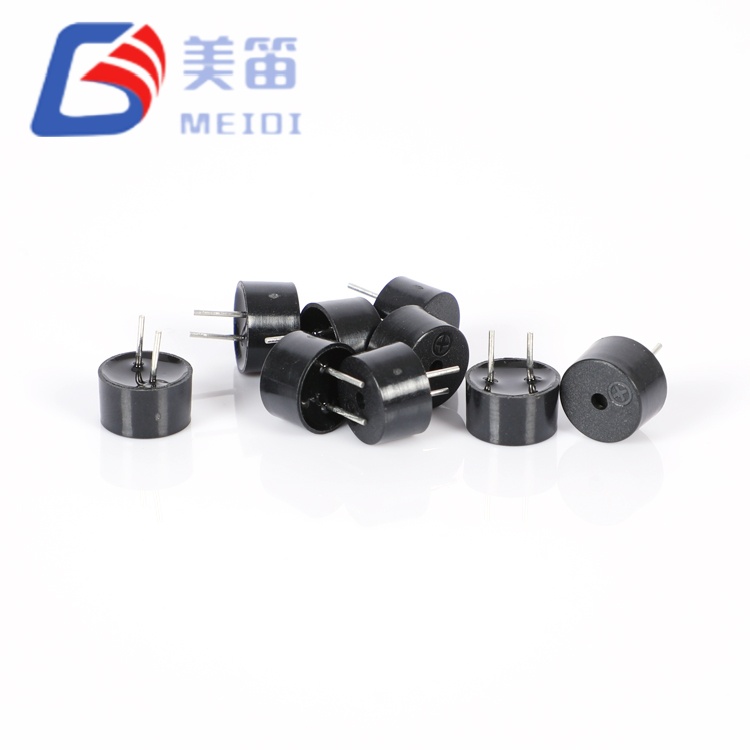

9*4.2mm磁気パッシブブザー

9*4.2mm磁気パッシブブザーは、共通の9.0×5.5mmスルーホール機械プラットフォームを共有する3つのパッシブ電磁ブザーで構成されており、PCBレイアウトを変更せずに電圧、インピーダンス、周波数の選択が可能です。このファミリは、頻繁に発生する調達の課題に対処します。エンジニアは、最初の選択が最適ではないことが判明した場合、高価な機械の再設計を余儀なくされる、駆動電圧、消費電流、音響特性の間のトレードオフに直面することがよくあります。

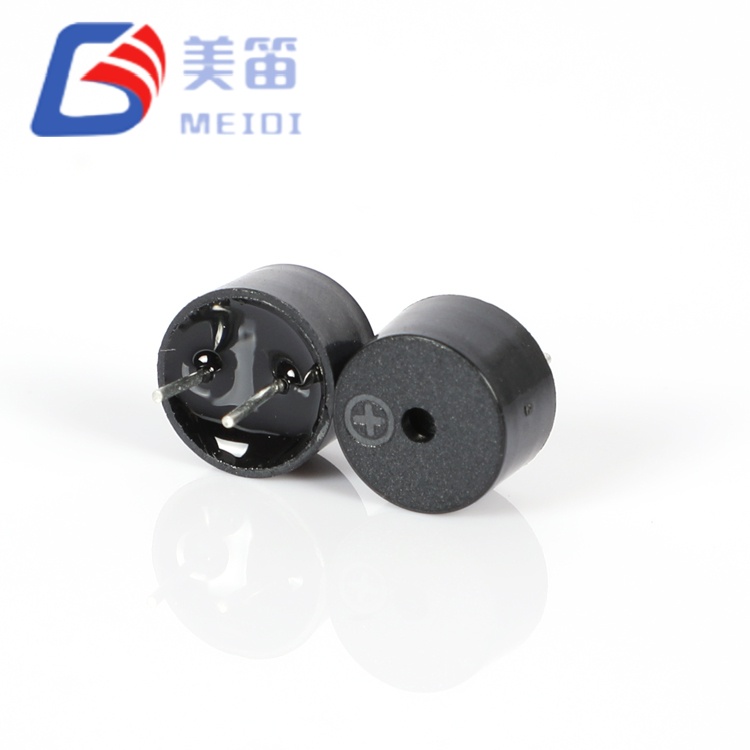

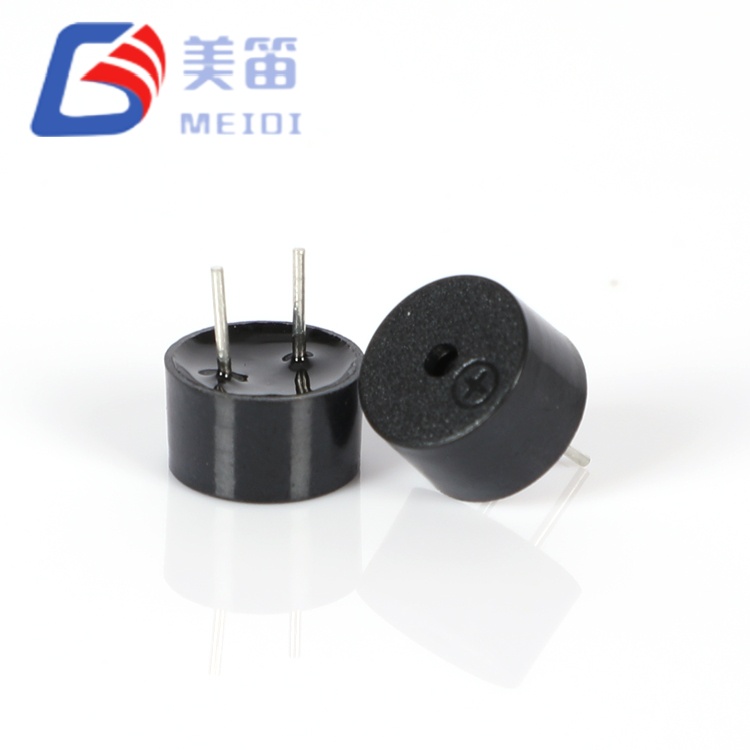

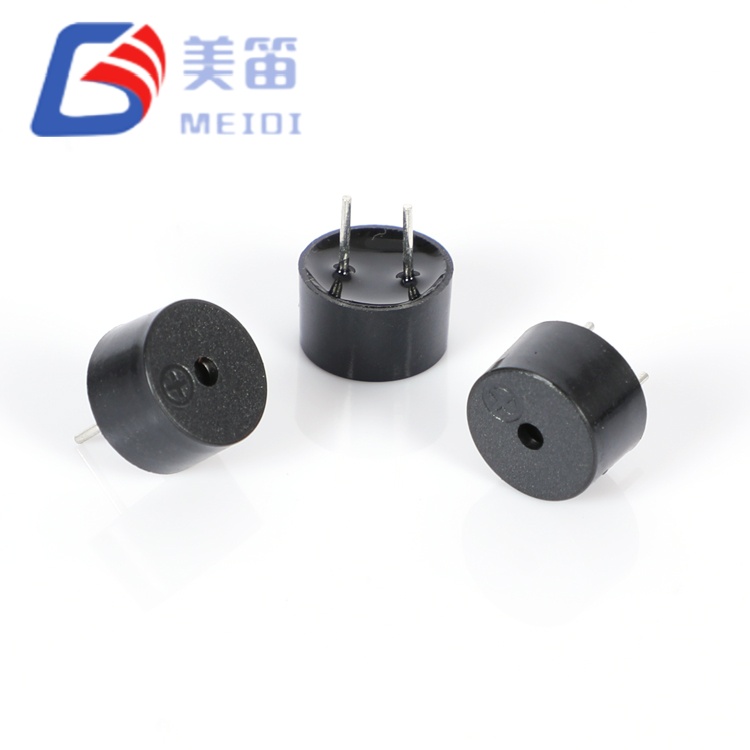

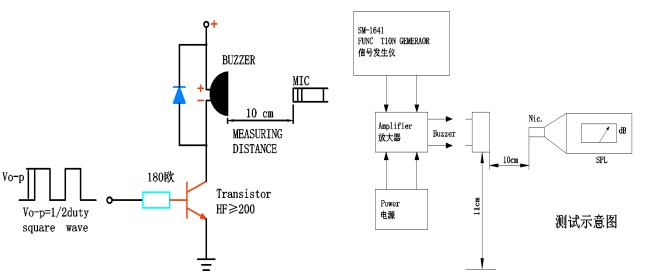

MEIDI の江蘇省施設で製造されるこれらのパッシブ ブザーは、外部 AC 励起を必要とします。通常は、マイクロコントローラーまたは専用ドライバーからの方形波または PWM 信号です。統一された設置面積は、同一の穴パターン、キープアウト ゾーン、エンクロージャの音響モデルがすべてのバリエーションに適用されることを意味します。駆動回路と BOM 項目のみが異なります。黒色の PBT ハウジングは、255°C でのウェーブはんだ付けと 360°C での手動再加工に耐えるため、このシリーズは大量の自動組み立てと従来の機器の修理の両方に適しています。

コアエンジニアリングの利点

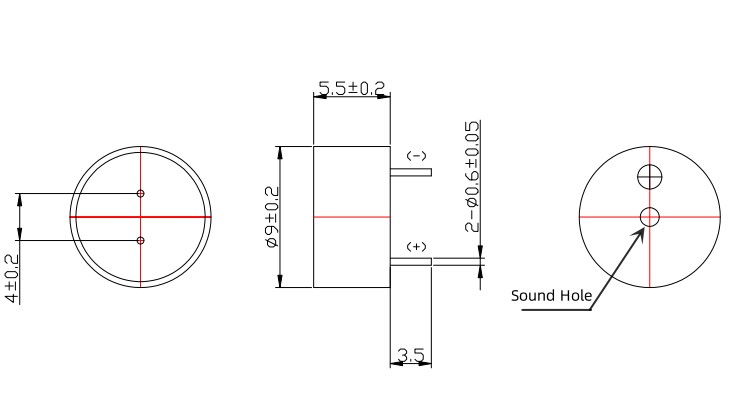

統合されたメカニカルプラットフォーム - すべてのバリエーションにわたって同一の 9.0×5.5 mm フットプリントとピン構成。 PCB レイアウトを改訂せずに電気オプションを評価する

電圧最適化されたインピーダンス ペアリング – 3.3V 直接駆動のシンプルさのための 16Ω。 5V 低減電流効率の場合は 42Ω

周波数選択可能な音響 – 低周波アラートの場合は 2.7kHz。 4.0kHz による高周波の音質の明瞭さ

修理耐性のある PBT ハウジング – 255°C でのウェーブはんだ付け、360°C での手はんだ付け、および音響劣化なしの繰り返しの再加工に耐えます。

レガシー互換のスルーホール設置面積 – 廃止された 9mm および 12mm 業界標準ブザーのドロップイン代替品

完全なバッチトレーサビリティ – ロットコードマーキングにより、製造日、テストデータ、原材料のバッチ記録を 10 年間保持できます。

対象となるアプリケーションセグメント

QMB‑09B‑03: バッテリー駆動のポータブル機器、スマートメーターインフラストラクチャ、3.3V 家電制御ボード、リチウムイオン駆動の IoT センサー、ハンドヘルド診断ツール

QMB‑09B‑05: 産業用 PLC アラーム モジュール、5V 自動車アクセサリ システム、業務用冷凍制御装置、無停電電源装置、ビルディング オートメーション パネル

QMB‑09B‑05 4KHZ: 鮮明な警告音を必要とする医療診断機器、音の識別機能を備えたセキュリティ侵入パネル、音響ブランドを必要とする家庭用電化製品、複数の可聴信号を備えたアクセス制御システム

製造品質とバッチのトレーサビリティ

MEIDI は、自動巻線、はんだ付け、検査ステーションを備えた専用のスルーホール組立ラインで QMB-09B シリーズを生産しています。当社の江蘇製造拠点は ISO 9001 プロトコルに従っており、あらゆる生産段階で工程内管理を行っています。各バッチのハウジングにはロットコードのマーキングが施されており、製造日、テスト記録、原材料証明書までの 10 年間のトレーサビリティが可能になります。

バッチレベルの認定には次のものが含まれます。

コイル抵抗 100% テスト – バリエーション仕様ごとの許容差検証 (16Ω ±5Ω または 42Ω ±5Ω)

共振周波数スポットチェック – 定格周波数 ±11% での統計的サンプリング。一般的な測定範囲 2.7kHz バリアントの場合は 2650 ～ 2740Hz

SPL バッチ検証 – 定格条件で最小 ≥85dB。サンプル平均値は通常 90 ～ 93dB

消費電流の検証 – 定格電圧で≤80mA (QMB‑09B‑03) または≤60mA (QMB‑09B‑05 バリアント)

J‑STD‑002 に準拠したはんだ付け性 – カテゴリ 3、完全な鉛カバレッジによる 260°C の濡れバランス

RoHS および REACH 準拠 - 完全な材料宣言と証明書はご要望に応じて入手可能です

熱衝撃サイクル – -30°C ～ +80°C の間で 5 サイクル、各極値ごとに 30 分間放置し、PBT ハウジングと内部接続の構造的完全性を検証します。

シリーズ FAQ – 設計と調達の実践的なガイダンス

Q1: QMB-09B-03、QMB-09B-05、QMB-09B-05 4KHZ のいずれかを選択するにはどうすればよいですか?

選択は、利用可能な駆動電圧、電流の予算、および音響の好みによって決まります。 QMB‑09B‑03 (16Ω、1.5 ～ 4.5V) は、MCU GPIO の直接駆動が必要な 3.3V ロジックおよびリチウムイオン電池システム用に最適化されています。コイル抵抗が低いため、3.3V レールからより多くの電流が抽出され、同じ駆動電圧で 42Ω バリアントよりも高いボルトあたりの SPL が得られます。 QMB‑09B‑05 (42Ω、3 ～ 7V) は、消費電流の低減 (≤60mA 対 ≤80mA) が熱管理と電源負荷にとって重要となる 5V の産業用および車載用バスをターゲットとしています。 4kHz バリアントは、2.7kHz が低すぎる、または周囲のノイズによってマスクされるアプリケーション向けに、同じ電圧互換性と高周波の明瞭な音質を提供します。

Q2: QMB‑09B‑03は5V系、QMB‑09B‑05は3.3V系で使用できますか?

変更せずに使用することはお勧めできません。 QMB-09B-03 の定格は最大 4.5V です。 5V を印加するとコイルが過熱する危険があり、≤80mA 仕様を超える可能性があります。 QMB-09B-05 の最小動作電圧は 3V です。 3.3V では、42Ω コイルの出力は定格仕様を下回ります。 16Ω の駆動特性を必要とする 5V システムの場合は、直列抵抗 (通常 47 ～ 100Ω) を追加して、電流を安全なレベルに制限します。 42Ω 特性を必要とする 3.3V システムの場合は、代わりに QMB-09B-03 を検討するか、5V 電源をブザーに個別に配線できるかどうかを評価してください。

Q3: 一般的な環境における 2.7kHz と 4.0kHz の実際的な違いは何ですか?

2.7kHz は低周波の透過性を提供し、工場のフロア、車両のキャビン、機械の筐体によくある機械的な周囲ノイズをカットします。 4.0kHz は、医療施設、オフィス、消費者環境などの静かな屋内環境で、より高い周波数の音質特性を実現し、強い知覚を実現します。屋外アプリケーションでは、2.7kHz は距離に応じて大気減衰が少なく伝播します。どちらの周波数も、同一の信頼性と寿命特性を備えて同様に製造可能です。選択は、音響の好みと周囲の騒音を考慮して行われます。

Q4: カスタムリード長、代替ピンフォーミング、またはテープアンドリールパッケージは利用可能ですか?

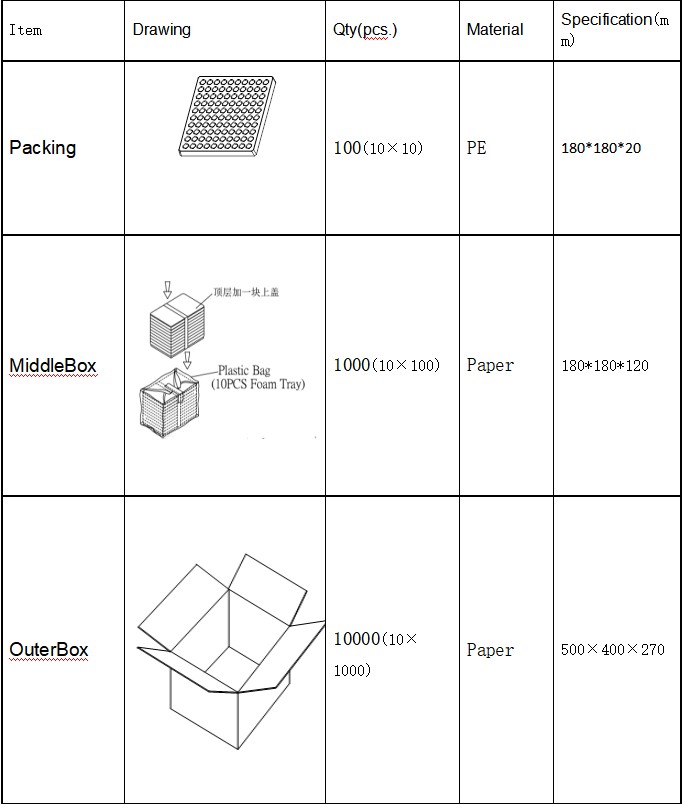

はい。 MEIDI は、非標準の PCB レイアウトまたは高さの制約のあるエンクロージャ向けのカスタム リード トリミング (ストレート、キンク、オフセット、または垂直成形) をサポートしています。テープアンドリールパッケージはスルーホールブザーの標準ではありませんが、最小限の注文数量で大量の自動挿入に対応できるよう手配できます。カスタムリードフォーミングでは、量と複雑さに応じて通常、リードタイムが 2 ～ 4 週間追加されます。見積もりと実現可能性評価のために OEM 構成リクエストを送信します。

Q5: 定格共振周波数以外の周波数でブザーを駆動できますか?

レゾナンスから離れると SPL が減少します。オフレゾナンスでは出力がオクターブごとに約 6dB 低下します。最大音量を得るには、定格周波数 (2700Hz または 4000Hz) ±5% で駆動します。広い周波数応答が必要なマルチトーンまたは音楽アプリケーションの場合は、代わりに圧電ブザーまたは小型スピーカーを検討してください。 QMB-09B シリーズは、ワットあたりの最大 SPL が主な要件である固定周波数の警告音用に最適化されています。

Q6: 定格電圧で連続駆動した場合の音響寿命はどれくらいですか?

QMB-09B シリーズは受動部品です。寿命は駆動信号のデューティ サイクル、周囲温度、電圧によって異なります。標準認定には、25°C で 1/2 デューティ サイクル方形波、定格電圧での 96 時間の連続駆動が含まれます。長時間の連続音アプリケーションの場合、デューティ サイクルを減らすと (例: 1 秒オン、4 秒オフ)、寿命が延び、コイルの発熱が軽減されます。動作条件下でのアプリケーション固有の寿命推定値については、工場エンジニアリングにお問い合わせください。
