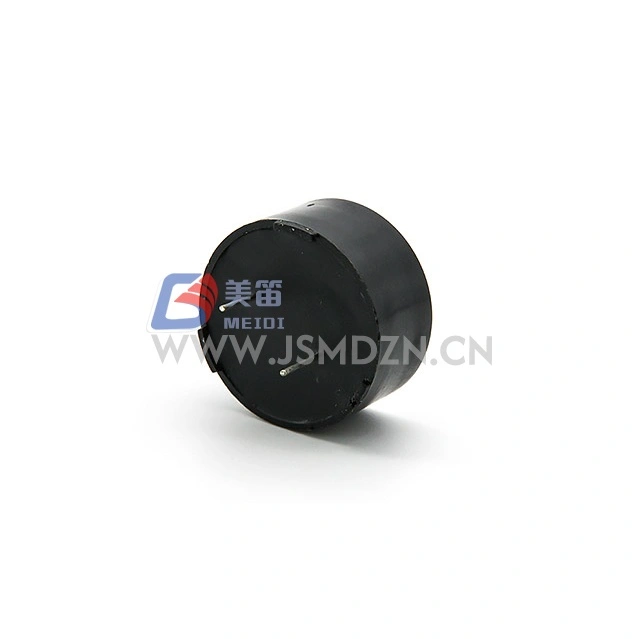

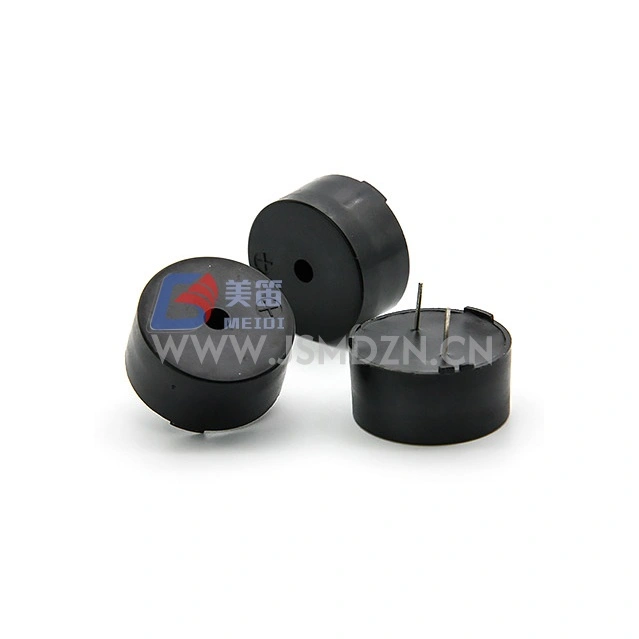

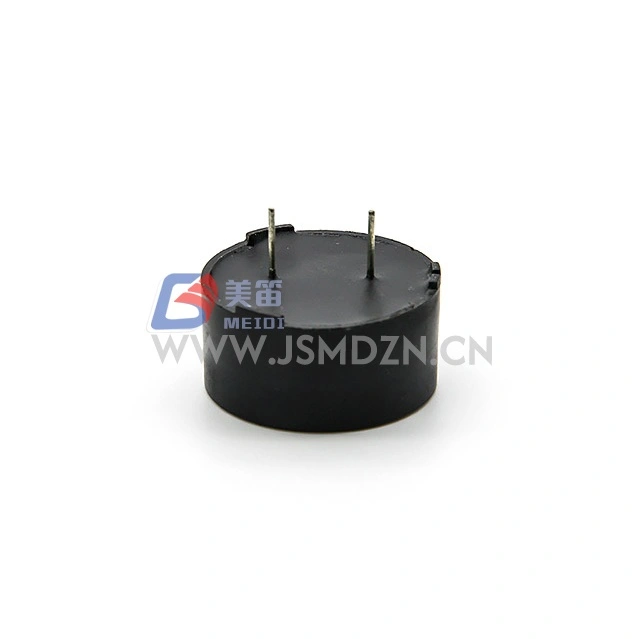

25mm電磁パッシブブザー

25mm電磁パッシブブザー

デュアル電圧オプション: 5Vo-p (30Ω) および 12Vo-p (120Ω)

外部方形波駆動用の 800Hz 共振周波数

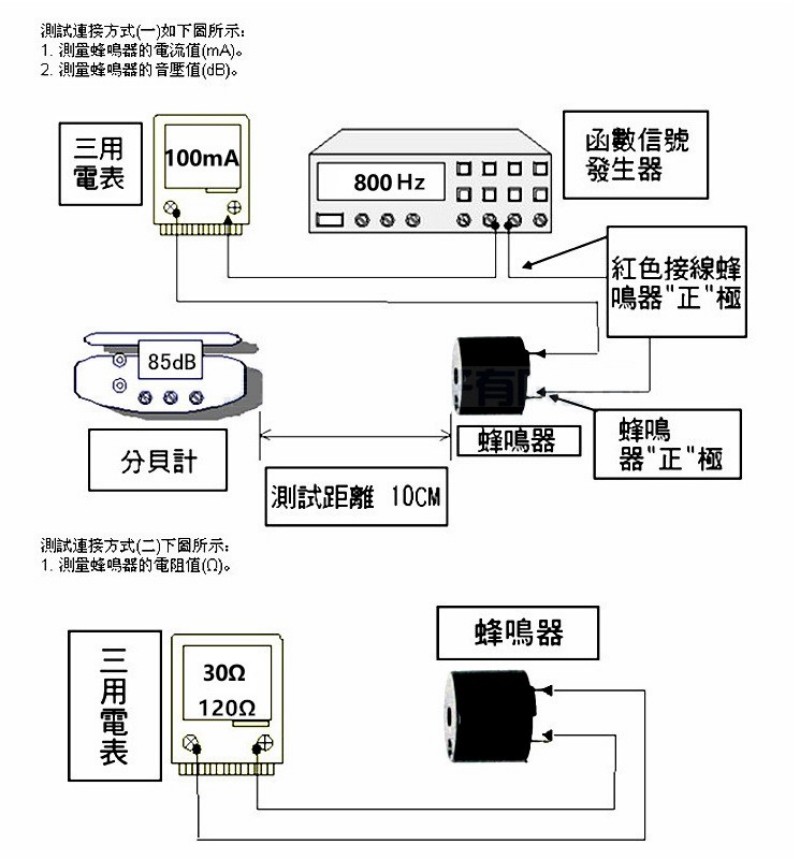

分。定格駆動条件下で 10cm で 85dB の音圧

構造安定性を高める PBT ハウジング

動作温度範囲 -20℃ ～ +70℃

異なるドライバー回路設計に適合する 2 つのコイル抵抗オプション

主な特長

デュアルコイル構成 --- 異なるシステム電圧レールに適合する 30Ω (5V) および 120Ω (12V) オプション

外部ドライブ アーキテクチャ --- 800Hz の方形波信号を受け入れます。 AC励起が必要ですが、DC電圧だけでは可聴出力は生成されません

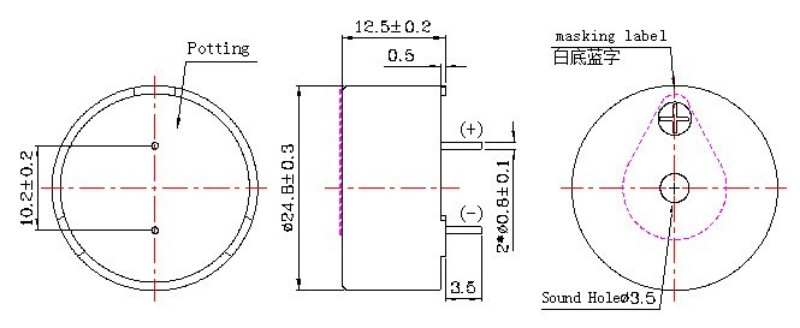

25mm フォームファクタ --- 一般的なパネルおよび PCB 取り付けレイアウトの標準直径

安定した音響出力 --- 最小定格電圧および共振周波数、50% デューティサイクル方形波で駆動した場合、10cm で 85dB

PBT ハウジング材料 --- 動作温度範囲全体で構造的完全性を提供

幅広い動作温度 --- -20℃ ～ +70℃

代表的な用途

外部駆動回路による可聴ステータス表示を必要とする産業用制御パネルおよび PLC システム

アラームおよびアラート機能用に 5V または 12V ロジック出力を利用する家電制御ボード

専用ブザー駆動出力を備えたセキュリティおよびアクセス制御システム

操作シーケンス中に音声フィードバックが必要な試験および測定機器

電源装置および UPS ユニットによる障害状態の警告音

集中アラーム通知モジュールを備えたビルディングオートメーションシステム

よくある質問

1. KC2512 は外部駆動信号が必要ですか? それとも DC 電圧で駆動できますか?

パッシブ電磁ブザーとして、KC2512 は可聴出力を生成するために外部 AC 信号 (通常は 800Hz またはそれに近い方形波) を必要とします。 DC 電圧だけでは音は発生せず、電流が流れ続けるとコイルが損傷する可能性があります。

2. 5V マイクロコントローラー システムにはどの KC2512 バリアントを選択すればよいですか?

5Vシステムの場合はKC2512-30Rを選択してください。 30Ω のコイル抵抗は、最大 30mA の電流引き込みで 5Vo-p 動作の定格となります。ドライバ回路が必要な電流をソースまたはシンクできることを確認するか、トランジスタ バッファ段を使用できることを確認してください。

3. 最大音圧出力を得るために推奨される駆動周波数はどれくらいですか?

最大SPLは800Hzの共振周波数で発生します。オフレゾナンスで駆動すると、SPL が減少します。一貫した最小値を実現します。 85dB 出力、選択したバリアントの定格電圧で 50% デューティ サイクル方形波で 800Hz で駆動。

4. 120Ω KC2512-120R バリアントにはどのようなドライバ回路が適していますか?

標準のオープンコレクタまたはプッシュプルトランジスタ構成は互換性があります。 120Ω コイルは 12Vo-p で最大 40mA を消費します。マイクロコントローラー GPIO 直接ドライブの場合は、ポートの電流能力を確認してください。誘導性負荷を駆動する場合は、フライバック ダイオードを推奨します。

5. カスタムのコイル抵抗または共振周波数は 25mm フォームファクターで利用できますか?

KC2512シリーズのカスタム構成や関連電磁ブザー製品に関する技術的なお問い合わせはMEIDIまでお問い合わせください。
