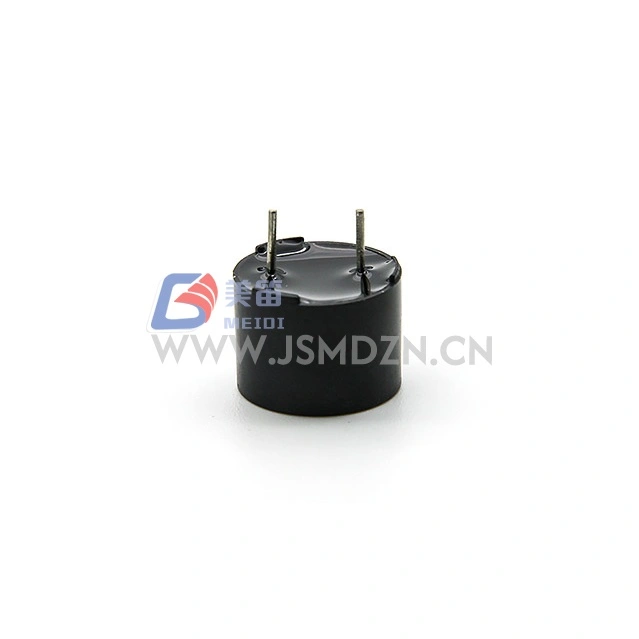

12mm 2400Hz スルーホール電磁パッシブブザー

Model:HN-1295

MEIDI HN-1295 12mm 2400Hz スルーホール電磁パッシブブザー — 5Vo-p 定格電圧、3 ～ 7Vo-p 動作範囲、2400Hz 共振周波数、42±5Ω コイル抵抗、最大 12 mm スルーホール電磁パッシブブザー。定格電流80mA、最小電流音圧は10cmで85dB。黒色の PPO ハウジング、動作温度 -20℃ ～ +70℃、RoHS 準拠。トーン生成には共振周波数での外部方形波ドライブが必要です。評価サンプルをリクエストするか、ボリューム価格の RFQ を送信してください。

お問い合わせを送信

製品説明

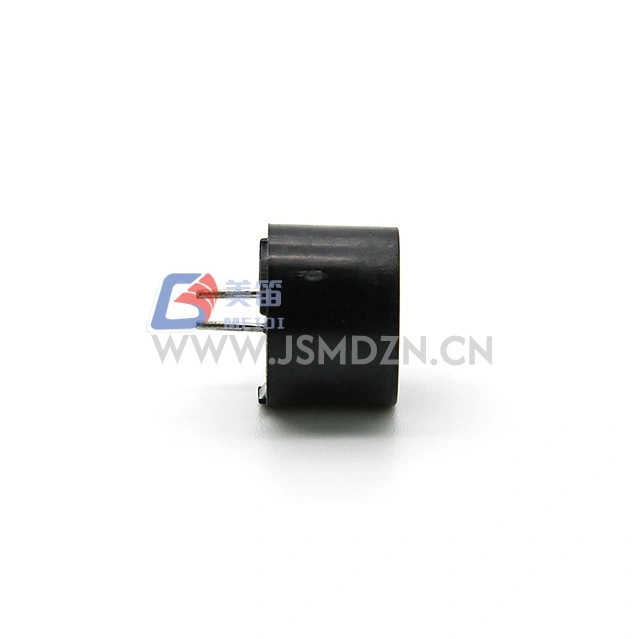

12mmスルーホール電磁パッシブブザー

安定した音響出力を実現する 2400Hz の外部方形波ドライブ

スルーホール PCB レイアウト用の 42Ω コイルインピーダンス

一般的なスルーホール PCB レイアウト向けの直径 12mm

分。定格駆動条件下で 10cm で 85dB の音圧

動作温度範囲 -20℃ ～ +70℃

スルーホール組立プロセスに対応した黒色の PPO ハウジング

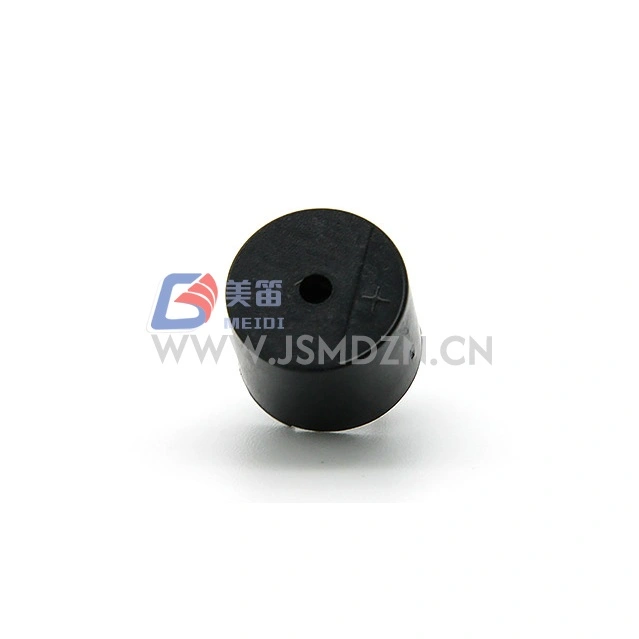

製品概要

MEIDI HN-1295 12mm 2400Hz スルーホール電磁パッシブブザーは、音声生成に外部駆動信号を必要とする電子システムへのスルーホール取り付け用に設計された電磁パッシブブザーです。本体直径 12 mm のこのブザーは、産業用制御パネル、警報システム、民生用電化製品、診断装置で使用される一般的な PCB レイアウトに統合されます。

2400Hz の共振周波数は外部方形波駆動信号を受け入れ、定格周波数またはその近くで駆動したときに一貫した音響フィードバックを可能にします。 5Vo-p の定格電圧と 3 ～ 7Vo-p の動作範囲を備えた HN-1295 は、ドライバ回路設計に柔軟性をもたらします。

42Ωのコイル抵抗は、スルーホール実装アプリケーション向けに選択されています。黒色の PPO ハウジングは、スルーホール組立プロセスに構造的安定性をもたらします。

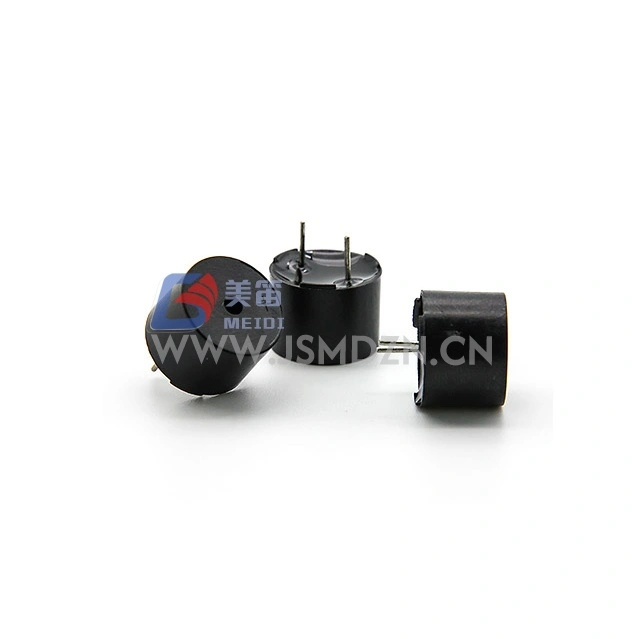

主な特長

外部ドライブアーキテクチャ --- トーン生成のために 2400Hz の方形波信号を受け入れます。 AC励起が必要であり、DC電圧だけでは音は発生しません。

スルーホールのフォームファクタ --- 直径 12mm、標準 PCB レイアウト用のピン構成

42Ω コイルインピーダンス --- スルーホール PCB レイアウトの場合

安定した音響出力 --- 最小5Vo-p、2400Hz、50%デューティサイクル方形波で駆動した場合、10cmで85dB

PPO ハウジング材質 --- スルーホールアセンブリ互換性のある黒色ハウジング

RoHS 環境準拠 --- はい

技術仕様

パラメータ	価値	試験条件
製品タイプ	電磁パッシブブザー	---
定格電圧	5Vo-p	共振周波数基準
動作電圧	3--7Vo-p	駆動信号ピーク

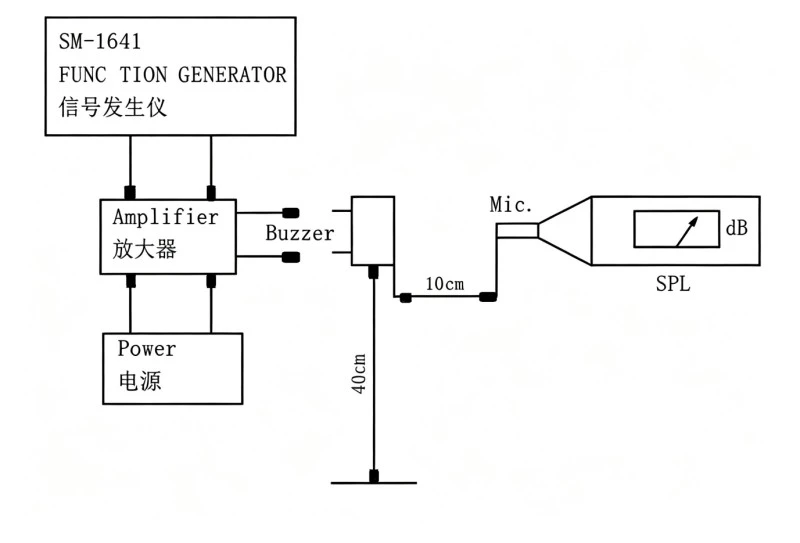

音圧レベル	分。 85dB	5Vo-p、2400Hz、50%デューティ、10cm時
共振周波数	2400Hz	定格電圧時
コイル抵抗	42±5Ω	---
定格電流	最大。 80mA	5Vo-p、2400Hz、50%デューティ時
動作温度	-20℃～+70℃	---
保管温度	-30℃～+80℃	---

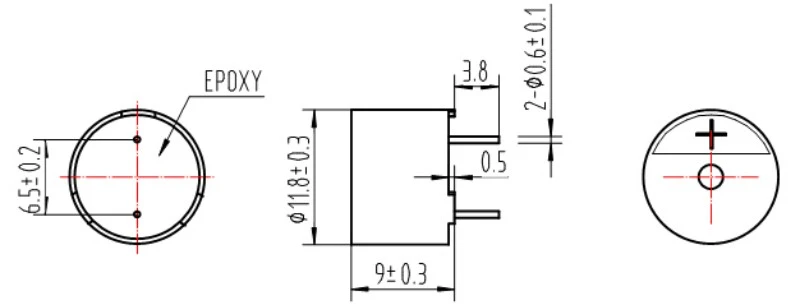

外形寸法	12mm(直径)	ピンを除く本体
正味重量	約1.5g	---
ハウジング材質	ブラックPPO	---
環境保護規制	RoHS	---

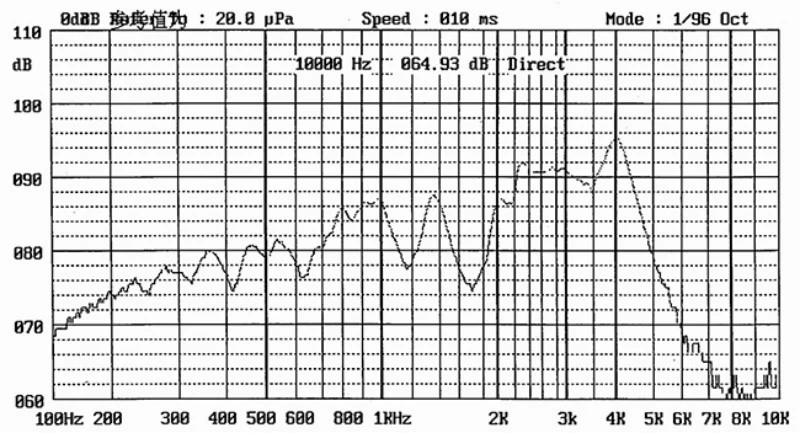

12mm 2400hz Through Hole Electromagnetic Passive Buzzer

代表的な用途

音響警報を必要とする産業用制御パネル警報モジュール

スルーホール PCB 設計によるセキュリティおよび侵入検知システム

標準ブザー取り付けを利用した家電制御ボード

音声によるステータス表示が必要な診断およびテスト機器

ドライブ出力を備えた PLC およびオートメーションシステム

障害状態警告用の無停電電源装置ユニット

このモデルを選ぶ理由

設計要件	HN-1295 アドバンテージ
スルーホール PCB レイアウト	標準的な PCB 取り付け用の直径 12mm
一貫したアラーム音の周波数	2400Hzの共振周波数により均一な音響特性を実現
組立工程の互換性	スルーホールアセンブリ用の黒色 PPO ハウジング
環境コンプライアンス	RoHS

生産と品質保証

MEIDI は、製品設計、購買、テストに至る各生産段階で品質管理を行って HN-1295 を製造しています。認証の詳細については、MEIDI にお問い合わせください。

信頼性試験

以下のいずれかのテストの後、製品は合格基準を満たさなければなりません。外観および電気的特性に欠陥または劣化がないこと (SPL を除く)。 SPL は、データシートに指定されている最小 SPL から 10dB を超えて減少してはなりません。

テスト項目	試験条件
寿命試験	25±10℃、定格電圧、1/2デューティ共振周波数方形波、96時間
高温試験	+80℃で96時間保管、試験前に室温で3時間回復
低温試験	-40℃で96時間保管、試験前に室温で3時間回復
湿度試験	+40±3℃、90%～-95% RH、48時間、試験前に6時間室温に回復
熱衝撃試験	70℃ 2時間→-20℃ 2時間（1サイクル）、インターバル1時間、計10サイクル
落下試験	標準梱包（6面3辺すべて）、高さ1.2mから厚手の木板または5cmの堅木板に落下
振動試験	1000 サイクル/分、振幅 1.5mm、各軸 1 時間、合計 3 軸

注意：磁性体、水溶性物質、腐食性ガスなどの異物が製品に侵入すると、製品の電気的性能に影響を与えますので避けてください。

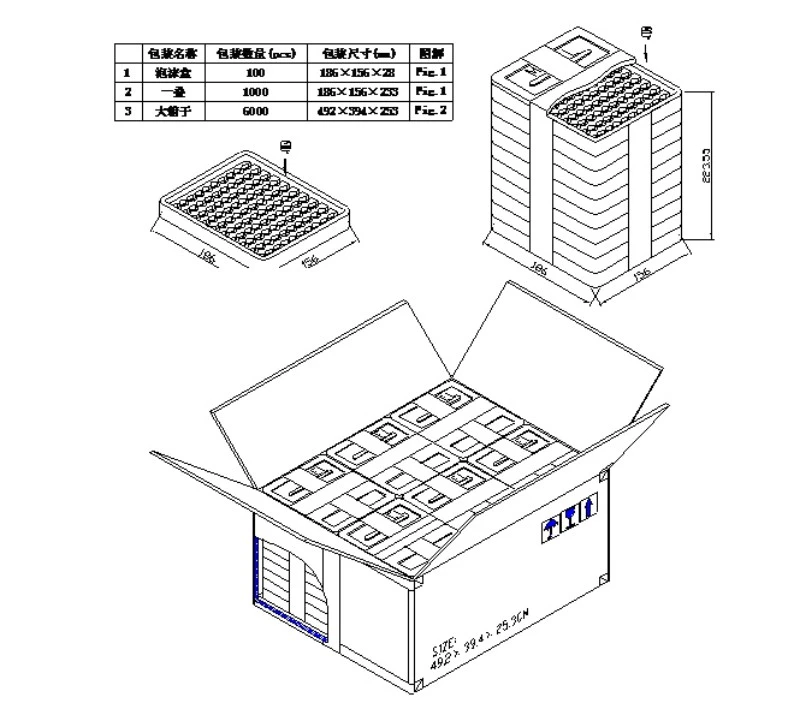

包装

アイテム	仕様
製品タイプ	電磁ブザー
量	6000個
カートンの容積	52×41.5×27センチメートル

よくある質問

1. このブザーは外部駆動信号が必要ですか、それとも DC 電圧で駆動できますか?

パッシブ電磁ブザーとして、HN-1295 は可聴出力を生成するために外部 AC 信号 (通常は 2400Hz またはそれに近い方形波) を必要とします。 DC 電圧だけでは音は発生せず、電流が流れ続けるとコイルが損傷する可能性があります。

2. 最大音圧出力にはどのような駆動周波数が推奨されますか?

最大SPLは2400Hzの共振周波数で発生します。オフレゾナンスで駆動すると、SPL は大幅に減少します。一貫した最小値を実現します。 85dB 出力、5Vo-p で 50% デューティサイクル方形波で 2400Hz で駆動。

3. コイルインピーダンス42Ωに適したドライバ回路は何ですか?

プルアップ抵抗を備えた標準のオープンコレクタ NPN/PNP トランジスタ構成には互換性があります。マイクロコントローラー GPIO 直接ドライブの場合、ポートが 80mA 以上をソースまたはシンクできることを確認します。誘導負荷またはリレー回路で駆動する場合は、フライバックダイオードを使用することをお勧めします。

4. このスルーホールブザーの推奨はんだ付け方法は何ですか?

HN-1295 は、標準的なスルーホールウェーブはんだ付けプロセスと互換性があります。手はんだ付けの場合、推奨温度と持続時間の仕様については MEIDI にお問い合わせください。

5. カスタムの共振周波数またはコイル抵抗は利用可能ですか?

カスタム構成に関する技術的なお問い合わせについては、MEIDI にお問い合わせください。
