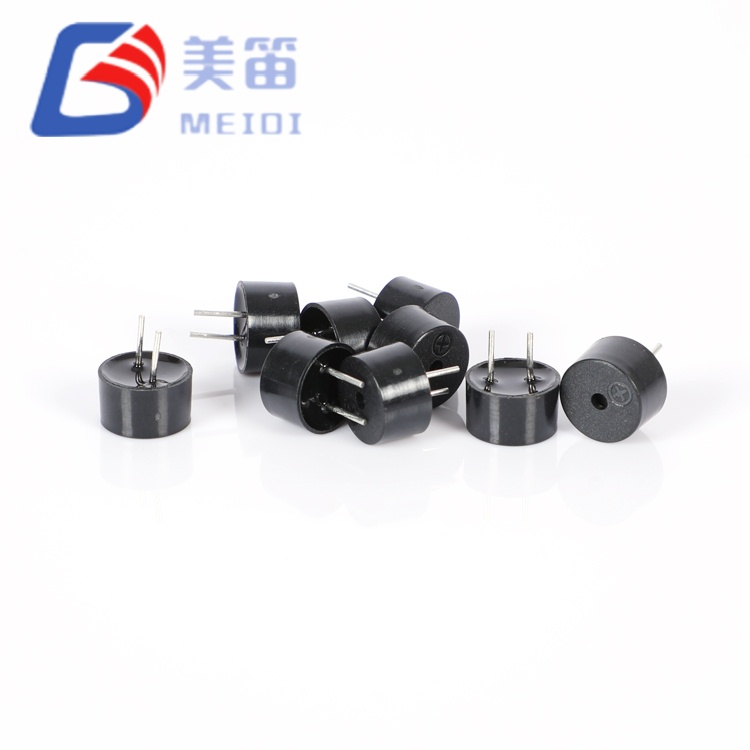

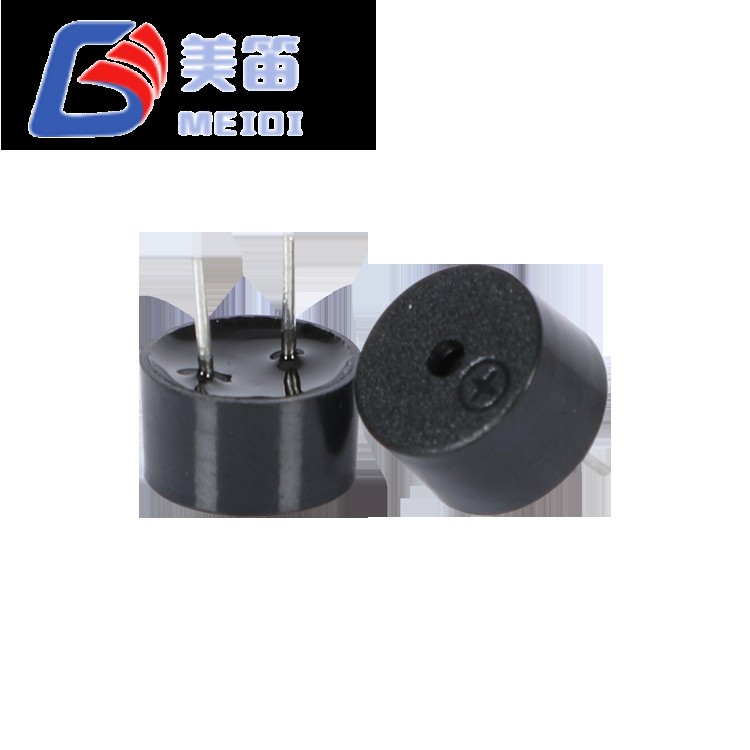

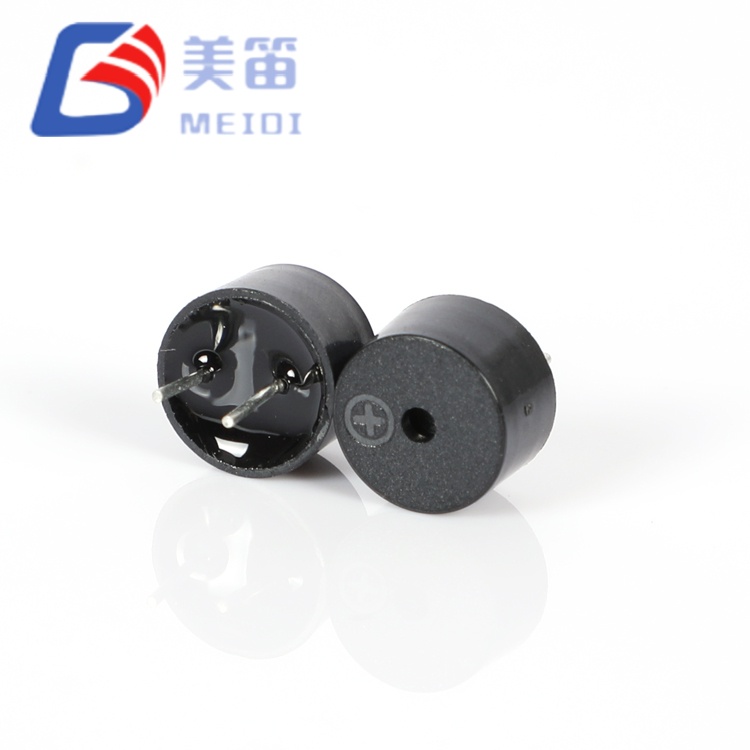

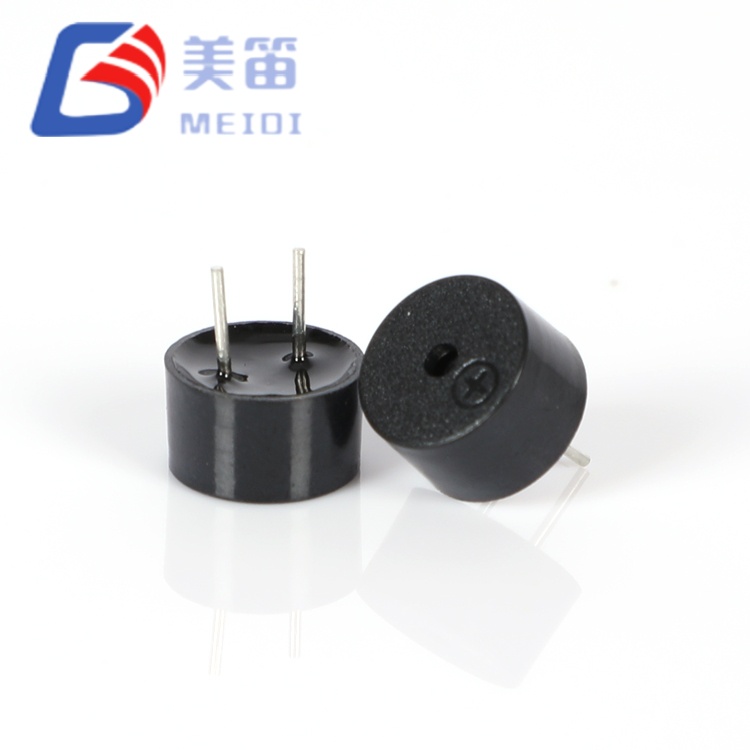

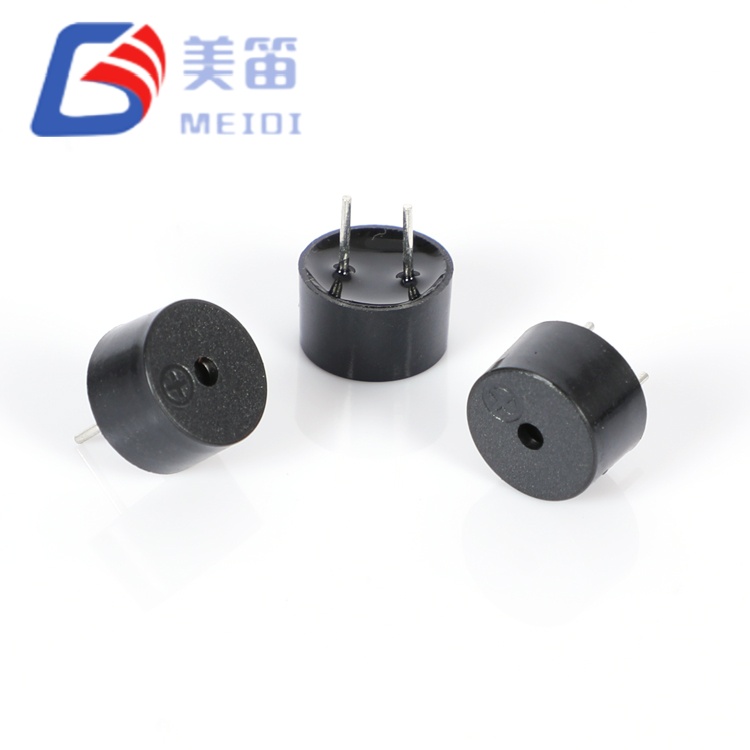

9*5.5mm 磁気パッシブブザー 単一の 9.0×5.5mm 機械プラットフォームの下に 3 つのスルーホールパッシブ電磁ブザーが搭載されています。 2 つのコイル抵抗と 2 つの共振周波数により、設計者は PCB の穴のパターンを変更することなく、ブザーを電源電圧と音質要件に合わせることができます。 16Ω バリアントは、3.3V ロジックおよびリチウムイオン システムでは 1.5V ～ 4.5V で動作します。 42Ω バリアントは、産業用 5V レールの 3V ～ 7V をカバーします。 3 つのモデルすべてにおいて、音圧は 10cm で 85dB を超え、黒色 PBT ボディは混合プロセス組み立てにおけるウェーブおよび手動はんだ付けに最適化されています。
単一の 9.0×5.5mm フットプリントから 3 つの電気プロファイル。 3V アーキテクチャと 5V アーキテクチャを切り替えるときにレイアウトを変更する必要はありません。
16Ω、3V、2.7kHz モデルは、マイクロコントローラの直接駆動が好まれるバッテリ駆動のロジックレベルデバイスに適しています。
42Ω、5V、2.7kHz モデルは、標準の産業用および車載アクセサリ バスの消費電流を削減します。
42Ω、5V、4.0kHz モデルは、より鮮明なアラートの恩恵を受けるアプリケーション向けに、高周波トーンを備えた同じ電気インターフェイスを提供します。
すべてのバリエーションは同じスルーホール ピン間隔を共有しているため、修理および改造プロジェクトでは、基板を変更することなく、旧式の 9mm および 12mm ブザーを置き換えることができます。
シリーズ全体で最小音圧は10cmで85dBです。通常、製品サンプルは 87dB ～ 95dB に達します。
| パラメータ | QMB-09B-03 | QMB-09B-05 | QMB-09B-05 4KHZ |
| 定格電圧 | 3V(AC) | 5V(AC) | 5V(AC) |
| 動作電圧 | 1.5～4.5V | 3～7V | 3～7V |
| コイル抵抗 | 16±5Ω | 42±5Ω | 42±5Ω |
| 共振周波数 | 2700±300Hz | 2700±300Hz | 4000±300Hz |
| 10cmでの音声出力 | ≧85dB | ≧85dB | ≧85dB |
| 動作電流 | ≤ 80mA | ≤ 60mA | ≤ 60mA |
| サンプル SPL 範囲 | 87.5～94.0dB | 91.5～94.7dB | 91.5～94.7dB |
| サンプル電流範囲 | 69.2～75.5mA | 46.8～51.7mA | 46.8～51.7mA |
| ドライブの互換性 | 3.3 V MCU GPIO、リチウムイオン | 5Vロジック、産業用バス | 5Vロジック、産業用バス |
| 代表的な用途 | ポータブル機器、スマートメーター、家電製品 | 工業用警報器、自動車用アクセサリー、PLCモジュール | 医療機器、セキュリティパネル、音調識別システム |
1 つの機械設計で 3 つの電気的バリエーションをカバーできるため、PCB 穴のレイアウトを変更せずにドライブ アーキテクチャを最終決定できます。
16Ω コイルは 3.3V 電源に整合しており、ドライバー段をシンプルに保ちます。 42Ω コイルは 5V レールの電流を下げます。
2 つの共振周波数が利用可能です。2.7kHz は低周波ノイズの侵入に、4.0kHz はよりシャープな音質を実現します。
黒色の PBT ハウジングは、255°C でのウェーブはんだ付けや、360°C での手動による再加工に変形や音響変化を起こすことなく耐えられます。
直径 9.0mm と標準ピンピッチにより、このシリーズは多くの従来の 9mm および 12mm スルーホールブザーのドロップイン代替品となります。
すべてのユニットには、製造日、テスト記録、原材料バッチに遡ってリンクするロットコードが含まれており、10 年間維持されます。
| パラメータ | 価値 | 試験条件 |
| 定格電圧 | 3V(AC) | 共振周波数基準 |
| 動作電圧 | 1.5～4.5V(AC) | 駆動信号ピーク |
| 10cmでの音声出力 | ≧85dB | 3V、2700Hz、10cm時 |
| 共振周波数 | 2700±300Hz | 定格電圧時 |
| コイル抵抗 | 16±5Ω | 25℃、DCにて |
| 動作電流 | ≤ 80mA | 3V、2700Hz時 |
| 動作温度 | -20℃～+70℃ | 継続的 |
| 保管温度 | -30℃～+80℃ | 非動作中 |

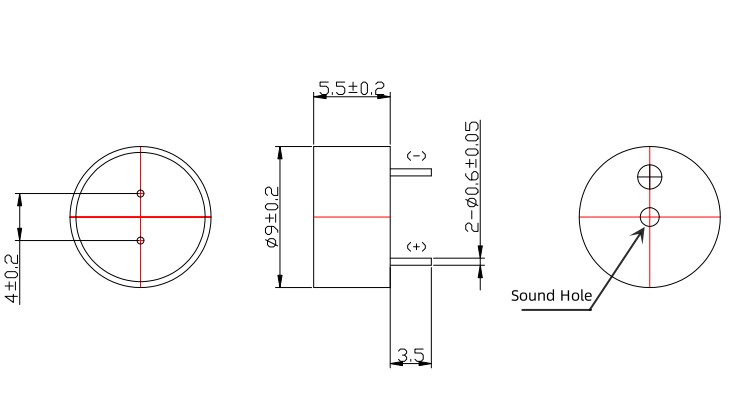

| 寸法（直径×高さ） | 9.0×5.5mm | ピンを除く本体 |
| 重さ | 0.71g | 典型的な |
| ハウジング材質 | 黒PBT | UL94 V‑0 |
| パラメータ | 価値 | 試験条件 |
| 定格電圧 | 5V(AC) | 共振周波数基準 |
| 動作電圧 | 3～7V(AC) | 駆動信号ピーク |
| 10cmでの音声出力 | ≧85dB | 5V、共振周波数、10cm時 |
| 共振周波数 | 2700±300Hz/4000±300Hz | 定格電圧時 |
| コイル抵抗 | 42±5Ω | 25℃、DCにて |
| 動作電流 | ≤ 60mA | 5V時 |
| 動作温度 | -20℃～+70℃ | 継続的 |
| 保管温度 | -30℃～+80℃ | 非動作中 |
| 寸法（直径×高さ） | 9.0×5.5mm | ピンを除く本体 |
| 重さ | 0.71g | 典型的な |
| ハウジング材質 | 黒PBT | UL94 V‑0 |
| 方法 | 温度 | 時間 | 最大パス数 |
| リフローはんだ付け | 245±15℃ | 180 ℃ 予熱 40 ～ 70 秒。 245℃ 3秒 | 3 |
| ウェーブはんだ付け ★ | 255±15℃ | 4～6秒 | 2-3 |
| 手はんだ ★ | 360±10℃ | 2～5秒 | 2-3 |
★ スルーホールアセンブリに推奨される方法。 PBT ハウジングは、これらのプロファイル全体にわたって寸法安定性を維持し、端子の緩みや音響キャビティの歪みを防ぎます。
QMB‑09B‑03: ハンドヘルド計器、スマート ユーティリティ メーター、3.3 V 家庭用電化製品制御ボード、および単一セル電源と直接 GPIO 駆動が望ましいリチウムイオン駆動 IoT センサー。
QMB‑09B‑05: 産業用 PLC アラーム モジュール、5V 自動車アクセサリ回路、商用冷凍コントローラ、および低コイル電流の恩恵を受ける無停電電源装置。
QMB‑09B‑05 4KHZ: 医療診断機器、セキュリティ侵入パネル、音識別警報ネットワーク、および高音の警報を必要とする消費者向け製品。
| 変異体 | ドライバーの種類 | 構成 | 注意事項 |
| QMB-09B-03 | マイクロコントローラー GPIO | プッシュプル 3.3V | ピンが少なくとも 70mA を供給できることを確認します。コイルの両端にフライバック ダイオードを追加します。 |
| QMB-09B-03 | オープンコレクタトランジスタ | プルアップ付きNPN/PNP | 1kΩのベース抵抗が標準的な開始値です。 |
| QMB-09B-05 / 4KHZ | 5Vロジック出力 | 直接またはバッファリング | 42Ω コイルは消費電流が少なくなります。長いケーブル配線の場合は、やはりトランジスタ バッファの使用をお勧めします。 |
| QMB-09B-05 / 4KHZ | 専用ブザードライバーIC | 方形波出力 | 出力周波数をブザーの定格共振に合わせて最大音量にします。 |
| すべてのバリエーション | オーディオアンプ | 正弦波または方形波 | アンプの出力インピーダンスがコイル抵抗と互換性があることを確認してください。 |

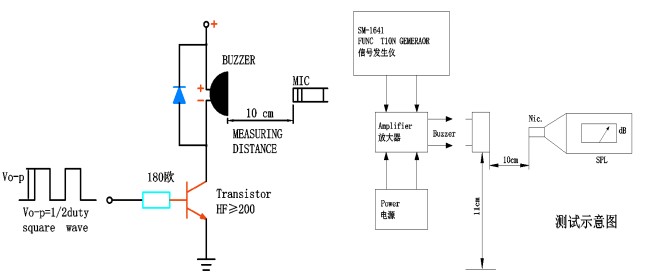

共振周波数 (2.7kHz または 4.0kHz) および定格電圧での 50% デューティサイクルの方形波により、指定された音圧が得られます。オフレゾナンスドライブにより、出力がオクターブあたり約 6dB 減少します。
| 設計状況 | QMB-09Bシリーズのメリット |
| 最終的なシステム電圧はまだ固定されていません | 1 つのフットプリントで 16Ω または 42Ω のバリエーションが受け入れられるため、電源レールを確認しながら PCB 設計を進めることができます。 |
| 2.7kHz と 4.0kHz を評価する必要がある | 駆動回路と実装は同じですが、音響テスト中に部品番号が変わるだけです。 |
| 旧式のブザーを備えたレガシー機器の修理 | 直径 9.0mm と標準ピンピッチは、多くの場合、9mm および 12mm スルーホールブザーと直接一致します。 |
| ウェーブはんだ付けと手作業による再加工を同じラインで実行 | PBT ボディは、これらの熱プロファイルに合わせて特別に選択されており、寸法安定性と音響的一貫性が保たれています。 |
| サプライヤー数の削減 | 3 つの電気構成が 1 つの機械ファミリーでカバーされているため、認定と在庫の作業負荷が軽減されます。 |
0.71g のブザーによりボードに追加される質量は最小限に抑えられ、確立されたピン レイアウトにより統合が高速化されます。サンプル データでは、すべてのパラメーターがパブリッシュされたウィンドウ内に快適に収まっていることが確認されています。
MEIDI Intelligent Technology は、2011 年以来、電磁および圧電音響コンポーネントを生産しています。中国の江蘇省にある同社の垂直統合型工場では、社内の PBT 成形、精密コイル巻線、自動組み立て、完全なインライン音響テストを行っています。 ISO 9001 認証の品質システムと専用の信頼性ラボは、大量の産業および自動車プログラムに必要な一貫性をサポートします。
QMB-09B シリーズのすべての製造バッチは、100% のコイル抵抗検証と共振周波数の統計的チェックを受けます。音圧レベルは 85dB の最小値に対して確認され、J-STD-002 に従ってはんだ付け性がテストされます。 RoHS および REACH 準拠は維持されており、完全な材料宣言が利用可能です。ハウジングにマークされたロットコードにより、製造日、テスト記録、原材料バッチに至るまでの 10 年間にわたるトレーサビリティが提供されます。
Q1: 3 つのモデルからどのように選択すればよいですか?
利用可能な電圧から始めます。 3.3V ロジックまたは単一セルのリチウムイオンには、QMB-09B-03 (16Ω) が最適です。 5V 産業用または車載用レールの場合、QMB-09B-05 または QMB-09B-05 4KHZ (両方とも 42Ω) は電流需要を削減します。次に、トーンを選択します。低周波アラートの浸透には 2.7kHz、より明るく、より特徴的なサウンドには 4.0kHz を選択します。 3 つはすべて同じフットプリントを共有するため、後で変更するのは簡単です。
Q2: QMB‑09B‑03は5V、42Ω部品は3.3Vで使用できますか?
16Ωモデルを4.5V以上で動作させるとコイルが過熱する可能性があります。 3V 未満の 42Ω モデルでは、サウンド レベルが大幅に低くなります。 5V で 16Ω が必要な場合は、電流を制限するために直列抵抗を追加します。 SPLは依然として低下します。より高いインピーダンスを必要とする 3.3V システムの場合、16Ω バリアントの方がより適合します。
Q3: 実際の環境における 2.7kHz と 4.0kHz の実際的な違いは何ですか?
2.7kHz は低周波の機械ノイズをカットする傾向があるため、工場の現場や屋外の機器に適しています。 4.0kHz は人間の聴覚感度のピークに近く、屋内の医療機器、セキュリティ機器、民生機器に鮮明で簡単に識別できるトーンを提供します。どちらも同様に堅牢で信頼性があります。

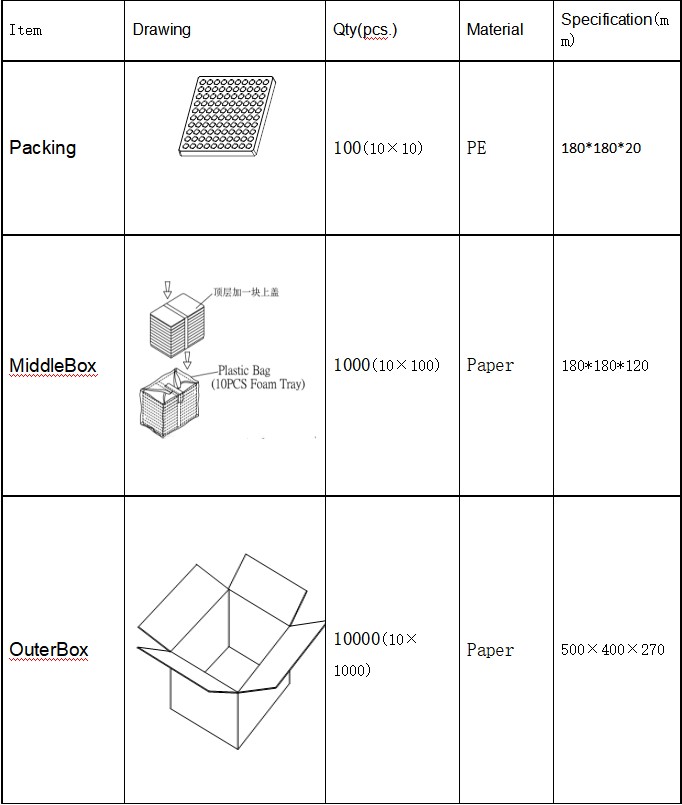

Q4: カスタムのリード長やテープとリールのパッケージは利用できますか?
はい。 MEIDI は、非標準の PCB レイアウト向けにストレート、キンク、またはオフセットのリード フォーミングを提供できます。テープアンドリールはスルーホール部品には標準ではありませんが、自動挿入ライン用に手配できます。最小注文数量と納期は変更内容によって異なります。
Q5: ブザーをその共振周波数から離して別の音を出すことはできますか?
駆動周波数が共振から離れると、騒音レベルは著しく低下します。最大音量については、定格 2700Hz または 4000Hz の ±5% 以内に収めてください。アプリケーションで広範囲の周波数が必要な場合は、圧電ブザーまたは小型スピーカーの方が適しています。
従来の部品番号に対する相互参照検証、3 つのバリエーションすべての評価サンプル、またはカスタム リード構成については、MEIDI 交換部品チームにお問い合わせください。互換性に関する問い合わせには通常 1 営業日以内に、ピン配置図と駆動回路のメモとともに回答が届きます。
