A パッシブ圧電ブザーは、圧電セラミックの振動を通じて電気信号を可聴音に変換する、コンパクトでエネルギー効率の高い音響コンポーネントです。アクティブブザーとは異なり、内部発振器なし— 外部駆動信号 (マイクロコントローラーからの方形波または PWM) に依存して音を生成します。この 1 つのアーキテクチャの違いにより、エンジニアは周波数、トーン、アラーム パターンを正確にプログラム可能に制御できるようになります。 Jiangsu Meidi Intelligent Technology Co., Ltd. では、これらのコンポーネントを 15 年以上製造してきました。このガイドでは、パッシブ圧電ブザーの仕組み、重要な電気的特性、使用場所、および設計に適したモデルの選択方法について説明します。
適切に設計された製品では、適切なサウンド要素を選択することが後から考えられることはほとんどありません。ブザーが小さすぎる、電流が多すぎる、または正しいピッチに調整できない場合は、ユーザー エクスペリエンスが損なわれます。また、安全装置や医療機器では、機能全体が損なわれる可能性があります。この記事では、自信を持ってパッシブ圧電ブザーを指定するための技術的フレームワークを提供します。本物のMEIDI生産データ一般的なマーケティング上の主張ではなく。
A パッシブ圧電ブザーセラミックディスクの逆圧電効果を利用して電気信号を音に変換する電子音響トランスデューサーです。発振回路は内蔵されていないため、周波数信号の供給は外部制御回路に完全に依存します。この設計により、コンポーネントではなくエンジニアがピッチ、リズム、アラートパターンを制御できるようになります。
パッシブ圧電ブザーを理解する最も簡単な方法は、アクティブな兄弟ブザーと対比することです。アンアクティブブザー内部発振器を備えており、DC 電源が印加された瞬間に固定トーンを発します。パッシブブザーは DC では沈黙し、交流信号が供給された場合にのみ鳴ります。このトレードオフは意図的です。アクティブ ブザーは駆動が簡単ですが、1 つのトーンに限定されます。パッシブブザーには駆動回路が必要ですが、単一の低コスト部品からメロディー、さえずり、マルチピッチアラームが得られます。
MEIDI は、通信機器、家庭用電化製品、自動車エレクトロニクス、医療機器、セキュリティ システム向けに、パッシブ、アクティブ、SMD、リード付きなど、あらゆる種類の圧電ブザー ソリューションを開発および製造しています。
動作原理は、逆圧電効果。交流電気信号がブザー内部の圧電セラミックに印加されると、材料は繰り返し膨張と収縮を繰り返します。これらの機械的な動きが振動板またはセラミック自体を振動させ、空気を押して可聴音波を生成します。
入力信号の周波数は出力ピッチを直接設定します。さらに重要なのは、すべてのパッシブ圧電ブザーには、機械的共振周波数— 通常、2～4kHz人間の耳が最も敏感な範囲でもあります。素子を共振点または共振点に近い状態で駆動すると、最大音圧レベル (SPL) が放射されます。 10% 離れていてもドリフトし、エレメントの Q ファクターが高い (多くの場合 20 ～ 60) ため、SPL が 6 ～ 10 dB 低下する可能性があります。実際には、これは、「任意のトーン」を同じ音量として扱うのではなく、駆動周波数を部品の定格共振周波数に一致させる必要があることを意味します。
このデバイスは外部から駆動されるため、マイクロコントローラー、PCB 回路、インテリジェント制御システムときれいに統合されています。まさにこれが、カスタマイズされたプログラム可能なサウンド フィードバックを必要とする製品で最も多くを占めている理由です。
これは、一般的な記事のほとんどがスキップするセクションですが、実際の設計ではパッシブ圧電ブザーが生きるか死ぬかが決まる部分です。ブザーを容量性負荷、抵抗器ではありません。
パッシブ圧電ブザーは、交流波形、つまり方形波 (組み込み設計で一般的) またはタイマー周辺機器からの PWM 信号によって駆動されます。安定した DC レベルでは、最大でも 1 回のかすかなクリック音が発生します。持続的なトーンには継続的な発振が必要です。 DC 電源ではなく、ピークツーピークの駆動電圧がラウドネスを決定します。Vp-p を 2 倍にすると、セラミックの機械的限界まで放射される音響パワー (約 +6 dB) がおよそ 2 倍になります。通常の駆動電圧は動作します3～25Vp-p、3 V、5 V、12 V p-p がそれぞれポータブル、民生用、産業用の設計で最も一般的です。
電気的には、ピエゾ素子は小さなコンデンサのように動作します。通常、10～30nF標準部品用。消費電流は、安定した DC の流れではなく、各遷移時にその容量を充放電するために必要な変位電流によって支配されます。実際の結果: パッシブ圧電ブザーは非常に効率的 (多くの場合 5 ～ 10 mA) であり、磁気ブザーとは異なり、フライバックダイオードは必要ありません、潰れる誘導コイルがないからです。小型で静かなインジケーターは、マイクロコントローラーのピンから直接駆動することもできます。警報音を大きくするには、トランジスタ、MOSFET、または専用のピエゾ ドライバ IC が必要です。
パッシブ圧電ブザーの測定された SPL は、通常、10 cm および共振周波数 (標準部品の場合は 70 ～ 90 dB、大型の素子の場合はさらに高くなります) で見積もられます。出力は共振から離れると急激に低下するため、最も価値のある設計ステップは、部品の定格共振周波数を確認し、その周波数で駆動することです。常に距離に対してレートを下げる: リスナーの位置でのインイヤーラウドネスを推定するときに、逆二乗ルール (距離が 2 倍になるごとに SPL が約 6 dB 低下します) を適用します。
現代の製品チームは、狭い設置スペース、厳しいエネルギー予算、そして信頼できるユーザーからのフィードバックの必要性に直面しています。パッシブ圧電ブザーは、次の 3 つすべてに答えます。
スマート デバイス、医療機器、家庭用電化製品、または産業用コントローラーの場合、適切に選択されたパッシブ圧電ブザーにより、使いやすさと知覚される製品品質の両方が向上します。
明瞭でプログラム可能なサウンド通知を必要とする製品が候補となります。サイズが小さく効率が良いため、幅広い業界に適しています。
| 業界 | 応用例 |
|---|---|
| カーエレクトロニクス | ダッシュボードアラート、安全リマインダー、制御システムフィードバック |
| 家庭用電化製品 | 電子レンジ、洗濯機、エアコン、スマートホームデバイス |
| 医療機器 | モニタリング装置、検査機器、患者通知システム |
| 通信機器 | 信号表示器、動作確認音 |
| セキュリティシステム | 警報装置、アクセス制御、警報装置 |
複数の異なるトーンを生成できる機能により、パッシブ圧電ブザーは、単一の出力を通じてさまざまなメッセージ (アラーム前のチャープと完全なアラームの鳴動) を伝える必要があるインテリジェント製品で特に価値があります。
正しいブザーを選択することは、電気的、音響的、機械的制約のバランスを取ることを意味します。一致が不十分な場合、音量が不十分になったり、動作が不安定になったり、電力が無駄になったりします。
MEIDI はお客様と協力して、フリーサイズの部品を強制するのではなく、ブザー構成 (駆動電圧、共振、設置面積) を正確な製品設計に合わせて調整します。
| 特徴 | パッシブ圧電ブザー | アクティブブザー |
|---|---|---|
| 音の生成 | 外部周波数信号が必要です | 内部発振器を内蔵 |
| 制御の柔軟性 | 高 — さまざまなトーンとメロディーをサポートします | プリセット音色は1つに限定 |
| 駆動方式 | 方形波/PWM(Vp-p) | 直流電圧 |
| 電力効率 | 低電流 (通常 5 ～ 10 mA) | より高い、内部回路に依存 |
| 外部コンポーネント | フライバック ダイオードはありません。大音量の出力にはドライバーが必要な場合があります | なし - DC で鳴ります |
| 最優秀アプリケーション | スマートエレクトロニクス、プログラマブルデバイス | シンプルなアラーム＆通知製品 |
選択は製品によって異なります。サウンドのカスタマイズとインテリジェントな制御が優先される場合、パッシブ圧電ブザーは明らかな利点をもたらします。
代表的なものを下表に示します。パッシブ圧電ブザー当社の生産カタログ（江蘇美迪智能科技有限公司）より。すべて外部駆動 (トランスデューサー型) ピエゾ素子です。駆動電圧は推奨されるピークツーピーク信号です。 SPL は、共振点 10 cm で測定されたメーカーの最小定格です。静電容量はカタログに指定されている箇所に表示されます。
| モデル | タイプ | ドライブV(Vp-p) | 共振周波数 | 分。 SPL | 寸法(mm) | オペレーティング。範囲 | ストレージ。範囲 |
|---|---|---|---|---|---|---|---|
| HNR-1295 | ピエゾ、パッシブ | 3.0 | 4000±500Hz | ≧85dB | Φ12.0×9.0 | −20〜＋70℃ | −30〜＋80℃ |
| HNR-1207PA5.0 | ピエゾ、パッシブ | 5.0 | 4000±500Hz | ≧80dB | Φ12.5×7.0 | −20〜＋70℃ | −30〜＋80℃ |
| HNR-1255PA6.5 | ピエゾ、パッシブ | 5.0 | 4000±500Hz | ≧80dB | Φ12.5×5.5 | −20〜＋70℃ | −30〜＋80℃ |
| HNR-1360-7.6 | ピエゾ、パッシブ | 5.0 | 4000±500Hz | ≧85dB | Φ13.0×6.0 |
−20〜＋70℃ | −30〜＋80℃ |
| HNR-1407PA75 | ピエゾ、パッシブ | 5.0 | 4000±500Hz | ≧85dB | Φ14.0×7.0 | −20〜＋70℃ | −30〜＋80℃ |

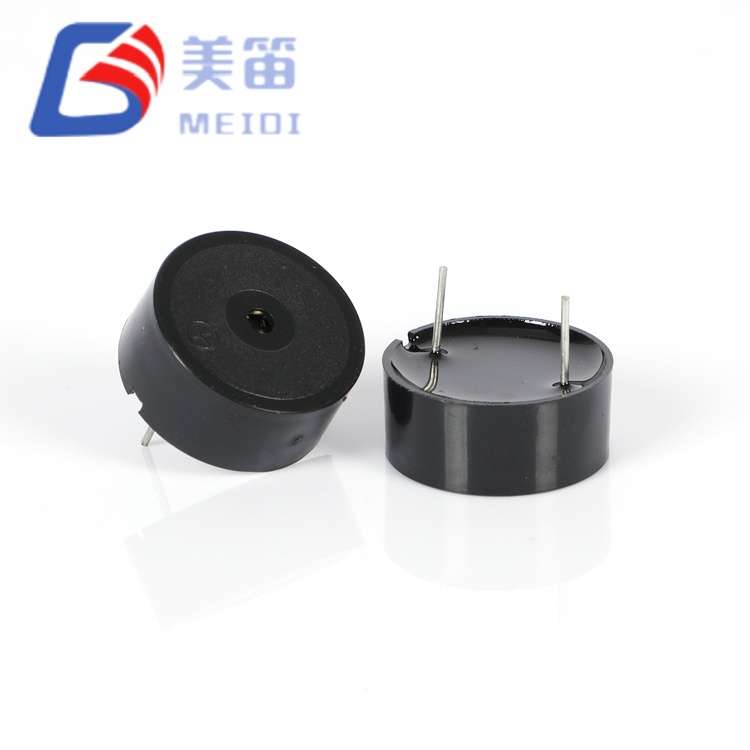

| HND-2308P | ピエゾ素子 | 3.0 | 1650 ±20%Hz |
88±3dB | Φ23.0×8.0 | −20〜＋70℃ | −30〜＋80℃ |
高品質のブザーは、正確な製造、規律ある材料の選択、一貫した品質管理にかかっています。 MEIDI は、15 年間の生産経験と、バッチ全体で SPL と周波数を検証する自動テスト装置を組み合わせています。コンパクトな民生機器から産業用アプリケーションまで、当社のブザー製品は安定した動作と長寿命を実現するように設計されています。
MEIDI を選択したお客様は、標準カタログ部品が必要な場合でも、特定の共振、電圧、設置面積に合わせて設計されたブザーが必要な場合でも、専門的な技術サポート、カスタマイズされた製品オプション、信頼性の高い供給の恩恵を受けることができます。
Q1: パッシブ圧電ブザーとアクティブブザーの主な違いは何ですか?
A: パッシブ圧電ブザーは音を生成するために外部駆動信号 (方形波/PWM) を必要としますが、アクティブ ブザーは内部発振器を備えており、DC 電源が印加されると自動的に鳴ります。パッシブタイプはトーンの柔軟性を提供します。アクティブタイプは運転が簡単です。
Q2: パッシブ圧電ブザーはさまざまな音を出すことができますか?
A: はい。サウンドは外部周波数信号によって生成されるため、設計者は、単一のコンポーネントからさまざまなトーン、パターン、さらにはメロディー (アラーム前のチャープ音と継続的なアラームの鳴き声) をプログラムできます。
Q3: パッシブ圧電ブザーはバッテリー駆動のデバイスに適していますか?
A: はい。低消費電流 (通常 5 ～ 10 mA) と容量性の性質により、ポータブル電子機器、スマート デバイス、エネルギー効率の高い製品に最適です。
Q4: パッシブ圧電ブザーを駆動するにはフライバック ダイオードが必要ですか?
A: いいえ。ピエゾ素子は誘導性ではなく容量性であるため、逆起電力スパイクは生成しません。小さなインジケーターは多くの場合、マイクロコントローラーのピンから直接駆動できます。より大きなアラームにはトランジスタまたはドライバ IC が必要になる場合がありますが、フライバック ダイオードは必要ありません。
Q5: どのような駆動電圧を使用すればよいですか?
A: 電源とドライバーの段階によって異なります。一般的な選択肢は、3 V p-p (ポータブル)、5 V p-p (民生用/MCU)、および 12 V p-p (産業用) です。セラミックの損傷を避けるために、定格共振周波数を一致させ、部品の最大 Vp-p を尊重してください。
Q6: MEIDI はカスタマイズされたパッシブ圧電ブザー ソリューションを提供できますか?
A: はい。 MEIDIは、さまざまな仕様、駆動電圧、共振周波数、設置面積をサポートしており、お客様の用途に合わせたブザーを開発できます。
パッシブ圧電ブザーは、効率的で柔軟かつ信頼性の高いサウンド フィードバックを提供することで、現代の電子製品において重要な役割を果たしています。低エネルギー消費、コンパクトなデザイン、プログラム可能なサウンド機能により、カスタマイズされたオーディオが重要な場合に最適な選択肢となります。 Jiangsu Meidi Intelligent Technology Co., Ltd. では、15 年間の製造規律と実際の検証可能な仕様によってその能力を裏付けています。
