110dB 電子警報サイレン

Model:BJ-1234

MEIDI BJ-1234 110dB 電子警報サイレンは、12VDC、24VDC、および 220V AC バージョンで利用できる電子警報サイレンです。最小配達時間NORYL ハウジングを使用した 2500Hz で 110dB の音圧、その Φ54×52.8mm フォームファクタは産業用およびセキュリティ警報アプリケーションに適しています。データシートとボリューム価格については、MEIDI にお問い合わせください。

お問い合わせを送信

製品説明

MEIDI BJ-1234 110dB 電子警報サイレンは、可聴警告および警告アプリケーション向けに設計された電子警報サイレンです。 12VDC、24VDC、および 220V AC 定格電圧オプションがあり、最小 2500Hz の警告音を生成します。 110dBの音圧出力。

BJ-1234は、直径Φ54±0.3mm、高さ約52.8mmのNORYLハウジングを採用しています。電圧オプションに応じて、ユニットの重量は 50g または 61g です。リード線接続と統合された取り付け構成は、産業用、セキュリティー、および商業用警報システムのパネルまたは表面取り付けに適しています。

主な特長

高 SPL 出力 — 最小注意が必要なアラーム用途向けの 110dB の音圧

複数の電圧オプション — DC および主電源システム用の 12VDC、24VDC、および 220V AC バリエーション

2500Hz 警告音 — 工場出荷時に設定された警告音周波数

NORYL ハウジング — 高温熱可塑性ハウジング

パネル取り付けフォームファクター - シャーシ設置用の取り付け穴付き Φ54mm ボディ

技術仕様

パラメータ	BJ-1(12V)	BJ-2(24V)	BJ-3（AC220V）	試験条件
製品タイプ	電子アラーム/サイレン	電子アラーム/サイレン	電子アラーム/サイレン	—
定格電圧	DC12V	DC24V	AC220V	—
動作電圧	DC8～15V	DC18～28V	AC200～250V	供給範囲
定格周波数	2500Hz	2500Hz	2500Hz	定格電圧時
トーンネイチャー	警告音	警告音	警告音	—
平均消費電流	最大。 97mA	最大。 110mA	最大。 105mA	定格電圧時
音圧レベル	分。 110dB	分。 110dB	分。 110dB	定格電圧時
動作温度	-20℃～+70℃	-20℃～+70℃	-20℃～+70℃	継続的
保管温度	—	—	—	指定されていない
外形寸法	Φ54±0.3×52.8mm	Φ54±0.3×52.8mm	Φ54±0.3×52.8mm	寸法図ごと
取付穴間隔	25mm / 41mm	25mm / 41mm	25mm / 41mm	寸法図ごと
ワイヤーの長さ	130±0.5/135±0.5mm	130±0.5/135±0.5mm	130±0.5/135±0.5mm	寸法図ごと
質量	50g	50g	61g	—
ハウジング材質	ノリル	ノリル	ノリル	—
環境コンプライアンス	RoHS	RoHS	RoHS	—

一般的なアプリケーション

産業用警報システム - 機械の故障、プロセスの危険、および緊急停止の警報

セキュリティおよび侵入システム - 境界侵害と不正アクセスの警告

火災および避難パネル - 商業および工業用建物内の音声通知

オートメーション機器 - コントロールパネルのステータスおよび障害アラーム

主電源式警告装置 - 主電源直接接続用の 220V AC バージョン

このモデルを選ぶ理由

設計要件	BJ-1234 アドバンテージ
高SPLアラート	分。周囲騒音の多い環境向けの 110dB 出力
DC および AC オプション	12VDC、24VDC、および 220V AC のバリエーションは一般的な電源構成をカバーします
パネル取付	確実に設置できる取り付け穴付きΦ54mmハウジング
警告音	2500Hzの工場出荷時設定の警告音
堅牢な筐体	産業用途向けノリルハウジング

生産と品質保証

MEIDI は、管理された生産プロセスの下で BJ-1234 110dB 電子警報サイレンを製造しています。各生産ロットでは次のことが行われます。

周波数検証 - 2500Hzでの動作周波数テスト

SPL検証 — 定格電圧での音圧検証

消費電流テスト — 最大。電圧オプションに応じて 97 ～ 110mA をチェック

寸法検査 Φ54±0.3mmの本体と取付穴の配置確認

環境コンプライアンス — RoHS 材料検証

製品は RoHS 準拠の材料で製造されています。詳細な品質文書とテストレポートについては、MEIDI にお問い合わせください。

よくある質問

1. BJ-1234 ではどのような電圧オプションが利用できますか?

電源仕様には、12VDC (BJ-1)、24VDC (BJ-2)、および 220V AC (BJ-3) の 3 つの電圧オプションがリストされています。各オプションには、対応する動作電圧範囲、消費電流、質量があります。システム電源に一致するオプションを選択してください。

2. BJ-1234の音圧レベルはどれくらいですか？

ソース仕様には最小値がリストされています。 3 つの電圧オプションすべてにおいて、定格電圧で 110dB の音圧レベル。詳細な音響試験条件および距離対SPLデータについては、MEIDIにお問い合わせください。

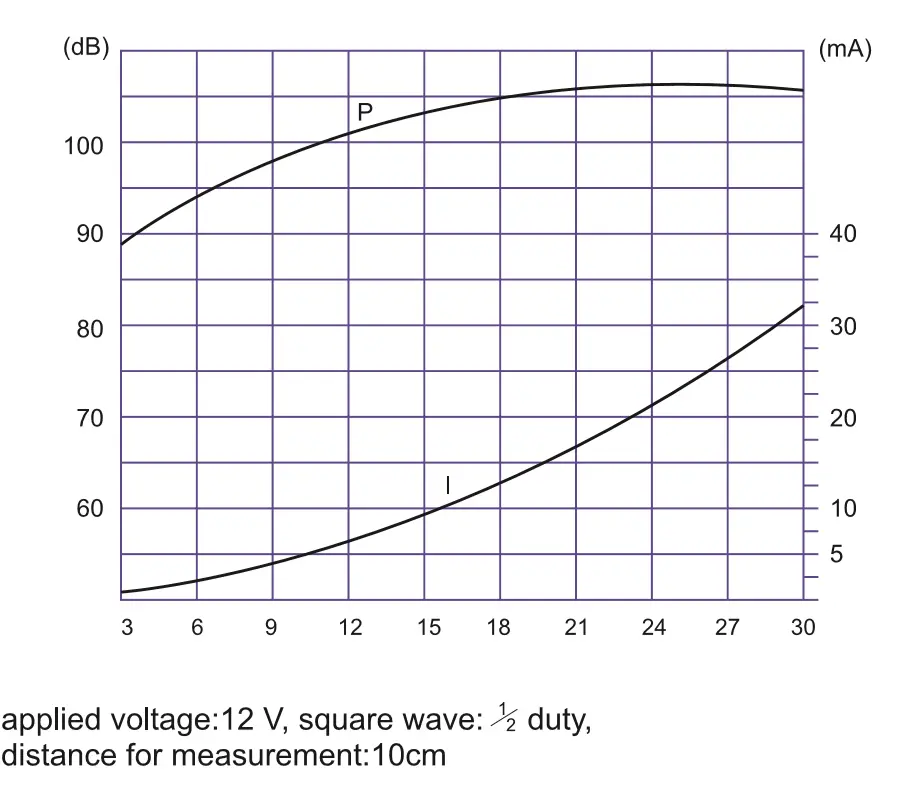

3. ソース仕様に方形波テスト条件が記載されているのはなぜですか?

電源仕様には、2500Hz、1/2デューティ方形波で定格電圧を適用したテスト値がリストされています。 BJ-1234 は、DC または AC 動作用に設計された電子警報器です。方形波テスト条件はソーステストプロトコルに従っています。 DC/AC ドライブの特性データについては MEIDI にお問い合わせください。

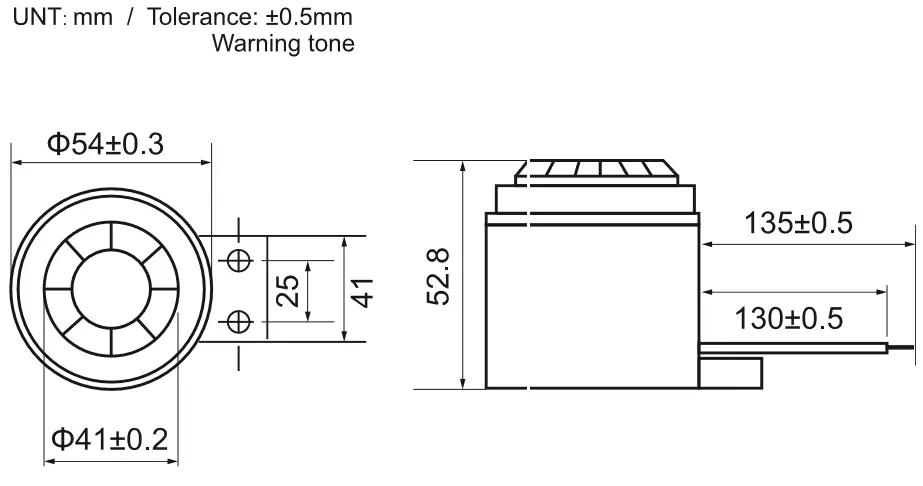

4. BJ-1234の取付寸法はどのくらいですか？

寸法図は本体直径Φ54±0.3mm、高さ約52.8mmを示しています。取り付け穴とリード線はパネルまたは表面取り付け用に示されています。公式の機械図面については、MEIDI にお問い合わせください。

5. BJ-1234の使用温度範囲はどれくらいですか?

ソース仕様には、動作温度範囲が -20℃ ～ +70℃ と記載されています。保管温度は指定されていません。保管および取り扱いに関する推奨事項については、MEIDI にお問い合わせください。
