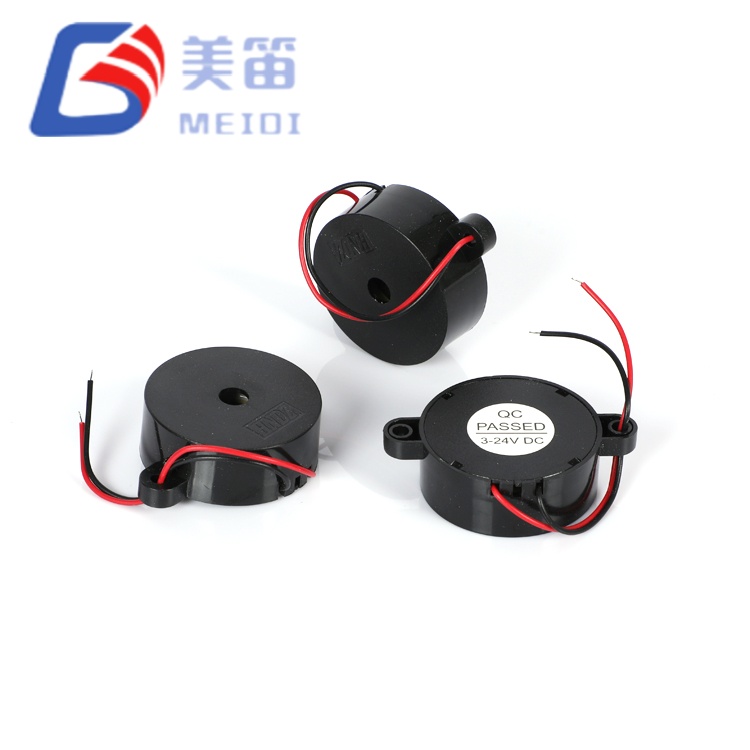

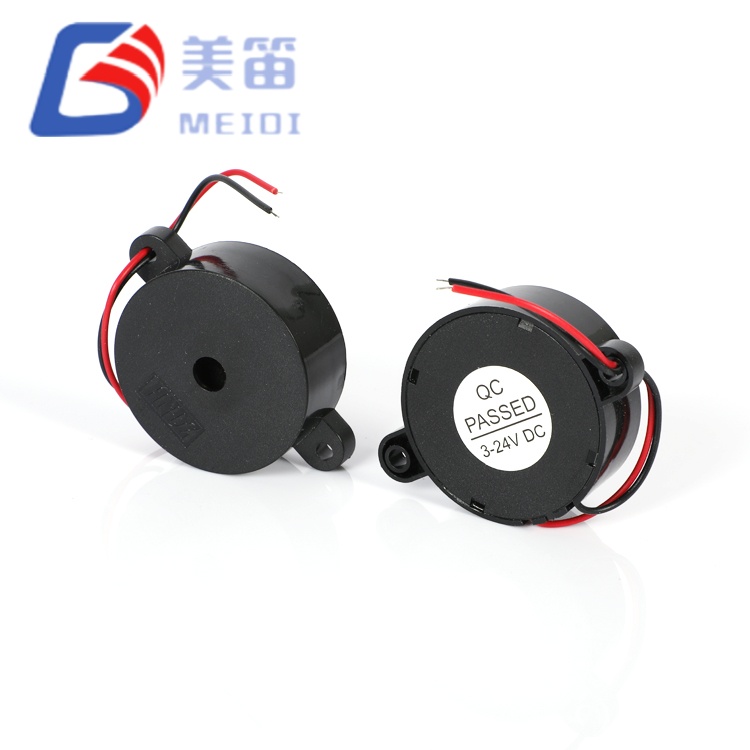

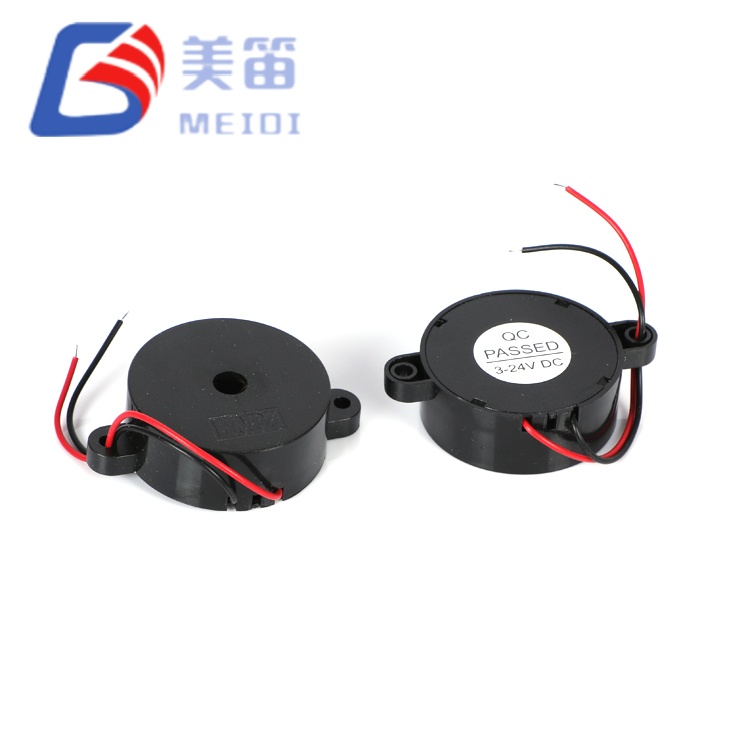

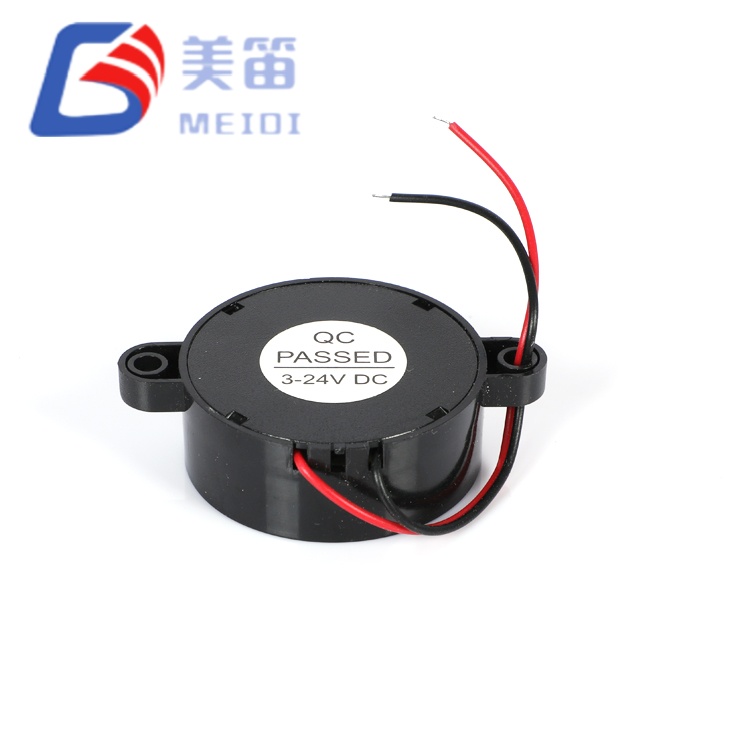

4216 アクティブ圧電アラーム ブザーは、41.8 mm ダイヤフラムと内蔵発振器を組み合わせた自己駆動型圧電アラームで、DC 電源が印加されるとすぐに 2800 Hz の固定トーンを生成します。 10cm での測定音圧は 101 ～ 107dB に達し、保証最小値 90dB を大幅に上回ります。この警報器は 3 ～ 24V DC の範囲で動作し、12V での消費電流は 8mA 未満であり、ネジ付きハウジングは振動を受けやすい制御パネルや機械にしっかりと取り付けることができます。
音響出力は 10 ユニットのサンプルバッチで 101 ～ 107dB で検証されており、騒音の多い工業用フロアや密閉パネルに対して十分なヘッドルームを提供します。
3 ～ 24V の電源範囲により、外部コンバータが不要になり、12V 車両システム、24V 火災警報ループ、および過放電したバッテリ電源をカバーします。
大型の 41.8 mm 圧電セラミックは、高調波を最小限に抑えたクリーンな音質を実現し、コイル駆動の電磁サイレンとは異なります。
統合された発振器は、電圧を印加するとすぐに警告音を生成するため、マイクロコントローラーの PWM リソースや外部ドライバー トランジスタが不要になります。
ねじ付きベゼル取り付けは、ピンスルー設計よりも強力な機械的保持を提供します。これは、絶え間ない振動や屋外条件にさらされる機器にとって重要な考慮事項です。
消費電流は公称 12V で 8mA 未満にとどまるため、長時間の停電時にバックアップ バッテリ回路にかかる負荷はほとんどありません。
| パラメータ | 価値 | 試験条件 |
| 製品タイプ | 電子アラーム/サイレン | — |
| 定格電圧 | DC12V | 公称 |
| 動作電圧 | DC3～24V | 継続的 |

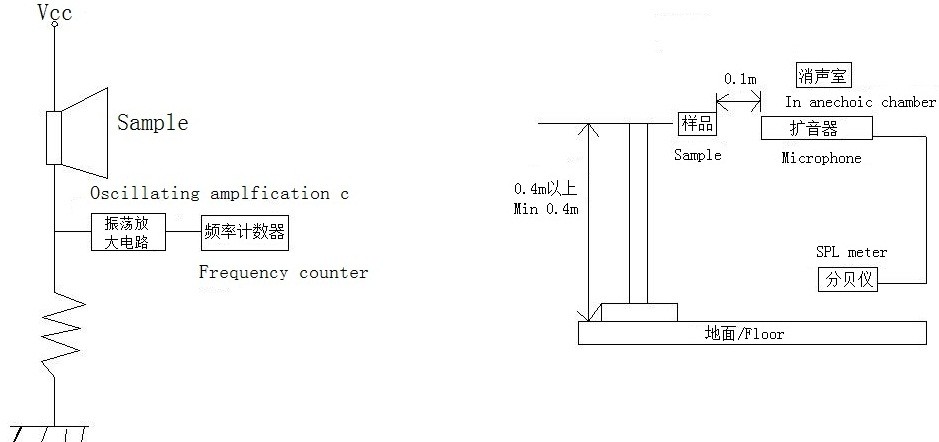

| 10cmでの音声出力 | ≧90dB | 12VDC、2800Hz、自由磁場にて |
| サンプル SPL 範囲 | 101～107dB | 10 ユニットバッチ、12Vp-p、10 cm |
| 共振周波数 | 2800±500Hz | 内蔵発振器 |
| サンプル周波数範囲 | 2860～2950Hz | バッチクラスタリング |
| 動作電流 | ≤ 8mA | DC12V時 |
| キャパシタンス | 12±40%nF | 1kHz、25℃にて |
| 動作温度 | -20℃～+80℃ | 継続的 |
| 保管温度 | -30℃～+85℃ | 非動作中 |

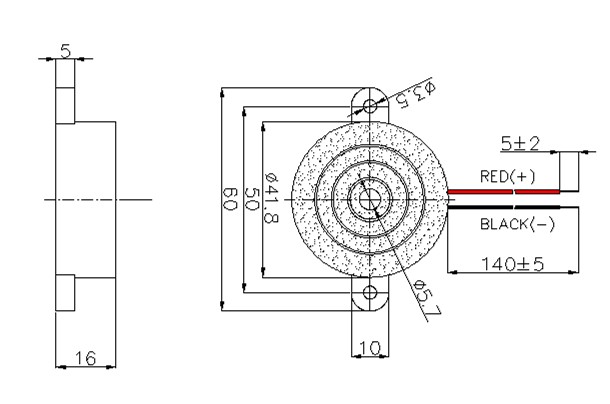

| 寸法（直径×高さ） | 41.8×16mm | ねじ部を除いた本体 |
| 重さ | 12g | 典型的な |
| ハウジング材質 | ブラックABS | — |
| 取付タイプ | ネジ付きベゼル付きスルーホール | パネルマウント対応 |
| はんだ付け（ウェーブ） | 260±5℃、4～6秒 | 最大 2 ～ 3 パス |
| はんだ付け（手動） | 350±10℃、2～5秒 | 最大 2 ～ 3 パス |
音圧: 101 – 107 dB (平均 103.2 dB)
周波数: 2860 – 2950 Hz (すべて許容誤差 ±500 Hz 以内)
直径: 41.79 – 42.00 mm
高さ: 15.99 – 16.05 mm
101+dB の出力が 85 ～ 90dB の工場騒音をカットする産業機械警報システムで、障害や緊急停止の警報が即座に通知されるようにします。
クレーン、フォークリフト、プレス機の重機接近警告。ねじ付きマウントが継続的な振動による緩みに耐えます。
オープンヤードで 50 メートル以上伝送できる 2800Hz トーンの能力を活用する、セキュリティおよび境界検出パネル。
車両および海洋の危険信号。追加の規制なしで 12V または 24V バスから直接電力供給されます。
熱暴走または過負荷状態に対して低電力アラームを必要とする UPS およびバックアップ バッテリ システムでは、わずか 8mA しか消費せず、蓄えられたエネルギーを維持します。
3V の最小動作電圧により、バッテリの過放電時でもアラームが機能し続ける太陽光発電およびオフグリッド電源設備。
| 安全システム要件 | HND-4216 の利点 |
| 長距離の危険の可聴性 | 測定値 101 ～ 107dB により、85dB の周囲騒音下で 40 ～ 60 メートル離れた場所でも警報が聞こえることが保証されます。 |
| 外付けドライブの複雑さを解消 | 内蔵発振器。トーンを開始するには DC 電圧のみが必要なため、I/O およびドライバーのコンポーネントが節約されます。 |
| 変動する電力品質を維持する | 3 ～ 24V の範囲は、自動車用コールドクランク、公称 12V、およびコンバータなしで 24V の産業用レールに対応します。 |
| 振動や機械的ストレスに耐える | ネジ付きベゼル パネル取り付けにより、ピンスルー設計よりも強力な保持力が得られます。 ABS ハウジングは 350°C の手動再加工に耐えます。 |
| バックアップシステムの電力負担を最小限に抑える | 12V で 8mA 以下なので、同等の電磁サイレンよりも消費電流が約 75% 少なく、バッテリーの稼働時間が延長されます。 |
MEIDI Intelligent Technology は、2011 年から音響警報装置を製造しています。中国の江蘇省にある工場では、ISO 9001 認定の品質システムの下で、社内の ABS 成形、自動発振器校正、および 100% 音響検証を統合しています。この垂直統合により、HND‑4216 のパフォーマンスと信頼性を綿密に制御できます。
各生産バッチは次のチェックを受けます。すべてのユニットで音圧を測定し、最小値が 90dB 以上であることを確認します。一般的なバッチ平均は 103dB を超えます。発振器周波数は 2800±500Hz 以内に維持されることが検証され、消費電流は 12V で ≤8mA にスクリーニングされます。熱耐久テストでは、ユニットを +80°C で 48 時間実行して発振器の安定性を確認します。 40°C、93% RH の湿度に 96 時間曝露して、ABS ハウジングと端子メッキを検証します。はんだ付け性は J‑STD‑002 に従ってテストされ、10 ～ 55Hz、振幅 1.0mm にわたる振動テストにより、ネジ付きマウントが安全に保たれることが保証されます。
ハウジングに印刷されたロット コードは、すべての HND-4216 を製造日、発振器のバッチ、および完全なテスト記録に関連付け、10 年間保存されます。
1. 4216 アクティブ ピエゾ アラーム ブザーは、雨や湿気の多い屋外で使用できますか?
標準の ABS ハウジングは、屋内および保護された屋外での使用向けに設計されています。雨、洗い流し、またはひどい粉塵に直接さらされる場合は、密閉ベゼルと排水路を備えた IP 定格バージョンについて MEIDI にお問い合わせください。サウンドポートを下に向けてアラームを取り付けると、内部の保護にも役立ちます。
2. 騒音の多い工場における有効な警報距離はどれくらいですか?
HND‑4216 の測定出力は 101 ～ 107 dB で、バックグラウンド ノイズが約 85 dB の場合、通常、最大 40 ～ 60 メートル離れた場所でもクリアな信号を提供します。非常に騒々しい場所 (95dB 以上) では、範囲が 25 ～ 35 メートルに減少する場合があります。広いスペースの場合は、複数のアラームを 30 ～ 40 メートルの間隔で配置することをお勧めします。
3. トーンはカスタマイズできますか? それとも工場で固定されていますか?
標準ユニットは安定した 2800Hz トーンを生成します。大量の OEM プロジェクトの場合、MEIDI は圧電共振帯域内の代替周波数を評価したり、変調パターンを追加したりできます。最小注文数量とエンジニアリングリードタイムが適用されます。
4. HND‑4216 は 24 時間連続稼働しても安全ですか?
はい。このアラームは連続使用に耐える定格があり、8mA という低い電流により内部熱がほとんど発生しません。圧電素子と発振回路は両方とも、-20°C ～ +80°C の全周囲温度範囲にわたる長時間の動作中、熱制限内に十分に収まります。
5. アラームは 48V DC または 110V AC 電源で動作しますか?
最大連続電圧はDC24Vです。 48V システムの場合、単純なツェナー クランプまたは直列抵抗を使用して電圧を安全なレベルまで下げることができます。 110V AC の場合、24V 調整のブリッジ整流器が必要です。これらのセットアップのアプリケーション ノートは MEIDI から入手できます。このモデルではカスタム高電圧バージョンは製造されません。
音響カバレージの計算、IP シーリング オプション、OEM カスタマイズ リクエスト、ボリューム価格については、お問い合わせフォームから要件を送信してください。 MEIDI のアプリケーション エンジニアリング チームは、通常 1 営業日以内にデータシート、取り付け図面、サンプルの入手可能性について返答します。
