電子接続用の精密圧電ポゴピンシリーズ

江蘇美迪電磁および圧電の研究、開発、製造を専門としています。ブザー製品。音響コンポーネントの製造およびカスタマイズされた電子機器の経験を持つメイディは、初期仕様評価から試作開発までお客様をサポートします。そして大量生産。

圧電ポゴピンシリーズブザーの場合、専任のプロジェクトエンジニアがスプリングピンの構造、音響パラメータの選択を支援します。確認、耐衝撃性評価、およびカスタマイズされたピン配列要件。によってサポートされていますメイディはインテリジェントな製造施設と専門的な試験装置を扱うことができます。精密なプロトタイプと、さまざまな産業用途向けの大規模な生産注文の両方に対応します。

同社は、製品設計、製造、品質管理、技術サポートを統合して、お客様は、要求の厳しい環境下でも安定した音響性能と信頼性の高い機械的統合を実現します。動作環境。

製品説明

確実な電気接触を実現するスプリングピン構造

圧電スプリングピンシリーズブザーは、アプリケーション向けに開発された特殊な音響部品です従来のはんだ付け接続や固定取り付け方法では十分な信頼性が得られない場合があります。これらの製品は、圧電セラミックトランスデューサ技術とスプリング式コンタクトを組み合わせたものです。設置性と接続安定性を向上させる構造です。

スプリングピンの構成により、一定レベルの接触を許容しながら、一貫した電気的接触が維持されます。機械的公差。この設計により、振動、衝撃、衝撃による接続中断を軽減できます。または機械的な動作を繰り返すため、ブザーは産業機器、モジュール式に適しています。電子システム、試験装置、および信頼性の高い設置が必要なその他のアプリケーション。

標準との比較パッシブ圧電ブザー設計では、スプリングピン構造により、機械的組み立て時にさらなる柔軟性が提供され、コンポーネントの交換。

機械的ストレス下でも信頼性の高い音響性能を発揮

統合された圧電トランスデューサーにより、低電力でクリアで一貫した音響出力が可能になります。消費。スプリングピンインターフェイスは、ブザーが衝撃にさらされた場合でも製品の安定性を維持するのに役立ちます。継続的な振動、輸送時の衝撃、温度変化など。

この設計は、次のような機器で一般的に使用されます。

産業用制御システム
輸送機器
自動化機械
試験および測定機器
頑丈な電子機器

コンパクトな統合と信頼性の高い警告信号を必要とするアプリケーションの場合、エンジニアは次のオプションを選択できます。従来の有線取り付けソリューションの代わりにこのタイプのブザーを使用します。

さまざまなアプリケーションに合わせた柔軟なカスタマイズ

江蘇美迪はスプリングピンを含む顧客の要件に応じたカスタマイズサポートを提供します寸法、ピン配置、電気接点設計、音響パラメータ、ハウジング構造調整。

量産前に試作検証を行い、製品の適合性を評価可能お客様の装置設計に合わせて。モジュール式インターフェースにより、取り付け、交換、設備稼働時のサービス効率の向上に貢献します。

さまざまな音響部品ソリューションを比較するお客様のために、Meidi は関連製品も提供していますなど圧電ブザーさまざまな実装要件に対応する圧電ポゴピンシリーズ製品を提供します。

代表的な用途

圧電スプリングピンシリーズブザーは、コンパクトな設置と機械的な機器に使用されます。信頼性が重要です。一般的な応用分野には次のようなものがあります。

産業用オートメーション機器
電子制御盤
通信機器
医療機器および検査機器
交通システム
専用機械

バネ接点構造により、振動、振動が繰り返される環境に適したブザーです。アセンブリまたは限られた設置スペースにより、従来のブザーの取り付け方法が影響を受ける可能性があります。

選択前の技術的考慮事項

圧電スプリングピンブザーを選択するとき、エンジニアは通常、複数の要素を評価します。以下を含む：

必要な音圧レベルと周波数
設置可能スペース
動作電圧要件
振動と環境条件
ピン配置とメカニカルインターフェース

Meidi のエンジニアリングチームは、仕様確認段階でお客様をサポートし、選択されたブザーは、ターゲット機器の電気的および機械的要件に一致します。

よくある質問

Q: スプリングピンブザーと標準の圧電ブザーの主な違いは何ですか?

A: スプリングピンブザーはバネ式接点構造を採用しており、接続安定性を向上させています。振動や繰り返しの機械的ストレスを伴う用途。標準圧電ブザーモデルは通常、製品設計に応じてピン、ワイヤ、または固定端子を介して取り付けられます。

Q: Meidi は特定の機器設計に合わせてスプリングピンの配置をカスタマイズできますか?

A: はい。 Jiangsu Meidi は、カスタマイズされたスプリングピン構造、ピンレイアウト、機械的寸法、プロトタイプを含む顧客のアプリケーション条件に応じた音響要件製作前の確認。

Q: 圧電スプリングピンブザーは高振動環境に適していますか?

A: 機械的環境下で安定した電気的接触が必要な用途向けに設計されています。動きや振動。最終的な製品の選択は、実際の動作条件に基づいて行う必要があります。信頼性の要件。

Q: Meidi はどのような関連ブザー製品を製造していますか?

A: Meidi はさまざまな音響コンポーネントを製造しています。パッシブ圧電ブザー, 圧電セラミックブザー素子、電磁ブザー、および産業および電子アプリケーション向けにカスタマイズされたブザーソリューション。

以下の表は、このシリーズの全製品の標準仕様を示しています。ご要望に応じてカスタマイズされたソリューションをご利用いただけます。さらなるカスタマイズ要件についてはお気軽にお問い合わせください。

モデル	製品イメージ	定格電圧(Vp-p)	動作電圧(Vp-p)	音圧レベル @10cm (dB)	動作電流(mA)	共振周波数 (Hz)	使用温度(℃)	重量(g)	寸法(mm)
HNR-1207 PA6.5		5	1～30	≥80 @4000Hz 5Vp-p	≤10 @4000Hz 5Vp-p	4000±500	-20～+70	0.66±0.2	Ø12.5×7.0
HNR-1207 PA7.5		5	1～30	≥80 @4000Hz 5Vp-p	≤10 @4000Hz 5Vp-p	4000±500	-20～+70	0.66±0.2	Ø12.5×7.0
HNR-1255 PA5.0		5	1～30	≥80 @4000Hz 5Vp-p	≤10 @4000Hz 5Vp-p	4000±500	-20～+70	0.60±0.2	Ø12.5×5.5
HNR-1255 PA6.5		5	1～30	≥80 @4000Hz 5Vp-p	≤10 @4000Hz 5Vp-p	4000±500	-20～+70	0.60±0.2	Ø12.5×5.5
HNR-1404 PA7.5		5	1～30	≥80 @4000Hz 5Vp-p	≤10 @4000Hz 5Vp-p	4000	-20～+70	0.67±0.1	Ø13.8×4.0
HNR-1407 PA7.5		5	1～30	≥85 @4000Hz 5Vp-p	≤10 @4000Hz 5Vp-p	4000±500	-20～+70	0.85	Ø14.0×6.7
HNR-1707 PA10		5	1～30	≥85 @4000Hz 5Vp-p	≤10 @4000Hz 5Vp-p	4000	-20～+70	1.35	Ø17.0×7.5

View as

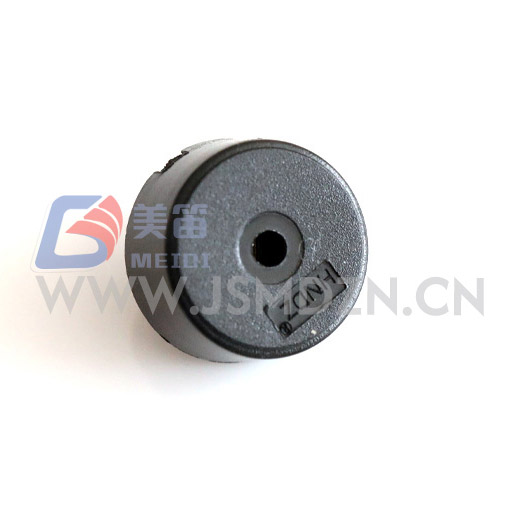

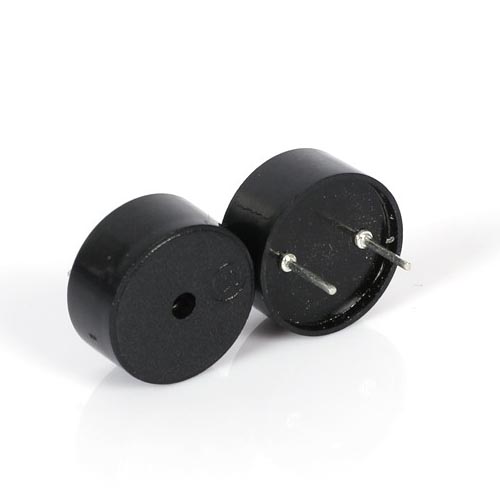

1207 ポゴピン付き圧電パッシブブザー

ポゴピン付き 1207 圧電パッシブブザーは、スルーホール圧電パッシブブザーです。受動ユニットとして、外部 AC ドライブ (通常は 4000 ± 500 Hz 共振付近の方形波または PWM) に依存して可聴出力を生成します。その駆動信号の範囲は 1 ～ 30 V のピークツーピークであり、回路設計者は厳しいレギュレーションを必要とせずに幅広い電圧の柔軟性を得ることができます。 5 V 定格電圧はテスト基準として機能します。寸法 Φ12.5 × 7.0 mm、重量 0.66 g の黒色 PBT ハウジングは、ウェーブはんだ付けと手動はんだ付けの両方のプロファイルに適しています。コイルフリーの圧電アーキテクチャは、内部に磁気コイルや可動アーマチュアを持たない電磁ブザーとは一線を画しており、磁気に敏感なアセンブリへの供給に最適です。技術サポート、サンプル評価、ボリューム価格については、MEIDI にお問い合わせください。

もっと見る >> お問い合わせを送信 >>

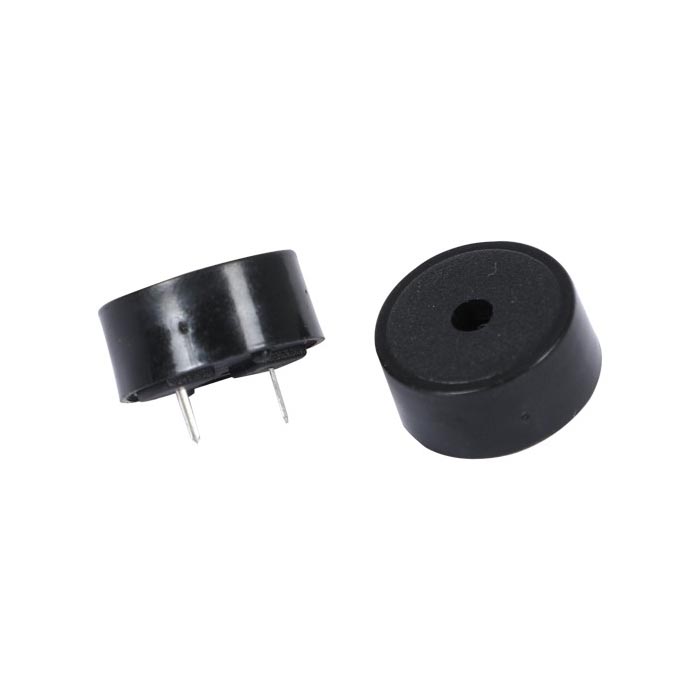

1404 ポゴピン付き圧電パッシブブザー

MEIDI HNR-1404 PA7.5 1404 ポゴピン付き圧電パッシブブザーは、スルーホール圧電パッシブブザーです。外部 AC 信号 (通常は 4000 Hz 共振付近の方形波または PWM) で動作し、クリアな可聴出力を生成します。 1 ～ 30 V のピークツーピーク駆動範囲はさまざまな信号ソースで動作し、5 V が定格テスト基準として機能します。寸法Φ13.8 × 4.0 mm、重量0.67 gのコンパクトな形状と黒色のPBTハウジングは、大量生産アセンブリのための手動はんだ付けをサポートします。家庭用電化製品や産業用制御機器の調達に適しており、技術的な質問、サンプル、またはボリューム価格については MEIDI にお問い合わせください。

もっと見る >> お問い合わせを送信 >>

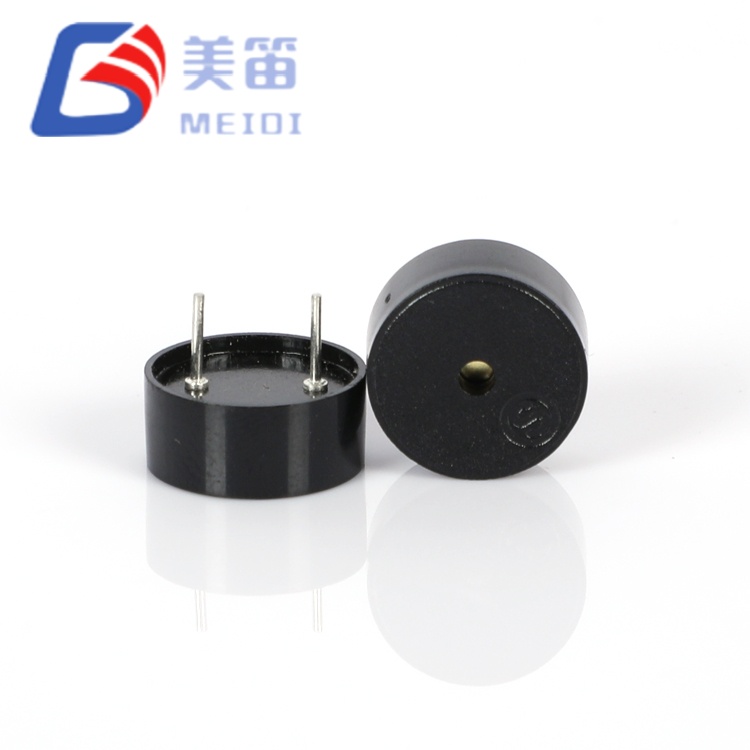

1255 ポゴピン付き圧電パッシブブザー

ポゴピン付き 1255 圧電パッシブブザーは、スルーホール取り付け構成の圧電パッシブブザーです。受動デバイスとして、可聴出力を生成するには、外部 AC 駆動信号 (通常は 4000 ± 500 Hz またはその付近の共振周波数の方形波または PWM) が必要です。
1 ～ 30 V の動作電圧範囲は、駆動信号のピークツーピーク振幅に対して指定されています。定格電圧は試験条件の参考値として 5 V です。
直径 12.5 ± 0.3 mm および高さ 5.5 ± 0.5 mm が、スルーホールの機械的エンベロープを定義します。本体質量は0.60±0.2gです。黒色の PBT ハウジング材料は、製品仕様に記載されているウェーブはんだ付けおよび手動はんだ付けの温度プロファイルとの互換性を目的として指定されています。
技術的なお問い合わせ、サンプル評価、またはボリューム価格については、MEIDI にお問い合わせください。

もっと見る >> お問い合わせを送信 >>

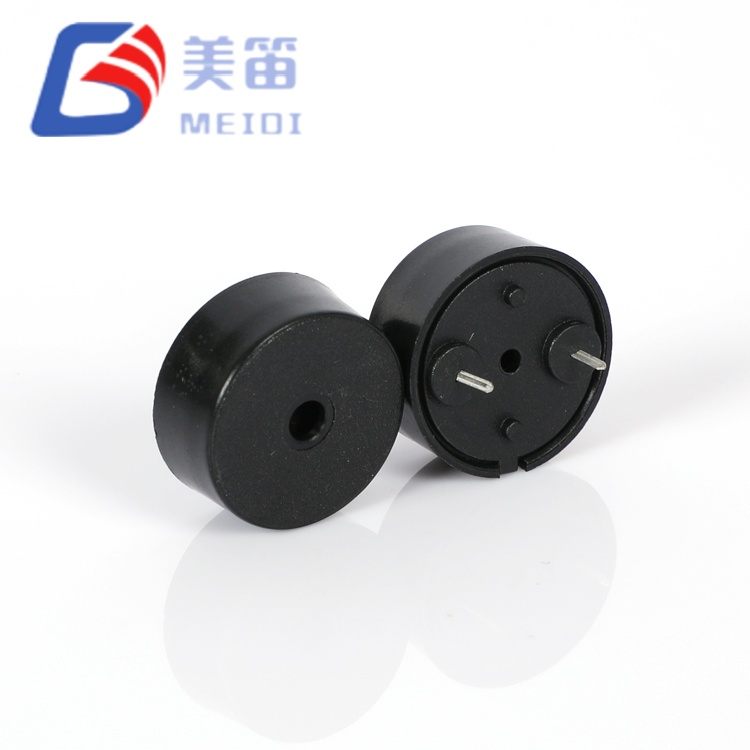

1707 ポゴピン付き圧電パッシブブザー

MEIDI HNR-1707 PA10 1707 ポゴピン付き圧電パッシブブザーは、スルーホール圧電パッシブブザーです。外部 AC 信号 (通常は 4000 Hz 共振付近の方形波または PWM) で動作し、可聴出力を生成します。 1 ～ 30 V のピークツーピーク駆動範囲と 5 V の定格テスト電圧を備えたこのブザーの寸法は Φ17.0 × 7.5 mm、重量は 1.35 g です。その黒色の PBT ハウジングは、ウェーブはんだ付けと手動はんだ付けの両方をサポートしており、**サプライヤー** の生産ラインにスムーズに統合できます。オーディオアラートおよび産業用システムにわたる **バッチ注文** に適しています。技術的な質問、サンプル評価、ボリューム価格については MEIDI にお問い合わせください。

もっと見る >> お問い合わせを送信 >>

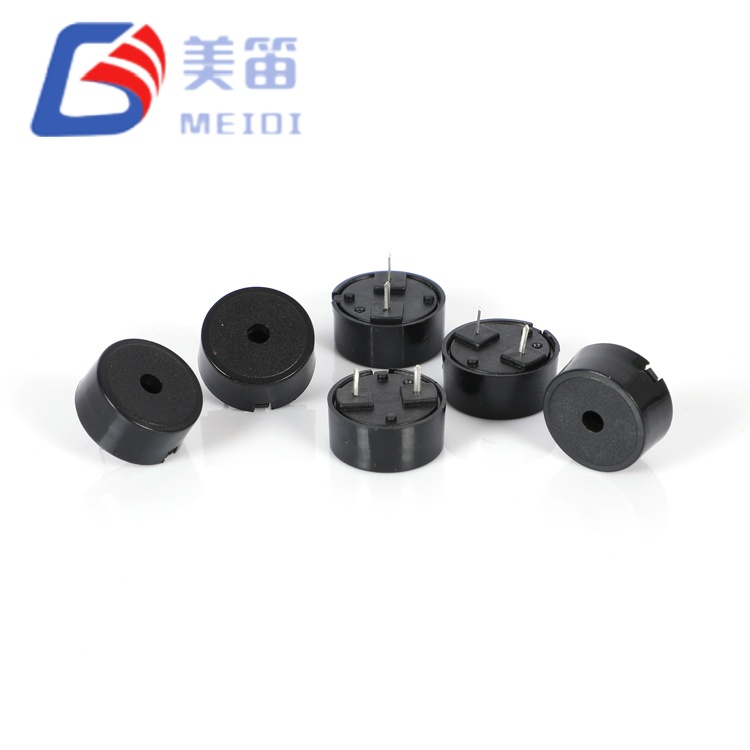

1407 ポゴピン付き圧電パッシブブザー

MEIDI HNR-1407PA75 — ポゴピンを備えた 1407 圧電パッシブブザーで、4000 Hz で測定値 89 ～ 94 dB を実現します。直径 14 mm は、12.5 mm コンパクトフォーマットと 22 mm ラージフォーマットの間のスイートスポットに当たり、22 mm デバイスの設置面積を犠牲にすることなく、12 mm の代替品よりも 25% 大きい振動板面積を提供します。 1 ～ 30 V で動作し、0.63 ～ 0.78 mA の電流が流れます。 6.7 mm のスリムなプロファイルと 0.85 g の質量は、中型のポータブルおよび IoT アプリケーションに適しています。黒色 PBT ハウジングは 260 °C ウェーブはんだ付けに耐えます。ボリューム価格についてはサンプルをリクエストするか、RFQ を送信してください。

もっと見る >> お問い合わせを送信 >>

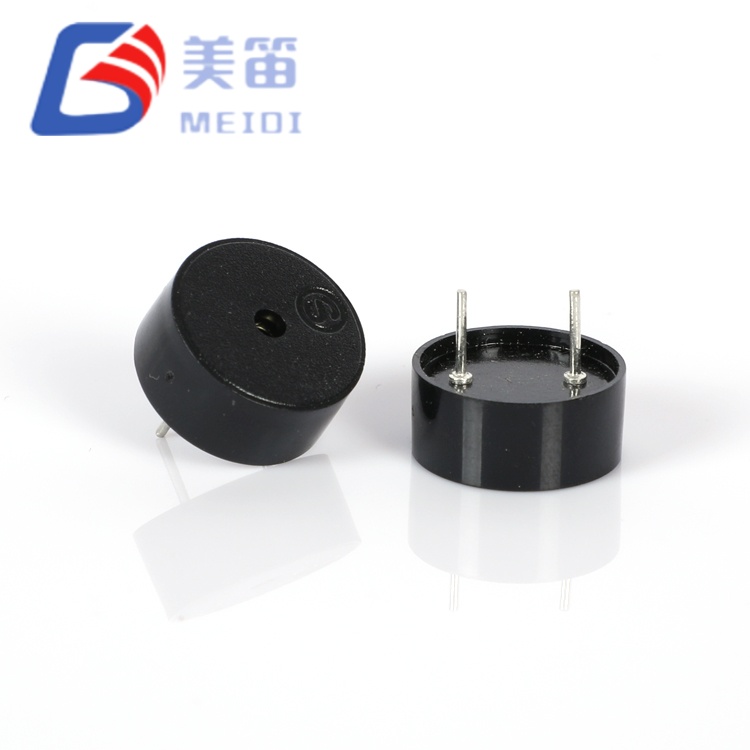

ポゴピン付きスプリング式圧電パッシブブザー

MEIDI HNR-1255 PA5.0 は、ポゴピンを備えたバネ式圧電パッシブブザーで、寸法は 12.5 × 5.5 mm です。 1 ～ 30 V で動作し、消費電流はわずか 0.63 ～ 0.78 mA です。高さ 5.5 mm で、一般的な 7.0 mm の代替製品の高さより 21% 削減されていますが、それでも 4000 Hz で同じ 80 dB 以上の出力を実現します。 12 nF の容量性負荷は、低電圧 MCU PWM ドライブとうまく組み合わせます。わずか 0.60 g のこのブザーは、ウェアラブルやスペースクリティカルな IoT 設計をターゲットとしています。黒色の PBT ハウジングは 260 °C のウェーブはんだ付けに対応します。サンプルをリクエストするか、大量調達の場合は RFQ を送信してください。

もっと見る >> お問い合わせを送信 >>

圧電ポゴピンシリーズブザーは短納期とカスタマイズを備えたメーカーです。 Meidi Intelligent は大量注文向けに高品質のブザーを提供します。見積もりを取得してください。
