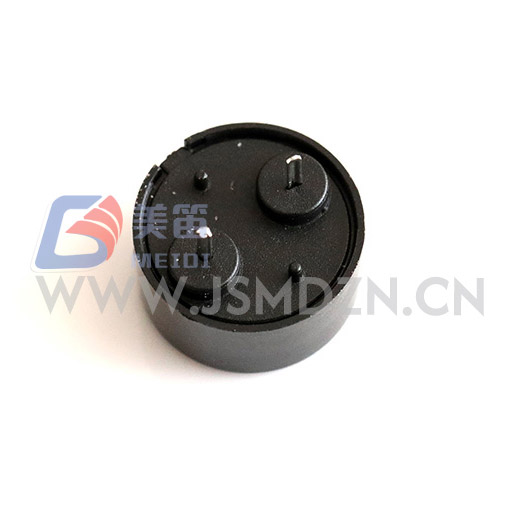

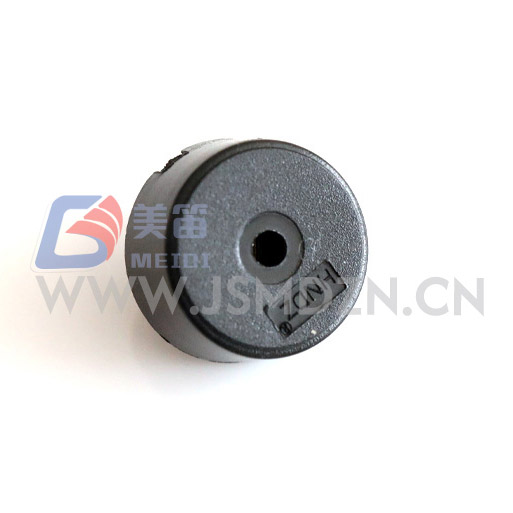

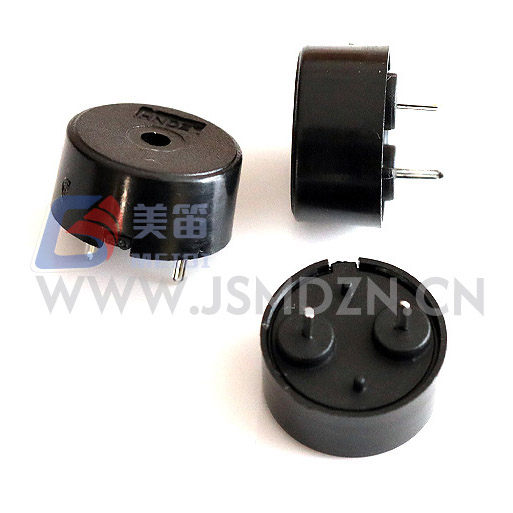

1207 ポゴピン付き圧電パッシブブザー

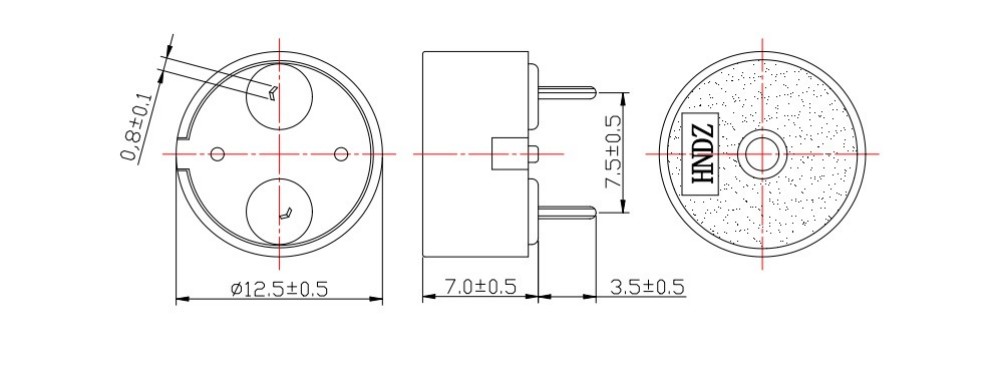

ポゴピン付き 1207 圧電パッシブブザーは、駆動するように設計されたスルーホールパッシブ圧電サウンダです。 外部AC波形による。直径12.5mm、高さ7.0mmです。 黒色の PBT ハウジングを備え、重量は約 0.66g です。付属の場合 4000Hz の共振周波数で 5Vp‑p 方形波、ブザー音を発します。 10cm の距離で少なくとも 80dB の圧力レベル、ただし以下の圧力レベルで描画 10mA。駆動信号の範囲は 1V ～ 30V のピークツーピークであり、統合が可能です。 低電圧ロジックだけでなく高電圧産業用回路も備えています。このパッシブ このアーキテクチャにより、設計者はトーン周波数を完全に制御でき、 アクティブな発振回路に関連する静止電流引き込み。

駆動回路の統合

受動コンポーネントとして、HNR-1207 PA7.5 はホスト システムに依存して、 4000Hzを中心とした方形波またはPWM信号。一般的な実装では、 マイクロコントローラーの GPIO ピンはタイマー出力として構成され、オプションでバッファリングされます。 ロジック電源よりも高い駆動電圧が必要な場合は、トランジスタを使用します。の ブザーの容量性の性質により、公称静電容量は約 12nF になります。 各信号エッジでの短い電流スパイク。小さな直列抵抗を配置する (100 ～ 330Ω) をドライブ ピンに合わせて使用すると、実質的な影響を与えることなくピーク電流を制限できます。 サウンド出力に影響を与えます。動作電圧は1V～30Vp-pなので、 同じブザーを 3.3V MCU から直接駆動して、中程度の警告を発生させることができます。 または、より大音量のアプリケーションの場合は 12V または 24V に昇圧します。

量産アセンブリの場合は、260℃、4 ～ 6 秒のウェーブはんだ付けが最適です。 好ましい方法。 350℃のコテで2～5秒手はんだ 最大 3 回の熱サイクルまで許容されます。ハウジングは、 変形を避けるため、はんだ槽から少なくとも 2.0mm 離してください。

アプリケーションコンテキスト

すでに他の目的で PWM または方形波出力を生成している機器 発振回路を追加せずに、ポゴピンを備えた 1207 圧電パッシブブザーを直接使用できます。 バッテリ駆動のポータブル機器は、10mA という低い駆動電流の恩恵を受けます。 そして静止発振器負荷がないこと。産業用制御盤において 12V または 24V DC 電源で動作し、幅広い電圧許容により簡単に動作します。 ドライバーのデザイン。設置面積は 12.5 mm と小さく、スペースに制約がある場所にも適しています スマートホームセンサーやハンドヘルドテスターなどの家電製品。

よくある質問

このブザーにはどのような駆動信号が必要ですか?

に近い周波数の AC 信号 (通常は方形波または PWM) が必要です。 4000Hz。直流電圧を印加すると音が出なくなり、素子が破損する場合があります。

マイクロコントローラーから直接駆動できますか?

はい。ロジック レベルが 1 ～ 30Vp‑p の範囲内にある場合に限ります。 3.3Vまたは5Vの場合 システムでは、SPL は 5Vp‑p で指定された 80dB よりも低くなります。トランジスタ より高い出力が必要な場合、バッファは駆動電圧を上げることができます。

どのようなはんだ付けプロファイルが推奨されますか?

260℃、4 ～ 6 秒のウェーブはんだ付けを推奨します。手はんだ付けも可能 350℃で2～5秒間行います。どちらの方法でも、最大 3 回の熱サイクルが可能です。

はんだ付け後のブザーの取り扱いはどうすればよいですか？

ハウジングは密閉されていないため、洗浄溶剤やフラックスへの浸漬は避けてください。 ピンの酸化を防ぐため、組み立てられたボードは乾燥した環境に保管してください。

技術的なお問い合わせ

完全なデータシート、周波数応答曲線、またはバッチ固有のテスト レポートについては、 プロジェクトの要件について MEIDI にお問い合わせください。通常、エンジニアリング サポートが対応します 1営業日以内に。
