磁気パッシブブザーはどのように機能し、なぜ現代の電子機器に不可欠なのでしょうか? (2026 年ガイド)

磁気パッシブ ブザーは、現代の電子機器全体で使用される最も汎用性の高い可聴信号コンポーネントの 1 つです。独自の内部発振器を備えたアクティブ ブザーとは異なり、磁気パッシブ ブザーは外部駆動信号に依存して音を生成します。エンジニア、バイヤー、製品設計者にとって、磁気パッシブブザーがどのように機能するかを理解することは、アラーム、コントロールパネル、スマートデバイス、産業機器に適切な音響コンポーネントを選択するための第一歩です。この 2026 年のエンジニアリング ガイドでは、磁気パッシブ ブザーの動作原理、内部構造、選択基準、実際の製品パラメータについて説明し、アクティブおよび圧電の代替品と比較しているため、自信を持って適切な磁気パッシブ ブザーを選択できます。

1. 磁気パッシブブザーとは何ですか?

磁気パッシブブザーは、電気信号を可聴音に変換する電磁音響トランスデューサーです。 「パッシブ」という言葉は、コンポーネントに発振器が内蔵されていないことを意味します。振動するには外部の方形波または交流信号が必要です。 「磁気」という言葉は、コイル、永久磁石、薄い強磁性ダイヤフラムといった可動コイル機構を指します。磁気パッシブ ブザーは、トーン、ピッチ、メロディーをホスト マイクロコントローラーの制御下に置くため、固定トーンのアクティブ ブザーよりもはるかに高い柔軟性を提供します。つまり、磁気パッシブブザーは、ブザーファミリーの「愚か」だがプログラム可能ないとこであり、そのプログラム可能性がブザーの最大の強みです。

2. 磁気パッシブブザーはどのように機能しますか?

磁気パッシブブザーの動作原理は、電磁気とダイヤフラムの振動に基づいています。このプロセスは次の 5 つのステップで行われます。

ステップ 1 — 信号アプリケーション。マイクロコントローラーまたは専用の駆動回路は、方形波 (PWM) を磁気パッシブ ブザーの 2 つの端子に送信します。方形波は、その鋭いエッジがコイル電流を決定的に切り替え、効率と音量を向上させるため、正弦波よりも好まれます。

ステップ 2 — 磁場の生成。コイルを流れる交流電流により、コアの周囲に変動磁場が生成されます。

ステップ 3 — インタラクションを強制します。この変化する磁場は永久磁石の静磁場と相互作用し、駆動周波数で強磁性ダイヤフラムを磁石に近づけたり遠ざけたりします。

ステップ 4 — 振動と音。ダイヤフラムは急速に振動し、空気分子を変位させて音波を生成します。 2.4 kHz の方形波は 2.4 kHz トーンを生成します。音の周波数は完全に外部信号によって決まります。これが、磁気パッシブ ブザーがプログラムしたあらゆるトーンを再現できる理由です。

ステップ 5 — 共振調整。磁気パッシブブザーをその機械的共振周波数付近で駆動すると、音圧レベル (SPL) と効率が最大になります。ほとんどのユニットは 2.0 kHz ～ 2.7 kHz の間で共振します。エンクロージャのキャビティも共鳴に影響を与えるため、ブザーが密閉されたハウジングに取り付けられると、ベンチのパフォーマンスが変化する可能性があります。

この「ダム」な性質 (外部回路によって完全に制御される) こそが磁気パッシブ ブザーをパッシブとして定義するものであり、それが 1 つのモデルが多くのサウンド機能を提供できる理由です。

3. 磁気受動ブザーの主な構成要素

すべての磁気パッシブ ブザーは 4 つのコア部分を共有します。

コイル。ボビンに巻かれた銅。電流が流れるとコイルは電磁石になります。コイル抵抗 (DCR) は通常、16Ω、42Ω、または 140Ω であり、駆動電流の計算を決定します。

永久磁石。コイルの磁場がダイヤフラムを動かすために作用する一定のベースライン磁場を提供します。

ダイヤフラム。薄くて柔軟な強磁性プレート (多くの場合ニッケル鉄合金) が磁石のすぐ上に配置されます。物理的に振動して音を出す部分です。

ハウジング。内部を保護し、音響出力を形成し、PCB の設置面積を定義するプラスチックまたは金属のケース。一般的なサイズの範囲はΦ12×8.5 mmから12.0×9.0 mmで、スリムなデバイス向けの薄型オプションもあります。これら 4 つの部分が、市場にあるすべての磁気パッシブ ブザーを定義します。

4. アクティブ ブザーとパッシブ ブザー: 違いは何ですか?

アクティブ ブザーとパッシブ ブザーの違いは、発振源がコンポーネント内に存在するか、ファームウェア内に存在するかです。データシートには次の用語も記載されている場合があります。トランスデューサー(外付けドライブ) およびインジケータ(内蔵ドライブ)。

アクティブブザーには内部発振器が組み込まれています。定格範囲内で DC 電力を供給すると、コードや追加部品が不要で、自動的に固定音でビープ音が鳴ります。対照的に、磁気パッシブ ブザーにはコイルとダイヤフラムのみが含まれています。 MCU またはドライバー IC が波形を生成する必要があります。磁気パッシブ ブザーの場合、トレードオフは単純です。アクティブでは、最速の統合とゼロ ファームウェアが得られます。パッシブでは、単一の低コストのトランスデューサーからピッチ コントロール、メロディー、2 音アラームを提供します。

5. 磁気ブザーと圧電ブザー: 仕様の比較

磁気ブザーと圧電ブザーはどちらも音を出しますが、その動作方法は異なります。磁気パッシブブザーはコイルと磁石を動かします。圧電ブザーがセラミックディスクを曲げます。コンポーネントの選択には実際的なトレードオフが重要です。

背景として、村田製作所やTDKなどの世界的リーダーは、圧電コンポーネントや電気音響コンポーネントの多くのベンチマークを設定しています。磁気パッシブブザーは、低電圧とより豊かな音が必要な場合に依然として好まれる選択肢です。予算と音質の両方が重要な場合、低電圧設計では磁気パッシブ ブザーがピエゾよりも優れていることがよくあります。

6. 確認すべき主要な技術パラメータ

磁気パッシブ ブザーを評価する場合は、次のパラメータに対してデータシートを読んでください。

音圧レベル (SPL)。10 cm で測定した音量 (dB)。産業現場では 85 dB 以上が必要な場合があります。 SPL が周囲の騒音を少なくとも 10 dB 上回ることを確認してください。

動作電圧 (Vp-p)。推奨される方形波のピークツーピーク振幅 (例: 3 Vp-p、5 Vp-p、12 V) - DC 電源電圧ではありません。これはドライバーが提供する必要がある振幅です。

共振周波数。最大の出力と効率を得るには、この周波数付近で駆動してください。オフレゾナンス動作は電力を無駄にし、SPLを低下させます。

コイル抵抗 (DCR) と電流。5 Vp-p の 42Ω コイルは約 40 mA を消費します。オームの法則 (I = V / R) を使用して、それに応じて駆動トランジスタのサイズを調整します。

フライバック ダイオード保護。磁気パッシブ ブザーは誘導負荷であるため、ドライバをオフにすると逆起電力電圧スパイクが発生します。コイルの両端に配置されたフリーホイール (フライバック) ダイオードは、スイッチング MOSFET または BJT を損傷から保護します。

端子タイプ。自動ピックアンドプレースライン用の SMD、または手動およびモジュラーボード用のスルーホール (THT)。

7. MEIDI 磁気パッシブブザーモデル (実パラメータ)

理論を具体化するために、MEIDI のカタログから代表的な磁気パッシブ ブザー モデルを、製造時に使用された実際の定格電圧、共振周波数、SPL、コイル抵抗とともに示します。 16Ω / 42Ω / 140Ω のコイル抵抗は、一般的な 3 V / 5 V / 12 V ドライブ ファミリにマッピングされます。

リストされているすべてのモデルは、ISO 9001 / ISO 14001 システムに基づいて製造され、RoHS、REACH、および CE に準拠した電磁 (磁気) パッシブ ブザーです。完全な電気特性、外形図、および SPL 曲線は、各製品ページおよびダウンロード可能なデータシートで入手できます。を参照してください。磁気パッシブブザーのカタログ完全な範囲に対応します。

8. 磁気パッシブブザーを選ぶ理由?

磁気パッシブ ブザーにはいくつかの利点があり、多くの設計でデフォルトの選択肢となっています。

• 周波数の柔軟性。駆動信号を変更すると、1 つのモデルでアラーム、確認、シンプルなメロディーなど、さまざまな機能が提供されます。
• 費用対効果。既存の MCU によって制御される単一の安価なトランスデューサは、複数の固定音アクティブ ブザーよりも優れています。
• コンパクトなサイズ。Φ12×8.5 mmなどのパッケージは、スペースに制約のあるポータブルおよびウェアラブルデバイスに適合します。
• 低電圧動作。3 V で動作するため、バッテリー駆動の製品に最適です。
• 長寿命。故障する内部発振器はありません。シンプルな機械構造により、強力な長期信頼性を実現します。

このため、磁気パッシブブザーは民生用製品と産業用製品の両方に適合します。

9. 磁気パッシブブザーが使用される場所

磁気パッシブ ブザーは、デバイスの音が聞こえる必要がある場所に表示されます。典型的なアプリケーションには次のものがあります。

• 警報およびセキュリティ システム (侵入、火災、ガス検知)
• 自動車電子機器（シートベルトリマインダー、半ドア警告、パーキングセンサー）
• 家庭用電化製品（電話、タブレット、ウェアラブル、家庭用電化製品）
• 医療機器（患者モニター、輸液ポンプ、診断装置）
• 産業用制御パネルおよび自動化機器
• IoT およびスマートホーム ノード (ステータス ビープ音、ペアリング トーン、メンテナンス アラート)

いずれの場合も、磁気パッシブブザーは低コストで信頼性の高い可聴フィードバックを提供し、視覚的なインジケーターが機能しない明るい環境や騒がしい環境でも機能します。磁気パッシブブザーは、シンプルかつ低コストのサウンドでこの問題を解決します。

10. 適切な磁気パッシブブザーの選択方法

このチェックリストを使用して、磁気パッシブ ブザーを製品に適合させます。

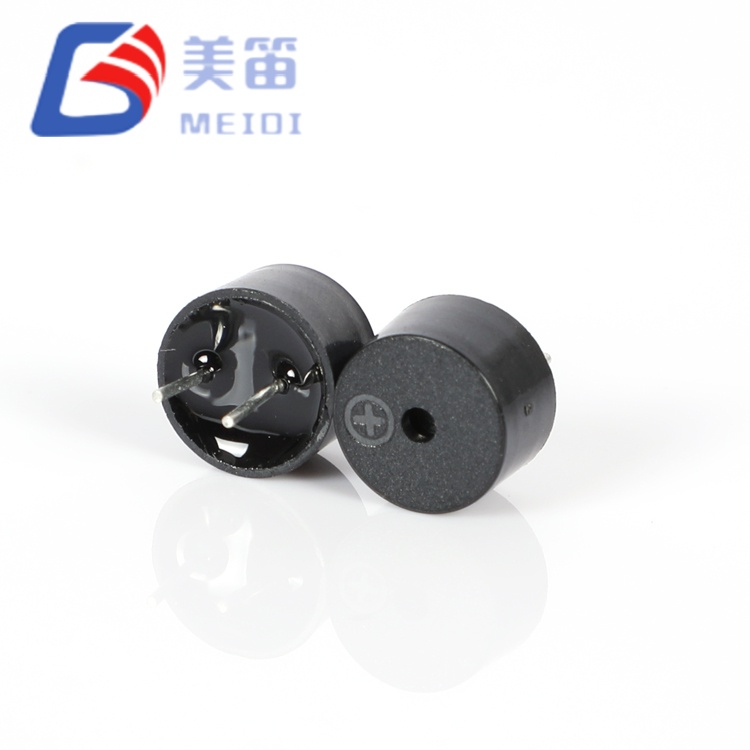

実用的な例として、MEIDI のコンパクトな 9×5.5 mm モデル HNB-09A05 は 5 V DC で動作し、小さな SMD 設置面積で 10 cm で 82 dB を実現し、スペースに制約のあるポータブルおよびウェアラブル設計に最適です。 12.0×9.0 mm 5 V オプションの場合、HN-12062.4KHZ は 42Ω コイルで 85 dB 以上で 2.4 kHz 付近で共振します。を参照してください。9.5×5.5mmモデルページ、フルモデルリスト、 または私たちのチームに連絡してくださいサンプル用。

11. 一般的な問題と解決策

静かすぎます。磁気パッシブ ブザーの場合、通常、駆動電圧または電流が低すぎるか、周波数が共振から外れています。共振付近の定格 Vp-p で駆動します。

音が出ない。極性を確認し、MCU が実際に方形波を出力していることを確認し、ドライバー トランジスタがスイッチングしていることを確認します。

歪んだ音色。フライバック ダイオードを追加し、ドライバーがサグなしでコイル電流を供給できることを確認します。

ブザーがブロックされました。エンクロージャがサウンド ポートを覆わないようにしてください。キャビティのサイズは共鳴に影響し、出力をミュートする可能性があります。

12. MEIDI がブザー調達をどのようにサポートするか

15 年の輸出経験を持つ MEIDI (Jiangsu Huaneng Electronics) は、SMD およびスルーホール パッケージの磁気パッシブ ブザー モデルを、3 V ～ 12 V ドライブ ファミリ、最大 SPL 100 dB で供給しています。すべての製品は ISO 9001 および ISO 14001 システムに基づいて製造され、RoHS、REACH、および CE 要件に準拠しています。全体を探索する磁気パッシブブザーのカタログまたは私たちのチームに連絡してくださいサンプルやカスタム仕様については、

13. よくある質問

MCU から磁気パッシブ ブザーを駆動するにはどうすればよいですか?

タイマー/PWM ピンを使用して希望の周波数の方形波を出力し、トランジスタまたは MOSFET を介してコイルを切り替えます。ほとんどの MCU GPIO ピンは磁気パッシブ ブザーに必要な 30 ～ 100 mA を供給できないため、ドライバー段が必要です。

磁気パッシブブザーはメロディーを鳴らすことができますか?

はい。トーンは外部信号によって設定されるため、さまざまな周波数をシーケンスして、メロディー、2 音のアラーム、または 1 つの磁気パッシブ ブザーからの明確な確認ビープ音を作成できます。

磁気式とピエゾ式、どちらを選択すればよいでしょうか?

低電圧システム、豊かな音色、騒がしい環境には、磁気パッシブ ブザーを選択してください。超低消費電力と薄型プロファイルが最も重要な場合は、ピエゾを選択してください。

磁気パッシブブザーが静かなのはなぜですか?

最も一般的な原因は、駆動電流の不足、共振周波数の外れ、またはサウンド ポートの詰まりです。共振周波数付近の定格 Vp-p で駆動し、ポートを清潔に保ちます。

高品質のブザーにはどのような認証が必要ですか?

ISO 9001 および ISO 14001 の製造システムに加え、RoHS、REACH、CE 準拠を探してください。これらにより、輸出市場向けの材料の安全性と一貫した生産品質が確認されます。

結論

磁気パッシブ ブザーは、シンプルで信頼性が高く、柔軟性の高い可聴コンポーネントです。外部方形波によって駆動されるコイル、磁石、ダイアフラムの仕組みを理解し、定格電圧、共振周波数、SPL、コイル抵抗などの実際のパラメータを確認することで、適切なモデルを選択し、適切なフライバック ダイオード保護を備えた安全な駆動回路を設計し、どの製品でもクリアなサウンド フィードバックを提供することができます。閲覧するMEIDI 磁気パッシブ ブザー シリーズまたは私たちのチームに連絡してくださいエンジニアリングサポートとサンプルのために。
