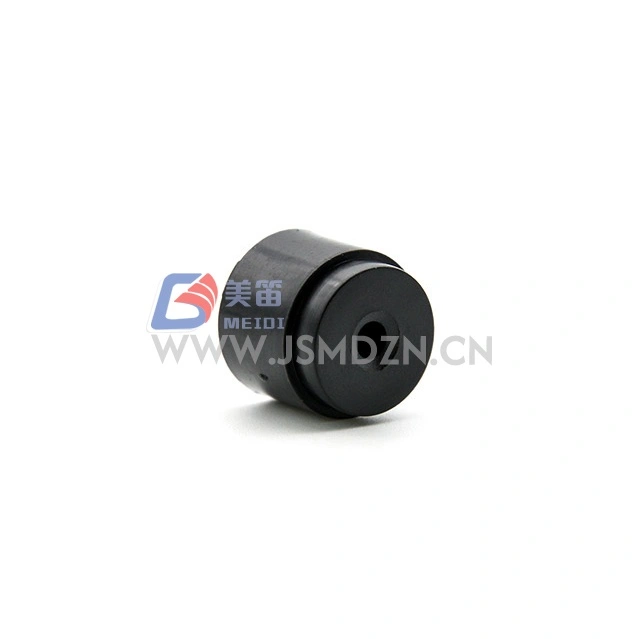

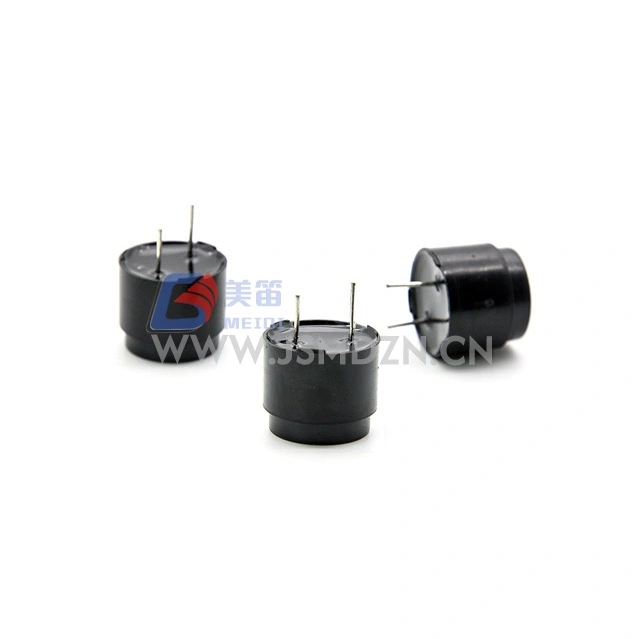

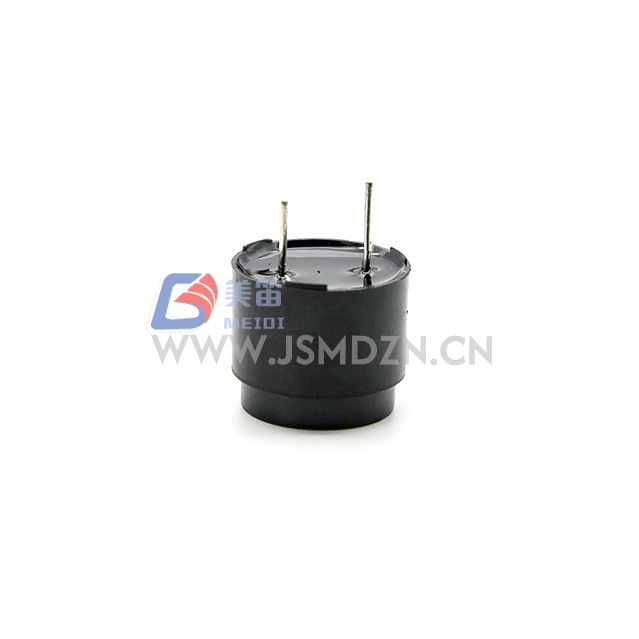

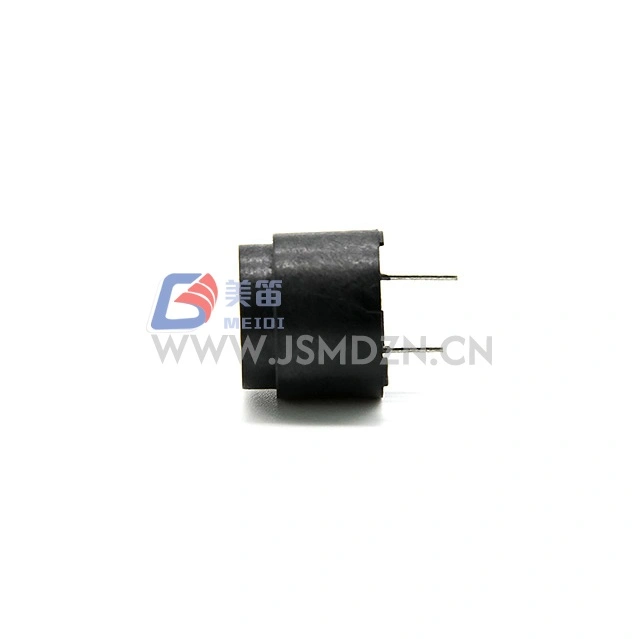

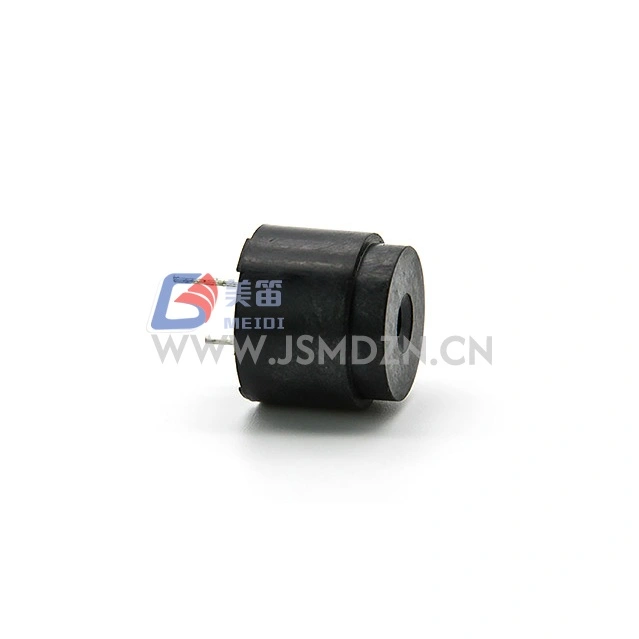

16mm 2048Hz スルーホール電磁パッシブブザー

Model:HN-1614

MEIDI HN-1614 16mm 2048Hz スルーホール電磁パッシブブザー — 6Vo-p 定格電圧、4 ～ 8Vo-p 動作範囲、2048Hz 共振周波数、45±5Ω コイル抵抗、最大 16 mm スルーホール電磁パッシブブザー定格電流40mA、最小電流音圧は10cmで85dB。黒色の Noryl ハウジング、動作温度 -20℃ ～ +70℃、RoHS 準拠。トーン生成には共振周波数での外部方形波ドライブが必要です。評価サンプルをリクエストするか、ボリューム価格の RFQ を送信してください。

お問い合わせを送信

製品説明

16mmスルーホール電磁パッシブブザー

2048Hzでの外部方形波ドライブ

45Ωのコイルインピーダンス

スルーホール PCB レイアウト向けの直径 16mm

分。定格駆動条件下で 10cm で 85dB の音圧

動作温度範囲 -20℃ ～ +70℃

スルーホールアセンブリ用の黒色ノリルハウジング

製品概要

MEIDI HN-1614 16mm 2048Hz スルーホール電磁パッシブブザーは、音声生成に外部駆動信号を必要とする電子システムのスルーホール取り付け用に設計された電磁パッシブブザーです。本体直径 16 mm のこのブザーは、スルーホール PCB レイアウトに統合されます。

2048Hz の共振周波数は外部方形波駆動信号を受け入れます。定格電圧が 6Vo-p、動作範囲が 4 ～ 8Vo-p の HN-1614 は、この電圧範囲内の駆動回路に対応します。

45Ωのコイル抵抗は、このインピーダンス範囲向けに設計されたドライバー回路に適合します。黒色の Noryl ハウジングは、スルーホール組立プロセスに構造的安定性をもたらします。

主な特長

外部ドライブアーキテクチャ --- トーン生成のために 2048Hz の方形波信号を受け入れます。直流電圧だけでは音は鳴りません（電磁パッシブブザーの一般的な特性）

スルーホールのフォームファクター --- スルーホール PCB レイアウト用のピン構成で直径 16mm

コイルインピーダンス45Ω --- 定格電圧範囲内でのドライバ回路マッチング用

安定した音響出力 --- 最小6Vo-p、2048Hz、50%デューティサイクル方形波で駆動時、10cmで85dB

Noryl ハウジング材質 --- スルーホールアセンブリ用の黒色ハウジング

RoHS 環境準拠 --- はい

技術仕様

16mm 2048hz Through Hole Electromagnetic Passive Buzzer

パラメータ	価値	試験条件
製品タイプ	電磁パッシブブザー	---
定格電圧	6Vo-p	共振周波数基準
動作電圧	4--8Vo-p	駆動信号ピーク

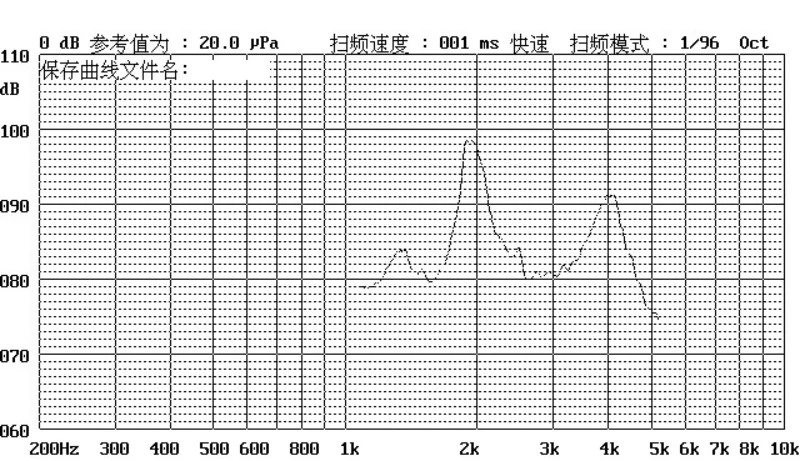

音圧レベル	分。 85dB	6Vo-p、2048Hz、50%デューティ、10cm時
共振周波数	2048Hz	定格電圧時
コイル抵抗	45±5Ω	---
定格電流	最大。 40mA	6Vo-p、2048Hz、50%デューティ時
動作温度	-20℃～+70℃	---
保管温度	-30℃～+80℃	---

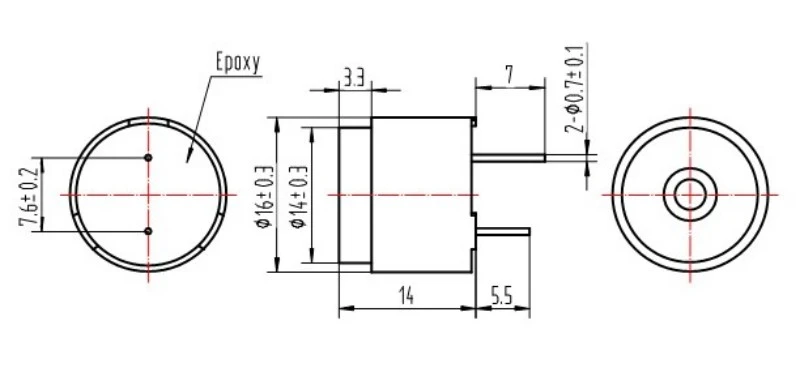

外形寸法	16mm(直径)	ピンを除く本体
正味重量	約4.6g	---
ハウジング材質	ブラックノリル	---
環境保護規制	RoHS	---

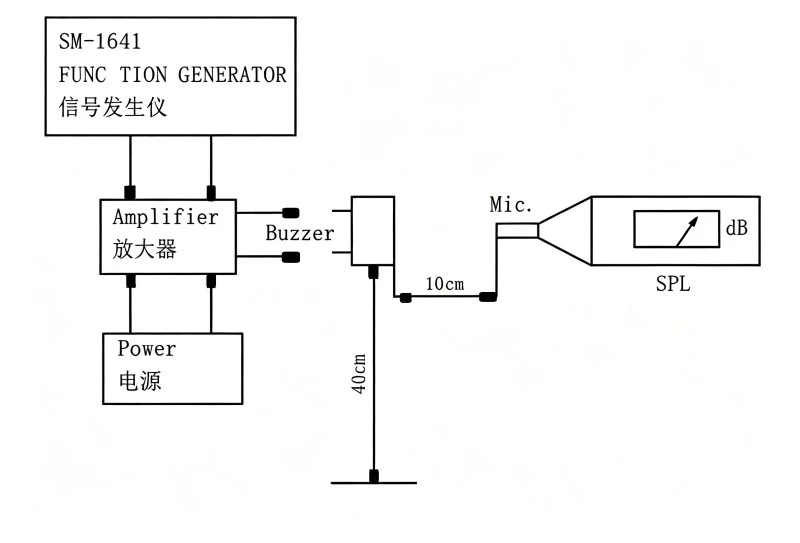

標準試験条件：温度：25±3℃、湿度：60±10%R.H.、圧力：860～1060hPa

代表的な用途

産業用制御パネル警報モジュール

セキュリティおよび侵入検知システム

家庭用電化製品の制御ボード

診断および試験装置

PLC および自動化システム

無停電電源装置

このモデルを選ぶ理由

設計要件	HN-1614 アドバンテージ
スルーホール PCB レイアウト	標準取り付け用直径 16mm
一貫したアラーム音の周波数	2048Hzの共振周波数
組立工程の互換性	スルーホールアセンブリ用の黒色ノリルハウジング
環境コンプライアンス	RoHS

生産と品質保証

MEIDI は、製品設計、購買、テストに至る各生産段階で品質管理を行って HN-1614 を製造しています。認証の詳細については、MEIDI にお問い合わせください。

信頼性試験

以下のいずれかのテストの後、製品は合格基準を満たさなければなりません。外観および電気的特性に欠陥または劣化がないこと (SPL を除く)。 SPL は、データシートに指定されている最小 SPL から 10dB を超えて減少してはなりません。

テスト項目	試験条件
寿命試験	25±10℃、定格電圧、1/2デューティ共振周波数方形波、96時間
高温試験	+80℃で96時間保管、試験前に室温で3時間回復
低温試験	-30℃で96時間保管、試験前に室温で3時間回復
湿度試験	+40±3℃、90%～-95% RH、48時間、試験前に6時間室温に回復
熱衝撃試験	70℃ 2時間→-20℃ 2時間（1サイクル）、インターバル1時間、計10サイクル
落下試験	標準梱包（6面3辺すべて）、高さ1.2mから厚手の木板または5cmの堅木板に落下
振動試験	1000 サイクル/分、振幅 1.5mm、各軸 1 時間、合計 3 軸

注意：磁性体、水溶性物質、腐食性ガスなどの異物が製品に侵入すると、製品の電気的性能に影響を与えますので避けてください。

梱包情報

パラメータ	価値
製品説明	電磁ブザー
量	6000個
カートンの容積	52×41.5×27センチメートル

よくある質問

1. このブザーは外部駆動信号が必要ですか、それとも DC 電圧で駆動できますか?

パッシブ電磁ブザーとして、HN-1614 は可聴出力を生成するために外部 AC 信号 (通常は 2048Hz またはそれに近い方形波) を必要とします。 DC 電圧だけでは音は発生せず、電流が流れ続けるとコイルが損傷する可能性があります (電磁パッシブブザーの一般的な特性)。

2. 最大音圧出力にはどのような駆動周波数が推奨されますか?

最大SPLは2048Hzの共振周波数で発生します。オフレゾナンスで駆動すると、SPL は大幅に減少します。一貫した最小値を実現します。 85dB 出力、6Vo-p で 50% デューティサイクル方形波で 2048Hz で駆動。

3. コイルインピーダンス45Ωに適したドライバ回路は何ですか?

プルアップ抵抗を備えた標準のオープンコレクタ NPN/PNP トランジスタ構成には互換性があります。マイクロコントローラー GPIO 直接駆動の場合、ポートが定格電流仕様 (最大 40mA) に基づいて電流をソースまたはシンクできることを確認します。誘導負荷またはリレー回路で駆動する場合は、フライバックダイオードを使用することをお勧めします。

4. このスルーホールブザーの推奨はんだ付け方法は何ですか?

HN-1614 は、標準的なスルーホールウェーブはんだ付けプロセスと互換性があります。手はんだ付けの場合、推奨温度と持続時間の仕様については MEIDI にお問い合わせください。

5. カスタムの共振周波数またはコイル抵抗は利用可能ですか?

カスタム構成に関する技術的なお問い合わせについては、MEIDI にお問い合わせください。
