重要な機械が速度超過になりそうな賑やかな工場フロアや、生命監視装置が看護師に音声で警告しなければならない病院を想像してみてください。どちらのシナリオでも、警報ブザー安全チェーンの最後の重要なリンクです。その失敗は不都合ではありません。それはシステム全体の障害です。しかし、適切な警報ブザーの選択は、後付けの考えとして扱われることが多く、調達に委ねられる単純な商品の決定です。それはエンジニアリング上の重大な見落としです。可聴信号デバイスの選択には、音響物理学、環境科学、電気工学の複雑な相互作用が関係します。小さすぎる警報ブザーは無視されます。音が大きすぎると、それ自体が危険になる可能性があります。誤った周波数の警報ブザーは周囲の雑音と区別できない場合があり、適切な密閉がされていない場合は、ほこりの多い環境や湿気の多い環境では早期に故障する可能性があります。 Jiangsu Meidi Intelligent Technology Co., Ltd. では、当社の工場で 15 年以上にわたってこれらの重要なデバイスを設計してきました。また、仕様を間違えた警報ブザーが迷惑警報から重大な安全事故に至るまで、あらゆる事態につながる様子を目の当たりにしてきました。この記事では、警報ブザーの選択に関する技術的な迷路を説明し、性急な決定から慎重で十分な情報に基づいたエンジニアリング プロセスに転換します。
アラーム ブザーの選択が不適切な場合、その影響はデバイス自体にとどまりません。安全性が重要な用途では、聞こえないアラームが適時に避難できるか悲劇が起こるかを分ける可能性があります。産業環境では、警報ブザーが生産のダウンタイム、機器の損傷、規制上の罰金を引き起こす可能性があります。さらに、小型化の傾向、より厳しい環境要求（洗浄エリアの IP69K 定格など）、およびマルチトーン生成などの高度な機能により、警報ブザーの選択はこれまで以上に複雑になっています。このガイドはノイズをカットします。音圧レベル (SPL) や周波数応答から、侵入保護 (IP) 定格や電源電圧の互換性まで、主要な技術パラメータを順を追って説明し、それらの実際的な意味について説明します。また、実際のパフォーマンスに劇的な影響を与える方向性や温度安定性など、見落とされがちな側面についても調査します。最終的には、選択したアラーム ブザーを日々の業務に継続的に使用できる、技術的に適切な決定を下すための構造化されたフレームワークが得られます。
警報ブザーの主な機能は、脅威を伝えることです。その音響出力は、聞いて理解して行動できるように設計されている必要があります。これは、最も音量の大きいデバイスを選択するということではありません。それは、特定の環境に適したサウンドを選択することです。警報ブザーを指定する前に、すべてのエンジニアが評価する必要がある重要な音響パラメータを分解してみましょう。
警報ブザーの最も明白な音響パラメータは、音圧レベル (SPL)、デシベル (dB) で測定されます。警報ブザーの定格は通常、特定の距離、つまり裸の要素の場合は 10 cm、取り付けられた警報の場合は 1 m で指定されます。アラーム ブザーを指定する場合は、逆二乗の法則を適用してリスナーの位置での SPL を計算します。音源からの距離が 2 倍になるごとに、SPL は約 6 dB 低下します。警報ブザーの定格が 1 m で 90 dB である場合、2 m では約 84 dB、4 m では約 78 dB になります。これは、周囲騒音の高い環境での警報ブザーの劇的な低下を克服する必要があります。現場の経験によれば、10 dB の増加はほとんどのオペレーターが「2 倍の音量」と認識するしきい値であるため、定格が 95 dB ではなく 85 dB の警報ブザーを選択することが意味のあるジャンプとなります。
警報ブザーの周波数は、その音量と同じくらい重要です。人間の耳はすべての周波数に対して同じように敏感であるわけではなく、1 kHz ～ 4 kHz の間で最も敏感です。この範囲の音を発するアラーム ブザーは、同じ SPL であっても、それより低いまたは高い周波数のアラーム ブザーよりも知覚されやすくなります。多くの工業用警報ブザーが 2.5 kHz 付近の周波数を使用するのはこのためです。警報ブザーの音も周囲の雑音と区別できる必要があります。ハミングする機械がある工場では、500 Hz の警報ブザーがマスクされる可能性があります。最新の警報ブザーの多くは、マルチトーン機能— 泣き声、さえずり、または連続音 — なので、エンジニアは意味を割り当てることができます（避難にはパルス音、一般的な警報には連続音）。この聴覚コーディングは、警報システムの有効性を大幅に向上させる高度な機能です。
もう 1 つの見落とされがちな要素は方向性です。警報ブザーは全方向性ですか、それとも指向性ですか?全方向警報ブザーは全方向に均等に音を発するため、一般エリアの警報に最適です。指向性アラーム ブザーは、特定のパターンで音を集中させ、定義されたゾーンまたは一方向の長距離でアラームを聞く必要があるアプリケーションに適しています。当社の工場では、音響シミュレーションを使用して、対象アプリケーションに合わせて各アラーム ブザーの分散パターンを最適化しています。ヘビーデューティ産業用モデルは、高騒音環境での低周波応答を強化するために最適化された後部チャンバーを備えており、一方、コンパクトなアラーム ブザーは、正確に調整されたフロント開口部を使用して、小さなフォーム ファクターで可能な限り最高の SPL を実現します。
清潔で乾燥した実験室では完璧に動作する警報ブザーが、工場現場では数日で故障する可能性があります。環境要因は、おそらく警報ブザーの選択において最も過小評価されている部分です。動作環境によって、侵入保護 (IP) 定格から動作温度範囲や耐薬品性まで、さまざまな仕様が決まります。エンジニアは警報ブザーを指定する前に設置場所を監査する必要があります。
警報ブザーに水や冷却水がかかることはありませんか?その場合、IP67 は最低限であり、高圧洗浄には IP69K が必要になる場合があります。コンクリートや食品加工からの粉塵にさらされることはありますか?有害な微粒子をブロックするには、IP6X 定格が不可欠です。 IP システムはあらゆる警報ブザーにとって重要なガイドですが、粉塵の性質も重要です。木の粉塵は研磨性があり、化学粉塵の中には導電性があり、電気的故障を引き起こす可能性があります。ウォッシュダウン定格の警報ブザーには、前面が密閉されているだけでなく、密閉された終端も必要です。
温度も重要な要素です。 -10 °C ～ +40 °C 向けに設計された警報ブザーは、冷蔵冷凍庫や炉エリアでは性能が低下したり、故障したりすることがあります。ハウジングから圧電素子に至るまでの材料には、特定の温度制限があります。当社は、-30 °C ～ +85 °C で確実に動作する堅牢な熱可塑性プラスチックとセラミックを使用して産業用アラーム ブザー シリーズを設計しています。その範囲内であっても、アラーム ブザーの周波数と音圧レベルは温度によってドリフトするため、性能は変化します。安全性が重要な用途の場合は、全動作温度範囲にわたるデータを要求してください。安価な警報ブザーは室温では仕様を満たしていても、温度が変動すると機能しなくなる可能性があります。
警報ブザーハウジングの化学的適合性も評価する必要があります。化学プラントでは、デバイスが酸性のヒュームや溶剤の蒸気にさらされることがあります。海洋環境では、警報ブザーは塩水噴霧腐食に耐える必要があります。当社の工場では、一般用途の標準 ABS から、UL 認定の難燃性プラスチックや屋外使用向けの UV 安定化オプションに至るまで、さまざまなハウジング材料に加え、耐油性と耐オゾン性を考慮して選ばれたガスケットを提供しています。費用のかかる現場での故障を防ぐために、警報ブザーを指定する前にメーカーの耐薬品性チャートを参照してください。
警報ブザーを大規模システムに組み込むには、電気特性を慎重に一致させる必要があります。最も基本的なのは警報ブザーの動作電圧と電流であり、利用可能な電源と一致する必要があります。エンジニアは、警報ブザーが盤内でどのように動作するかについても考慮する必要があります。
警報ブザーの突入電流は、その保持電流をはるかに超える可能性があります。これは、複数の警報ブザーが同時にオンになるか、電力バジェットが厳しい場合に重要です。当社の警報ブザー製品は、ソフトスタート回路を使用して突入電流を制限し、他のコンポーネントに影響を与える可能性のある電圧低下を防ぎます。当社では、携帯機器用の 3 V DC から産業用パネル用の 240 V AC までの警報ブザーを提供しているため、警報ブザーは別個のコンバータを必要とせずに既存の電源に接続できます。
もう 1 つの重要な要素は駆動信号です。アラームブザーは、目的の音を生成するために連続電圧または特定のパルス列を必要としますか?多くの警報ブザーは自己発振しており、電源が投入されると固定された音を鳴らします。高度なアラーム ブザーを使用すると、さまざまな電圧レベルまたはデジタル インターフェイス (I²C または PWM) を介してトーン ライブラリから選択できます。 1 つのアラーム ブザーで、プレアラームの場合は速いチャープ音を生成し、フル アラームの場合は連続音を生成して、コンポーネントの数を減らすことができます。当社の工場は、シンプルなインターフェースを通じて設定可能なプログラム可能な警報ブザーの製品ラインを開発しました。
電気的パラメータを超えて、取り付けは警報ブザーの音響出力に直接影響します。パネルに取り付けられた警報ブザーには、音が効率的に伝わるように特定の穴のサイズと深さが必要です。取り付けが間違っていると消音または減衰します。スルーホール実装の場合、警報ブザーのハウジングが共振器として機能し、パネルの材質やシールも出力に影響します。当社では、各警報ブザーの取り付けガイドとパネルカットアウト寸法に加え、警報ブザーが設計どおりに筐体に接続できるように、フランジマウント、パネルマウント、および PCB マウントのオプションを提供しています。
警報ブザーの価値は、その即時出力だけではありません。長年のサービスを通じて信頼できるものでなければなりません。エンジニアは初期仕様を超えて潜在的な劣化に目を向ける必要があります。警報ブザーを認定する際に、メーカーの品質システムが最も重要になるのはここです。
重要な指標は、平均故障間隔 (MTBF)。信頼できるメーカーは、実際のテストまたは規格 (MIL-HDBK-217 など) に基づいた警報ブザーの MTBF を提供しています。ソリッドステート構造の圧電警報ブザーは、多くの場合、可動部品を備えた磁気警報ブザーよりも MTBF が高くなります。当社の工場は、MTBF を検証するために、数千時間にわたってすべての警報ブザーの SPL と周波数を継続的に監視する自動テスト装置に投資してきました。
信頼性はアクティブなコンポーネントだけではありません。はんだ接合部、配線接続、および警報ブザーのハウジングの完全性も同様に重要です。パネル取り付けユニットの場合、耐振動性と取り付けナットの安全性が重要です。振動によって緩んだ警報ブザーは方向性を失い、落下する可能性があり、危険が生じます。当社では、各警報ブザーを堅牢な内部ストレイン リリーフと疲労耐性が証明された鉛フリーはんだを使用して設計しています。
エンジニアは、上記の環境ストレスの長期的な影響も考慮する必要があります。 IP67 等級の警報ブザーは、紫外線に不安定なハウジングを備えていますが、屋外では故障しますが、水がかかると故障します。熱、湿気、太陽放射により材料が劣化します。信頼性を評価するには、環境暴露テストが行われた警報ブザーを探してください。当社の警報ブザー製品は、数十年にわたる使用を想定した振動、熱衝撃、塩水噴霧試験を受けています。これにより、堅牢な製造と組み合わせることで、設置する警報ブザーが信頼できる安全保護者であり続けることが保証されます。

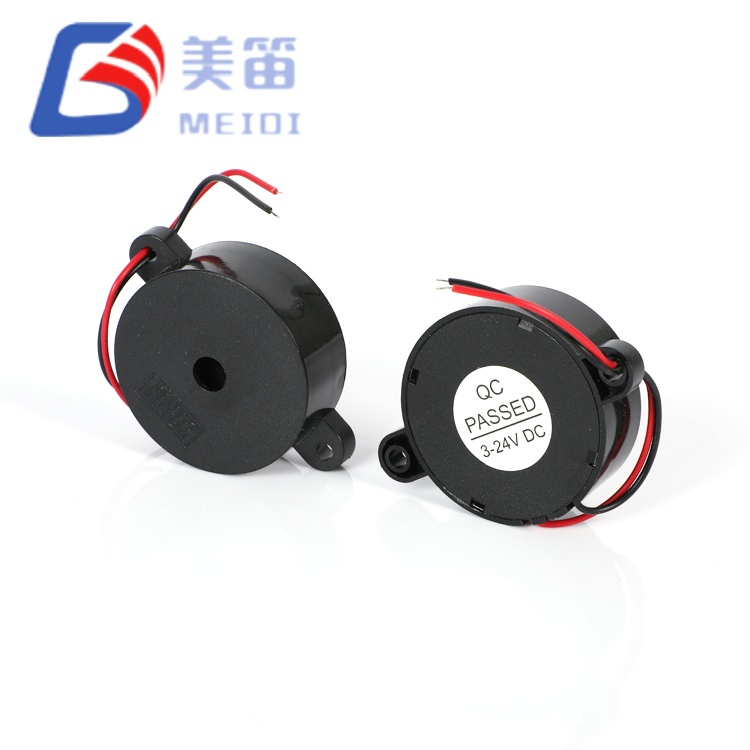

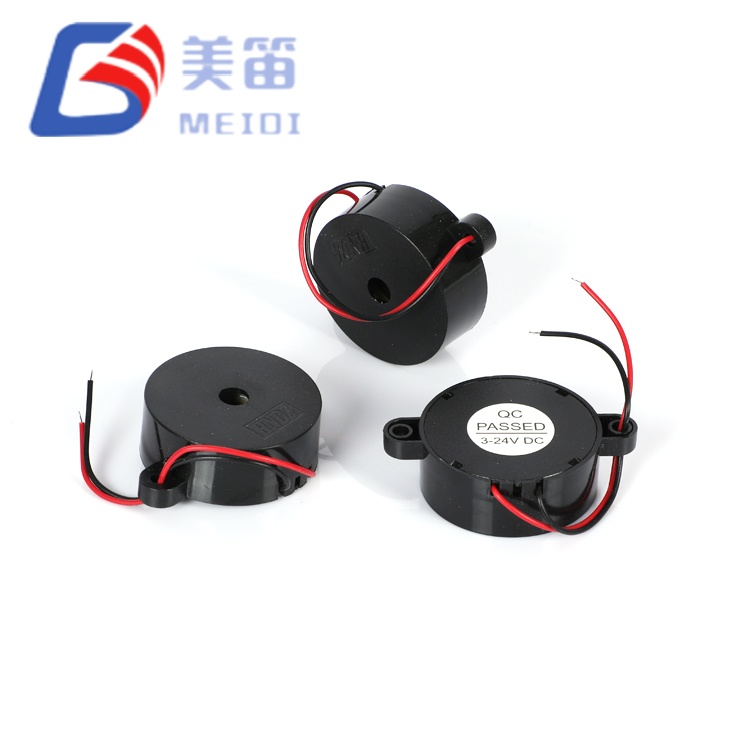

代表的なものを下表に示します。アクティブピエゾ警報ブザー当社の生産カタログ（江蘇美迪智能科技有限公司）より。すべて 12 V DC、最小 SPL が 80 ～ 100 dB の自己駆動ユニットであるため、単一の電圧レールが広範な音量、サイズ、温度のニーズをどのようにカバーするかがわかります。 SPL はメーカーの最小定格です (IEC 規格に従って測定され、通常は裸の要素の場合 10 cm で測定されます)。アラームブザーを指定する場合は、常にリスニング位置に距離 2 倍あたり 6 dB ルールを適用してください。
| モデル | タイプ | 定格電圧 | 共振周波数 | 分。 SPL | 動作電流 | 寸法(mm) | 温度範囲 |
|---|---|---|---|---|---|---|---|
| HND-2495 | ピエゾ、アクティブ | DC12V | 3400±300Hz | ≧100dB | ≤ 30mA | 24.0×9.5 | −20〜＋70℃ |
| HND-2410 | ピエゾ、アクティブ | DC12V | 3500±500Hz | ≧95dB | ≤ 20mA | 24.0×10.0 |
−20〜＋70℃ |
| HND-2316 | ピエゾ、アクティブ | DC12V | 3000±500Hz | ≧90dB | ≤ 10mA | 23.0×16.0 | −20〜＋80℃ |
| HND-2616 | ピエゾ、アクティブ | DC12V | 2800±500Hz | ≧85dB | ≤ 35mA | 26.0×16.0 | −30〜＋85℃ |
| HND-1407B-12V | ピエゾ、アクティブ | DC12V | 4000±500Hz | ≧80dB | ≤ 15mA | 14.0×7.0 | −30〜＋75℃ |
Q1: 圧電ブザーと磁気ブザーの違いは何ですか?どちらを選択すればよいですか?
A: 違いは音生成技術です。圧電ブザーは圧電素子を使用しています。ソリッドステートで信頼性が高く、低電力で高周波 (通常 > 2 kHz) に最適です。磁気ブザーは、小型スピーカーと同様にコイルと振動板を使用します。より低い周波数とより高い SPL (最大 100+ dB) に達しますが、より多くの電流を消費します。信頼性と効率性を重視してピエゾを選択してください。大音量の低音が周囲の高い騒音を遮断する必要がある場合は、磁気を選択してください。
Q2: アプリケーションに必要な音圧レベル (dB) はどのように計算すればよいですか?
A: 一般的なルールとして、アラームはリスナーの耳元で周囲の騒音より少なくとも 10 ～ 15 dB 上回る必要があります。騒音計で周囲の騒音を測定し、距離を考慮します (距離が 2 倍になると SPL が約 6 dB 低下します)。 15 dB のマージンを追加します。リスナーが 4 m 離れた 85 dB 環境では、1 m で少なくとも 85 + 15 + 12 (1 m から 4 m まで 2 倍) = 112 dB が必要です。
Q3: 警報ブザーに IP 定格が重要なのはなぜですか?
A: IP (Ingress Protection) は、粉塵や水に対する耐性を定義します。最初の桁 (0 ～ 6) は固形物を評価します。 2 番目 (0 ～ 8 または 9K) は液体を評価します。 IP54 デバイスは防塵および防滴仕様です。 IP67 は防塵および浸漬に対して保護されています。屋外、洗浄、または粉塵の多い環境では、より高い IP により、必要なときに警報ブザーが鳴らなくなる内部腐食や短絡が防止されます。
Q4: 1つの警報ブザーで異なる音を出すことはできますか?
A: はい。最新の警報ブザーの多くは、マルチトーンまたはプログラム可能です。制御信号は、通常はマルチ入力設計 (異なる電圧レベルまたはデジタル信号) または内蔵ロジックを介して、プレアラームまたはテストのために連続トーン、パルス状のうめき声、および高速チャープの間でデバイスを切り替えることができます。これにより、1 つのデバイスで火災、ガス、避難、障害信号をカバーできるようになり、パネルのコンポーネントが削減されます。
Q5: 高品質の警報ブザーの一般的な寿命はどれくらいですか?
A: 堅牢に設計された圧電警報ブザーは、通常、数万時間動作します。通常の条件下では、当社のユニットは通常、出力が大幅に低下することなく 50,000 時間を超えて連続動作します。寿命は極端な環境や過電圧の影響を受けます。当社の工場では、すべての警報ブザー製品に対して、MTBF を含む完全な信頼性データシートを提供しています。
適切な警報ブザーを選択することは、音響、環境、電気、信頼性の要素を慎重に考慮する必要がある重要なエンジニアリング上の決定です。安易に、または価格だけで決定を下すことはできません。適切に選択された警報ブザーは、明確で間違いのない警告を発し、人員と資産を何年にもわたって保護します。 Jiangsu Meidi Intelligent Technology Co., Ltd. では、最高の性能と耐久性の基準を満たす警報ブザー ソリューションで評判を築いてきました。
新しいシステムを計画している場合、または既存のシステムをアップグレードする場合は、当社の技術チームにご相談ください。私たちは、アラーム ブザー選択の複雑さを解決し、アプリケーションに適したデバイスを選択するお手伝いをします。お問い合わせ義務のない設計レビューをご希望の場合は、無料の技術相談をリクエストして、警報システムが絶対的な信頼性を備えて設計されていることを確認してください。
