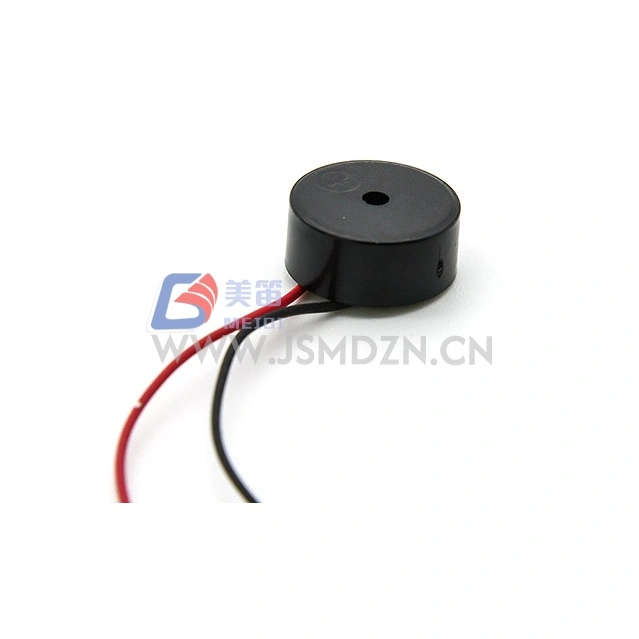

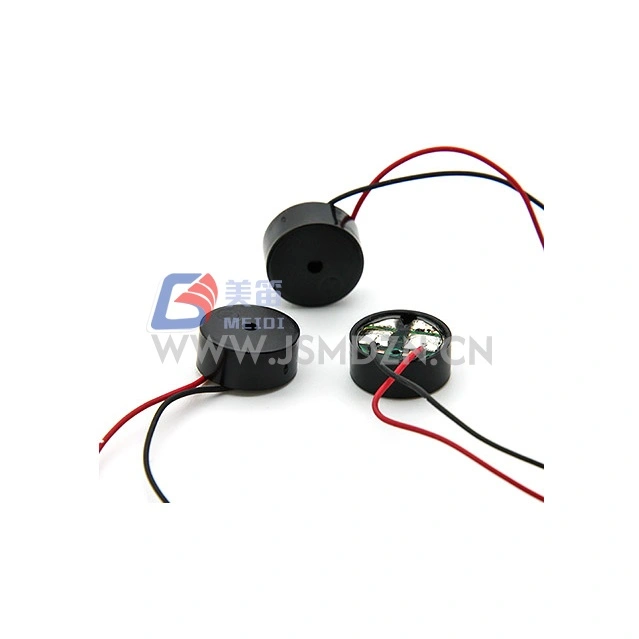

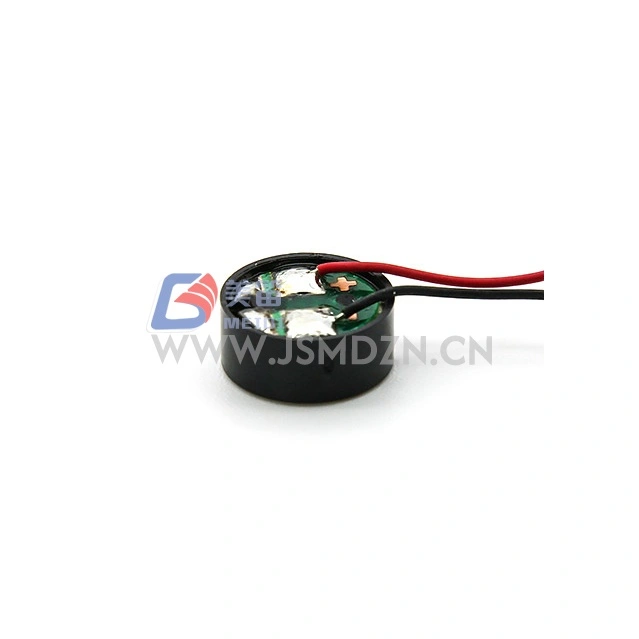

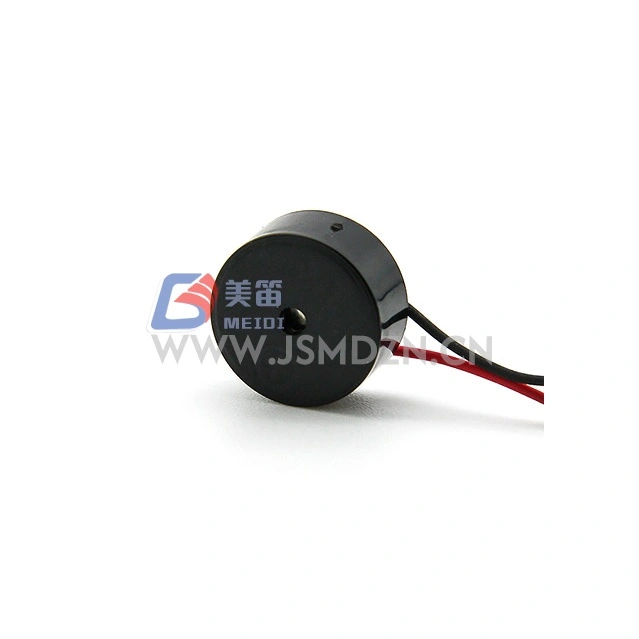

9x4.2mm SMD電磁パッシブブザー

9x4.2mm SMD電磁パッシブブザー

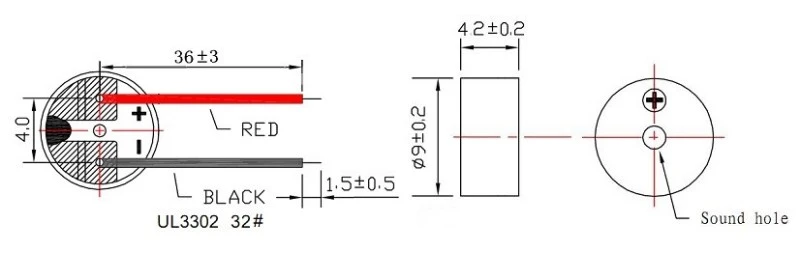

PCB アセンブリ用の 9 mm × 4.2 mm の表面実装フットプリント

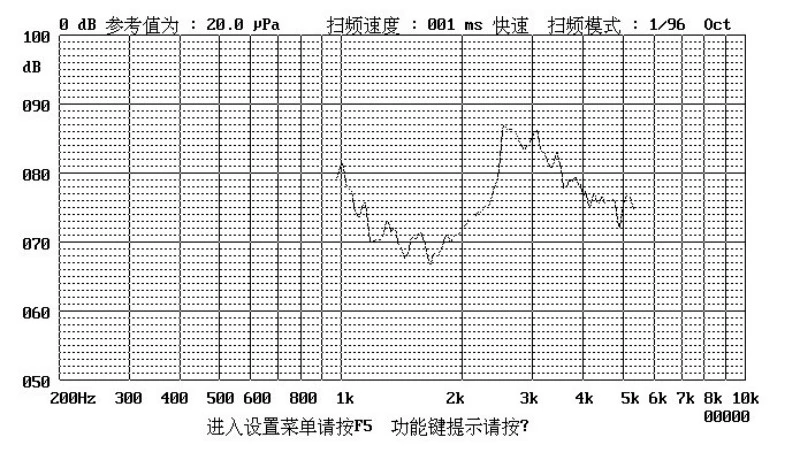

外部ドライブによるトーン生成のための 2730Hz 共振周波数

3.3V マイクロコントローラー GPIO インターフェイス用の 16Ω 低コイル インピーダンス

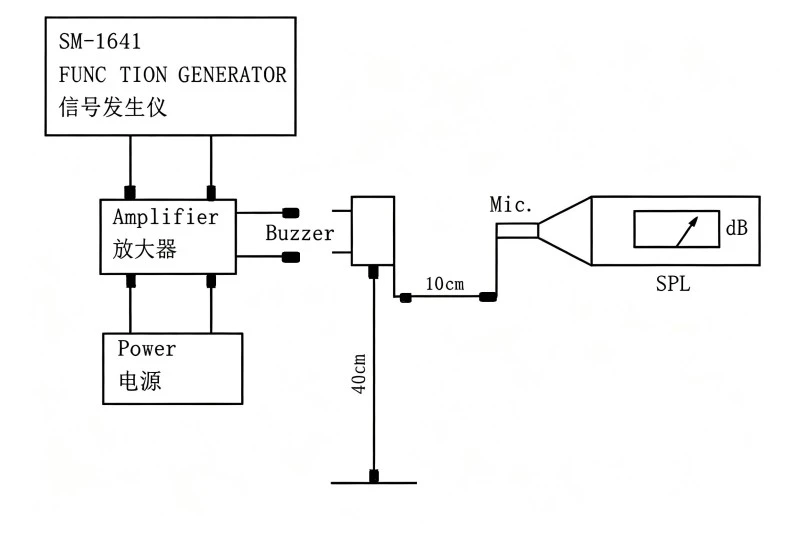

分。 3Vo-p、2730Hz、50% デューティ サイクルで駆動した場合、10cm で 85dB の音圧

鉛フリーリフロープロファイル向けの熱安定性を備えた黒色 LCP ハウジング

3.3Vロジック電源レベルの2～4Vo-p動作範囲

主な特長

3.3V に最適化された設計 --- 低電圧ロジック電源と統合するための 2 ～ 4Vo-p 範囲の 3Vo-p 定格

16Ω コイル インピーダンス --- GPIO 直接駆動による評価向けの低抵抗。連続動作のためのポート電流定格を確認する

2730Hz 共振周波数 --- 定格周波数での外部方形波励起により音響出力が生成されます。 DC電圧では音は出ません

コンパクトなパッケージで高い SPL ---最小。 3Vo-p、2730Hz、50% デューティサイクル駆動条件下で 10cm で 85dB

LCP ハウジング材質 --- 黒色液晶ポリマーハウジングは、表面実装リフロー条件下でも寸法安定性を維持します。

軽量構造 --- 1個あたり約1.0g

代表的な用途

3.3V 互換の可聴アラートを必要とするバッテリ駆動の IoT センサー ノードおよびワイヤレス モジュール

トーン生成とユーザー インタラクション フィードバック用の組み込み開発ボードと評価キット

ステータスおよび障害通知用の 3.3V I/O 拡張カードを備えた低電圧産業用制御モジュール

改ざんおよびしきい値の警告音用のスマートメーターおよびエネルギー監視デバイス

家庭用電化製品のリモコンおよび携帯用周辺機器のボタン押下確認音用

3D プリンタ コントローラ ボードと CNC マシン インターフェイスによる操作完了とエラー状態のアラート

よくある質問

1. SMD ブザーの LCP ハウジング材料と Noryl ハウジング材料の実際的な違いは何ですか?

LCP はノリルよりも熱たわみ温度が高く、吸湿性が低いため、鉛フリーリフローはんだ付け時や湿気の多い動作環境での寸法安定性が向上します。リフローのピーク温度が標準プロファイルを超えるアプリケーション、または耐湿性が懸念されるアプリケーションには、LCP ハウジングが利点をもたらします。

2. HN-9042W は直列抵抗を使用した 5V 電源で動作できますか?

定格電圧は 3Vo-p、動作範囲は 2～4Vo-p です。 5Vo-p での動作は最大動作電圧を超え、過剰なコイル電流、過熱、または永久的な損傷を引き起こす可能性があります。 5V 電源のみが利用可能な場合は、分圧器または直列抵抗を使用して、16Ω のコイル抵抗とドライバの飽和電圧を考慮して、コイル電圧を最大 4Vo-p 以内に制限します。

3. マイクロコントローラー GPIO がこのブザーを直接駆動できるかどうかを確認するにはどうすればよいですか?

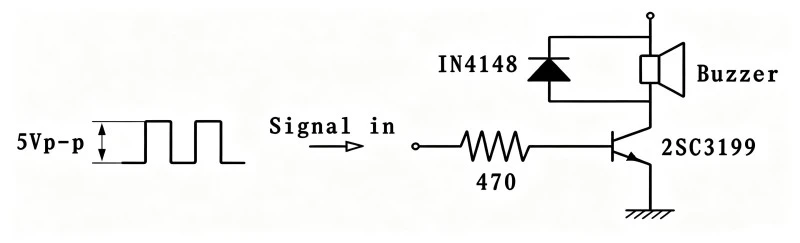

GPIO ピンごとの絶対最大電流と合計ポート電流制限については、マイクロコントローラーのデータシートを確認してください。 HN-9042W は 3Vo-p で最大 80mA を消費します。多くの 3.3V マイクロコントローラーは、GPIO 電流をピンあたり 8 ～ 25mA に制限します。これらの制限を超えると、ポートが損傷したり、寿命が短くなる危険があります。量産設計では、外部トランジスタ ドライバを使用することをお勧めします。

4. 許容可能な SPL を維持しながら、どのようなデューティ サイクルの変動が許容されますか?

データシートでは、定格 SPL 測定に対して 50% のデューティ サイクルを指定しています。 50% からのわずかな偏差により、SPL がわずかに変化します。非常に低いまたは非常に高いデューティ サイクルへの大幅な偏差により、平均コイル電流とそれに対応する音響出力が減少します。一貫したパフォーマンスを得るには、2730Hz で 50% のデューティ サイクルを維持してください。

5. MEIDI は自動組み立て用のテープ アンド リール パッケージを提供していますか?

テープアンドリール仕様、リール数量、ピックアンドプレース機器要件に応じたリーダー/トレーラー構成などのパッケージング オプションについては、MEIDI にお問い合わせください。
