9x4.2mm SMD 電磁パッシブブザーはどのようにしてコンパクトな電子機器に信頼性の高いサウンドを提供できるのでしょうか

2026-10-16 0 メッセージを残してください

要するに：9×4.2 mm SMD 電磁パッシブブザーは、貴重な PCB スペースを消費することなく、外部駆動信号を明確な可聴アラートに変える表面実装電気音響コンポーネントです。この 2026 年のガイドでは、MEIDI HN-9042W 電磁ブザー (設置面積 9 mm × 4.2 mm、共振 2730 Hz、最小 2 ～ 4 Vp-p 範囲、最小 85 dB) に焦点を当て、パッシブ SMD タイプの電磁ブザーがどのように機能するか、何を指定し、どのように統合するかを設計エンジニアとバイヤーに説明します。

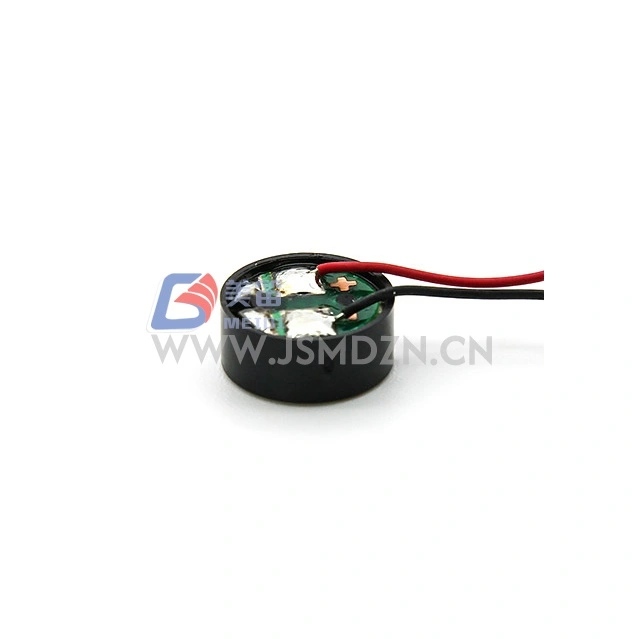

1. 9×4.2mm SMD電磁パッシブブザーとは何ですか?

9×4.2mm SMD 電磁パッシブブザーは、電磁相互作用を通じて交流電気駆動信号を音に変換する電気音響トランスデューサーです。発振器を内蔵したアクティブ電磁ブザーとは異なり、パッシブ電磁ブザーにはトーンジェネレーターが内蔵されておらず、発音するには外部方形波またはAC信号が必要です。そのため、ファームウェアがすでに PWM 出力を駆動していて、1 つの固定トーンを受け入れるのではなく、ピッチ、メロディー、またはアラートパターンを制御したい場合、SMD 電磁ブザーは柔軟な選択肢になります。

MEIDI HN-9042W 電磁ブザーは、9 mm × 4.2 mm のコンパクトなフォームファクターを中心に構築されています。その低電圧動作範囲と電磁機構は、基板を小型に保ちながら専用のサウンドインジケータを必要とする電子製品に適しています。スマートデバイス、センサー、低電圧制御はすべて、このサイズの電磁ブザーの恩恵を受けます。表面実装デバイスとして、この SMD 電磁ブザーは、適切なリフロープロセスを使用した自動 PCB アセンブリを目的としています。

電磁ブザーの一般的な設計特性は次のとおりです。

コンパクトな寸法:小さなパッケージにより、プロセッサ、センサー、通信モジュール、その他の重要なコンポーネント用の PCB スペースが確保されます。
外部信号制御:コントローラまたはドライバ回路は、電磁ブザーがいつ、どの周波数で鳴るかを決定します。
定義された共振周波数:2730 Hz の共振は、駆動信号を構成するための明確な基準を提供します。
表面実装統合:電磁ブザーは、手で挿入するのではなく、標準的な SMT プロセスを通じて取り付けられます。

詳しい製品情報については、MEIDI HN-9042W 商品ページ.

2. 電磁音響の仕組みはどうなっているのですか?

SMD 電磁ブザーの動作原理は、コイルと磁気素子の間の相互作用に依存しています。交流信号がコイルを通過すると、結果として生じる磁力が可動ダイヤフラムまたは関連する振動構造を駆動します。その繰り返しの動きが空気を押しのけ、可聴音を生成します。この電磁ブザーでは、スピーカーと同じ可動コイルのアイデアが数ミリメートルに縮小されています。

HN-9042W電磁ブザーの仕様共振周波数は2730Hzです。推奨されるテスト条件下で電磁ブザーをこの周波数付近で駆動すると、指定された音声出力に達することができます。基本的な操作シーケンスは簡単です。

マイクロコントローラー、タイマー、または専用ドライバーが周期的な電気信号を生成します。
この信号により電磁ブザーコイルが通電されます。
電磁力により内部の振動構造が動きます。
振動により音を発し、警告、確認、動作状態などを知らせます。

電磁ブザーは受動的であるため、安定した DC 電圧を印加するだけでは連続音を生成することはできません。エンジニアは、指定された電気的制限内で、方形波などの適切な交流波形を提供する必要があります。電磁ブザーの最終的な音量は、駆動波形、筐体設計、実装条件、周囲の音響環境によっても異なります。

3. HN-9042W の主な技術仕様

PCB レイアウトの前に電気的および音響的仕様をレビューすることは、エンジニアがプロトタイプ作成および量産中に問題を回避するのに役立ちます。次の表は、MEIDI HN-9042W 電磁ブザーの公表されている仕様をまとめたものです。

パラメータ	仕様	デザインノート
モデル	HN-9042W	サンプル注文や量産注文の際は正確な型式をご確認ください。
製品タイプ	電磁パッシブブザー	外部の周期的な駆動信号が必要です。
寸法	9mm×4.2mm	推奨される設置面積と機械的クリアランスを確認してください。
定格電圧	3Vp-p	指定されたピークツーピークドライブレベルを使用します。
動作電圧	2～4Vp-p	駆動信号を公表された範囲内に維持してください。
定格電流	最大80mA	ドライバーの容量とピーク電流の要件を考慮してください。
音圧レベル	最小85dB	10 cm、2730 Hz、3 Vp-p、50% デューティサイクルで仕様。
コイル抵抗	16±3Ω	駆動回路を設計する際には、電流需要を考慮してください。
共振周波数	2730Hz	信号周波数選択の開始点として使用します。
動作温度	-20℃～+70℃	製品の実際の熱環境への適合性を確認してください。
保管温度	-30℃～+80℃	倉庫、輸送、保管条件を考慮してください。
ハウジング材質	ブラックLCP	SMT実装時の熱安定性の評価に適しています。
正味重量	約1.0g	軽量の電子アセンブリに役立ちます。
環境コンプライアンス	RoHS、リーチ	対象市場に該当するドキュメントを確認してください。

重要なエンジニアリング上の注意:Vp-p はピークツーピーク電圧を意味します。 RMS 電圧または安定した DC 電源定格と混同しないでください。音圧仕様は、記載されたテスト条件に適用され、電磁ブザーのすべての筐体または設置において同一の出力を保証するものではありません。

4. 小型SMD電磁ブザーのメリット

PCB スペースの効率的な使用

公称パッケージサイズ 9 mm × 4.2 mm の電磁ブザーは、コンパクトな制御基板やスペースに制約のある電子アセンブリに適合します。小型の電磁ブザーにより、設計者はセンサー、コネクタ、その他の機能モジュールを配置する際に、より自由度が高くなります。

クリアな可聴フィードバック

公表されている 10 cm での最小音圧レベル 85 dB は、可聴アラートを評価する際に有用な参考情報となります。電磁ブザーの実際の知覚音量は、測定条件、製品の筐体、取り付け、周囲の騒音に依存するため、プロトタイプのテストは引き続き不可欠です。

柔軟な信号生成

受動部品として、電磁ブザーは外部電子機器によって制御されます。開発者は、電磁ブザーからの単一の内部固定トーンパターンに依存するのではなく、ボタン、センサーのしきい値、タイマー、および障害状態を使用してサウンドを調整できます。

低電圧設計の互換性

電磁ブザーの 2 ～ 4 Vp-p の動作範囲は、低電圧信号駆動アプリケーション向けです。これにより、回路がコントローラの制限を超えずに許容可能な波形と電流を供給する場合、適切な 3.3 V ベースのシステムへの統合が簡素化されます。

SMT志向の施工

電磁ブザーの黒色 LCP ハウジングは、鉛フリーの表面実装アセンブリの評価をサポートします。ただし、エンジニアは、電磁ブザー設計を生産にリリースする前に、メーカーが推奨するリフロープロファイル、コンポーネントの方向、および取り扱い要件を確認する必要があります。

5. このSMD電磁ブザーが適合する場所

9×4.2mm SMD電磁パッシブブザーのコンパクトなサイズと外部制御された音声生成により、電磁ブザーはいくつかの電子アプリケーションの候補となります。

IoTセンサーノード:電磁ブザーは、測定値が設定されたしきい値を超えた場合、またはデバイスがユーザーの注意を必要とする場合に音で通知します。
組み込み開発ボード:電磁ブザーは、ボタンの押下、初期化シーケンス、および診断イベントに対するフィードバックを生成します。
産業用制御モジュール:電磁ブザーは、低電圧制御機器の動作状態、障害状態、プロセスイベントを示します。
スマートメーター:電磁ブザーは、選択された動作条件または警告条件の音声通知をサポートします。
家電：電磁ブザーは、携帯機器、リモコン、小型家電などに確認音を鳴らします。
3D プリンターと CNC インターフェイス:電磁ブザーは、タスクの完了、ユーザー入力、または検出されたエラーを知らせます。
ワイヤレス電子製品:電磁ブザーは、主にワイヤレスインターフェイスを介して通信するデバイスにローカルの可聴フィードバックを追加します。

電磁ブザーの用途適合性は、必要な音圧、周囲騒音、利用可能な電力、動作温度、予想される耐用年数に対して確認する必要があります。安全性が重要な環境で使用される製品には、追加のシステムレベルの検証と電磁ブザーの規制評価も必要になる場合があります。

6. PCB統合と駆動回路設計

電磁ブザーの統合を成功させるには、正しい寸法のコンポーネントを選択するだけでは不十分です。電気ドライブ、PCB レイアウト、音響開口部、組み立て条件はすべて完成品に影響します。

駆動回路の確認

HN-9042W 電磁ブザーの指定最大電流は、規定の定格駆動条件下で 80 mA です。多くのマイクロコントローラー GPIO ピンは、この電流を直接安全に供給できません。したがって、コントローラのデータシートで十分な電流能力が明示的に確認されていない限り、電磁ブザーを使用する量産設計にはトランジスタまたはその他の適切なドライバ段を推奨します。マイクロコントローラーポートのピンごとの電流定格と合計電流制限の両方を確認し、電圧降下、スイッチング動作、および電磁ブザーに供給される実際の波形を確認します。

適切な駆動信号を使用する

公表されている音圧テスト条件に一致する、電磁ブザーの 2730 Hz の方形波と 50% のデューティサイクルから開始します。アプリケーションで必要な場合にのみ他の周波数またはデューティサイクルを評価し、その結果生じる電磁ブザーの音響出力を測定します。

PCB とエンクロージャの設計を確認する

電磁ブザーの製造元が推奨するランドパターンおよびはんだ付けガイドラインに従ってください。
音響開口部には接着剤、ほこり、近くの機械的障害物が付着しないようにしてください。
電磁ブザーからの音を不必要に遮断または吸収する筐体の機能は避けてください。
電磁ブザーのオープンボード測定のみに依存するのではなく、完成した筐体での音出力を評価します。
コンポーネントの間隔、該当する場合は端子の向き、および電磁ブザーの組立機械の互換性を確認してください。

SMT 処理の検証

電磁ブザーを製造する前に、承認された鉛フリーリフロープロファイルをサプライヤーに確認してください。ピーク温度、液相線を超える時間、予熱、および許容されるリフローサイクルの数は、ハウジングの材質のみに基づく仮定ではなく、該当する製品ドキュメントに従う必要があります。

7. SMD電磁ブザーの選び方

エレクトロニクスメーカーにとって、電磁ブザーを選択することは、音響性能、回路の互換性、組み立て上の制約、総調達コストのバランスを考慮することを意味します。次のチェックリストは、SMD 電磁ブザーの評価を構成できます。

電圧範囲を定義します。電磁ブザーの最大振幅を含む、使用可能な駆動電圧と波形を確認します。
サウンド要件を設定します。電磁ブザーの現実的な動作条件下で、必要な音圧レベルとテスト距離を確立します。
トーンの特性を決定します。電磁ブザーの推奨周波数、警報時間、動作パターンを特定します。
現在の能力を確認してください。電磁ブザーの駆動回路要件を計算し、外付けトランジスタやドライバICが必要かどうかを決定します。
機械的な互換性を確認します。電磁ブザーの寸法、設置面積、筐体クリアランス、音響ポートの配置を比較します。
環境条件を評価します。電磁ブザーの動作温度、湿度暴露、振動、および予想される製品寿命を確認してください。
製造要件を計画します。電磁ブザーの梱包形態、リフロー対応性、サンプリング手配、生産リードタイムをご確認ください。

代替品を評価するときは、パッケージの寸法だけに依存するのではなく、完全なデータシートを比較してください。同じようなサイズの 2 つの電磁ブザーモデルは、コイル抵抗、電流要件、共振周波数、音響性能が異なる場合があります。他の種類のコンポーネントを検討している購入者は、MEIDI のブザー製品範囲を検討して、この単一の電磁ブザー以外の電磁、圧電、SMD オプションを比較することもできます。

8. 品質と信頼性を確認できる

電磁ブザーの信頼性は、コンポーネントの品質と完成品への組み込み方法の両方に依存します。実験台では良好に動作する電磁ブザーでも、リフローはんだ付け、振動への曝露、または密閉された筐体内への設置後は、動作が異なる場合があります。

MEIDI は商社ではなく、ブザーおよび音響部品の専門メーカーです。HN-9042W 電磁ブザーは、RoHS および REACH に準拠した ISO 9001 および ISO 14001 の品質および環境管理システムに基づいて生産されています。 MEIDI が公開した HN-9042W 製品情報では、すべての電磁ブザーの製造品質管理プロセスの一環として、受入れ材料の検証、工程中の寸法検査、および最終的な電気テストを特定しています。製品ドキュメントには、電磁ブザーに適用される寿命、温度、湿度、熱衝撃、落下、振動の試験についても記載されています。

エンジニアリング認定プログラムの場合、購入者は、電磁ブザーの関連する試験条件、合格基準、入手可能な検査記録を要求する必要があります。環境暴露後の音圧の変化、電気的導通、筐体の状態および性能には特に注意を払う必要があります。電磁ブザーの推奨される検証手順は次のとおりです。

一定の距離を使用して音圧を測定し、電磁ブザーのセットアップをテストします。
電磁ブザーの意図した駆動レベルでの消費電流と波形特性を確認します。
計画された PCB リフロープロセス後に電磁ブザーをテストします。
電磁ブザーの最終製品筐体における音出力を評価します。
電磁ブザーの想定使用温度範囲における性能を確認します。
電磁ブザーの受入検査のために、承認されたサンプルと文書の合格基準を保管します。

これらの対策は、エンジニアリングおよび調達チームが電磁ブザーの量産を承認する前に、コンポーネントを評価するための再現可能な基準を確立するのに役立ちます。

9. よくある質問

Q1: 9×4.2mm SMD電磁パッシブブザーはアクティブコンポーネントですか、それともパッシブコンポーネントですか?

パッシブ電磁ブザーです。音を生成するには外部交流駆動信号が必要であり、定常的な DC 電圧を印加するだけでは定音アクティブ電磁ブザーとして動作しません。

Q2: MEIDI HN-9042Wの共振周波数は何ですか?

この電磁ブザーの公表されている共振周波数は 2730 Hz です。電磁ブザーの指定された音圧測定には、この周波数および 50% のデューティサイクルの方形波駆動が使用されます。

Q3: 3.3 V マイコン GPIO に直接接続できますか?

必ずしもそうとは限りません。低電圧定格は 3.3 V ベースのシステムでの評価に適していますが、この電磁ブザーの公表されている最大電流は、指定された駆動条件下で 80 mA です。多くの GPIO ピンはこの電流を安全に供給できないため、コントローラーの仕様で別途確認がない限り、電磁ブザーには適切な定格の外部ドライバーを使用することをお勧めします。
