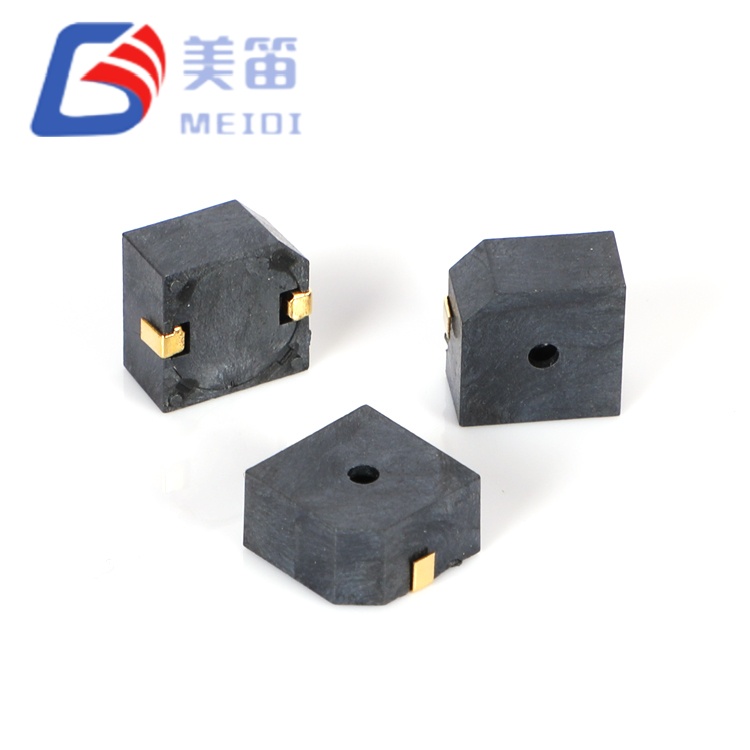

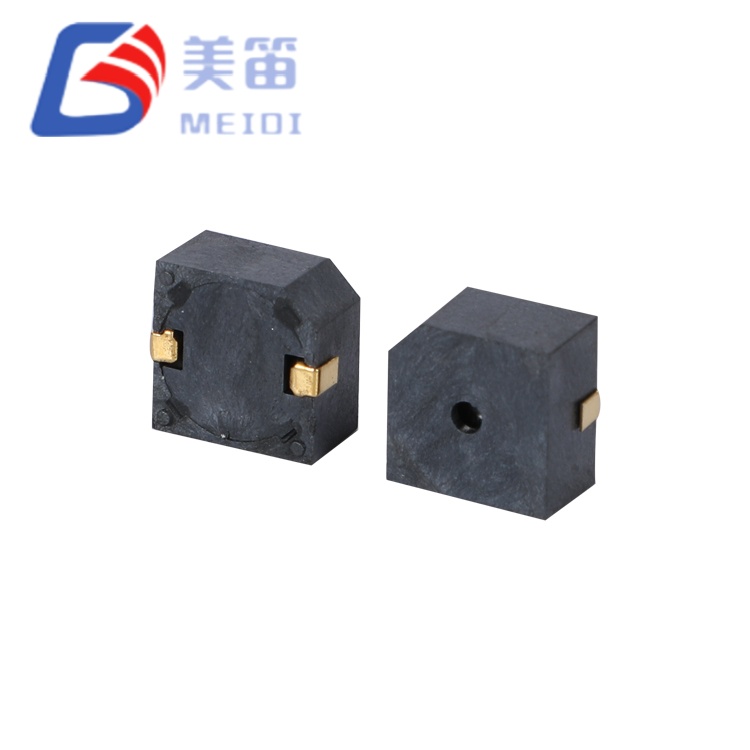

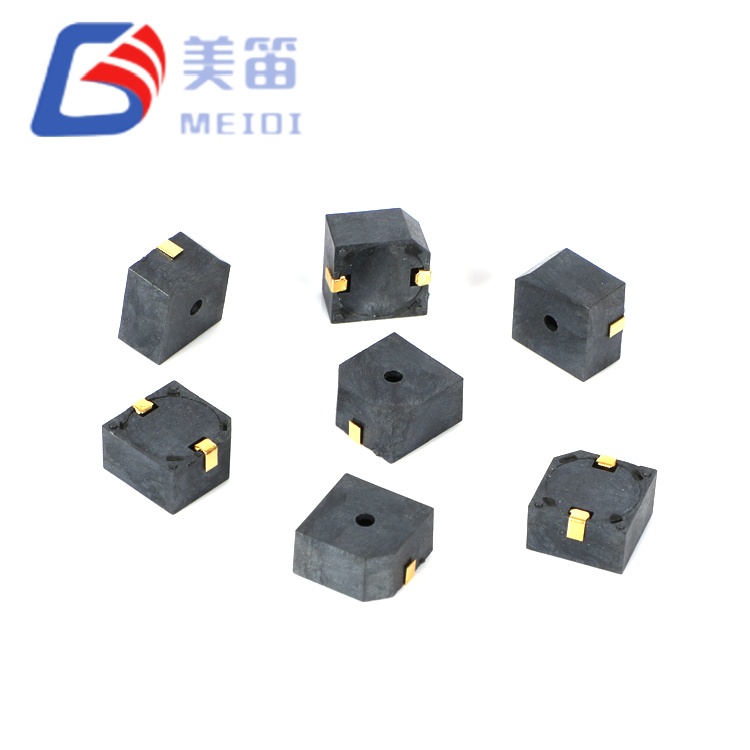

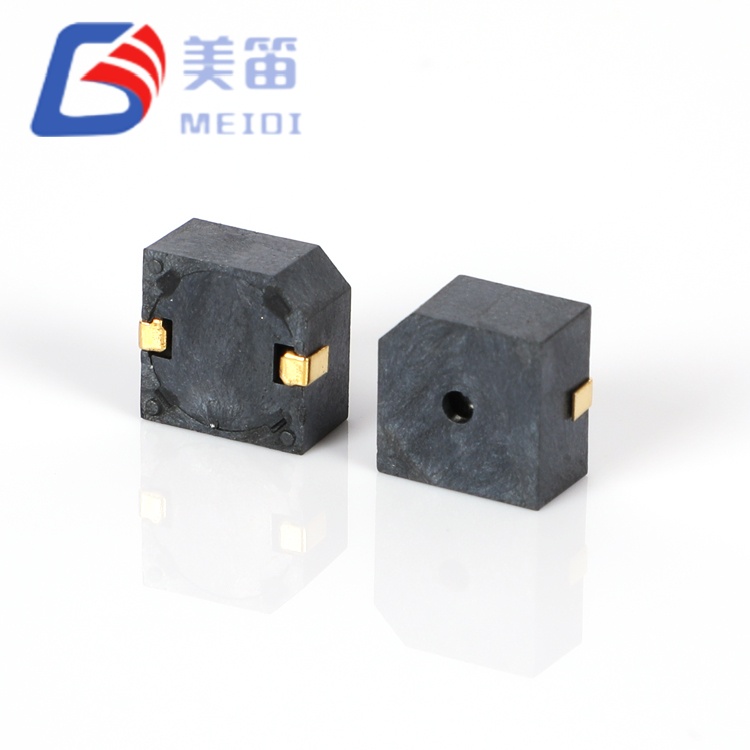

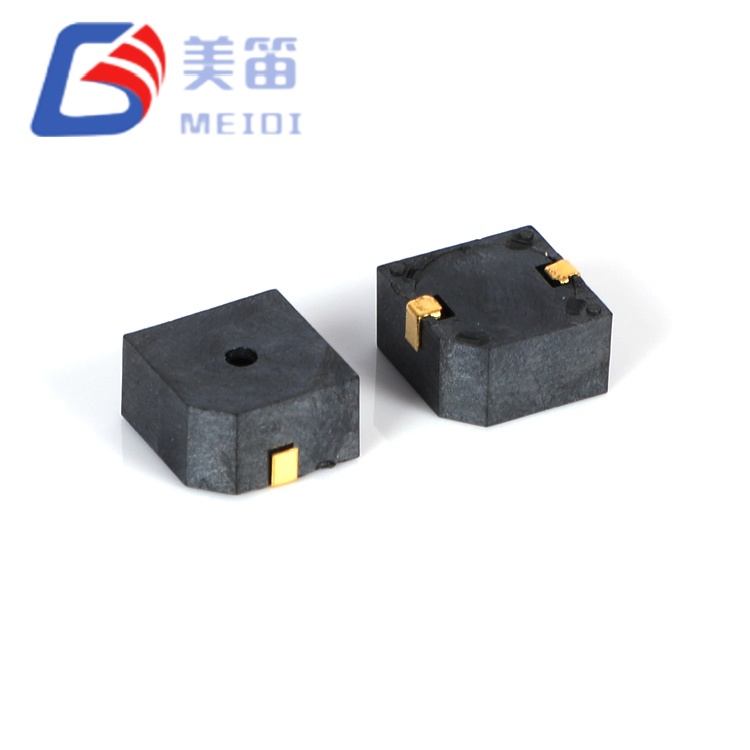

9.6*9.6*5mm SMD 磁気アクティブ ブザーは、外部発振回路を使用せずに即時音響フィードバックが必要なアプリケーション向けに設計された自己駆動電磁アクティブ ブザーです。この 5V SMD 電磁アクティブ ブザーは、9.6 × 9.6 × 5.0 mm で中型の設置面積を占め、音響出力と PCB 面積の制約のバランスがとれているため、基板スペースが重要だが可聴アラートの完全性を犠牲にすることができない産業用制御パネル、医療機器、および商用機器のインターフェイスに適しています。
PWM 信号生成とドライバー コンポーネントを必要とするパッシブ ブザーとは異なり、MLT-9650Y-5V は工場で調整された発振回路を統合しており、4 V ～ 7 V の DC 電圧が印加されたときに 85 dB 以上で安定した 3000 Hz トーンを生成します。このアーキテクチャにより、マイクロコントローラーのタイマー リソース、トランジスタ ドライバー ステージ、および誘導フィルター コンポーネントが不要になり、BOM の複雑さと設計検証サイクルの両方が削減されます。5 V での 30 mA 以下の電流引き込みは、標準のロジック レベル出力およびリレー接点と互換性があり、PLC デジタル出力、適切な電流供給能力を備えた MCU GPIO ピン、または単純なスイッチング回路からの直接駆動が可能になります。
黒色の LCP ハウジングは、ピーク温度 255 ± 5 °C の標準的な鉛フリー リフロー プロファイルを通じて寸法安定性を提供し、特殊な取り扱いプロトコルを必要としない自動 SMT 組立ラインをサポートします。 MLT-9650Y-5V は、-30 °C ～ +70 °C の動作温度範囲と -40 °C までの保管許容範囲を備えており、屋外通信エンクロージャ、冷蔵物流機器、自動車内装サブシステムなど、熱の逸脱が消費者向けの制限を超える制御されていない環境での導入に対応します。
| パラメータ | 価値 |
| 定格電圧 | 5V(オープ) |
| 動作電圧範囲 | 4～7V |
| 音圧レベル | ≧85dB |
| 共振周波数 | 3000±300Hz |
| 動作電流 | ≤ 30mA |
| 動作温度 | -30℃～+70℃ |
| 保管温度 | -40℃～+85℃ |
| 寸法 | 9.6×9.6×5.0mm |
| 重さ | 1.5g |
| 取付タイプ | SMD (表面実装デバイス) |
外部発振器コンポーネントが不要 - DC 電圧を直接適用します。 PWM タイマーの割り当て、トランジスタ バッファ、またはフライバック ダイオードが不要で、主要なアプリケーション ロジック用のマイクロコントローラー リソースを確保します。
広い電圧ヘッドルーム - 4 ～ 7 V の動作範囲は、±20% のレギュレータ許容差を持つ 5 V 公称レール、バッテリ消耗曲線、および単純な抵抗またはスイッチング レギュレータによって降圧された産業用 24 V システムに対応します。
一貫した音響特性 — 内部発振器は、電圧および温度エンベロープ全体にわたって ±10% の許容誤差で 3000 Hz の中心周波数を維持し、外部駆動のパッシブ トランスデューサーによくある周波数ドリフトを排除します。
中型の SMD 設置面積 --- 9.6 mm 四方のパッケージは、スルーホール アセンブリを必要とせずに、信頼性の高い ≥85 dB 出力を実現する適切なダイアフラム可動域を提供します。
リフローおよびウェーブはんだ付けに対応 — 黒色 LCP ハウジングは 255 °C のピーク リフロー温度および 360 °C の手はんだ付けに耐え、プロトタイプの手はんだ付けから大量の自動化ラインまでの混合アセンブリ環境をサポートします。
| パラメータ | 価値 | 試験条件 |
| 定格電圧 | 5V(オープ) | 25℃の場合 |
| 動作電圧 | 4 – 7 V (o-p) | 連続運転 |
| 音声出力 | ≧85dB | 5V、10cm距離にて |
| 共振周波数 | 3000±300Hz | 定格電圧時 |
| 動作電流 | ≤ 30mA | 5V時 |
| 動作温度 | -30℃～+70℃ | 機能的 |
| 保管温度 | -40℃～+85℃ | 非稼働中 |
| パラメータ | 価値 |

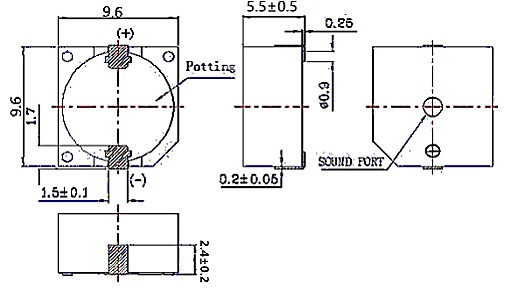

| 寸法 (長さ×幅×高さ) | 9.6×9.6×5.0mm |
| 重さ | 1.5g |
| ハウジング材質 | ブラックLCP |
| はんだ付け温度（リフロー） | 255±5℃、3秒;予熱 180 °C、40 ～ 70 秒 |
| はんだ付け温度（ウェーブ） | 255 ± 15 °C、4 ～ 6 秒 |
| はんだ付け温度（手動） | 360 ± 10 °C、2 ～ 5 秒 |
| 最大リフローパス数 | 3 |
| 動作温度 | -30℃～+70℃ |
| 保管温度 | -40℃～+85℃ |
産業用 PLC アラーム モジュール — 5 V または 24 V ロジック レールが標準であり、トリガー時の即時音響フィードバックが必須であるプログラマブル ロジック コントローラーおよびモーター ドライブ システムにおける障害表示および緊急停止アラート
医療診断機器 - 電磁適合性と一貫した出力が規制要件であるベンチトップ分析装置、患者モニター、透析装置における完了信号、エラー警告、および校正ステータストーン
商業用冷凍およびコールドチェーン物流 - 周囲温度が氷点下で動作するウォークイン冷凍庫、輸送コンテナ、医薬品保管ユニットにおけるドアオープンアラーム、温度違反通知、コンプレッサー故障警告
電気通信屋外エンクロージャ - 制御不能な気象条件にさらされる基地局リピータおよびネットワーク エッジ ノードにおけるキャビネット侵入検出、停電警報、および熱逸脱警告
自動車内装サブシステム — シートベルト リマインダー、キーインイグニッション チャイム、および 5 V アクセサリ バスが普及している電気自動車の計器クラスタおよび商用車のキャビンでの充電状態表示
| エンジニアリング要件 | MLT-9650Y-5Vの利点 |
| BOM の複雑さを最小限に抑える | 統合された発振器により、外部ドライバ IC、ベース抵抗、フライバック ダイオード、および PWM ファームウェアの開発が不要になります |
| 電圧の堅牢性を確保 | 4 ～ 7 V 範囲は、バッテリ低下、レギュレータ許容差、および過渡現象抑制のためのヘッドルームを備えた公称 5 V に対応します |
| 音響の一貫性を保証 | 工場で調整された 3000 Hz 共振、バッチ許容誤差 ±10%。ドライバー回路の調整やユニットごとのキャリブレーションは不要です |

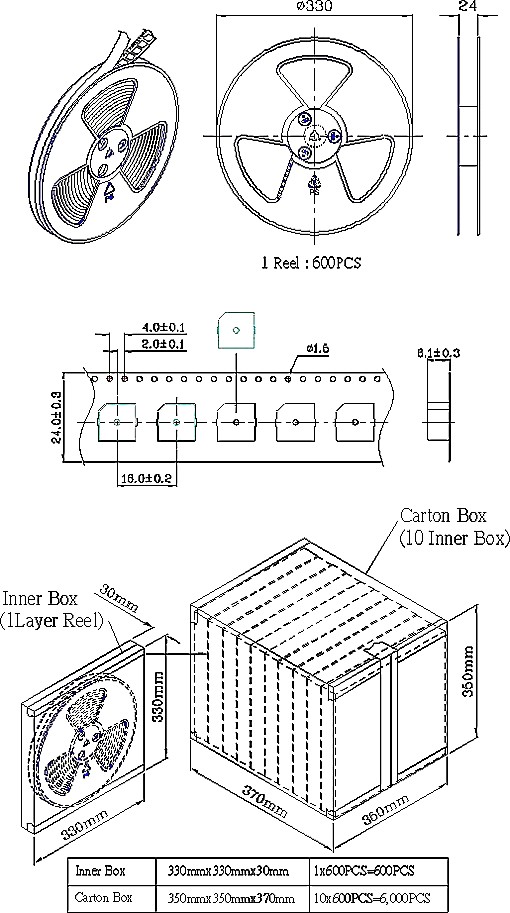

| 自動SMTアセンブリをサポート | 真空ノズルピックアップ互換性を備えた標準テープアンドリールパッケージ。リフローピーク 255 °C |
| 熱的に厳しい環境での動作 | -30 °C ～ +70 °C の動作範囲は、標準の消費者グレードの制限を上回ります。 -40 °C 保管がコールドチェーン物流をサポート |
1.5 g の質量は、産業機械や車両用途で一般的な振動条件下での機械的安定性に貢献します。ダイアフラム アセンブリは、機械的衝撃下でも一貫した音響出力を維持し、5.0 mm の高さにより、効率的な 3 kHz 共鳴生成のために適切な内部空洞容積を提供します。
MEIDI は、9.6*9.6*5mm SMD 磁気アクティブ ブザーを、100% 電気的および音響的機能テストを行った自動組立ラインで製造しています。各製造バッチは、包括的な環境および機械的ストレスの検証を受けます。
•高温保管 — +80 ± 2 °C で 48 時間、その後 2 時間の周囲環境に戻して完全なパラメータ検証
•低温保管 - -30 ± 2 °C で 48 時間、その後周囲環境で 2 時間回復
•熱衝撃サイクル — -30 °C ～ +80 °C の間で 5 サイクル、各極限ごとに 30 分間保持
•耐振動性 — 正弦波スイープ 10 ～ 55 Hz、振幅 1.0 mm、XYZ 軸、累積 0.5 時間
•機械的衝撃 - 10 mm の堅木に 75 cm の自由落下、衝撃 3 回
•耐湿性 — 50 ± 5 °C / 90 ～ 95% RH で 48 時間、その後周囲環境に 2 時間回復
•はんだ耐熱性 — 250 ± 5 °C、10 ± 0.5 秒、本体とはんだの間隔 2.0 mm

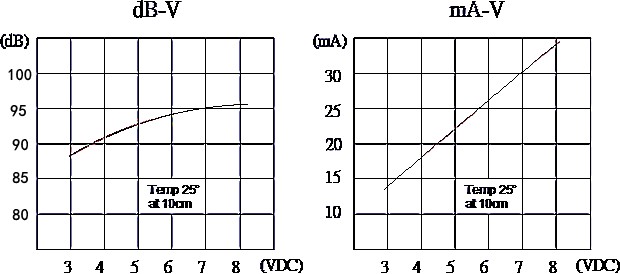

サンプルバッチテストデータは、音圧 94.1 ～ 96.1 dB、電流 24.4 ～ 26.4 mA、周波数 2987 ～ 3011 Hz (すべて 3000 ± 300 Hz 仕様内)、寸法欠陥または極性欠陥がゼロの、仕様内の一貫した性能を確認します。
Q1: MLT-9650Y-5V は 3.3 V マイクロコントローラー GPIO から直接駆動できますか?
いいえ。最小動作電圧は 4 V で、3.3 V は保証された機能しきい値を下回ります。ブザーは 3.3 V で出力が低下したり、完全に発振できない場合がありますが、信頼性の高い動作には最低 4 V の電源が必要です。 3.3 V システムの場合は、5 V 昇圧コンバータを検討するか、MEIDI ポートフォリオから 3 V 定格のアクティブ ブザーを選択してください。
Q2: 最大定格電圧で連続動作した場合の音響寿命はどのくらいですか?
統合された発振器と電磁変換器は、5 V、周囲温度 25 °C での連続動作に適しています。警報アプリケーションに特有の断続的なデューティ サイクル下では寿命が延長されます。具体的な寿命データについては工場にお問い合わせください。緊急避難信号などの連続音アプリケーションの場合は、熱の蓄積を防ぐために筐体の熱管理を考慮する必要があります。
Q3: 外部駆動のパッシブ ブザーと比較して、内蔵発振器は電磁適合性にどのような影響を与えますか?
内部発振器は、制御された立ち上がり時間と立ち下がり時間で固定の 3000 Hz で動作し、主に典型的な伝導性および放射性エミッションのテスト帯域外にある奇数高調波 (9 kHz、15 kHz など) に限定された予測可能な高調波成分を生成します。スイッチング ノイズがドライバ回路のレイアウト、ゲート駆動インピーダンス、PCB 配線に依存する PWM 駆動のパッシブ ブザーとは異なり、MLT-9650Y-5V は最小限の高周波成分で一貫した電気負荷を提供するため、一般に EMC 放射が低減され、コンプライアンス テストが簡素化されます。
Q4: 高さ 5.0 mm のプロファイルには、どのようなエンクロージャ設計上の考慮事項が適用されますか?
本体の高さが 5.0 mm であるため、音響障害を防ぐために、PCB 表面の上に遮るもののない十分な隙間が必要です。近くの表面やコンポーネントからの音圧低下を避けるために、音響開口部の上に追加のクリアランスを設けることをお勧めします。グリルまたはメンブレンを備えたエンクロージャの場合は、音響インピーダンスのマッチングを評価する必要があります。メッシュが密であると出力が減衰する可能性があります。 9.6 mm 平方フットプリントにより、標準 1.6 mm FR4 基板上に安定した機械的取り付けが可能になります。
Q5: カスタムのテープアンドリールパッケージや代替ピン構成などの OEM 変更はサポートされていますか?
はい。 MEIDI は、テープ アンド リール仕様の変更、代替梱包数量、大量注文向けのカスタム ラベルなどの OEM カスタマイズをサポートしています。スルーホール変換のためのリード フォームの変更は SMD MLT-9650Y-5V には適用されませんが、カスタムのはんだペースト ステンシルの推奨事項とリフロー プロファイルのガイダンスはアプリケーション エンジニアリングを通じて入手できます。最小注文数量と納期は改造範囲によって異なります。
MLT-9650Y-5V の技術データシート、CAD フットプリント、サンプル リクエスト、または OEM 統合ガイダンスについては、MEIDI エンジニアリング サポートにお問い合わせください。
MEIDI アプリケーション エンジニアリングは、通常、技術的な問い合わせに対して 1 営業日以内に回答します。
