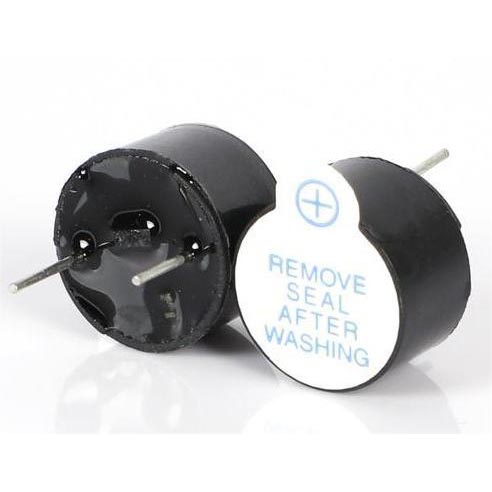

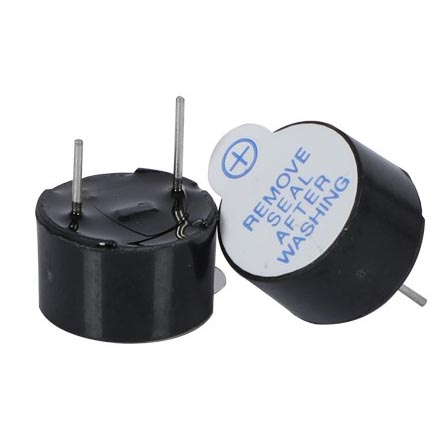

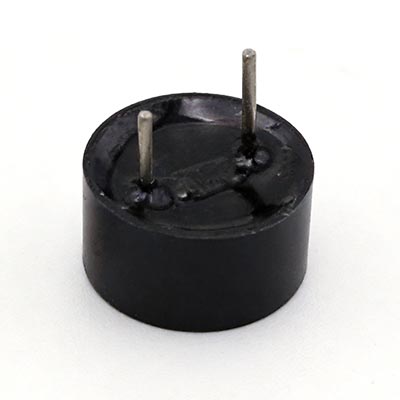

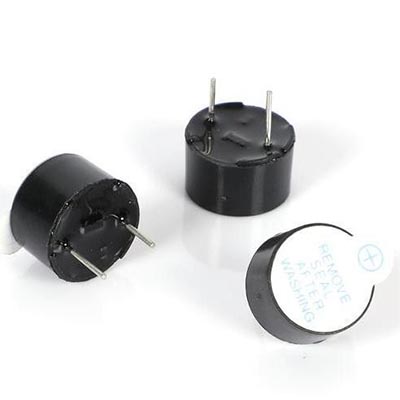

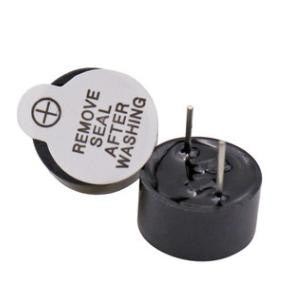

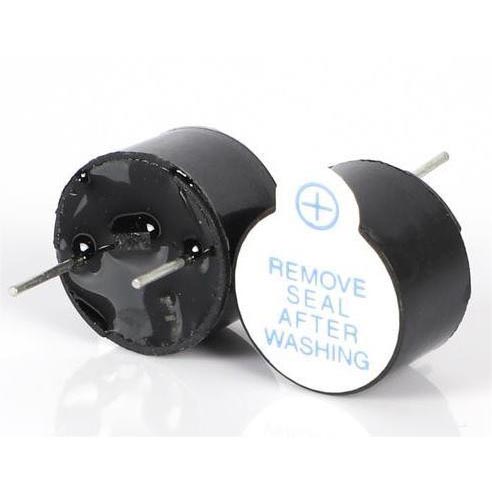

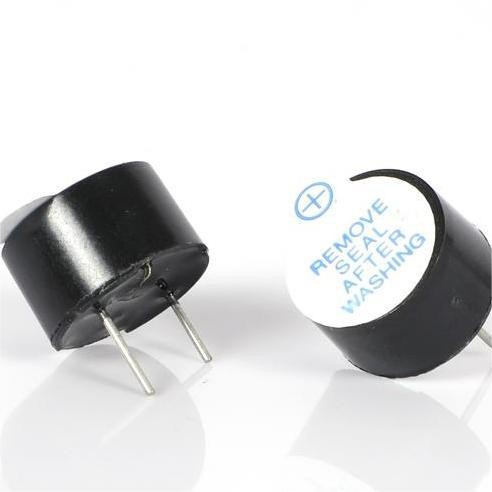

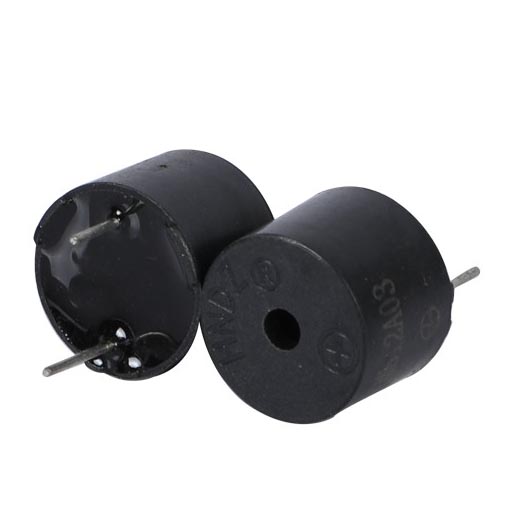

警報装置用自走式磁気アクティブブザー

磁気アクティブブザーは、コイル、永久磁石、強磁性ダイヤフラム、発振回路を単一の内蔵ユニットに統合しました。直流電圧がその範囲内にあるとき、定格範囲が適用されると、搭載電子機器がコイル電流を自動的に遮断します。機械的共振周波数で振動板を振動させ、定常音を発します。トーン。外部信号発生器、マイクロコントローラーのPWM出力、または追加のドライバーは不要ステージが必要です。このプラグアンドサウンドの動作により、磁気アクティブブザーは固定周波数のアラートだけで十分な機器を頻繁に選択します。回路の単純さが優先されます。

内部発振器と回路の簡素化

内蔵オシレーターはダイアフラムとコイルの共振点にチューニングされています。アセンブリ、通常は 200Hz ～ 3kHz の間にあります。切り替えなので、ブザー自体で発生する場合、ホストシステムはクリーンな DC を提供するだけで済みます。供給。これにより、マイクロコントローラー上のタイマー周辺機器が不要になり、ファームウェアの複雑さを軽減します。比較すると、磁気パッシブブザー生成するには、共振周波数での外部方形波または PWM 信号が必要です。サウンド、設計者がピッチと音量を制御できるようになりますが、追加の費用がかかります駆動回路。同じ DC レールがすでに他のロジックに電力を供給している状況では、アクティブブザーは直接接続できますが、直列抵抗のみを使用する場合もあります。電流制限用。

電圧、電流、音響出力

磁気アクティブブザーは、1.5V、3V、 DC5V、12V、24V。定格電圧はコイルのインピーダンスを決定し、結果として生じる音圧レベルは、一般に 80dB から 100dB の間になります。 10cm。消費電流は通常 10mA ～ 50mA の範囲にあり、それ以上になると一般に、より大きな出力に対応する電流。共振周波数は固定されています機械設計によるものであり、現場で変更することはできません。トーンパターンのバリエーション（連続、パルス、または交互）は、次の場所で指定できます。注文の時間。表面実装の設置面積が必要なアプリケーションの場合、 SMD磁気アクティブブザー同じ自励発振を提供しますリフロー互換パッケージでの動作。

磁気アクティブブザーが使用される場所

これらのブザーは、信頼性の高い、信頼性の高い製品を必要とする幅広い製品に使用されています。低コストの可聴インジケーター。エアコンなどの家電製品、電子レンジや洗濯機は、キー押下に関するフィードバックやサイクル終了アラート。防犯警報パネルと煙感知器は、その仕様に応じて異なります。危険を知らせる大声で直接的な音。自動車環境では、ドアオープン警告やシートベルトリマインダーには磁気アクティブブザーが使用されることがよくあります。追加信号なしで 12V バッテリーレールから直接動作できます。コンディショニング。電源やプログラマブルを含む産業用機器ロジックコントローラーは、ローカル障害を提供するためにこれらのコンポーネントも統合します。指示。

MEIDIの生産と品質保証

MEIDI は専用の組立ラインで磁気アクティブブザーを製造しています。自動コイル巻線、磁石挿入、ダイヤフラム溶接、発振器 PCB アタッチメント。すべてのユニットが最終段階の音響チェックに合格します音圧レベル、共振周波数、消費電流を記録します。バッチのトレーサビリティのためにデータが保持されます。 ISO9001品質システムまた、温度サイクル、耐湿性、はんだ耐熱性を備え、全領域にわたって一貫したフィールドパフォーマンスを保証します。生産量。カスタムトーンパターンが必要なお客様には、別のトーンパターンが必要です。リードの長さ、または特定のコイルのインピーダンスは、エンジニアリングチームが調整できます。設計を行い、主要な生産を実行する前に特性評価サンプルを提供します。

よくある質問

磁気アクティブブザーの作成後に周波数を変更できますか?

いいえ、共振周波数はダイアフラムとコイルによって機械的に決定されます。組み立て式であり、外部から調整することはできません。可変周波数出力が必須、磁気パッシブブザーマイクロコントローラーによって駆動される PWM 信号の方が適切な選択です。

磁気アクティブブザーは変動する DC 電源でも動作しますか?

内部発振器は、範囲内で比較的安定した DC 電圧を期待します。指定された動作範囲。大きな電圧振幅、リップル、または逆極性不安定な動作や永久的な損傷を引き起こす可能性があります。単純なデカップリングコンデンサおよび逆極性保護用の直列ダイオードが一般的に追加されています。電源入力。

磁気アクティブブザーとアクティブ圧電ブザーの違いは何ですか?

どちらも自励発振であり、DC 電源のみを必要としますが、使用する電源は異なります。トランスデューサ技術。磁気アクティブブザーはより低い周波数を生成し、温かみのある音色で、非常に低い電圧でも動作します。アンアクティブ圧電ブザーより高音でシャープな音を生成します音が鳴り、通常は消費電流が少なくなります。好みのトーンに応じて選択してください特性、電力バジェット、エンクロージャの音響特性。

以下の表は、このシリーズの全製品の標準仕様を示しています。ご要望に応じてカスタマイズされたソリューションをご利用いただけます。さらなるカスタマイズ要件についてはお気軽にお問い合わせください。

モデル	製品イメージ	定格電圧(VDC)	動作電圧 (VDC)	音圧レベル @10cm (dB)	動作電流(mA)	共振周波数 (Hz)	使用温度(℃)	重量(g)	寸法(mm)
HMB1206-03		3	2~5	85以上	≤30	2700±300	-20～+70	1.7	Ø12.0×6.5
HMB1206-05		5	3~7	85以上	≤30	2700±300	-20～+70	1.7	Ø12.0×6.5
HMB1206-12		12	8~16	85以上	≤30	2700±300	-20～+70	1.7	Ø12.0×7.5
HMB1275-03B		3	2~5	85以上	≤30	2700±300	-20～+70	1.7	Ø12.0×7.5
HMB1275-05B 65		5	3~7	83以上	≤30	2700±300	-20～+70	1.7	Ø12.0×7.5
HMB1275-05B 95		5	3~7	85以上	≤30	2700±300	-20～+70	1.7	Ø12.0×7.5
HMB1275-05C		5	3~7	85以上	≤30	2700±300	-20～+70	1.7	Ø12.0×7.5
HMB1275-12C		12	8~16	85以上	≤30	2700±300	-20～+70	1.7	Ø12.0×7.5
HMB1275-24B		24	18~26	90以上	≤30	2400±300	-20～+70	1.7	Ø12.0×7.5
HNB09A12		12	8~16	85以上	≤30	2700±300	-20～+70	0.75	Ø9.0×5.5
HNT-9042-03		3	1.5～4.5	85以上	≤30	2700±300	-20～+70	0.71	Ø9.0×4.2
HNT-9042-05		5	3~7	85以上	≤30	2700±300	-20～+70	0.71	Ø9.0×4.2
HNT-9042-12		12	8~16	85以上	≤30	2700±300	-20～+70	0.71	Ø9.0×4.2
HNT-9650-03		3	1.5～4.5	85以上	≤30	2700±300	-20～+70	0.78	Ø9.6×5.0
HNT-9650-05		5	3~7	85以上	≤30	2700±300	-20～+70	0.78	Ø9.6×5.5
HNT-9650-12		12	8~16	85以上	≤30	2700±300	-20～+70	0.78	Ø9.6×5.0
TMB12A03		3	2~5	85以上	≤30	2400±300	-20～+70	1.7	Ø12.0×9.5
TMB12A05		5	3~7	85以上	≤30	2400±300	-20～+70	1.7	Ø12.0×9.5
TMB12A12		12	8~16	88以上	≤30	2700±300	-20～+70	1.7	Ø12.0×9.5
TMB12A24		24	18~26	90以上	≤30	2400±300	-20～+70	1.7	Ø12.0×9.5

View as

9650 電磁アクティブブザー

MEIDI 9650 電磁アクティブブザーは、3V、5V、12V の 3 つの電圧オプションにわたる発振器を内蔵しており、1.5 ～ 16V の動作範囲をカバーします。 DC 電源を印加すると、安定した 2700 ± 300 Hz のトーンが生成され、30 mA 以下の電流を流しながら 10 cm で 85 dB 以上の出力が得られます。スルーホール極性ピンと黒色 PBT ハウジングで構築されており、-20 ～ +70 °C で確実に動作し、標準的な製造組立ラインに適合します。これらのブザーは、産業用警報システムや音声警報アプリケーションに最適で、継続的な生産ニーズに合わせた効率的な大量調達をサポートします。サンプルをご希望の場合は MEIDI までお問い合わせください。

もっと見る >> お問い合わせを送信 >>

9042 電磁アクティブブザー

MEIDI 9042 電磁アクティブブザーには、3 V、5 V、12 V の 3 つのバリエーションの発振器が内蔵されており、1.5 ～ 16 V の動作範囲をカバーします。 DC 入力は安定した 2700 ± 300 Hz トーンを生成し、消費電流が 30 mA 以下の場合でも 10 cm で 85 dB 以上に達します。寸法わずか 9.0 × 4.2 mm、重さ 0.71 g のこのコンパクトなスルーホールユニットは黒色の PBT ハウジングを備え、-20 ～ +70 °C で動作します。ポータブル電子機器向けに調整されており、大量生産ラインにすっきりと統合されます。バッテリー駆動のデバイスを購入するための確実なオプションです。完全な仕様または注文に関するお問い合わせについては、MEIDI にお問い合わせください。

もっと見る >> お問い合わせを送信 >>

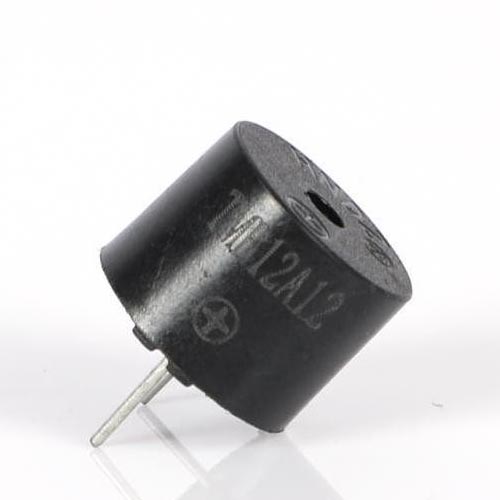

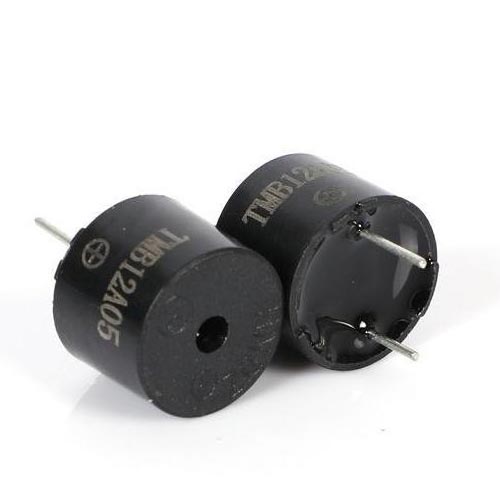

TMB12A03 電磁アクティブブザー

MEIDI TMB12A03 電磁アクティブブザーには、3V (TMB12A03)、5V (TMB12A05)、12V (TMB12A12)、および 24V (TMB12A24) の 4 つの電圧定格があります。すべて同じ 12.0 × 9.5 mm の設置面積と黒色の PBT ハウジングを共有しています。 5V TMB12A05 は、3 ～ 7 V の動作範囲にわたって 2400 Hz で 96.4 ～ 98.7 dB を測定します。電圧バリエーションをアプリケーションに適合させることにより、設計者は 3.3V ロジック、5V 産業用バス、12V 車載システム、および 24V 制御回路との直接の互換性を得ることができ、外部レギュレータは必要ありません。一括価格については RFQ を送信してください。エンジニアリングサンプルは 3 日以内に発送され、OEM カスタマイズも歓迎されます。

もっと見る >> お問い合わせを送信 >>

9mm 5V電磁アクティブブザー

MEIDI 9mm 5V 電磁アクティブブザーは、スルーホールパッケージで重量 0.75 g です。8 ～ 16 V の許容範囲にわたって 12 V でネイティブに動作し、降圧レギュレータを必要とせずにコールドクランク電圧の低下やオルタネーターのスパイクに対応します。内蔵発振器は 2700 Hz で 85 dB 以上の出力を生成し、黒色 PBT ハウジングは 255 °C のウェーブはんだ付けに耐えます。自動車用 12V システム、農業機器、PLC I/O モジュールによく適合します。大量注文の場合は見積もりを依頼してください。音響テスト用の無料サンプルが用意されており、カスタムリードフォーミングもサポートされています。

もっと見る >> お問い合わせを送信 >>

5V 電磁ブザー PCB マウント

MEIDI 5V 電磁ブザー PCB マウント — 12.0×7.5 mm の設置面積の 3V スルーホール電磁アクティブブザーで、統合発振器により 2.7 kHz で ≥85 dB を実現します。 6.5 mm のベースラインより 15% 高い 7.5 mm の拡張キャビティ高により、内部ヘルムホルツ共鳴器の容積が拡大し、音響効率が大幅に向上します。サンプルデータでは、≤30 mA で 89.6 ～ 93.2 dB の出力が確認され、コンパクトなバージョンよりも高いミリアンペアあたりの SPL を達成しています。 2 ～ 5 V の広い範囲で、リチウムイオン電池曲線と 3.3 V ロジックレールをサポートします。黒色の PBT ハウジングは 255 °C でのウェーブはんだ付けに耐えます。音響評価サンプルをリクエストするか、大量の RFQ を今すぐ送信してください。 OEM キャビティ高さのカスタマイズが可能です。

もっと見る >> お問い合わせを送信 >>

3V 電磁ブザー PCB マウント

MEIDI 3V 電磁ブザー PCB マウント — 12.0×6.5 mm の設置面積の 3V スルーホール電磁アクティブブザーで、内蔵発振器により 2.7 kHz で ≥85 dB を実現します。 2 ～ 5 V の広い動作範囲により、リチウムイオン電池のドレイン曲線とレギュレータの許容誤差を備えた 3.3 V ロジックレールに対応します。消費電流が 30 mA 以下なので、外部コンポーネントなしで MCU GPIO を直接駆動できます。黒色の PBT ハウジングは、255 °C でのウェーブはんだ付けおよび 360 °C での手動による再加工に耐えます。今すぐ工業用の見積もりをリクエストするか、信頼性テスト済みのサンプルを注文してください。 OEM リードフォーミングとボリューム価格が利用可能です。 5 V (HMB1206-05) および 12 V (HMB1206-12) のバリエーションもあります。
