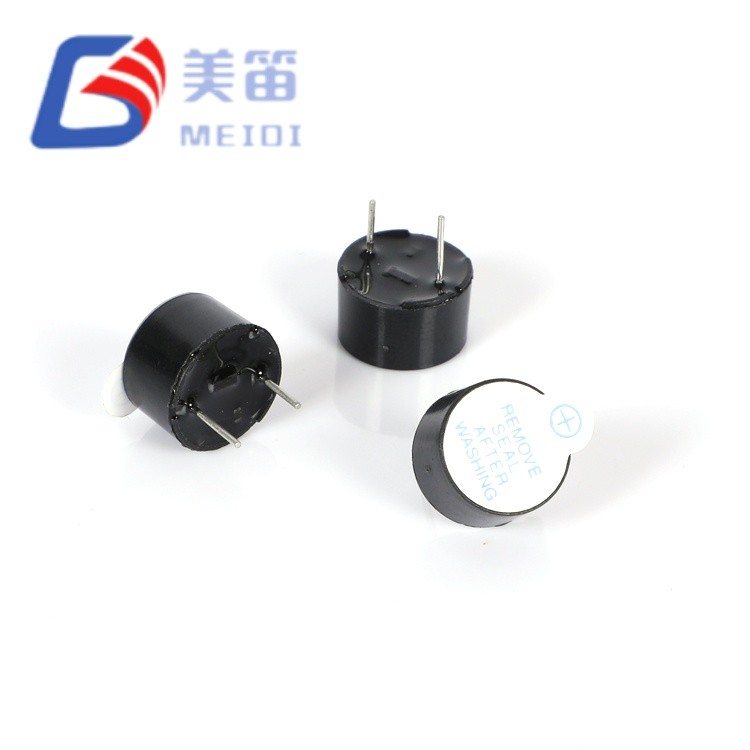

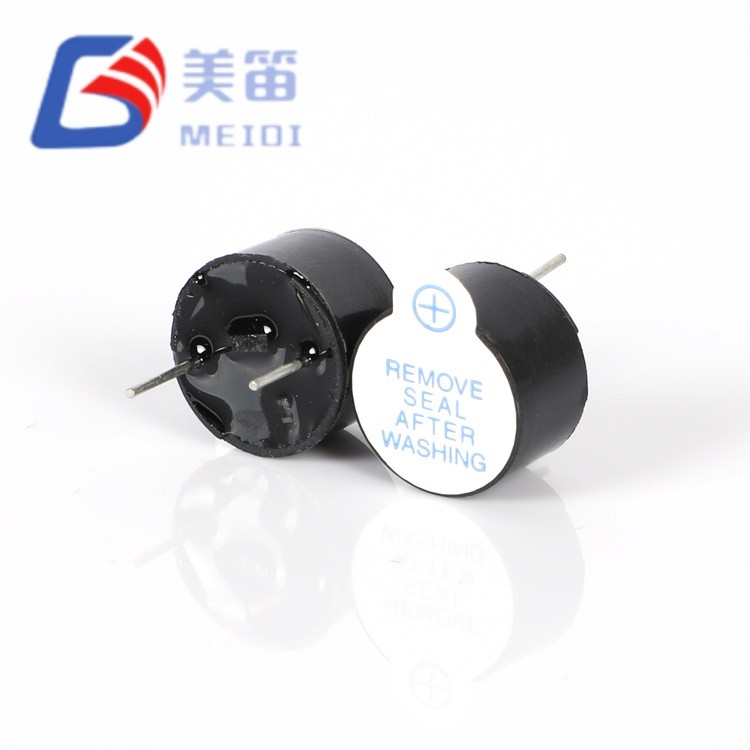

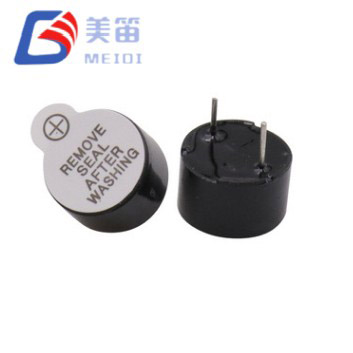

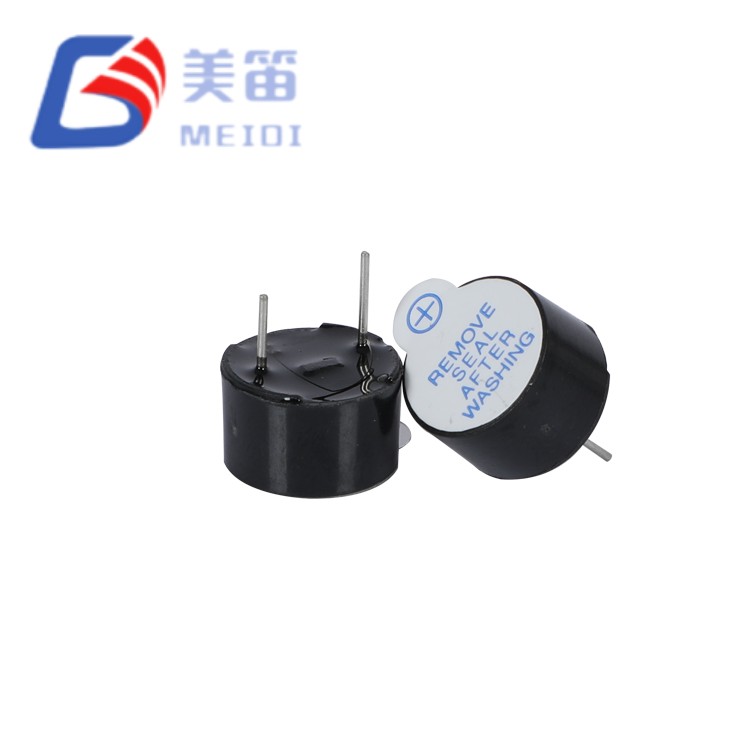

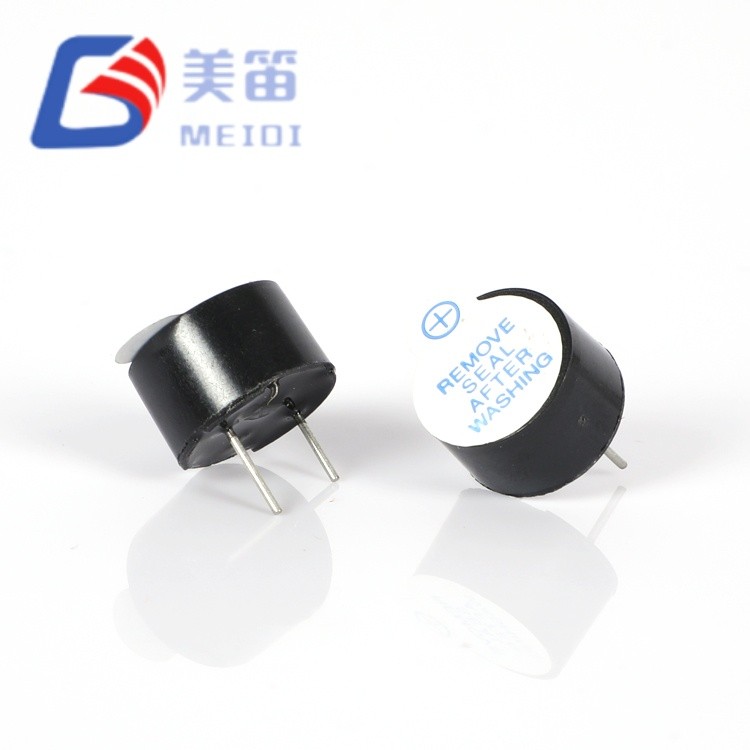

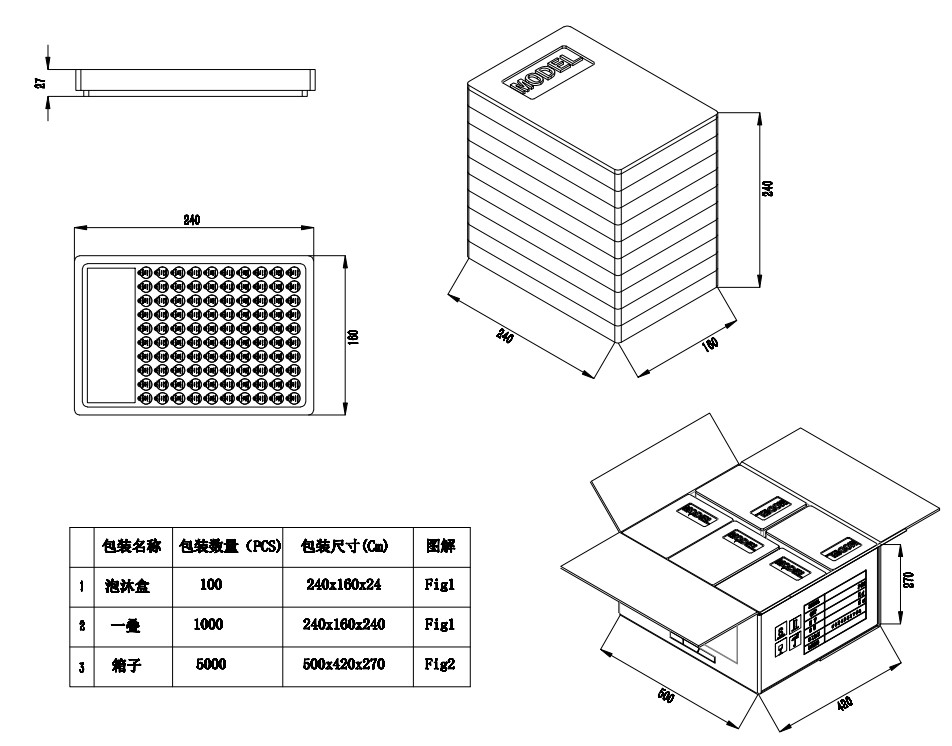

5V 電磁ブザー PCB マウント

音響的に重要な設置向けの拡張キャビティアクティブブザー:

内蔵駆動回路 - DC 電圧を直接印加します。外部発振器、PWMタイマー、ドライバトランジスタは不要

7.5 mm 拡張キャビティ アーキテクチャ — 6.5 mm 相当のものよりも 15% 大きい内部容積により、ヘルムホルツ共鳴効率とピーク SPL が向上します。

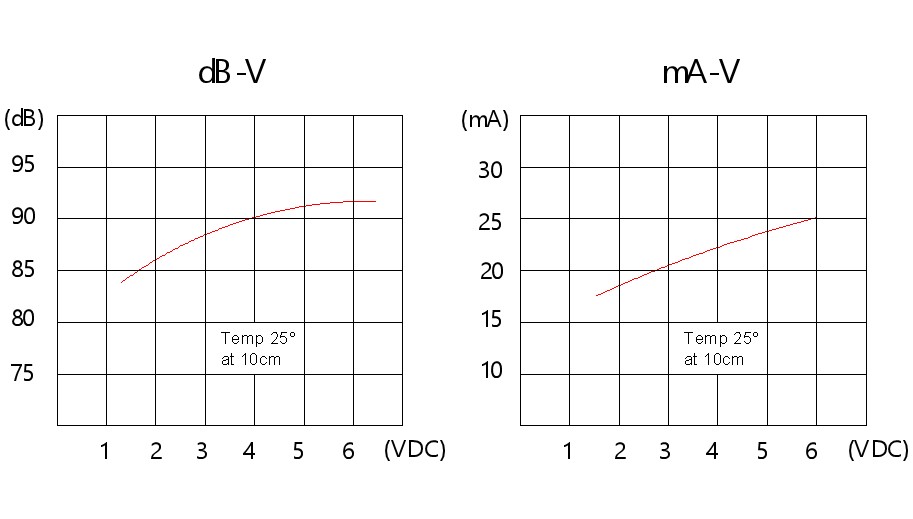

経験的に検証された 89.6 ～ 93.2 dB 出力 — サンプル平均 91.5 dB、同等の消費電流でコンパクトなバージョンより 1.1 dB 高い SPL を実現

2 ～ 5 V の広い動作範囲 — リチウムイオン放電曲線 (3.0 ～ 4.2 V)、3.3 V 安定化ロジック、および 5 V 過渡耐性に対応

3 V で 30 mA 以下の電流 — 拡張されたキャビティ形状による効率的なエネルギー変換により、電力負担を増加させることなく、より大きな出力が可能になります

黒色 PBT ハウジング — 255 °C ウェーブはんだ付けおよび -20 °C ～ +70 °C での連続動作に耐える定格

主な特長

拡張された 7.5 mm キャビティ アーキテクチャ — 拡大されたヘルムホルツ共鳴器の容積により、PCB の設置面積を拡大することなく 2700 Hz での音響効率が向上します。

電気音響効率ゲインの検証 - 6.5 mm バージョンのサンプル平均は 22.9 mA で 91.5 dB に対し、23.1 mA では 90.4 dB。ミリアンペアあたりのSPLが高いとバッテリーの消耗が軽減されます

広い電圧許容差を備えた内蔵発振器 - 周波数ドリフトなしで 2 ～ 5 V で動作します。リチウムイオン放電曲線全体にわたって安定した 2700 Hz 出力

低電流直接ドライブ — 3 V で 30 mA 以下により、多くのアプリケーションで MCU GPIO 直接接続が可能になり、外部ドライバ段が不要になります

スルーホールメカニカルアンカー - PCB を介したリード保持は、表面実装の代替品よりも優れた持続的な振動と熱サイクルに耐えます。

修理耐性のある PBT ハウジング — 255 °C のウェーブはんだ付けピークおよび 360 °C の手はんだ付けに耐えます。全動作範囲にわたって寸法安定性を維持します

産業用途

倉庫管理システム — 音の伝播距離が重要となる天井の高い環境でのピッキング完了アラート、在庫スキャン確認、およびフォークリフトの接近警告

医療用ベッドサイド機器 - 臨床周囲騒音を遮断する明瞭な音色が必要な輸液ポンプアラーム、患者コールシステムトーン、人工呼吸器障害アラート

業務用厨房機器 - 音響反射環境におけるオーブンタイマー、食器洗い機のサイクル終了信号、冷凍閾値アラーム

農業オートメーション — 温室気候アラート、灌漑システム障害音、屋外または納屋環境での家畜給餌タイマー通知

テストおよび測定機器 - マルチメーターの導通トーン、オシロスコープのトリガーアラート、および混雑したベンチトップセットアップでの電源制限の警告

品質と認証

MEIDI は、100% 自動化された電気テストと音響検証を備えた専用のスルーホール組立ラインで 5V 電磁ブザー PCB マウントを製造しています。各生産バッチでは次の処理が行われます。

音響の一貫性の検証 — 定格電圧での 100% SPL テスト。サンプルバッチ 89.6 ～ 93.2 dB、合計拡散量 1.7 dB

周波数安定性チェック - 2700 Hz ±11% での統計サンプリング。サンプル範囲 2690 ～ 2721 Hz

消費電流の検証 — 最大 30 mA 以下。サンプル平均 22.9 mA、拡散 3.3 mA

高温動作寿命 — +70 ℃で 1,000 時間 (継続的な SPL 監視付き)

熱衝撃サイクル — -30 ℃ ～ +80 ℃ の間で 5 サイクル、各極端な温度で 30 分間放置

J-STD-002 に基づくはんだ付け性 — カテゴリ 3、260 ℃ 濡れバランス

利用可能な認証: RoHS、REACH、UL94 V-0 (ハウジング材料)。 IEC 60950-1 準拠レポートは、大量調達のリクエストに応じて入手可能です。

統合に関するよくある質問

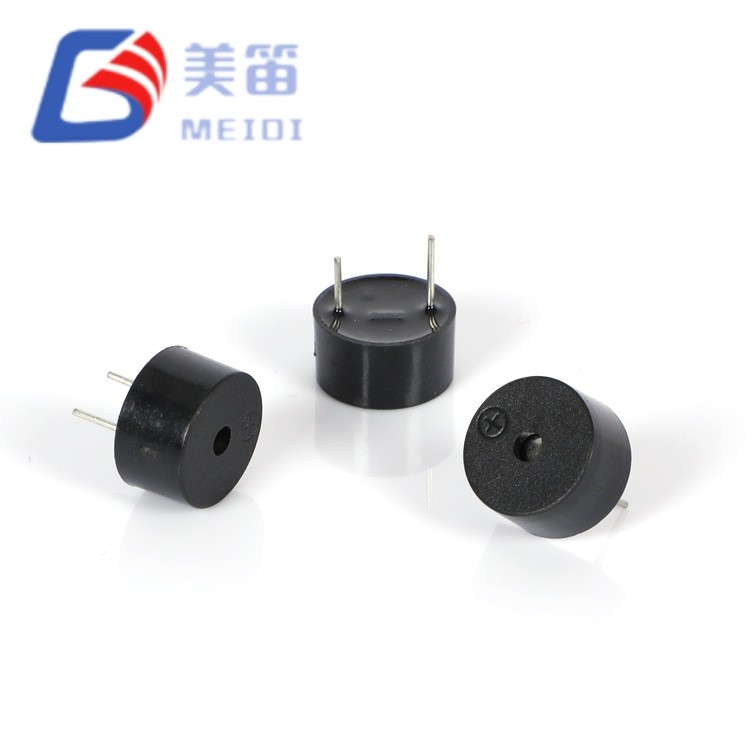

Q1: 同じアプリケーションにおいて、HMB1275-03B と HMB1206-03 を比較するとどうですか?

HMB1275-03B は、HMB1206-03 への直接の音響アップグレードです。どちらも同一の電気パラメータ (3 V、2 ～ 5 V 範囲、≤30 mA、2700 Hz) と直径 12.0 mm の設置面積を共有します。 7.5 mm のキャビティ高さにより、わずかに低い消費電流 (22.9 mA 対 23.1 mA) で 1.1 dB 高い平均 SPL (91.5 dB 対 90.4 dB) が実現します。選択は Z 軸クリアランスによって異なります。エンクロージャ内に 7.5 mm が収まる場合、HMB1275-03B は設置面積や回路の再設計をゼロにすることで優れた音響効率を実現します。

Q2: 高さ 7.5 mm は標準の 12 mm ブザー筐体と互換性がありますか?

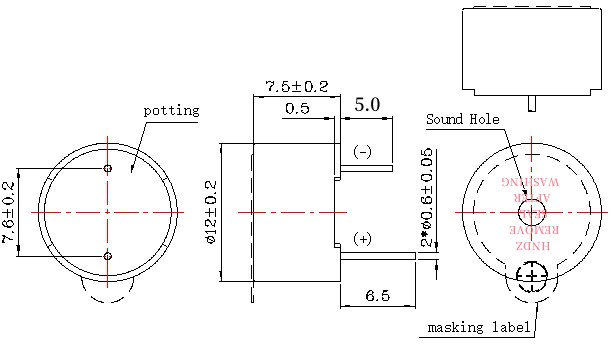

はい。直径 12.0 mm は、12 mm スルーホール ブザーの業界標準のフロント パネル カットアウトおよび PCB レイアウトに一致します。 7.5 mm の高さは、9 ～ 12 mm ブザー用に設計されたほとんどのエンクロージャのクリアランス範囲内に収まります。高さに制限のあるアプリケーション (≤7.0 mm) の場合は、代わりに HMB1206-03 (6.5 mm) を評価する必要があります。

Q3: 工業用連続使用の推奨動作電圧はどれくらいですか?

音響の安定性とコイルの寿命を最適化するには、定格 3 V またはその付近で動作させてください。2 ～ 5 V の範囲では、バッテリの放電曲線とレギュレータの許容範囲全体で機能的な動作が保証されますが、5 V の上限で動作し続けるとコイルの熱ストレスが増加します。 24 時間年中無休の連続音アプリケーションの場合は、ブザーの周囲に熱が蓄積するのを防ぐために、エンクロージャの熱管理を評価する必要があります。

Q4: 実際の導入ではどの程度の SPL が期待できますか?

データシートでは、自由音場で 3 VDC、10 cm で最小音圧 ≥85 dB を保証しています。サンプルバッチ測定により、標準テスト条件下で最大 93.2 dB の出力が確認され、仕様の最小値を上回る設計マージンが得られます。実際のシステム内 SPL は、取り付け方向、エンクロージャの音響負荷、電圧の安定性、保護グリルや防塵ガードによって異なります。アプリケーション固有の SPL 推定については、エンクロージャの詳細を添えて工場アプリケーション エンジニアリングにお問い合わせください。

Q5: OEM の大量注文にカスタム構成は利用できますか?

代替キャビティ形状、リードフォーミング構成、ピンピッチ変更、ハウジングのカラーコーディングなどのカスタム要件については、MEIDI Industrial Sales にお問い合わせください。最小注文数量とリードタイムは、修正の複雑さによって異なります。見積もりと実現可能性評価のために OEM 構成リクエストを送信します。
