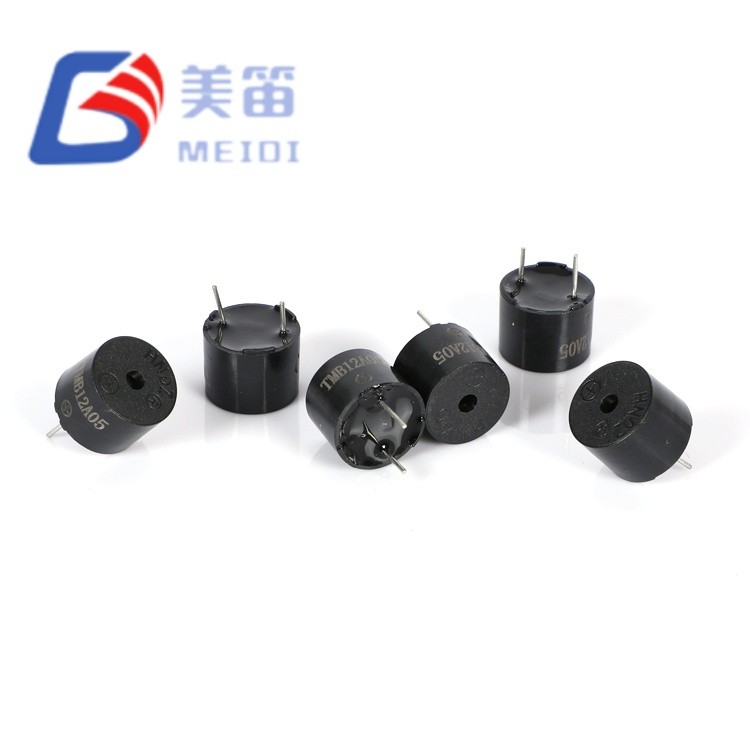

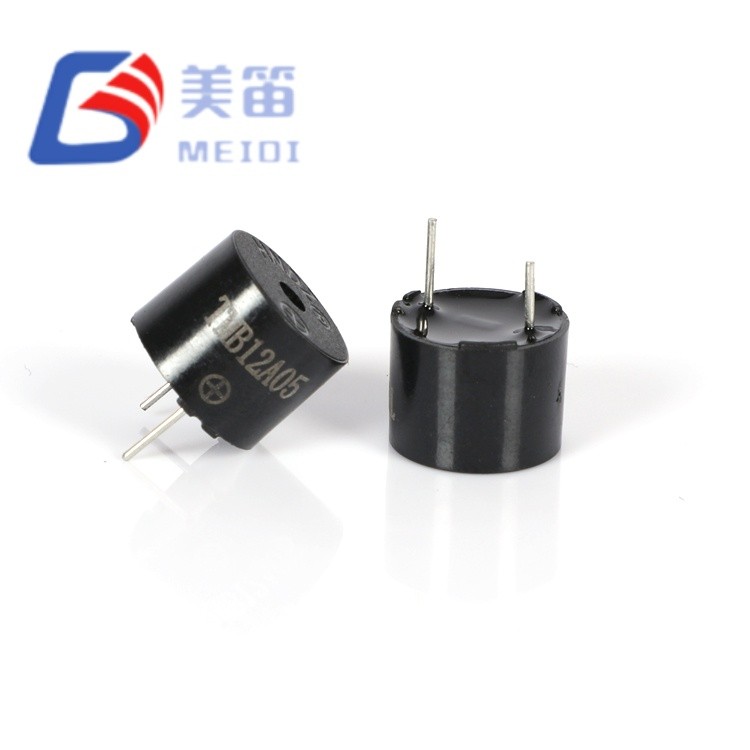

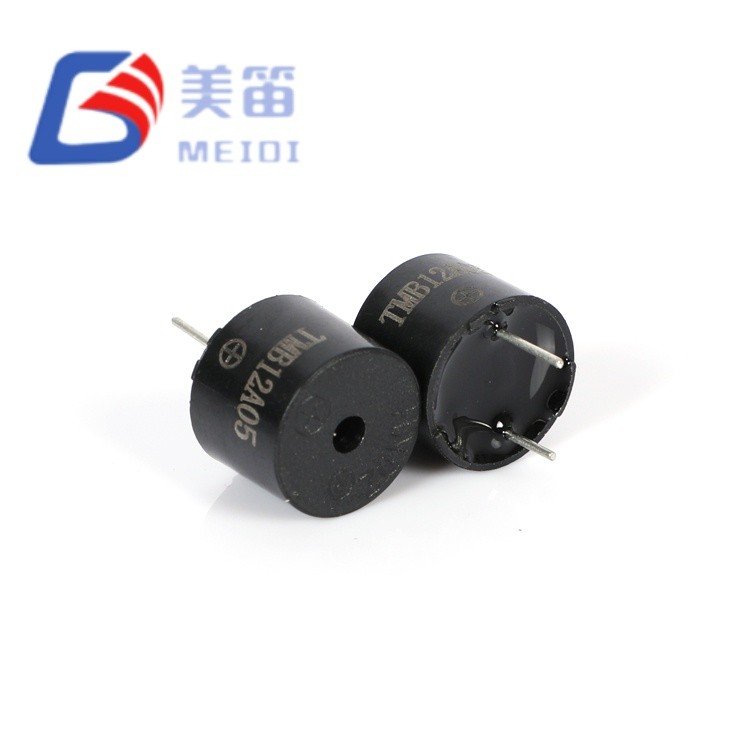

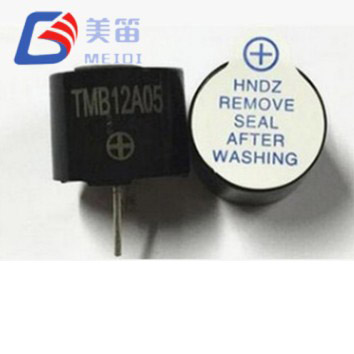

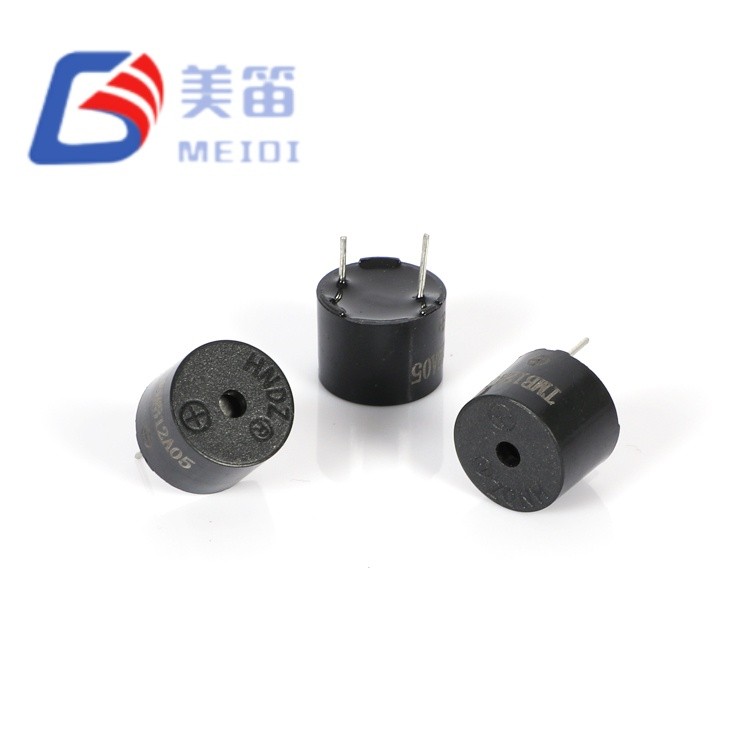

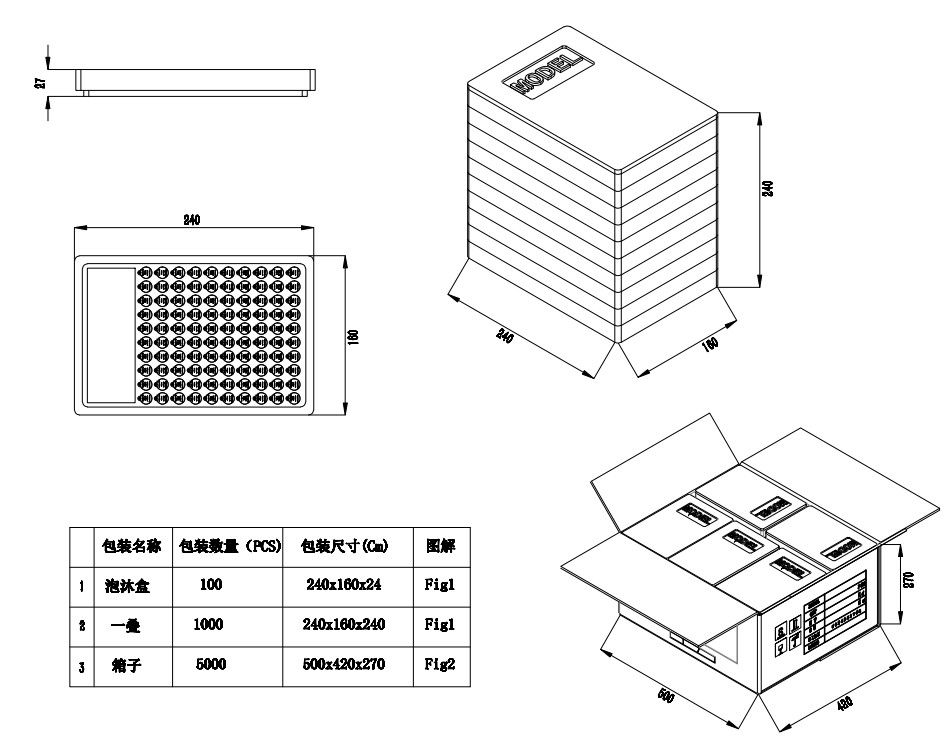

TMB12A03 電磁アクティブブザー

TMB12A03 は、音響可聴性がミッションクリティカルであるアプリケーション向けに設計されており、コンパクトな 12 mm の設置面積から 96.4 ～ 98.7 dB の測定音圧レベルを実現します。 MEIDI の 12mm アクティブ ブザー ファミリの中で最も高い 9.5mm 拡張キャビティは、ヘルムホルツ共鳴効率を最大化し、大型の磁気ブザー アーキテクチャを必要とせずに産業用周囲ノイズをカットする低周波 2400Hz トーンを生成します。

MEIDI の江蘇施設で製造されたこの 5V スルーホール アクティブ ブザーは、3 ～ 7V の範囲で動作し、追加の調整なしで 5V ロジック バス、リチウムイオン電池の放電曲線、6V ランタン バッテリ システムをサポートします。内蔵発振器により外部 PWM 生成が不要になり、黒色 PBT ハウジングは 255°C でのウェーブはんだ付けおよび -20°C ～ +70°C での連続動作に耐えます。各ユニットは 100% 自動化された SPL と電流検証を受け、サンプル データは厳密なパラメーター クラスタリング (SPL 96.4 ～ 98.7dB、電流 21.8 ～ 24.1mA、周波数 2400±300Hz) を示しています。

主要なアプリケーション環境

重工業用警報システム – 周囲騒音が 85dB を超え、規制により可聴性が高い SPL が要求される環境における緊急停止警報、クレーン移動警報、プレス動作警報

商用車のキャビン - トラック、バス、建設機械のシートベルト警告、半ドア警告、逆近接トーンなど、エンジン騒音によって従来のブザーが聞こえなくなる

倉庫および物流の自動化 - 音響残響が大きい天井の高い配送センターでのピッキング完了アラート、AGV 衝突警告、コンベア障害信号

農業機械のキャブ – エンジンにさらされるトラクターや収穫機に位置警報、油圧故障インジケータ、グレンタンクレベル警告を実装し、騒音を実装します。

公共の安全および避難システム – 火災警報の可聴通知、境界侵入警報、コード準拠の SPL しきい値を必要とする商業ビル内の一斉通知音

船舶エンジンコンパートメント - 高騒音、高湿度の海洋環境におけるビルジポンプ警報、冷却システム故障警報、発電機故障音

製造と品質保証 – 当社の工場からお客様の設計まで

MEIDI は、自動巻線、はんだ付け、封止装置を備えた専用のスルーホール組立ラインで TMB12A03 を製造しています。当社の江蘇製造拠点は ISO 9001 品質管理プロトコルに従っており、コイルの巻線、磁石の組み立て、発振器の調整、最終的な封止など、あらゆる重要な段階で工程内検査を行っています。

各製造バッチは厳格な検証を受けます。

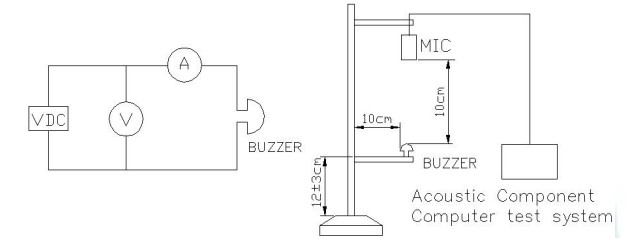

音響の一貫性検証 – 定格電圧での 100% SPL テスト。サンプルバッチ 96.4 ～ 98.7dB、代表的なスプレッド <2dB

周波数安定性チェック - 2400Hz ±12.5% での統計サンプリング。 2370 ～ 2430Hz 内のすべてのサンプル

消費電流の検証 - 最大 30mA 以下。サンプル平均 22.9mA、標準偏差 0.8mA

高温保管 - +80±2℃で48時間。 2 時間の周囲安定化後のパラメータの完全な回復

低温保管 – -30±2℃で48時間。最小 3V でのコールドスタート起動を検証済み

熱衝撃サイクル – -30℃ ～ +80℃ の間で 5 サイクル、各極値ごとに 30 分間保持

機械的応力検証 - 正弦波振動 (10 ～ 55Hz、振幅 1.0mm、XYZ 軸、累積 0.5 時間) および 10mm の広葉樹への 75cm の自由落下 (衝撃 3 回)

耐湿性 – 50±5℃ / 90 ～ 95% RH で 48 時間、その後 2 時間の回復と電気的特性評価

はんだ耐熱性 – 250±5℃、10±0.5秒、本体とはんだの隙間2.0mm

利用可能な認証: PBT ハウジングの RoHS、REACH、および UL94 V‑0。安全性が重要な設置の場合は、ご要望に応じて IEC 60950‑1 準拠の文書を提供できます。

エンジニアリング FAQ – システム設計者のための実践的なガイダンス

Q1: 実際のノイズ環境において、TMB12A03 の 2400Hz 周波数は 2700Hz および 4kHz の代替品とどう比較されますか?

2400Hz の共振周波数は、一般的な電磁ブザー クラスターの 2700Hz よりも低く、多くのスイッチング電源やデジタル電子機器がエミッションを発生する 4kHz 領域よりもはるかに低い周波数で動作します。産業環境や車両環境では、冷却ファン、油圧ポンプ、エンジン高調波などの周囲騒音が 3kHz 以上に集中する傾向があります。 TMB12A03 の低い周波数は、混雑の少ないスペクトル帯域を占有するため、これらの設定での可聴性が向上することがよくあります。さらに、周波数が低いと指向性ビームが減少し、オープンプランの設置における軸外の可聴性が向上します。

Q2: TMB12A03 は、既存の設計の 16mm または 23mm スルーホール磁気ブザーを置き換えることができますか?

多くの場合、そうです。測定された 96.4 ～ 98.7dB の出力は、一般的な 16mm 磁気ブザー (95 ～ 100dB) の出力に近いかそれを超えており、占有面積は 12mm と大幅に小さくなっています。主な考慮事項は取り付けです。TMB12A03 は標準の 12mm スルーホール ピン間隔を使用しており、16mm または 23mm のカットアウトと一致しない可能性があります。改造用途向けに、MEIDI は寸法比較図を提供し、大量注文に応じてアダプター ワッシャー ソリューションを提供できます。電気インターフェースは磁気ブザーよりもシンプルで、外部発振器が不要なため、部品点数と組み立てコストが削減されます。

Q3: 高温で連続 5V 動作させた場合の実際の音響寿命はどれくらいですか?

メーカーは、標準試験条件 (1/2 デューティサイクル方形波で 25±10℃で 96 時間、および +85℃での 96 時間の高温保管) を超える連続動作寿命データを公表していません。標準消費電流は 21.8 ～ 24.1mA であり、最大値 30mA 以下に十分収まり、自己発熱が最小限に抑えられます。連続音アプリケーションで寿命を延ばすには、デューティ サイクル (例: 1 秒オン、4 秒オフ) を実装することをお勧めします。 9.5 mm のキャビティは、薄型バージョンと比較して追加の熱質量を提供し、温度上昇を遅くする可能性があります。アプリケーション固有の寿命の見積もりについては、動作電圧、デューティ サイクル、周囲温度プロファイルを添えて工場エンジニアリングにお問い合わせください。

Q4: 9.5mm の高さは、標準の 12mm ブザーエンクロージャおよびフロントパネルと互換性がありますか?

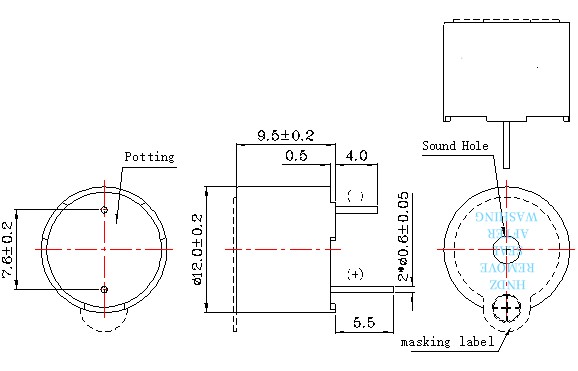

直径 12.0mm は、スルーホール ブザーに一般的に使用される標準の 12mm 前面パネル カットアウトおよび PCB レイアウトに一致します。高さ 9.5 mm では、6.5 mm または 7.5 mm のバージョンと比較して追加の Z 軸クリアランスが必要です。コンポーネントを収容し、はんだ付けのクリアランスを考慮して、エンクロージャが PCB の上に少なくとも 11 mm のクリアランスを確保していることを確認してください。高さに制限のある用途（≤8mm）向けに、MEIDI は薄型の代替モデルを提供しています。ご要望に応じて、3D STEP ファイルとエンクロージャ統合ガイドラインを提供します。

Q5: TMB12A03 は、3.7V リチウムイオン電池など、5V 未満で駆動された場合にどのように動作しますか?

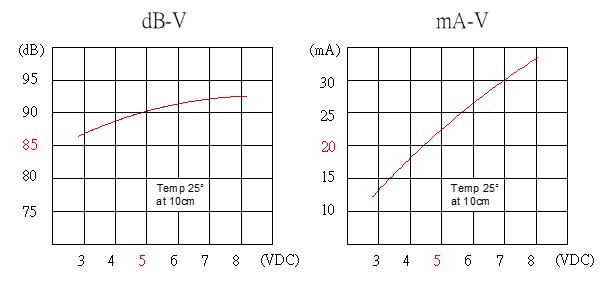

3.7V では、SPL は 5V リファレンスから減少しますが、仕様値 85dB 以上を維持します。特性データに基づくと、3.7V での標準 SPL は約 88 ～ 90dB です。統合された発振器設計により、2400Hz の周波数は 3 ～ 7V の範囲にわたって安定しています。 3.0V の放電終止電圧でも可聴出力を供給する必要があるリチウムイオン アプリケーションの場合、TMB12A03 は追加の昇圧回路なしで機能的な出力を維持するため、バッテリ駆動のポータブル アラームや携帯機器に適しています。

Q6: 最大の音響性能を得るにはどのような取り付け方向が推奨されますか?

TMB12A03 は、主に上部の音響ポートを通じて音を発します。 SPL を最大にするには、ポートに障害物がなく、意図したリスニング方向を向いていることを確認してください。 PCB の下側に取り付けるか、ポートが固体表面に面するように取り付けると、出力が減衰します。 360 度のカバーが必要なアプリケーションの場合は、複数のユニットまたは反射面を検討してください。 MEIDI のアプリケーション エンジニアリングは、特定のエンクロージャ形状に対する音響シミュレーション サポートを提供できます。
