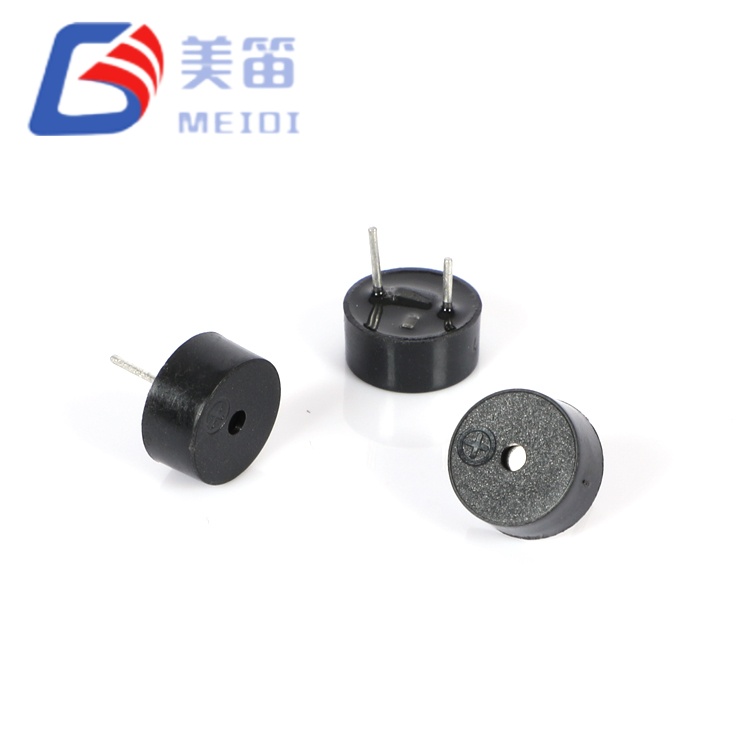

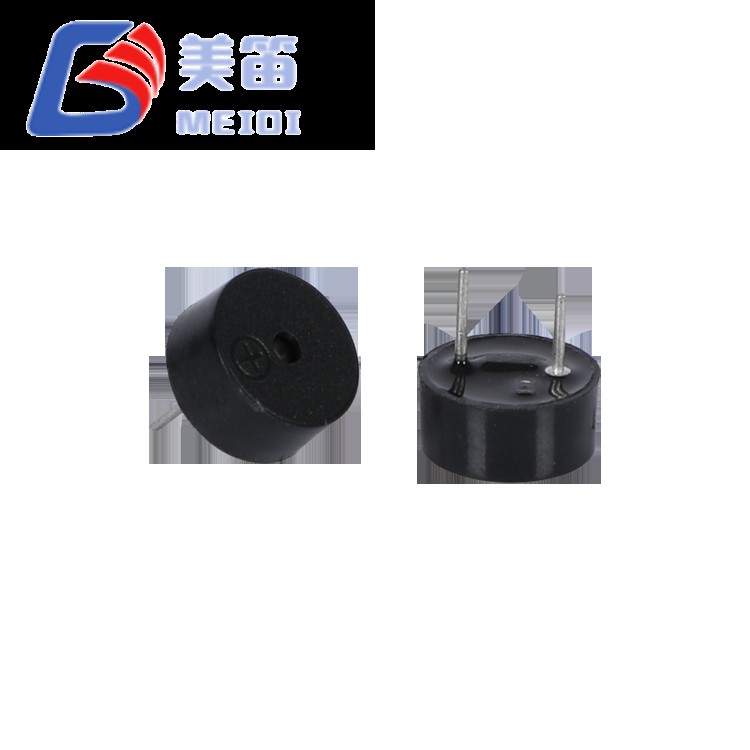

3 つの電圧バリエーション — 3V (1.5 ～ 4.5V)、5V (3 ～ 7V)、および 12V (8 ～ 16V) — 2700 ± 300 Hz の同じ共振周波数仕様を共有
統合発振回路 — DC アプリケーションは外部 PWM や信号調整なしで固定トーン出力を生成します
10 cm で 85 dB 以上の音圧 — それぞれの定格電圧における 3 つのバリエーションすべてで指定された最小値
0.71gの軽量ボディ（仕様上）
黒色の PBT ハウジング。動作温度 -20 °C ～ +70 °C、保管温度 -30 °C ～ +80 °C
4.2 mm 高さプロファイル (仕様による)
| パラメータ | HNT-9042-03 | HNT-9042-05 | HNT-9042-12 |
| 定格電圧 | DC3V | DC5V | DC12V |
| 動作電圧 | DC1.5～4.5V | DC3～7V | DC8～16V |
| 10cmでの音声出力 | ≧85dB | ≧85dB | ≧85dB |
| 動作電流 | ≤ 30mA | ≤ 30mA | ≤ 30mA |
| 共振周波数 | 2700±300Hz | 2700±300Hz | 2700±300Hz |
| 動作温度 | -20℃～+70℃ | -20℃～+70℃ | -20℃～+70℃ |
| 保管温度 | -30℃～+80℃ | -30℃～+80℃ | -30℃～+80℃ |
| 寸法（直径×高さ） | 9.0×4.2mm | 9.0×4.2mm | 9.0×4.2mm |
| 重さ | 0.71g | 0.71g | 0.71g |
| ハウジング材質 | 黒PBT | 黒PBT | 黒PBT |

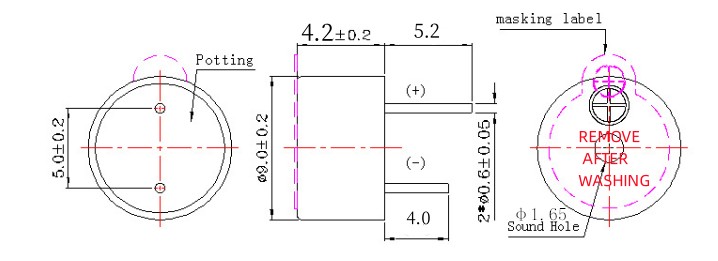

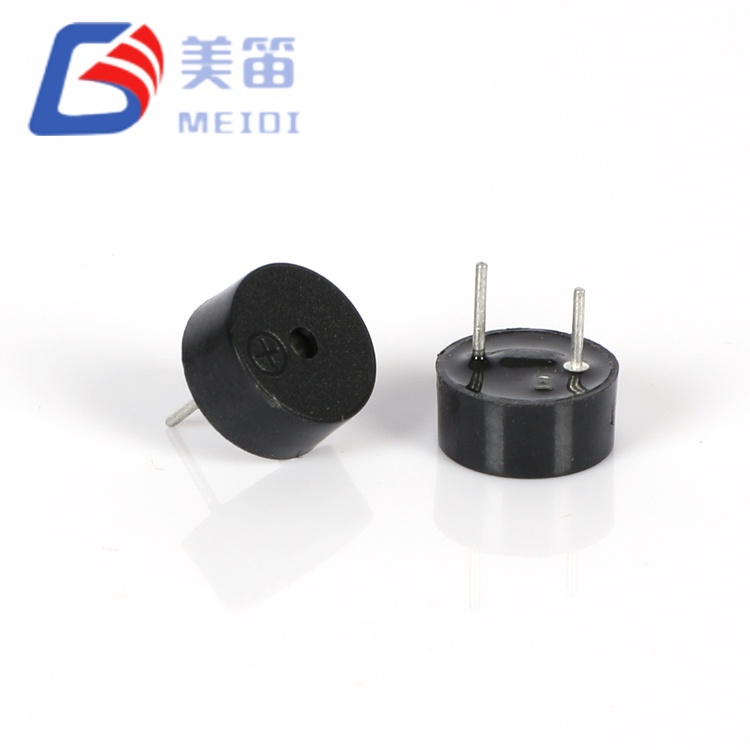

コンパクトな 9.0 × 4.2 mm の設置面積 — スルーホール取り付け用に指定された寸法
統合発振器により外部ドライブが不要 — DC 電圧の印加により、外部 PWM や信号発生器を使用せずに固定の 2700 ± 300 Hz トーンを生成
3 つの電圧階層 - 3V、5V、12V バリアントにより、利用可能なシステム電圧レールに基づいて選択可能
重量 0.71 g — 仕様ごと

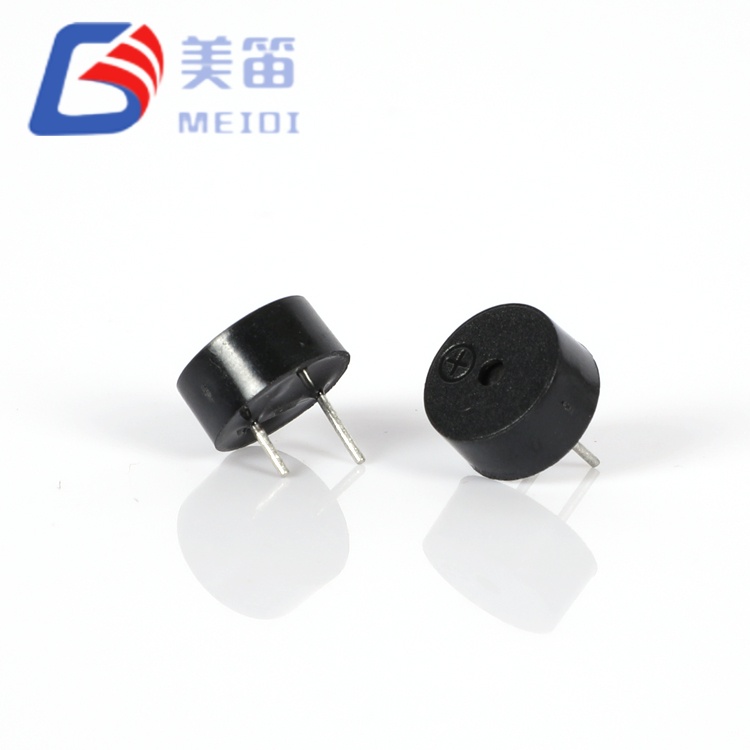

極性スルーホール取り付け — ピン極性マーキングは正しい方向を示します
工業用アセンブリ用の黒色 PBT ハウジング — 仕様ごとに 255 ± 15 °C でのウェーブはんだ付けおよび 360 ± 10 °C での手動はんだ付けに対応
定格電圧での消費電流 ≤ 30 mA — 指定された最大動作電流
| パラメータ | 価値 | 試験条件 |
| 製品タイプ | 電磁スルーホールアクティブブザー | — |
| 定格電圧 | DC3V | 公称動作点 |
| 動作電圧 | DC1.5～4.5V | 連続範囲 |

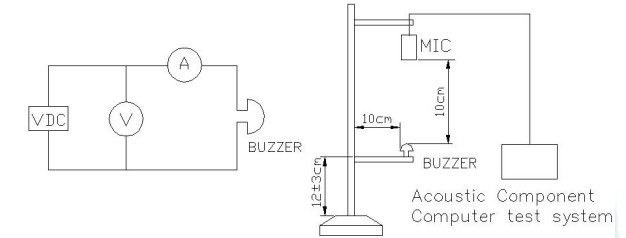

| 10cmでの音声出力 | ≧85dB | 3V 時、自由フィールド |
| 動作電流 | ≤ 30mA | 3V時 |
| 共振周波数 | 2700±300Hz | 定格電圧時 |
| 動作温度 | -20℃～+70℃ | 継続的 |
| 保管温度 | -30℃～+80℃ | 非稼働中 |
| 寸法（直径×高さ） | 9.0×4.2mm | ピンを除く本体 |
| 重さ | 0.71g | 典型的な |
| ハウジング材質 | 黒PBT | — |
| はんだ付け（リフロー） | 245±15℃、3秒 | 180 °C で 40 ～ 70 秒予熱します。最大3パス |
| はんだ付け（ウェーブ） ★ | 255 ± 15 °C、4 ～ 6 秒 | 2 ～ 3 パスを推奨 |
| はんだ付け（手動） ★ | 360 ± 10 °C、2 ～ 5 秒 | 2 ～ 3 パスを推奨 |
| パラメータ | 価値 | 試験条件 |
| 製品タイプ | 電磁スルーホールアクティブブザー | — |
| 定格電圧 | DC5V | 公称動作点 |
| 動作電圧 | DC3～7V | 連続範囲 |
| 10cmでの音声出力 | ≧85dB | 5V、自由磁界 |
| 動作電流 | ≤ 30mA | 5V時 |
| 共振周波数 | 2700±300Hz | 定格電圧時 |
| 動作温度 | -20℃～+70℃ | 継続的 |
| 保管温度 | -30℃～+80℃ | 非稼働中 |
| 寸法（直径×高さ） | 9.0×4.2mm | ピンを除く本体 |
| 重さ | 0.71g | 典型的な |
| ハウジング材質 | 黒PBT | — |
| はんだ付け（リフロー） | 245±15℃、3秒 | 180 °C で 40 ～ 70 秒予熱します。最大3パス |
| はんだ付け（ウェーブ） ★ | 255 ± 15 °C、4 ～ 6 秒 | 2 ～ 3 パスを推奨 |
| はんだ付け（手動） ★ | 360 ± 10 °C、2 ～ 5 秒 | 2 ～ 3 パスを推奨 |
| パラメータ | 価値 | 試験条件 |
| 製品タイプ | 電磁スルーホールアクティブブザー | — |
| 定格電圧 | DC12V | 公称動作点 |
| 動作電圧 | DC8～16V | 連続範囲 |
| 10cmでの音声出力 | ≧85dB | 12V、フリーフィールド時 |
| 動作電流 | ≤ 30mA | 12V時 |
| 共振周波数 | 2700±300Hz | 定格電圧時 |
| 動作温度 | -20℃～+70℃ | 継続的 |
| 保管温度 | -30℃～+80℃ | 非稼働中 |
| 寸法（直径×高さ） | 9.0×4.2mm | ピンを除く本体 |
| 重さ | 0.71g | 典型的な |
| ハウジング材質 | 黒PBT | — |
| はんだ付け（リフロー） | 245±15℃、3秒 | 180 °C で 40 ～ 70 秒予熱します。最大3パス |
| はんだ付け（ウェーブ） ★ | 255 ± 15 °C、4 ～ 6 秒 | 2 ～ 3 パスを推奨 |
| はんだ付け（手動） ★ | 360 ± 10 °C、2 ～ 5 秒 | 2 ～ 3 パスを推奨 |
注: 以下のデータは、MEIDI 製品仕様書に添付されているテストレポートから抽出されたものです。これらの値は、サンプリングされた製造バッチからの典型的な分布を示すものであり、保証された仕様ではありません。
| 変異体 | SPL 範囲 (dB) | 電流範囲 (mA) | 周波数範囲 (Hz) | 直径(mm) | ふーむ） |
| HNT-9042-03 | 86.5 – 89.5 | 22.8～26.5 | 2690 – 2730 | 9.07 – 9.15 | 4.20 – 4.22 |
| HNT-9042-05 | 86.5 – 89.5 | 24.5 – 26.1 | 2677 – 2723 | 9.0 – 9.1 | 4.20 – 4.22 |
| HNT-9042-12 | 87.3 – 89.9 | 24.9 – 26.5 | 2677 – 2723 | 9.11 – 9.12 | 4.25 – 4.21* |
注: HNT-9042-12 サンプル データの行 2 には、H 寸法 42.1 mm が示されていますが、これは元のテスト レポートの誤植です。指定寸法は 4.2 ± 0.2 mm です。
保証されている仕様は、上記の技術仕様の表に記載されています。実際のバッチテストデータについてはMEIDIにお問い合わせください。
ハンドヘルドのテストおよび測定機器 - マルチメータ、オシロスコープ、およびフィールド キャリブレータの完了音としきい値のアラート音
ポータブル医療機器 - 薄型音響アラートを必要とする電池式血糖値モニター、パルスオキシメーター、ネブライザー
家庭用電化製品および小型家電 - 電子レンジのタイマー、コーヒーメーカーの完了チャイム、空気清浄機のフィルター交換アラート
電池式セキュリティセンサー - ドア/窓接触センサー、モーション検知器、煙警報テスト信号
電気通信機器 - ラックマウント UPS 障害アラート、ネットワーク スイッチ ステータス トーン、および PBX システムの音声フィードバック
教育用および趣味の電子機器 — Arduino および Raspberry Pi プロジェクトのオーディオ フィードバック
| 設計上の考慮事項 | HNT-9042シリーズの特長 |
| コンパクトな設置面積 | 規定寸法 9.0×4.2mm |
| 複数のシステム電圧 | 3 つのバリエーション (3V/5V/12V) は、2700 ± 300 Hz の同じ共振周波数仕様を共有します。 |
| 簡素化された駆動回路 | 統合された発振器により、外部 PWM ジェネレータやマイクロコントローラ タイマーが不要になります |
| スルーホール取り付け | リードスルー PCB 実装による機械的保持 |
| 混合技術の組み立て | PBT ハウジングはウェーブはんだ付けと仕様に基づく手動再加工に対応 |
サンプルをリクエストして、対象のエンクロージャの音圧、消費電流、高さのクリアランスを評価してください。
MEIDI 9042 電磁アクティブ ブザーの仕様では、次の信頼性テストが定義されています。
高温保管 — +80 ± 2 °C で 48 時間、テスト前に 2 時間室温に戻す
低温保管 — -30 ± 2 °C で 48 時間、試験前に 2 時間室温に戻す
温度サイクル — 5 サイクル: -30 °C に 30 分間曝露、+80 °C に 30 分間曝露。試験前に 2 時間室温に戻してください
落下テスト — 水平位置、75 cm から 10 mm の堅木板への自由落下、3 回の落下。外観のチェックと電気的性能の測定
振動テスト — 10 ～ 55 Hz、振幅 1.0 mm、XYZ 軸、合計 0.5 時間。 10 ～ 55 Hz までの掃引時間と 1.0 mm の単一振幅での掃引時間は 1 分です
湿度テスト — 50 ± 5 °C / 90 ～ 95% RH で 48 時間、テスト前に 2 時間室温に戻す
はんだ耐熱性 — 250 ± 5 °C の溶融はんだにリードを 10 ± 0.5 秒間浸漬、本体ははんだから 2.0 mm
注: すべてのテスト条件は、2023 年 11 月 7 日付けの MEIDI HNT-9042 シリーズ製品仕様に指定されているとおりです。製造テストプロトコルの詳細と実際のバッチテストデータについては、MEIDI にお問い合わせください。
1. HNT-9042-03、HNT-9042-05、および HNT-9042-12 のいずれかを選択するにはどうすればよいですか?
選択は利用可能な DC 電源電圧によって異なります。 HNT-9042-03 (1.5 ～ 4.5V) は、3.3V ロジック システムおよび低電圧マイクロコントローラー プロジェクトに適しています。 HNT-9042-05 (3 ～ 7V) は、5V の産業用ロジックおよび標準家電制御電圧に適合します。 HNT-9042-12 (8 ～ 16V) は、12V 産業用制御バスおよびセキュリティ システム電源用に設計されています。 3 つのバリエーションはすべて、2700 ± 300 Hz の同じ共振周波数仕様と同じ最小音圧仕様を共有しています。
2. HNT-9042-03 を 3.3V マイクロコントローラーの GPIO ピンで使用できますか?
HNT-9042-03 の動作電圧範囲は 1.5 ～ 4.5V DC (3.3V を含む) です。ただし、3V での動作電流が 30 mA 以下であることは、マイクロコントローラー ピンの電流ソース能力と比較して検証する必要があります。駆動源が動作電圧で ≤30 mA を供給できることを確認します。必要に応じて、駆動回路の推奨事項について MEIDI にお問い合わせください。
3. HNT-9042 サウンドホールから上のエンクロージャの最小高さはどれくらいですか?
音圧の低下を避けるために、サウンドホールの上に十分なクリアランスを確保してください。 MEIDI製品仕様書の注意事項をご参照ください。
4. HNT-9042シリーズは連続運転に適していますか?
動作温度範囲は仕様ごとに -20 °C ～ +70 °C です。継続運用に関するお問い合わせはMEIDIまでお問い合わせください。
5. HNT-9042 シリーズは、既存の設計のパッシブ ブザーを置き換えることができますか?
HNT-9042 は発振器を内蔵したアクティブ ブザーですが、パッシブ ブザーには外部 AC 駆動信号が必要です。パッシブ ブザーを HNT-9042 アクティブ ブザーに置き換えるには、回路の変更が必要です。外部駆動回路を取り外し、HNT-9042 を適切な DC 電圧レールに直接接続します。スルーホール ピンの構成はパッシブ ブザーの設置面積と異なる場合があります。ピンの直径、ピッチ、極性を元の PCB レイアウトと比較して確認します。交換の実現可能性評価については、MEIDI にお問い合わせください。
1.規定の使用電圧範囲を超える電圧を加えないでください。
2.この製品はオープンデザインであり、防水性や接着剤漏れの要件を満たしていません。
3.腐食性ガスの雰囲気下で長時間使用すると、ブザー部品が腐食し、正常に動作しなくなる可能性があります。

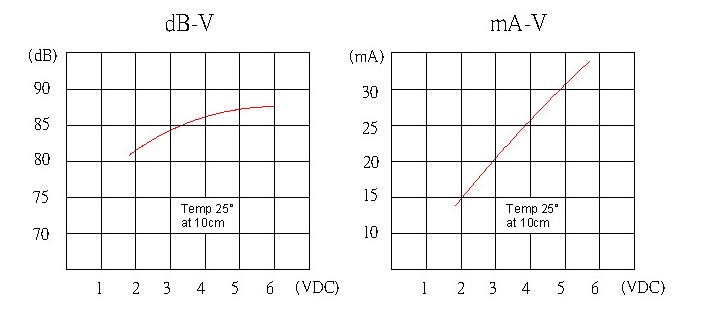

4.ブザーの音圧性能は印加電圧または電流によって変化します。動作電圧または電流が仕様要件を満たしていることを確認してください。
5.サウンドホールの前にバッフルを置いたり、塞いだりすることは動作が不安定になる場合がありますので避けてください。

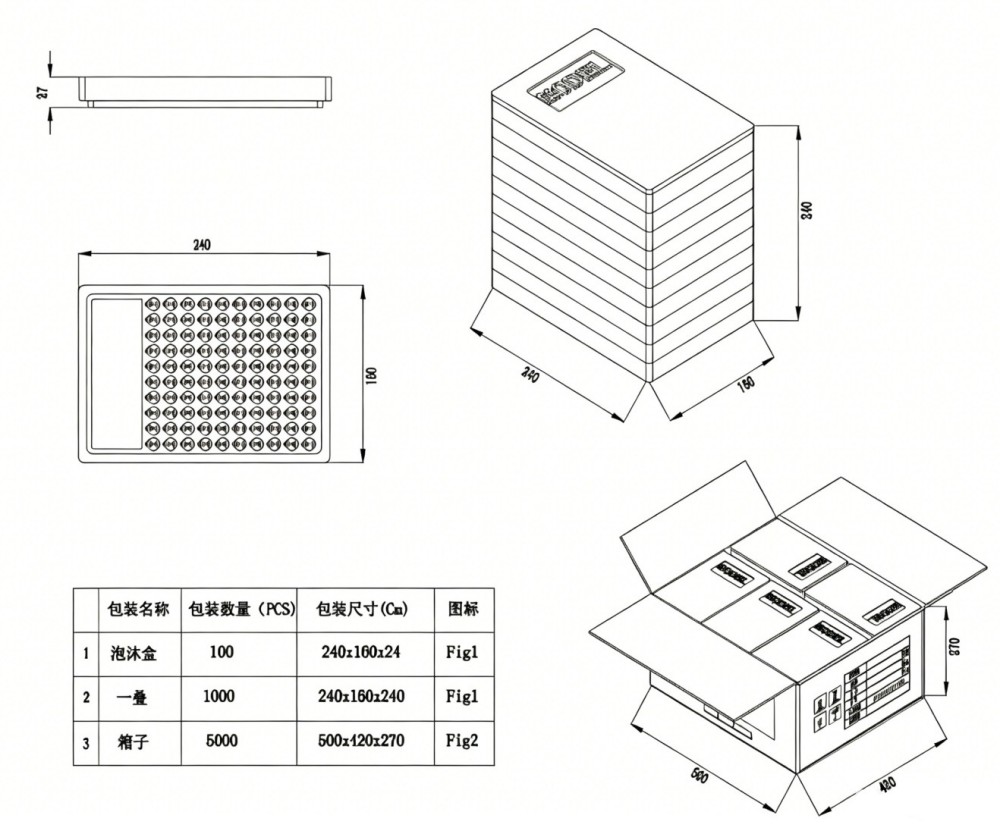

6. ブザーは、湿気、錆、ピン端子の酸化を避けるため、適切な梱包で保管してください。
従来のスルーホール ブザー、シリーズ データシート、電圧バリエーションのサンプル評価、またはカスタム リード構成との相互参照検証については、MEIDI アプリケーション エンジニアリングにお問い合わせください。
