江蘇美迪電子機器メーカー向けの小型音響部品を開発、製造しています。 世界中で。音響設計、自動化された組立プロセス、および Meidi は、さまざまな PCB の実装と動作に対応したブザー製品を提供する品質管理を行っています。 要件。
SMD磁気アクティブブザーの開発において、Meidiのエンジニアリングチームはコンポーネント構造に焦点を当てています。 設計、電気的互換性分析、SMT アセンブリ要件、および音響検証。 プロトタイプのサンプルから生産バッチに至るまで、同社は技術的なコミュニケーションとサービスを提供します。 お客様が信頼性の高いサウンドインジケーターを電子機器に組み込むのを支援する製造サポート 製品。

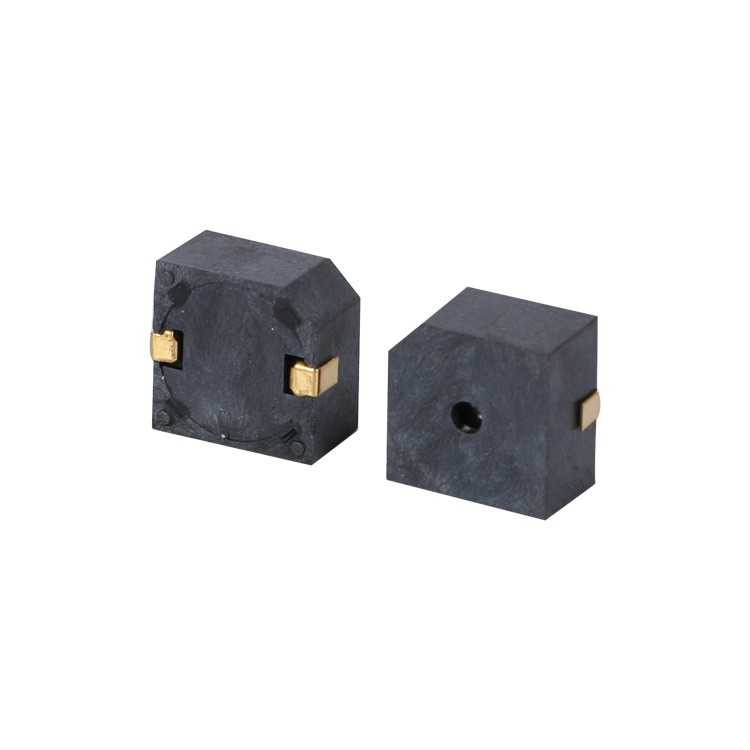

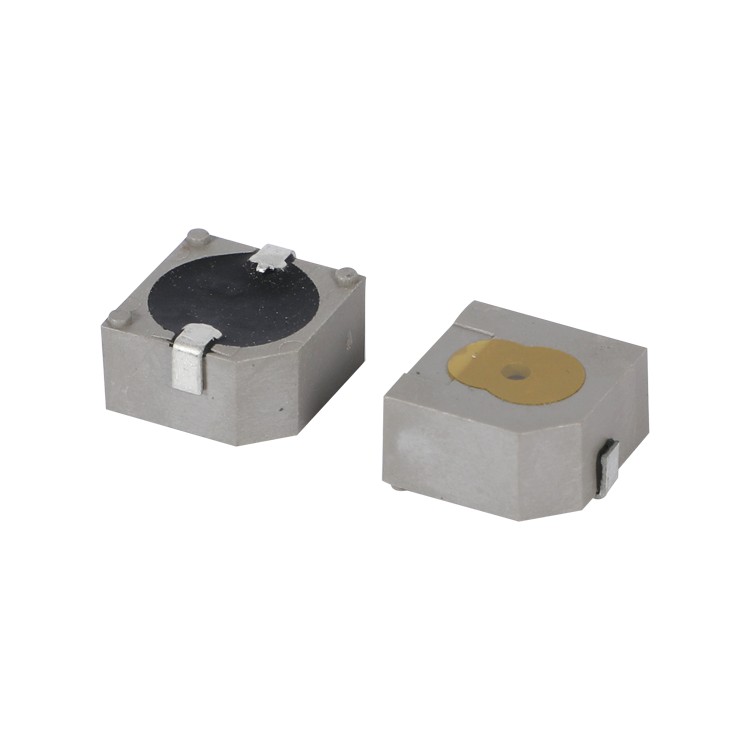

SMD磁気アクティブブザーは、ダイレクトPCB用に設計されたコンパクトな電磁サウンドコンポーネントです。 組み立て。磁気トランスデューサー構造と内蔵発振回路を組み合わせ、 指定された DC 電圧に接続するとブザーが固定音を発生します。
外部信号源を必要とするパッシブ電磁設計とは異なり、アクティブ磁気設計は ブザーは、コンポーネント内に駆動機能を統合することで回路設計を簡素化します。これ メインコントローラの負荷を軽減し、電子機器に適した構成 シンプルで安定した音声表示が必要です。
表面実装パッケージにより、標準的な SMT 製造装置を使用した自動配置が可能になります。これ この設計により、メーカーは手作業による組み立て手順を削減し、大量生産時の一貫性を向上させることができます。 プリント基板の製造。
SMD 音響コンポーネントを選択するとき、エンジニアは通常、パッケージ サイズ、実装を考慮します。 方向、はんだ付け条件、電気的パラメータ、および利用可能な基板スペース。メイディがサポートします さまざまな製品構造や組み立て環境に応じてカスタマイズされた要件。
内部の電磁機構はコイル間の相互作用を通じて音を生成します。 磁場と振動板。この構造は、一般的に認識可能な警告音を提供します。 機器の状態表示、警告信号、操作フィードバックに使用されます。
圧電構造と比較して、磁気ブザーは一般に異なる周波数を提供します 特性と音響応答。外部周波数制御が必要なアプリケーションの場合、 エンジニアは次のことを検討するかもしれません磁気パッシブブザーその代わり。
SMD 磁気アクティブ ブザー コンポーネントは一般に、コンパクトなサイズと 次のような固定オーディオ出力が必要です。
これらのアプリケーションでは、ブザーは可聴フィードバック コンポーネントとして機能し、ユーザーに操作中であることを通知します。 ステータス、異常な状態、またはシステムの応答。
SMD磁気アクティブブザーを製品に組み込む前に、エンジニアは通常、いくつかの評価を行います。 主要なパラメータ:
ブザーの仕様とアプリケーション環境を適切にマッチングさせることで、 長期間の使用でも安定した音響性能を維持します。
江蘇美迪 は、次のようなさまざまな電子製品要件に合わせてカスタマイズされたサポートを提供します。 音響パラメータの調整、ハウジングの変更、パッケージの選択、およびサンプルの検証。
生産プロセスには、部品検査、組立管理、音響試験、品質が含まれます。 試作開発から量産まで製品の一貫性を保つための検証を行います。
さまざまな表面実装音響オプションをお探しのお客様のために、Meidi は関連する製品も提供しています。 のような製品SMDブザーカスタマイズされた可聴表示コンポーネント。
Q: SMD 磁気アクティブ ブザーはどのようにして音を生成しますか?
A: ブザーは内部発振器と電磁変換器の構造を採用しています。 DC電源時 適用されると、内部回路がコイルとダイアフラムを駆動して、プリセットされたサウンド出力を生成します。
Q: PCB 設計にアクティブ ブザーを選択する利点は何ですか?
A: アクティブ ブザーはコントローラーからの外部オーディオ信号を必要としないため、 回路設計を行い、固定アラート アプリケーションのソフトウェアまたはハードウェアの複雑さを軽減します。
Q: Meidi は SMD 磁気アクティブ ブザーの仕様をカスタマイズできますか?
A: はい。 Meidi は、電気的パラメータ、機械的寸法、 顧客の製品設計に応じたパッケージング要件と音響性能。
Q: Jiangsu Meidi は他にどのような音響製品を提供していますか?
A: Meidi はさまざまなブザー部品を製造しています。警報ブザー、 磁気ブザーシリーズ、圧電ブザー製品、カスタマイズされた音響ソリューション 電子アプリケーション。
以下の表は、このシリーズの全製品の標準仕様を示しています。ご要望に応じてカスタマイズされたソリューションをご利用いただけます。さらなるカスタマイズ要件についてはお気軽にお問い合わせください。
| モデル | 製品イメージ | 定格電圧(VDC) | 動作電圧 (VDC) | 音圧レベル @10cm (dB) | 動作電流(mA) | 共振周波数 (Hz) | 使用温度(℃) | 重量(g) | 寸法(mm) |

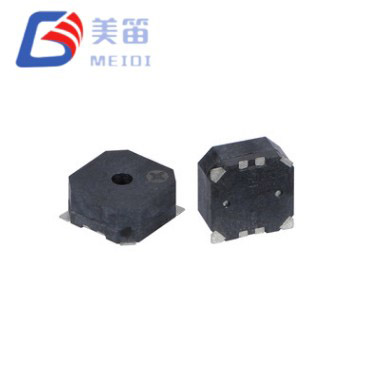

| MLT-13065Y-5V |
|
5 | 4~7 | 85以上 | ≤50 | 2700±300 | -40～+105 | 25 | 12.8×12.8×6.5 |

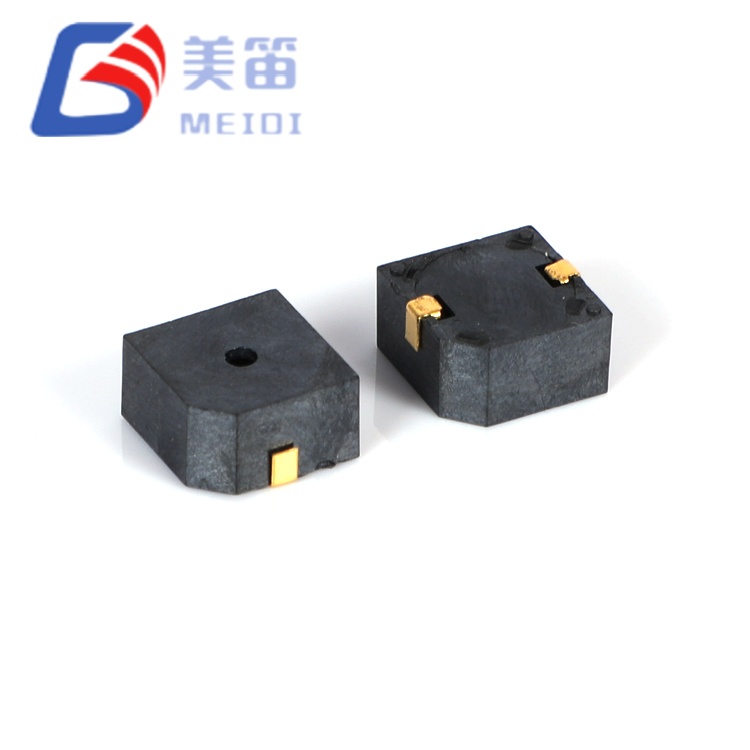

| MLT-9650Y-5V |
|
5 | 4~7 | 85以上 | ≤30 | 3000±300 | -30～+70 | 1.5 | 9.6×9.6×5.0 |
