安定した音響出力を実現する 2730Hz の外部方形波ドライブ
標準トランジスタおよび MCU ドライバ回路と互換性のある 16Ω コイル インピーダンス
確立されたスルーホール PCB レイアウト向けの 12mm 業界標準の設置面積
分。定格駆動条件下で 10cm で 85dB の音圧
屋内産業環境向けの動作温度範囲は -20℃ ～ +70℃

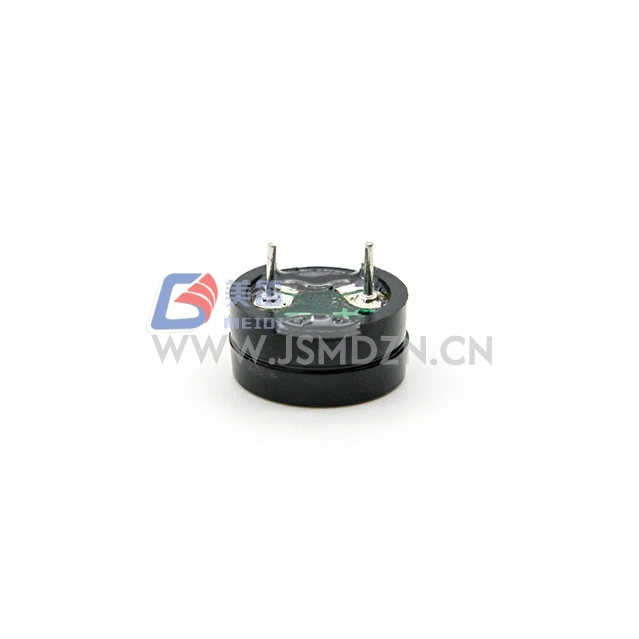

ウェーブはんだ付けおよび手動組み立てに対応した黒色の PPO ハウジング

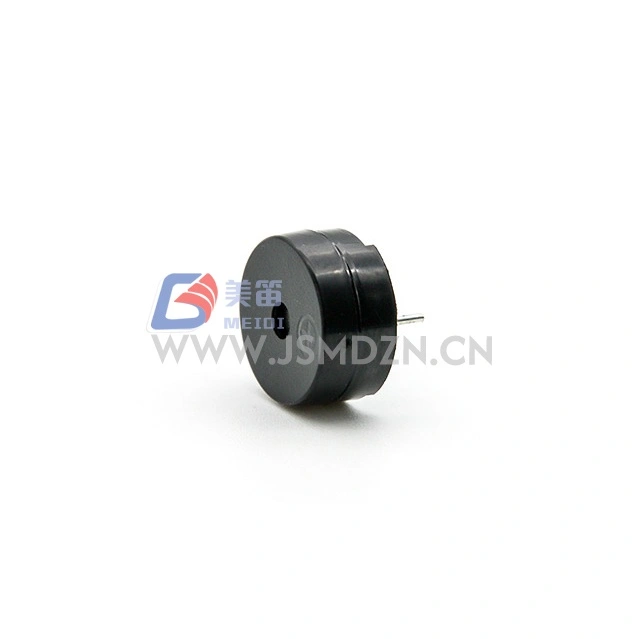

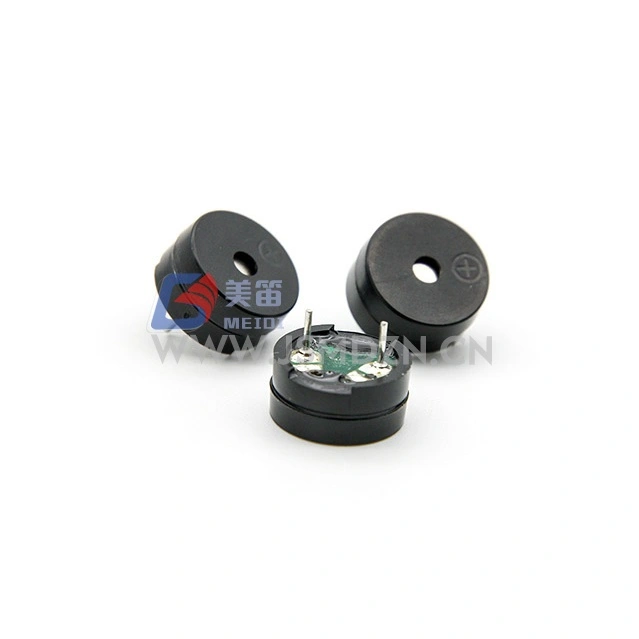

MEIDI 12mm 2730Hz スルーホール電磁パッシブ ブザーは、音声生成に外部駆動信号を必要とする電子システムのスルーホール取り付け用に設計された電磁パッシブ ブザーです。本体直径 12 mm のこのブザーは、産業用制御パネル、セキュリティ警報システム、民生用電化製品、診断装置で広く使用されている標準的な PCB レイアウトに統合されます。
2730Hz の共振周波数は外部の方形波駆動信号を受け入れ、定格周波数またはその近くで駆動したときに一貫した音響フィードバックを可能にします。 HN-1260B は、定格電圧が 3Vo-p、動作範囲が 2 ～ 4Vo-p で、3V および 5V ロジック システム全体のドライバ回路設計に柔軟性をもたらします。
16Ω のコイル抵抗は、一般的なオープンコレクタ トランジスタおよびマイクロコントローラ GPIO ドライバ構成に適合するように選択されており、特殊な駆動回路の必要性を最小限に抑えています。黒色の PPO ハウジングは、スルーホールウェーブはんだ付けや手作業によるリワークプロセスに構造的安定性をもたらします。
外部ドライブ アーキテクチャ --- プログラム可能なトーン生成のために 2730Hz の方形波信号を受け入れます。 AC励起が必要であり、DC電圧だけでは音は発生しません。
標準のスルーホール フォーム ファクタ --- 業界標準のピン ピッチを備えた直径 12 mm により、既存の PCB レイアウトとフロント パネルのカットアウトに対応します
16Ω コイル インピーダンス --- 一般的な NPN/PNP トランジスタ ドライバ回路および適切な電流能力を備えた 3.3V/5V マイクロコントローラ GPIO 出力に適合
安定した音響出力 --- 最小3Vo-p、2731Hz、50%デューティサイクル方形波で駆動した場合、10cmで85dB
PPO ハウジング材質 --- 黒色のハウジングは、変形することなくウェーブはんだ付けや手動はんだ付けの再加工に耐えます。
RoHS 環境準拠 --- 世界市場流通のための制限物質要件を満たしています
| パラメータ | 価値 | 試験条件 |
| 製品タイプ | 電磁パッシブブザー | --- |
| 定格電圧 | 3Vo-p | 共振周波数基準 |
| 動作電圧 | 2--4Vo-p | 駆動信号ピーク |

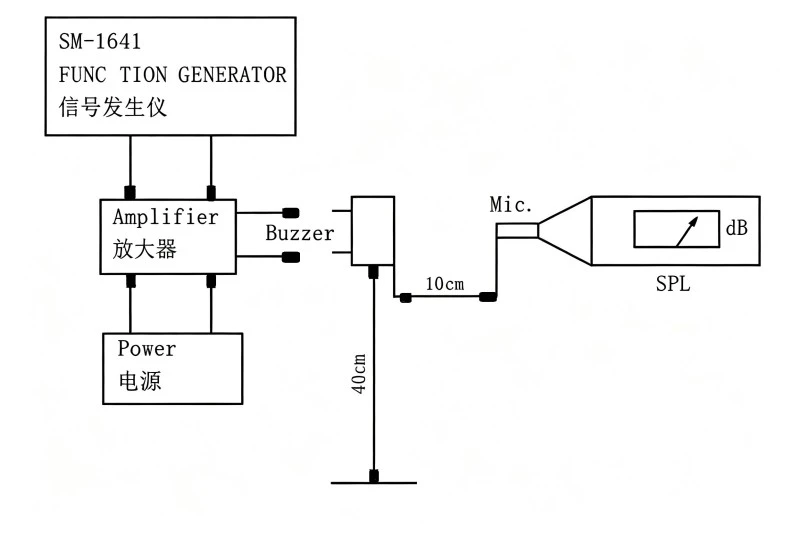

| 音圧レベル | 分。 85dB | 3Vo-p、2731Hz、50%デューティ、10cm時 |
| 共振周波数 | 2730Hz | 定格電圧時 |
| コイル抵抗 | 16±4Ω | 直流、25℃ |
| 定格電流 | 最大。 60mA | 3Vo-p、2731Hz、50%デューティ時 |
| 動作温度 | -20℃～+70℃ | 継続的 |
| 保管温度 | -30℃～+80℃ | 非稼働中 |

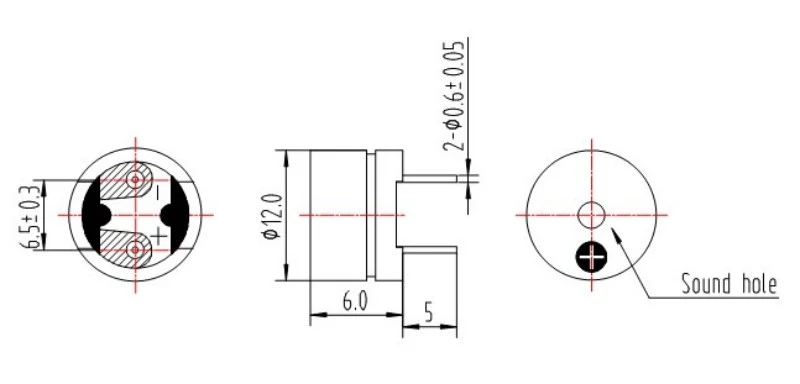

| 外形寸法 | 12mm(直径) | ピンを除く本体 |
| 正味重量 | 約1.0g | 典型的な |
| ハウジング材質 | ブラックPPO | --- |
| 環境保護規制 | RoHS | --- |
標準周波数の音響警報を必要とする産業用制御パネル警報モジュール
既存の 12mm ブザー取り付け穴を使用したセキュリティおよび侵入検知システム
スルーホール組立プロセスを利用した家電制御ボード
音声によるステータス表示が必要な診断およびテスト機器
5Vまたは3.3Vロジックレベルドライブ出力を備えたPLCおよびオートメーションシステム
バッテリ低下および障害状態の警告用の無停電電源装置ユニット
| 設計要件 | HN-1260Bの利点 |
| 確立されたスルーホール PCB レイアウト | 直径 12mm は業界標準の設置面積とフロントパネルのカットアウトに一致します |
| 標準ドライバ回路互換性 | 16Ω コイル インピーダンスは一般的なトランジスタおよび MCU GPIO 構成で動作します |
| 一貫したアラーム音の周波数 | 2730Hz の共振周波数により、生産バッチ全体で均一な音響特性が保証されます。 |
| 組み立てプロセスの柔軟性 | ウェーブはんだ付けおよび手動リワークに対応した黒色の PPO ハウジング |
| 環境コンプライアンス | 世界的な流通および制限物質規制に対する RoHS 承認 |
MEIDI は、製品設計、購買、テストに至る各生産段階で品質管理を行って HN-1260B を製造しています。生産施設は ISO 9001、ISO 14001、QS 9000 の認証を維持しています。すべての製品には CE マークと RoHS 承認が付いています。
以下のいずれかのテストの後、製品は合格基準を満たさなければなりません。外観および電気的特性に欠陥または劣化がないこと (SPL を除く)。 SPL は、データシートに指定されている最小 SPL より 10dB 未満であってはなりません。
| テスト項目 | 試験条件 |
| 寿命試験 | 25±10℃、定格電圧、1/2デューティ共振周波数方形波、96時間 |
| 高温試験 | +80℃で96時間保管、試験前に室温で3時間回復 |
| 低温試験 | -40℃で96時間保管、試験前に室温で3時間回復 |
| 湿度試験 | +40±3℃、90%～-95% RH、48時間、試験前に6時間室温に回復 |
| 熱衝撃試験 | 70℃ 2時間→-20℃ 2時間（1サイクル）、インターバル1時間、計10サイクル |
| 落下試験 | 標準梱包 (3 辺 6 面の箱)、1.2m の高さから厚い木板または 5cm の硬質木の板に落下 |
| 振動試験 | 1000 サイクル/分、振幅 1.5mm、各方向 1 時間、自由度 3 |
注意：磁性体、水溶性物質、腐食性ガスなどの異物が製品に侵入すると、製品の電気的性能に影響を与えますので避けてください。
1. このブザーは外部駆動信号が必要ですか、それとも DC 電圧で駆動できますか?
パッシブ電磁ブザーとして、HN-1260B は可聴出力を生成するために外部 AC 信号 (通常は 2730Hz またはそれに近い方形波) を必要とします。 DC 電圧だけでは音は発生せず、電流が流れ続けるとコイルが損傷する可能性があります。
2. 最大音圧出力にはどのような駆動周波数が推奨されますか?

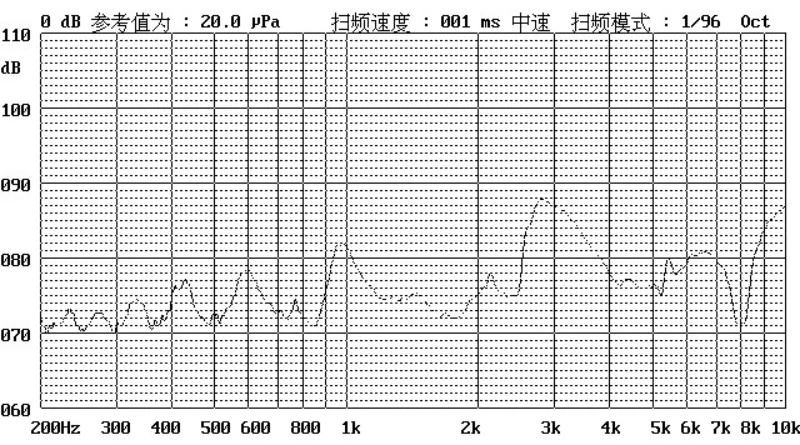

最大SPLは2730Hzの共振周波数で発生します。オフレゾナンスで駆動すると、SPL は大幅に減少します。一貫した最小値を実現します。 85dB 出力、3Vo-p で 50% デューティ サイクル方形波、2731Hz で駆動。
3. 16Ωのコイルインピーダンスに適したドライバ回路は何ですか?
プルアップ抵抗を備えた標準のオープンコレクタ NPN/PNP トランジスタ構成には互換性があります。マイクロコントローラー GPIO 直接ドライブの場合、ポートが 60mA 以上をソースまたはシンクできることを確認します。誘導負荷またはリレー回路で駆動する場合は、フライバック ダイオードを推奨します。
4. このスルーホールブザーの推奨はんだ付け方法は何ですか?
HN-1260B は、標準的なスルーホール ウェーブはんだ付けプロセスと互換性があります。手はんだ付けの場合、ハウジングの変形を避けるための推奨温度と持続時間の仕様については、MEIDI にお問い合わせください。
5. カスタムの共振周波数またはコイル抵抗は利用可能ですか?
カスタム構成に関する技術的なお問い合わせについては、MEIDI にお問い合わせください。
技術データシート、駆動回路アプリケーション ノート、または OEM 構成に関する議論については、MEIDI アプリケーション エンジニアリングにお問い合わせください。
