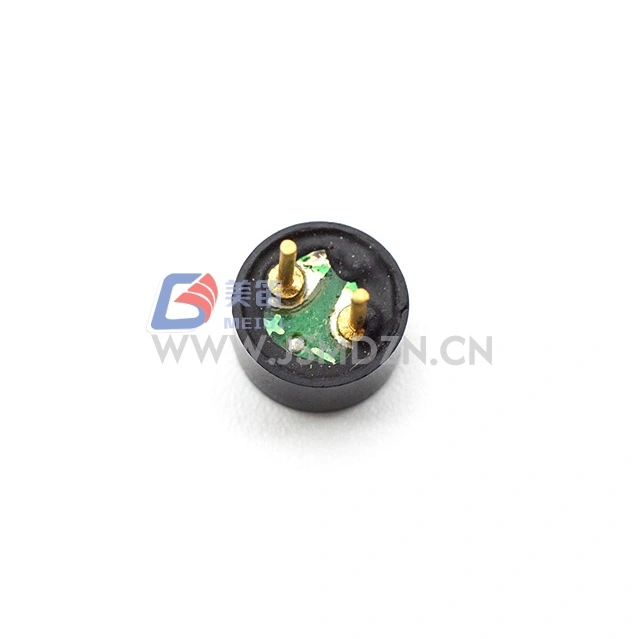

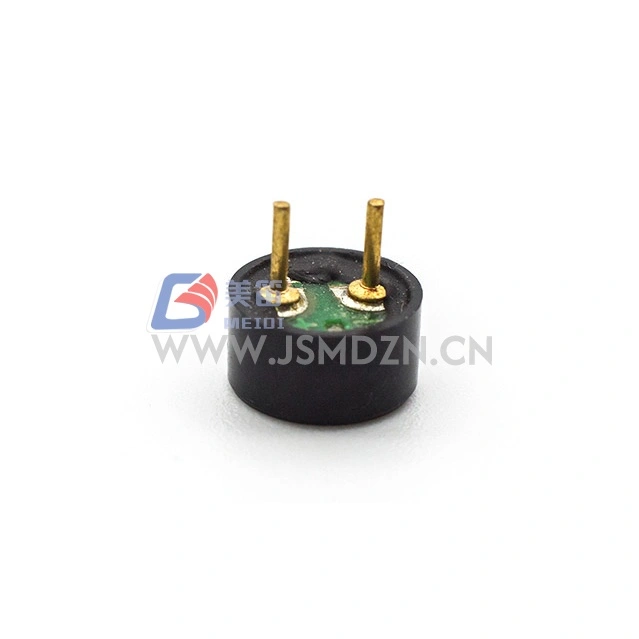

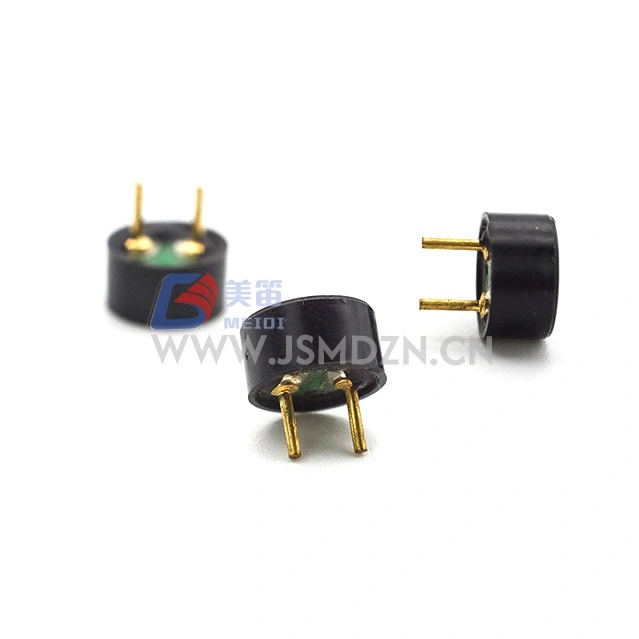

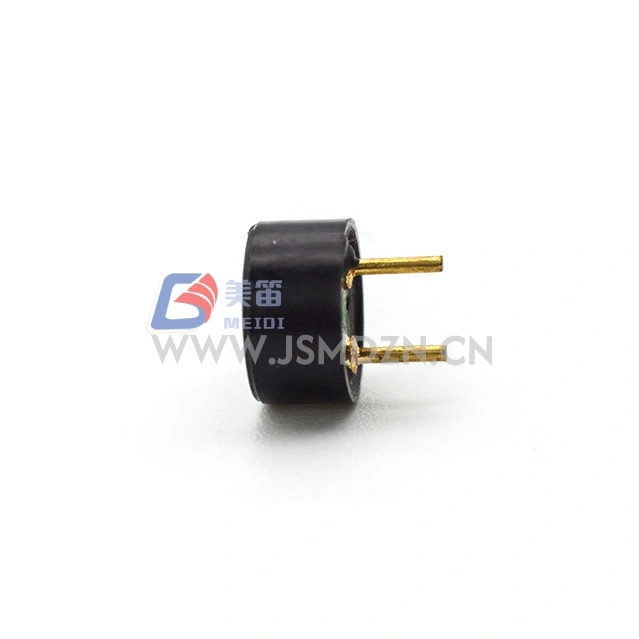

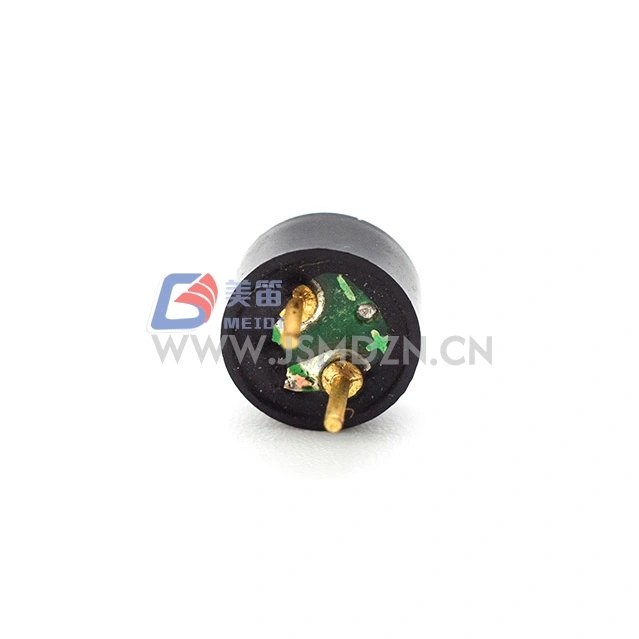

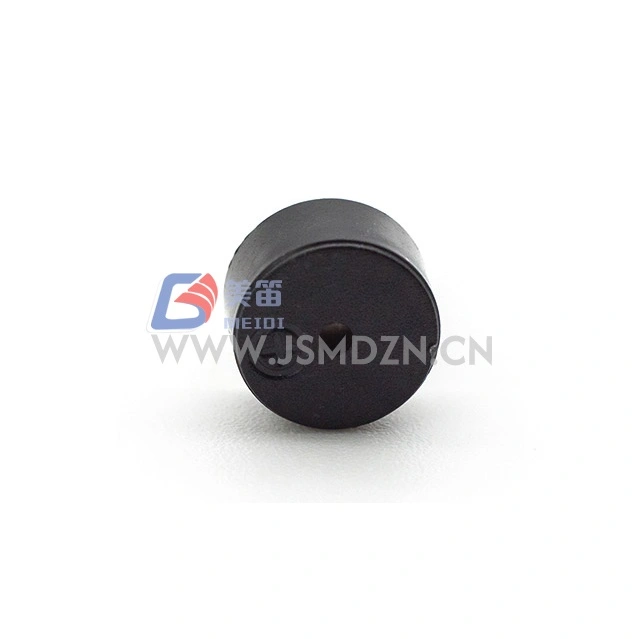

6.5x3.5mm SMD電磁パッシブブザー

6.5x3.5mm SMD電磁パッシブブザー

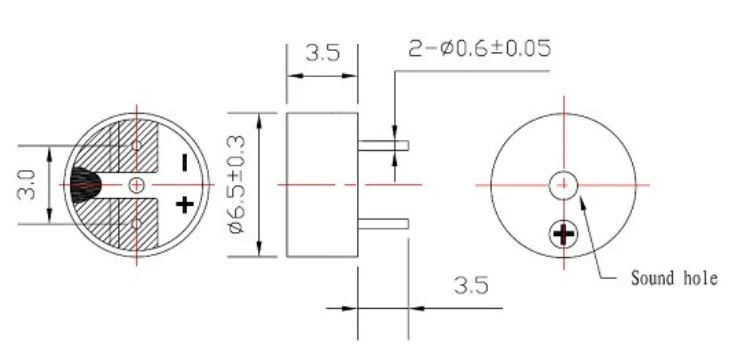

高密度 PCB レイアウト向けの 6.5 mm × 3.5 mm の設置面積

外部方形波ドライブによるトーン生成用の 2731Hz 共振周波数

低電圧ロジックレベルドライバ回路用の16Ωコイルインピーダンス

分。定格 3Vo-p 駆動条件下で 10cm で 70dB の音圧

自動ピックアンドプレイスアセンブリ用の表面実装パッケージ

動作温度範囲 -20℃ ～ +70℃

主な特長

小型 SMD 設置面積 --- 6.5 mm × 3.5 mm の本体サイズで、スルーホール実装が現実的でない高密度 PCB アセンブリ向け

2731Hz 共振周波数 --- 定格周波数で外部方形波で駆動した場合のトーン生成。 AC励起が必要であり、DC電圧だけでは音は発生しません。

低コイル インピーダンス --- 3V ロジック レベル出力とのインターフェース用の 16Ω 抵抗

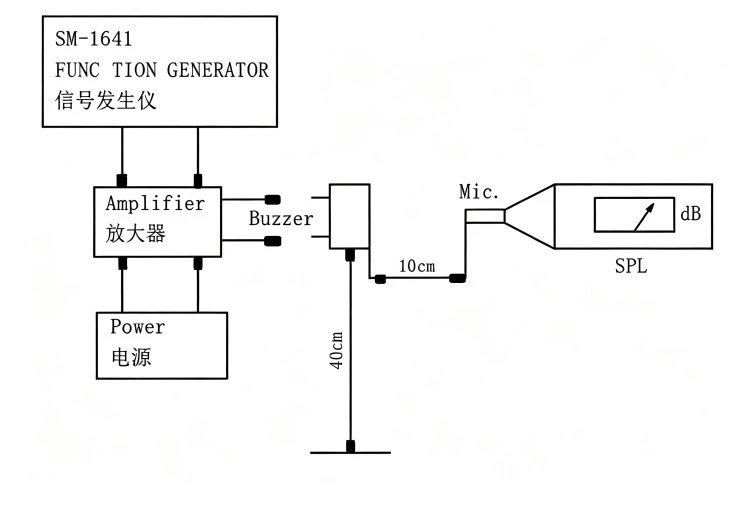

規定の音響出力 --- 最小3Vo-p、2731Hz、50%デューティサイクル方形波で駆動した場合、10cmで70dB

Noryl ハウジング材質 --- 標準の表面実装リフロー プロファイルと互換性のある黒色の熱可塑性プラスチック ハウジング

軽量構造 --- 1個あたり約0.5g

代表的な用途

バッテリー駆動の筐体内にコンパクトな可聴警報を必要とするポータブル医療機器およびヘルスモニター

オーディオ フィードバック コンポーネント用の PCB 領域が限られているスマート ホーム センサーと IoT ゲートウェイ

動作確認音用ハンディ計装・メータ装置

コンポーネントの高さと重量に制限があるウェアラブル電子機器およびフィットネス トラッカー

タイマーやアラーム機能を備えたキッチンや家庭用機器のコンパクトな家電制御ボード

POS 端末および決済デバイスによる取引ステータスの音声表示

よくある質問

1. HN-6535 SMD ブザーにはどのようなはんだ付けプロセスが推奨されますか?

推奨リフローはんだ付けプロファイルについては、MEIDI にお問い合わせください。黒色の Noryl ハウジングは、標準的な表面実装リフロー プロセスと互換性があります。

2. HN-6535 はマイクロコントローラーの GPIO ピンから直接駆動できますか?

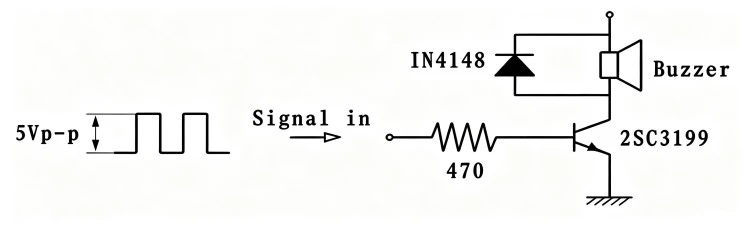

16Ω コイルは 3Vo-p で最大 80mA を消費します。マイクロコントローラー GPIO がこの電流を継続的にソースまたはシンクできることを確認してください。 GPIO 電流定格が不十分な場合は、電流制限抵抗を備えたローサイド NPN または MOSFET スイッチを使用します。

3. ブザーが 2731Hz 以外の周波数で駆動されるとどうなりますか?

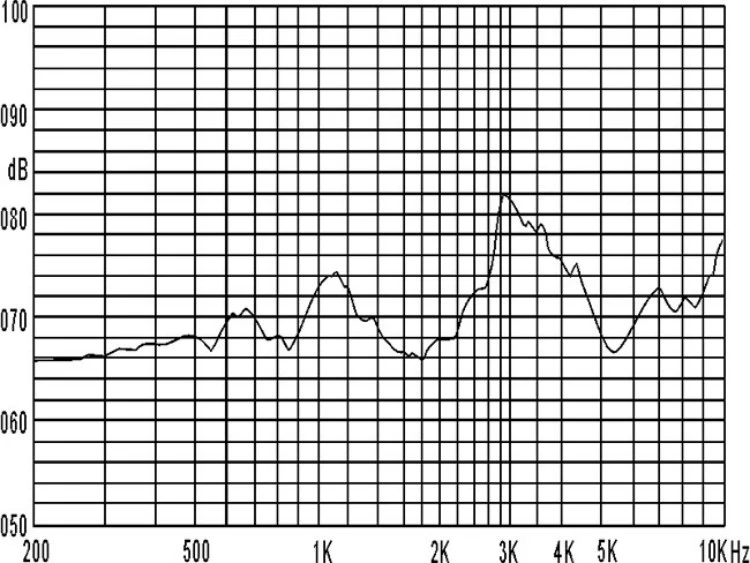

共振を外して駆動すると、音圧レベルが低下します。一貫した最小値を実現します。 70dB 出力、3Vo-p で 50% デューティ サイクル方形波で 2731Hz で駆動。共振から離れた場所で動作させると、可聴出力が大幅に低下する可能性があります。

4. HN-6535 は連続音生成アプリケーションに適していますか?

寿命試験条件は、定格電圧および共振周波数での 96 時間の連続動作を指定しています。より長い連続動作期間が必要なアプリケーションについては、デューティ サイクルおよび環境条件に固有の信頼性データについて MEIDI にお問い合わせください。

5. 同じ 2731Hz 共振周波数で代替パッケージ サイズは利用可能ですか?

電磁パッシブブザー製品範囲内の代替フォームファクタおよびコイル構成に関する技術的なお問い合わせについては、MEIDI にお問い合わせください。
