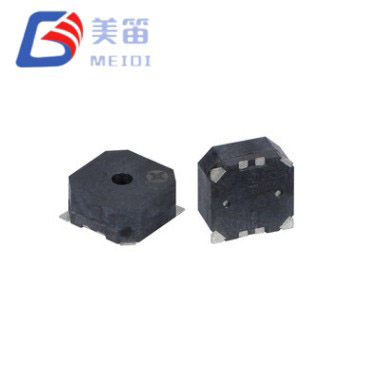

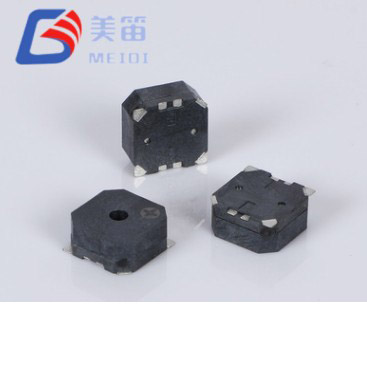

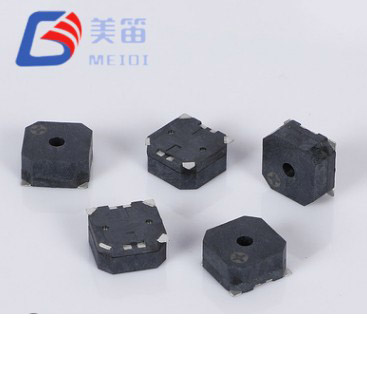

8.5*8.5*3mm SMD 磁気パッシブ ブザーは、単一の PCB フットプリント上でさまざまな電源レールに対応できる柔軟性を備えた表面実装電磁ブザーを必要とする設計に実用的なソリューションを提供します。 2 つのインピーダンス バリエーションは同じ 8.5×8.5×3.0mm パッケージを共有しています。16Ω バージョンは 2.5V ～ 4.5V システムをカバーし、32Ω バージョンは 4.5V ～ 6.5V の動作に最適化されています。どちらも機械的寸法が同一であるため、エンジニアは、別々の基板レイアウトやエンクロージャ設計を行うことなく、プロトタイピング中に電圧と電流のトレードオフを評価できます。
パッシブトランスデューサーとして、MLT-8530H-16R および MLT-8530H-32R は音声を生成するために外部方形波または PWM 信号を必要とします。このアプローチにより、周波数、持続時間、変調パターンの完全な制御がファームウェア チームに委ねられ、ハードウェアを変更せずに独特のアラート シーケンスを作成できるようになります。共振周波数は2700±300Hzに設定されており、どちらのバージョンもそれぞれの定格電圧下で10cmで85dBの最小音圧レベルを保証しています。
黒色の LCP ハウジングは標準の鉛フリー リフローはんだ付けと互換性があり、プロファイルの高さ 3.0 mm により、垂直スペースが重要であるが音響性能を犠牲にすることができないアセンブリへの配置が可能です。次のセクションでは、電気的特性、ドライブの推奨事項、信頼性の検証、およびこのシリーズを産業用、セキュリティー、ビルディングオートメーション、ポータブル機器に統合するための選択ガイダンスについて詳しく説明します。
1 つの機械設計からの 2 つのコイル抵抗: 低電圧アプリケーションでは 16Ω、標準 5V レールでは 32Ω。
外付けドライブが必要です。受動的電磁構造は AC 波形 (通常は 2700Hz の方形波) を想定しており、ソフトウェアを通じてカスタム トーン パターン、可変持続時間、およびマルチトーン アラートを自由に実装できます。
各バリエーションの定格電圧で測定した場合、10cm 距離で少なくとも 85dB の音響出力を保証します。

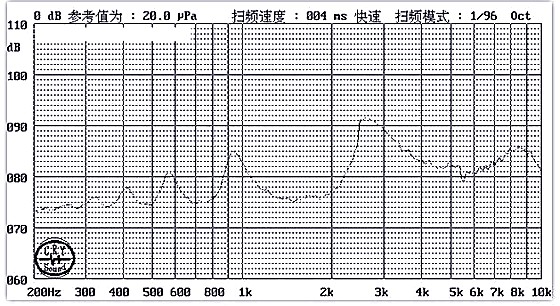

共振周波数 2700±300Hz、バッチサンプルデータにより、複数のユニットにわたって厳密な 2700Hz の中心が確認されています。

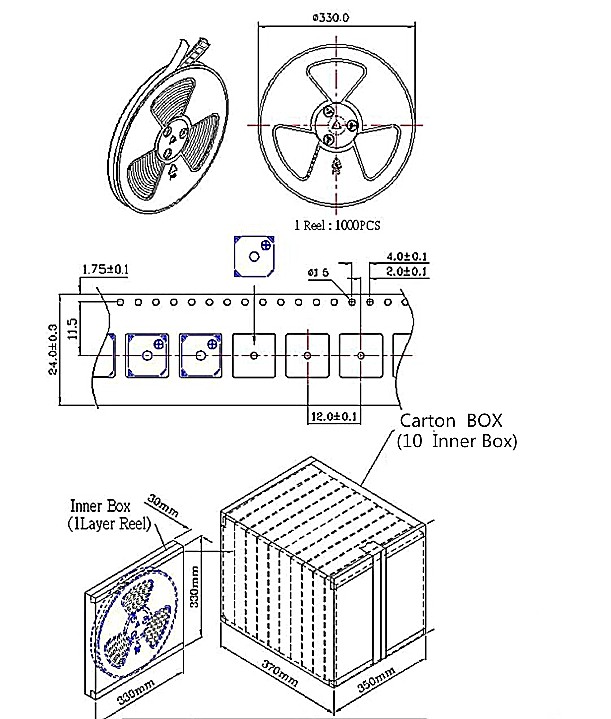

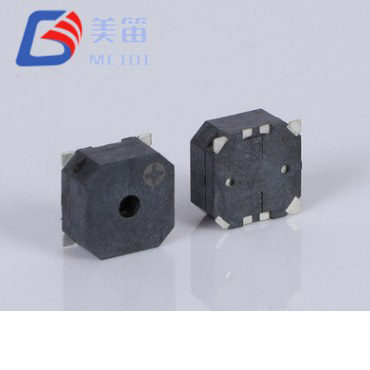

コンパクトな 8.5 × 8.5 mm の設置面積と 3.0 mm の高さは、基板面積とクリアランスの両方が制限されている高密度 SMT アセンブリ向けに設計されています。
動作温度範囲は -30°C ～ +70°C で、コールドスタート条件および屋外エンクロージャをサポートします。
黒色 LCP ハウジングは、最大 255±5°C のリフローはんだ付け、ウェーブおよび手動プロセスと互換性があります。
| パラメータ | MLT-8530H-16R | MLT-8530H-32R |
| 定格電圧 | 3.6 V (音声) | 5 V (音声) |
| 動作電圧 | 2.5 – 4.5 V (Vo‑p) | 4.5 – 6.5 V (Vo‑p) |
| 10cmでの音声出力 | ≧85dB | ≧85dB |
| 動作電流 | ≤ 100mA | ≤ 80mA |
| 共振周波数 | 2700±300Hz | 2700±300Hz |
| コイル抵抗 | 16±3Ω | 32±3Ω |
| 動作温度 | -30℃～+70℃ | -30℃～+70℃ |
| 保管温度 | -40℃～+85℃ | -40℃～+85℃ |

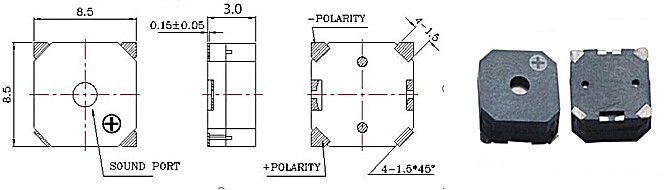

| 寸法 (長さ×幅×高さ) | 8.5×8.5×3.0mm | 8.5×8.5×3.0mm |
| 重さ | 0.5g | 0.5g |
| ハウジング材質 | ブラックLCP | ブラックLCP |
単一の PCB ランド パターンで 16Ω と 32Ω の両方の部品に対応できるため、レイアウトを変更せずにターゲット システム電圧に応じて実装できるプラットフォーム設計が可能になります。
パッシブドライブアーキテクチャは外部で生成された方形波に依存しており、これによりマイクロコントローラーはトーン周波数、繰り返しレート、およびパターンを定義できます。音響的な動作を制限する内部発振器はありません。
音響出力は両方のバリエーションで最小 85dB、共振周波数 2700Hz、許容誤差 ±300Hz と規定されています。
消費電流の定格は、16Ωバージョンで3.6Vで≤100mA、32Ωバージョンで5Vで≤80mAであり、電源のサイジングに明確な数値を提供します。
3.0mm の高さによりコンポーネントは多くのマルチボード システムの Z エンベロープ内に収まり、8.5mm 平方の設置面積により隣接する配線チャネルが維持されます。
連続動作は -30°C から指定されており、これは多くの商用グレードのブザーが提供する使用可能範囲を超える下限値です。
黒色の LCP パッケージは、リフロー、ウェーブ、および手はんだ付けのプロファイルに耐えるため、メーカーは組み立て順序に柔軟性をもたらします。
| パラメータ | 価値 | 試験条件 |
| 製品タイプ | 電磁SMDパッシブブザー | — |
| 定格電圧 | 3.6 V (音声) | 公称 |
| 動作電圧 | 2.5 – 4.5 V (Vo‑p) | 継続的 |

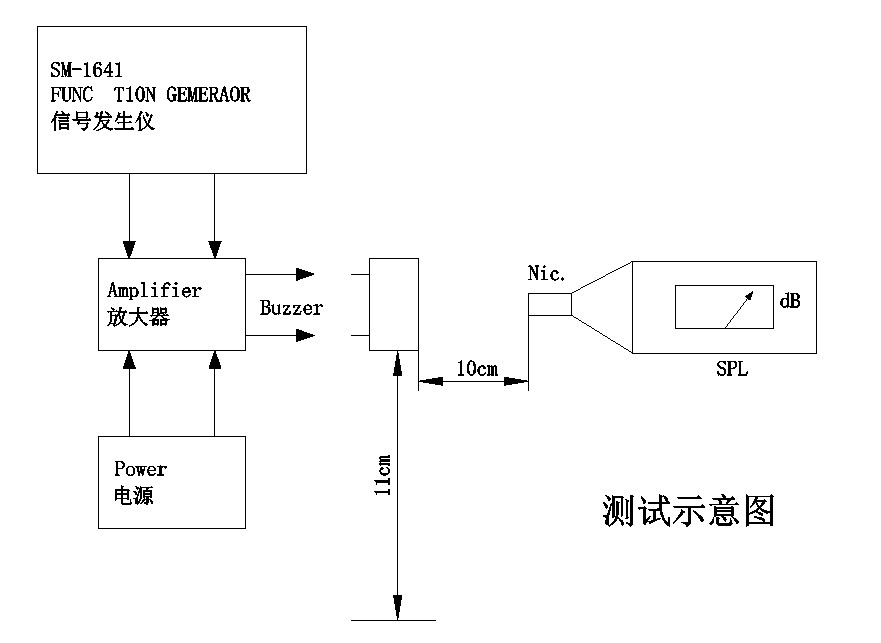

| 10cmでの音声出力 | ≧85dB | 3.6V時、10cm |
| 動作電流 | ≤ 100mA | 3.6V時 |
| 共振周波数 | 2700±300Hz | 定格電圧時 |
| コイル抵抗 | 16±3Ω | 25℃、DCにて |
| 動作温度 | -30℃～+70℃ | 継続的 |
| 保管温度 | -40℃～+85℃ | 非動作中 |
| 寸法 (長さ×幅×高さ) | 8.5×8.5×3.0mm | 本体のみ |
| 重さ | 0.5g | 典型的な |
| ハウジング材質 | ブラックLCP | リフロー対応 |
| パラメータ | 価値 | 試験条件 |
| 製品タイプ | 電磁SMDパッシブブザー | — |
| 定格電圧 | 5 V (音声) | 公称 |
| 動作電圧 | 4.5 – 6.5 V (Vo‑p) | 継続的 |
| 10cmでの音声出力 | ≧85dB | 5V時、10cm |
| 動作電流 | ≤ 80mA | 5V時 |
| 共振周波数 | 2700±300Hz | 定格電圧時 |
| コイル抵抗 | 32±3Ω | 25℃、DCにて |
| 動作温度 | -30℃～+70℃ | 継続的 |
| 保管温度 | -40℃～+85℃ | 非動作中 |
| 寸法 (長さ×幅×高さ) | 8.5×8.5×3.0mm | 本体のみ |
| 重さ | 0.5g | 典型的な |
| ハウジング材質 | ブラックLCP | リフロー対応 |
| 変異体 | SPL 範囲 (dB) | 電流範囲 (mA) | 周波数(Hz) | インピーダンス範囲 (Ω) |
| MLT-8530H-16R | 89.9 – 92.5 | 68.6 – 72.5 | 2700 | 15.4 – 16.5 |
| MLT-8530H-32R | 90.1 – 92.4 | 59.6 – 63.1 | 2700 | 30.5 – 32.8 |
測定値は、生産バッチ内の一般的な広がりを示しています。保証された制限は、上記の個別の仕様表に記載されています。完全なバッチテストレポートとプロセス能力データについては、MEIDI にお問い合わせください。
| 変異体 | 推奨ドライバー | 一般的な構成 | 備考 |
| MLT-8530H-16R | トランジスタバッファ | ベース/ゲート抵抗を備えたNPNトランジスタまたはロジックレベルMOSFET | 現在の要件により、直接 GPIO ドライブは実現できません。スイッチング素子が必要です。 |
| MLT-8530H-16R | オープンコレクタドライバ | 電源へのプルアップ付きNPN | 標準構成。トランジスタのデータシートに従ってベース抵抗を選択します。 |
| MLT-8530H-32R | トランジスタバッファ | ベース/ゲート抵抗を備えたNPNトランジスタまたはロジックレベルMOSFET | 必須; GPIO ピンは負荷電流を直接供給できません。 |
| MLT-8530H-32R | 専用ブザードライバーIC | 方形波出力、5V対応 | 最大音圧を得るには、出力周波数が 2700Hz に調整されていることを確認してください。 |
| 両方のバリエーション | オーディオアンプ | 正弦波または方形波、出力インピーダンスはコイル抵抗に一致 | ボリュームコントロールや波形の純度が必要な場合に便利です。 |

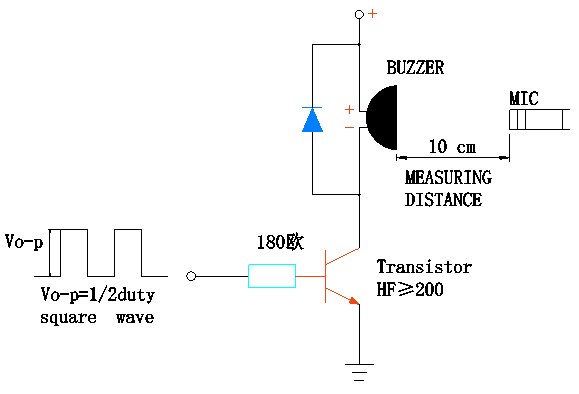

定格ピークツーピーク電圧で、デューティ サイクル 50% の 2700Hz 方形波は、指定された音響性能を実現します。共振から離れた周波数でブザーを駆動すると、騒音レベルが低下し、反応性負荷が増加します。
以下のアプリケーション ノートは、8.5*8.5*3mm SMD 磁気パッシブ ブザーの電気仕様および環境仕様に基づいています。これらは設計を保証するものではありません。特定の要件および該当する標準に照らしてパフォーマンスを検証します。
産業用オートメーション パネル: PLC およびモーター ドライブ システムの障害アラームとプロセス ステータス インジケーターは、基板を変更することなく 3.3 V と 5 V の両方の制御ロジックに適合するデュアル インピーダンス オプションの恩恵を受けます。
セキュリティとアクセス制御: 侵入パネルとカード リーダーは、独特の PWM 制御のアラート リズムを生成し、オペレーターがさまざまなイベントを区別できるようにします。
ビルディングおよびホームオートメーション: ゲートウェイハブ、煙感知器の相互接続、およびサーモスタットの確認は、ソフトウェア定義の通知パターンを生成するブザーの機能に依存しています。
バッテリ駆動の機器: 16Ω バリアントは 3.3V リチウムイオン システムに適しており、32Ω バリアントは 5V 安定化電源用に最適化されており、幅広いポータブル機器をカバーします。
通信インフラストラクチャ: 屋外または暖房のない場所でのキャビネット侵入および停電警報は、-30°C の下限動作限界の恩恵を受けます。
屋外および熱にさらされたエンクロージャ: 幅広い温度変動にさらされる機器は、一貫したアラートを生成するために指定された -30°C ～ +70°C の動作範囲に依存する可能性があります。
| 設計要件 | MLT‑8530Hシリーズの利点 |
| プラットフォームの電圧はまだ確認されていません | 共通のフットプリントにより、PCB レイアウトを維持しながら 16Ω と 32Ω の間でレイト スワップが可能になります。 |
| 電圧ヘッドルームと電流消費の間のトレードオフ | 16Ω バージョンはより低い電圧で動作し、32Ω バージョンは 5V レールでの電流引き込みを低減します。 |
| カスタマイズ可能なアラート パターンの必要性 | パッシブ設計により、トーン周波数、オン/オフのタイミング、変調をマイクロコントローラーが完全に制御します。 |
| タイトな PCB スペース | 8.5mm角ボディ、高さ3.0mmで高密度SMTレイアウトに適合します。 |
| 寒冷地での展開 | -30°C のオペレーティングフロアが仕様に記載されています。 |
| 混合はんだ付けプロセス | リフロー、ウェーブ、および手動はんだ付けはすべて製品仕様でカバーされています。 |
8.5*8.5*3mm SMD 磁気パッシブ ブザーは、最小の SMD ブザーと大型のスルーホール タイプの間の位置を占めます。 3.0mm の高さにより、堅牢な音響出力を実現するのに十分な内部容積が得られ、2 つのインピーダンス値にわたる共有フットプリントにより、設計チームは開発サイクルの後半で電気インターフェースを自由に最適化できます。より一般的な 4kHz よりも低い 2700Hz の共振周波数は、わずかに深い音がより優れた識別を提供する音響環境でも好まれる場合があります。
両方のインピーダンスバリエーションの評価サンプルが用意されているため、音圧、消費電流、および独自のボードでのドライブの互換性を確認できます。
MEIDI Intelligent Technology は、2011 年から電磁および圧電音響コンポーネントを生産しています。中国の江蘇省にある同社の垂直統合型工場では、社内の LCP 成形、自動コイル巻線、SMD アセンブリ、および 100% 音響テストを組み合わせています。 ISO 9001 認証と専用の信頼性ラボは、大量生産全体にわたって一貫した品質を実現するフレームワークを提供します。自動車、産業、セキュリティ、家庭用電化製品分野の顧客は、MEIDI のエンジニアリング サポートと納期厳守を信頼しています。
MLT‑8530Hシリーズも同様の品質体制で製造されています。すべてのバッチは、製品仕様に従って信頼性検証プログラムの対象となります。環境ストレス スクリーニングは、+80±2°C で 48 時間、-30±2°C で 48 時間、およびこれらの極端な温度の間で各温度で 30 分間保持する 5 サイクルの熱ショックで構成されます。機械的堅牢性は、3 つの軸すべてで振幅 1.0 mm で 10 Hz ～ 55 Hz の振動試験と、それに続く 10 mm の硬材表面への 75 cm の自由落下を 3 回行うことによって確認されています。
耐湿性は、サンプルを相対湿度 90 ～ 95%、50±5°C に 48 時間暴露し、測定前に 2 時間周囲環境に戻すことによって評価されます。はんだ付けの完全性は、250±5°C (コンポーネント本体ははんだ点から 2.0mm) での 10 秒間のはんだ加熱テストと完全なリフロー プロファイリングによって検証されます。すべてのテスト条件、合格基準、バッチ文書は顧客レビューに利用できます。自動車や医療機器の規格に準拠するプロジェクトなど、拡張された認定が必要なプロジェクトの場合、MEIDI の品質チームは追加のスクリーニング プロトコルについて話し合うことができます。
1. MLT-8530H-16R と MLT-8530H-32R のどちらを選択すればよいですか?
選択は、利用可能な駆動電圧と、電源が供給できる電流の大きさによって異なります。 16Ω 部品は 2.5V ～ 4.5V で動作し、3.3V ロジックまたは単一セルのリチウムイオン設計に自然に適合します。 32Ω部品は4.5V～6.5Vで動作し、標準の5Vレールに適合し、同じ音響出力に対して消費する電流が少なくなります。どちらも同じランド パターンを共有しているため、PCB を変更せずに一方のバリアントを評価し、後でもう一方のバリアントに切り替えることができます。
2. 各バリエーションにはどの駆動回路を使用する必要がありますか?
どちらのタイプも、2700Hz の外部方形波と定格電圧が必要です。コイル電流 (16Ω の場合は 100mA 以下、32Ω の場合は 80mA 以下) はほとんどのマイクロコントローラー GPIO ピンの能力を超えるため、トランジスタ バッファまたはロジック レベル MOSFET が必要です。ベース抵抗を備えた単純な NPN トランジスタが最も一般的なソリューションです。専用のブザードライバーICも使用できます。出力周波数が共振点に達するように 2700Hz に設定されていることを確認します。
3. MLT‑8530H‑16R を 5V 電源で動作させたり、32Ω バージョンを 3.3V で動作させたりできますか?
16Ωバリアントを4.5Vを超えて動作させると、コイルが過熱する危険があります。 4.5V 未満の 32Ω バリアントでは、サウンド出力が低下し、指定された最小値 85dB を下回る可能性があります。システム電圧が固定されており、どちらかの部品の自然範囲と一致しない場合、MEIDI は代替モデルを提案するか、16Ω バージョンの小さな値の直列抵抗について検討しますが、これにより音圧が低下します。
4. 4000Hz ブザーと比較した 2700Hz 周波数の重要性は何ですか?
2700Hz の中心周波数は、多くのコンパクト SMD ブザーの一般的な 4kHz よりも低くなります。どちらも人間の聴覚が敏感な帯域内にありますが、低いピッチはそれほど甲高く感じられず、筐体内では異なる動作をする可能性があります。最適な選択は、周囲の騒音スペクトルと、製品に必要なアラートの区別の種類によって異なります。音質が重要な場合は、両方の周波数範囲でプロトタイプのテストを行うことをお勧めします。
5. サンプル測定表から何がわかりますか?
10 ユニットのサンプル データは、音圧、電流、周波数、インピーダンスの一般的な性能の広がりを示しています。これらの数値は参考値のみであり、保証限界値 (≥85dB、2700±300Hz、公称値の ±3Ω 以内のコイル抵抗) に代わるものではありません。リクエストに応じて、出荷ごとのこれらのパラメータを文書化した生産バッチ レポートを入手できます。
インピーダンス選択のサポート、駆動回路のリファレンス設計、電圧固有の音響測定、または OEM のカスタマイズに関する議論については、お問い合わせフォームから要件を送信してください。 MEIDI アプリケーション エンジニアリング チームは、通常 1 営業日以内に技術文書、サンプルの入手可能性、ボリューム価格などについて回答します。
MEIDI の江蘇工場は、10 年以上にわたって世界中の顧客に電磁音響コンポーネントと圧電音響コンポーネントを供給してきました。社内の LCP 成形、自動コイル巻線、SMD アセンブリ、および完全な音響テスト機能により、産業、自動車、消費者市場が要求する量で一貫した品質を保証します。 ISO 9001 プロセスと専用の信頼性研究所は、各製品について公開されているパフォーマンス データを裏付けています。
