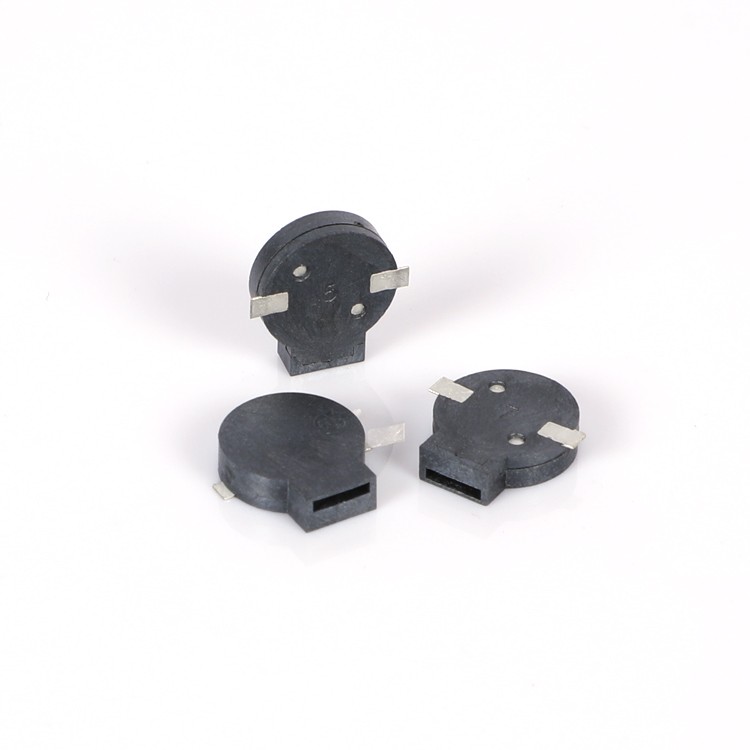

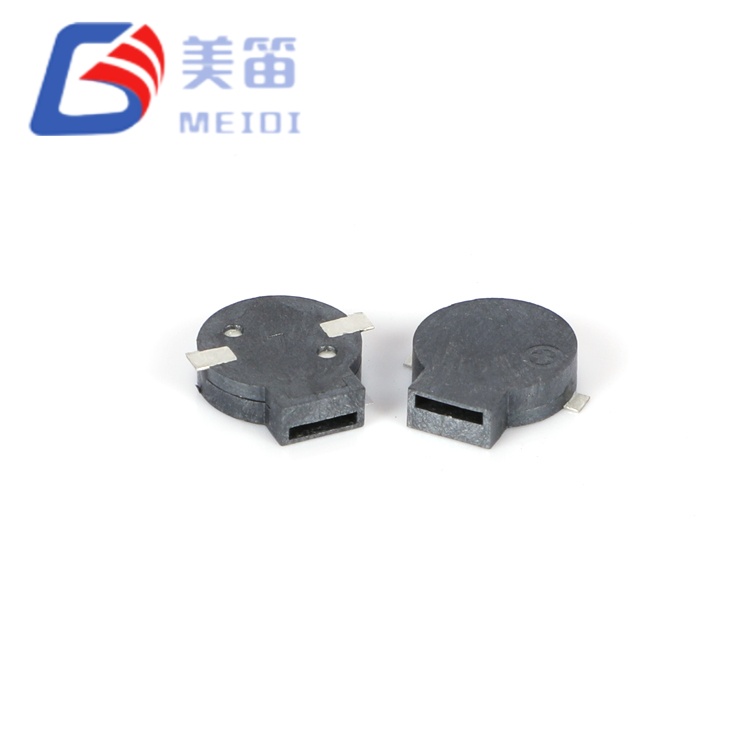

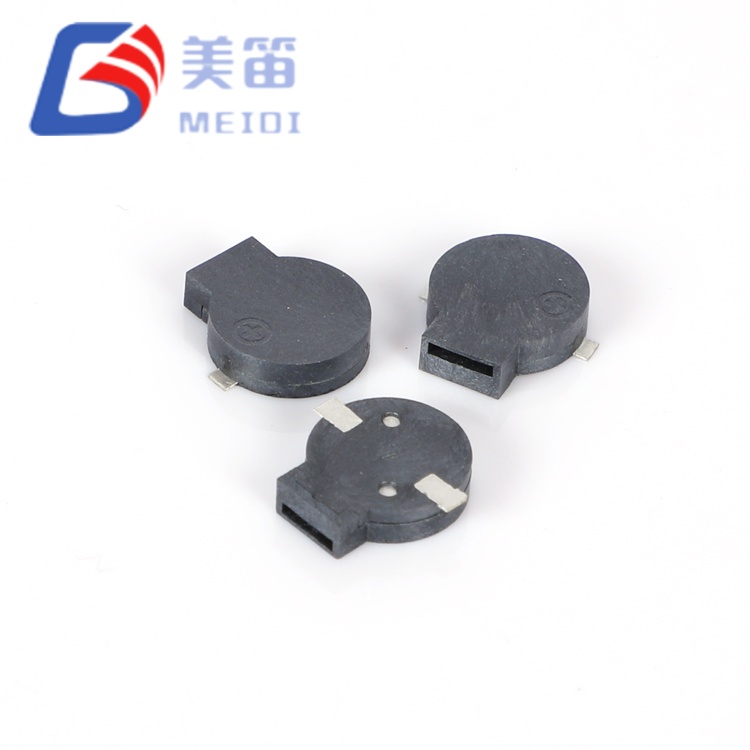

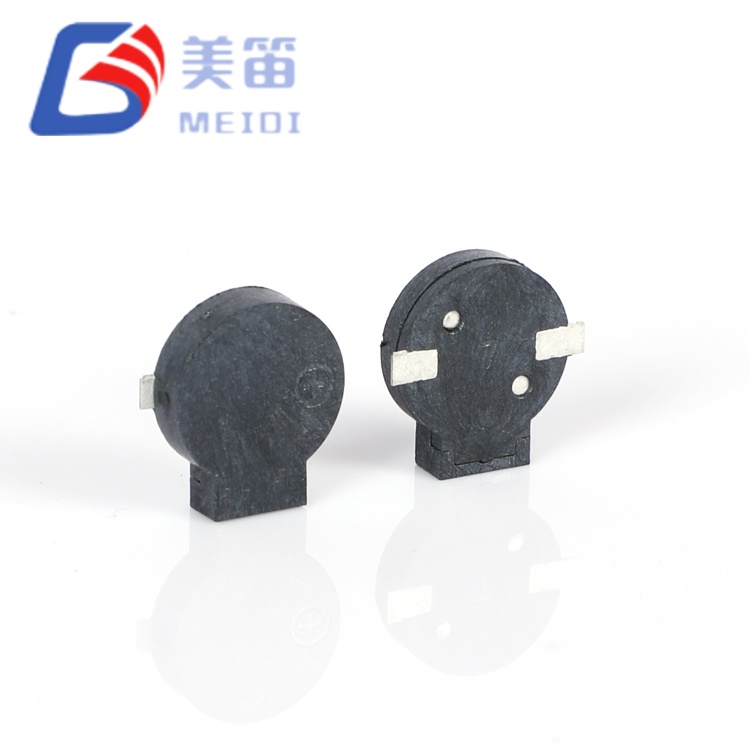

9*2.5mm SMD磁気パッシブブザー

デザインコンテキスト – 円形フォームファクターが重要な場合

9*2.5mm SMD 磁気パッシブ ブザーは、平方フットプリントの MLT-8540 および MLT-7525 ファミリとは異なる円形 9.0mm フォーム ファクタを導入しています。円形の形状により、所定の設置面積でダイヤフラム面積が最大化されます。9.0mm の円は 63.6mm² を取り囲み、同等の高さの 8.5mm 正方形の代替品よりも膜面積が 30% 増加します。このダイアフラム面積の増加により、生産テスト中に観察された高い SPL 測定値が得られます。

MLT-8540 シリーズよりも 1.5​​ mm 薄い 2.5 mm のプロファイルは、超スリムな筐体、積層された PCB アセンブリ、およびバッテリ コンパートメントに隣接する取り付け位置における厳しい Z 軸の制約を解決します。 5mm バージョンより 60% 重い 0.8g の質量は、衝撃条件下での振動減衰と機械的安定性に貢献します。これは、車両やポータブル機器の用途で重要な考慮事項です。

デュアルインピーダンス アーキテクチャは、MLT-8540 シリーズと同じプロトタイピングの柔軟性とプラットフォームの拡張性を提供しますが、より薄型のパッケージ内に収まります。 16Ω バリアントにより、電圧調整のオーバーヘッドなしで 3.3V ロジックおよびリチウムイオン プラットフォームでの直接評価が可能になります。 32Ω バリアントは、5V 車載アクセサリ バス、産業用 PLC I/O モジュール、およびより高いレール電圧により電流誘導 EMI と配線損失が低減される PoE 給電エンドポイントにきれいに統合されます。

製品の主要な属性

最大のダイアフラム対高さの比 – 9.0 mm の円形ハウジングは、高さ 2.5 mm クラスで最大の振動膜面積を実現し、単位 Z 軸クリアランスあたりの音響出力を最適化します。

デュアルインピーダンス統合プラットフォーム – 同一の 9.0×2.5mm メカニカルエンベロープから 16Ω および 32Ω のオプションを選択できるため、駆動電圧アーキテクチャを評価する際の PCB レイアウトの再設計が不要になります

低周波ノイズの侵入 - 2700Hz の共振中心は、産業用周囲ノイズのスペクトル密度が最小限に抑えられる 2 ～ 3kHz の帯域をターゲットにし、機械環境における警告の知覚性を向上させます。

電圧最適化された電流効率 – バッテリ駆動のポータブル デバイスの場合、16Ω は 3.6V で ≤100mA を消費します。 32Ωは5Vで≤80mAを消費し、密閉型車載モジュールの熱ストレスを軽減します

長期寒冷地保管 – -40°C 保管定格により、北極圏での物流、高地での機器、冬季に保管される機械を劣化させることなくサポートします

リフロー対応 LCP ハウジング - 黒色液晶ポリマーは、255±5°C の鉛フリー リフロー ピークに最大 3 パスまで耐え、全温度範囲にわたって寸法安定性を維持します。

アプリケーション環境

商用車のフリート管理 - 5V 安定化サブ回路を備えた 12V/24V システムで動作する配送用バン、冷蔵トラック、長距離トレーラーのドライバーへの警告音と貨物ステータス トーン

スマートメーターとユーティリティエンドポイント - 屋外キャビネットに設置されたガスメーター、電力モニター、水流センサーの改ざん検出、通信ステータス、バッテリー残量低下警告

産業用ハンドヘルド診断 – さまざまなノイズフロアにわたる現場メンテナンスで使用される振動アナライザー、サーマルイメージャー、およびポータブルオシロスコープの合否可聴フィードバック

農業オートメーション コントローラー – 太陽光発電の遠隔設置における灌漑閾値アラーム、温室気候警告、家畜給餌システム通知

医療輸送および緊急車両 – 5V 車両バス アーキテクチャが主流となっている救急車、移動診療所、患者輸送における機器対応トーン

再生可能エネルギー インバーター システム – 太陽光発電ストリング インバーターおよび小型風力タービン コントローラーの系統障害、接地エラー、メンテナンス アラート

製造と信頼性の検証

MEIDI は、両方の MLT-9025 バリエーションを、自動コイル巻線、はんだ付け、および音響校正を備えた専用 SMD 組立ラインで生産しています。当社の江蘇工場は ISO 9001:2015 認証を維持しており、すべての生産段階で統計的プロセス管理が適用されています。

各生産バッチは、統一された認定テストを受けます。

電気的特性評価 – コイル抵抗、動作電流、共振周波数の 100% 検証

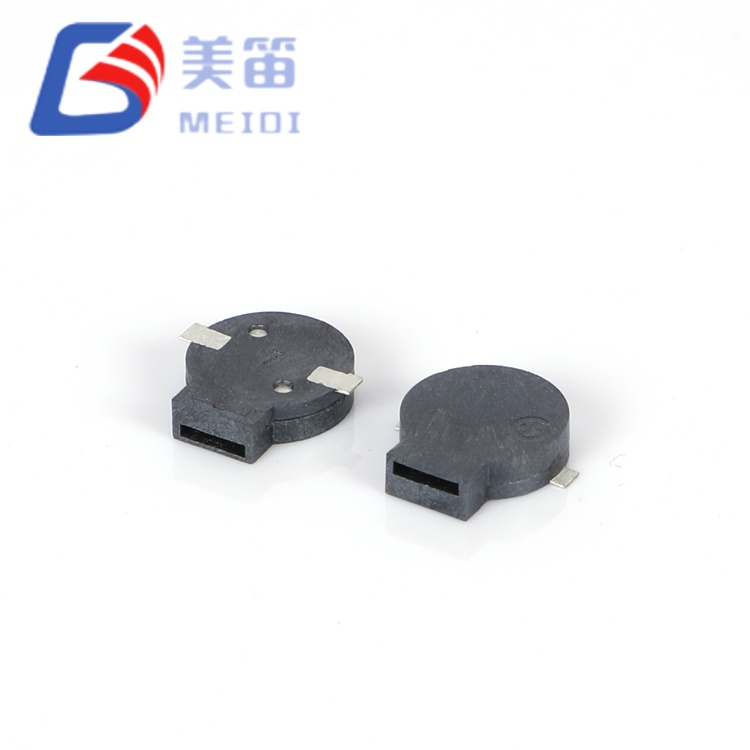

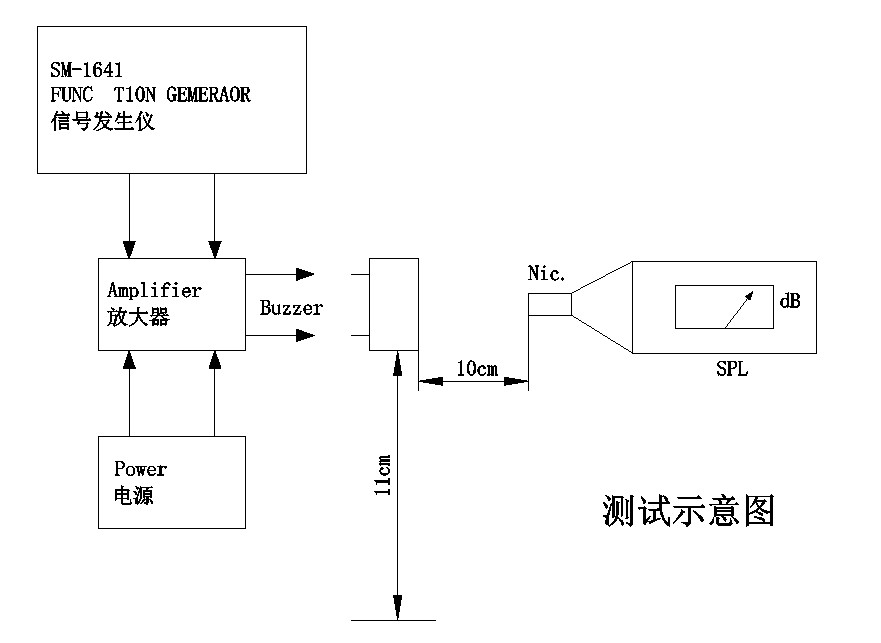

音響検証 - 統計サンプリングにより SPL ≧ 85dB を確認。測定結果は常に 91dB を超えています

耐気候性 – +80°C で 48 時間の高温保管、-30°C で 48 時間の低温保管、および 5 サイクルの熱衝撃 (-30°C ↔ +80°C、極限ごとに 30 分間の滞留)

機械的ストレス - 正弦波振動 (10 ～ 55Hz、振幅 1.0mm、XYZ 軸、合計 0.5 時間) および 10mm の広葉樹への 75cm の自由落下 (衝撃 3 回)

耐湿性 – 50°C / 95% RH で 48 時間、2 時間の回復と電気的特性評価

はんだ耐熱性 – 250°C、10秒間、本体とはんだの隙間2.0mm、さらにリフロープロファイル準拠

RoHS および REACH 適合文書が入手可能です。ロット識別コードにより、製造日、テスト結果、原材料証明書までの完全なトレーサビリティが提供されます。

統合に関する Q&A

Q1: 円形 9.0mm MLT-9025 は、MLT-8540 のような正方形 8.5mm の代替品とどう異なりますか?

MLT‑9025 の円形ジオメトリは、所定の設置面積でダイヤフラム面積を最大化します。9.0mm の円は 63.6mm² を囲みますが、8.5mm 正方形では 72.3mm² になります。ただし、高さが 2.5 mm (MLT-8540 の場合は 4.0 mm) であるため、Z 軸クリアランスが厳しく制限されている場合には、MLT-9025 が推奨されます。音響出力は同等（両方とも85dB以上）ですが、MLT-9025の薄型化により、低周波共振効率がある程度犠牲になります。スリムなエンクロージャには MLT-9025 を選択してください。垂直方向のスペースが利用可能な音響ヘッドルームを最大化するには、MLT-8540 を選択してください。

Q2: 各バリエーションに推奨される駆動回路は何ですか?

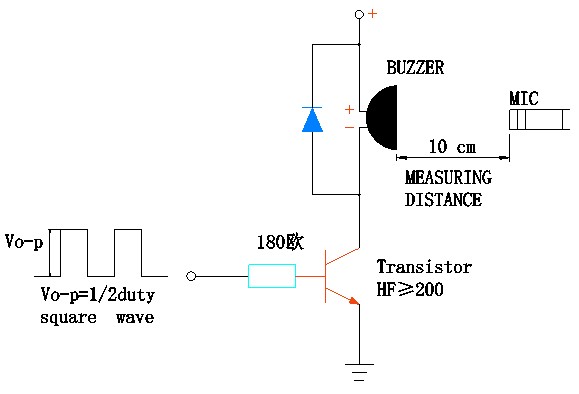

3.6V での 16Ω バリアントの消費電流は 100mA 以下で、対応する MCU GPIO ピン (ピン電流定格を確認) から直接駆動することも、180Ω ベース抵抗を備えた単純な NPN トランジスタ スイッチを通じて駆動することもできます。 5V での 32Ω バリアントの消費電流は 80mA 以下ですが、3.3V ロジックで駆動する場合はドライバ段が必要です。 5V ロジックから、汎用トランジスタを備えた 330Ω ベース抵抗 (h_FE≥ 200) であれば十分なドライブが得られます。スイッチング遷移中の誘導キックバックから駆動素子を保護するために、コイル両端のフライバック ダイオード (1N4148 など) は両方のバリエーションで必須です。

Q3: 2.5mm の高さは、信頼性の高い音響出力を得るのに十分ですか?

はい。より高いキャビティ (3.0 ～ 4.0 mm) によりヘルムホルツ共鳴効率が向上しますが、MLT-9025 の 2.5 mm プロファイルは、最適化されたダイヤフラム張力と磁気ギャップ形状により ≥85dB を達成します。サンプル測定により、SPL が 91dB 以上であることが確認され、スリムなプロファイルが音響性能を損なうことがないことが実証されています。トレードオフは周波数帯域幅です。2.5mm の高さは強力な 2700Hz 共振を維持しますが、より高い代替品に比べてオフレゾナンス応答が低くなります。純音アラーム アプリケーションの場合、これは制限ではありません。

Q4: どちらのバージョンも自動車のボンネット内の温度変化に耐えられますか?

動作範囲は -30 °C ～ +70 °C で、自動車の内装および車室内のほとんどの用途に対応します。 +70°C を超えるボンネット内の環境には、熱管理または代替の高温ブザー ファミリが必要です。 -40°C の保管定格は、劣化することなくコールドスタート物流と冬期輸送をサポートしますが、-30°C 未満での持続的な動作は保証されません。エンジン ベイ アプリケーションの場合、高温仕様の推奨事項については MEIDI にお問い合わせください。

Q5: カスタムの共振周波数またはインピーダンス値は OEM プログラムで利用できますか?

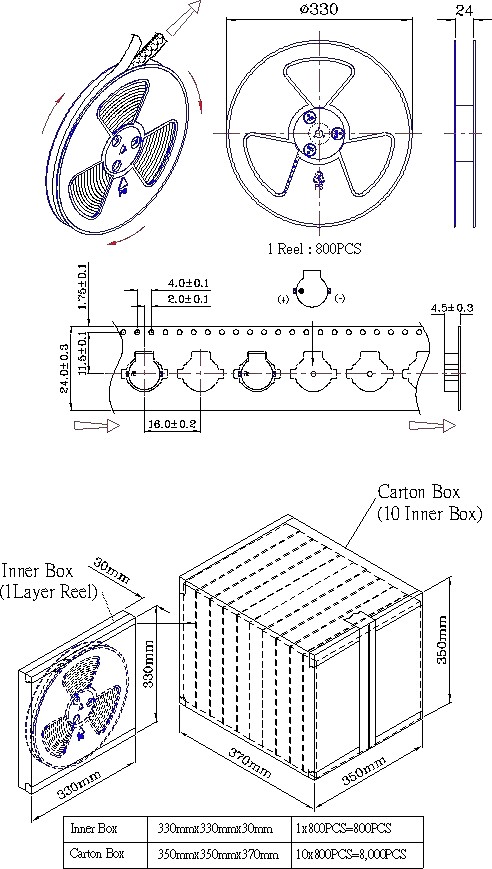

はい。 MEIDI は、中間インピーダンス値 (分割電圧アーキテクチャの場合は 20 ～ 24Ω)、変更された共振周波数 (2.0 ～ 3.5kHz 範囲)、視覚的に識別できる代替ハウジング色、カスタム テープ アンド リール パッケージングなどの OEM/ODM カスタマイズをサポートしています。最小注文数量とリードタイムが適用されます。特定の要件について話し合い、カスタム構成の見積もりを依頼するには、当社の営業チームにお問い合わせください。

Q6: 円形 9.0mm パッケージの推奨 PCB フットプリントはどれくらいですか?

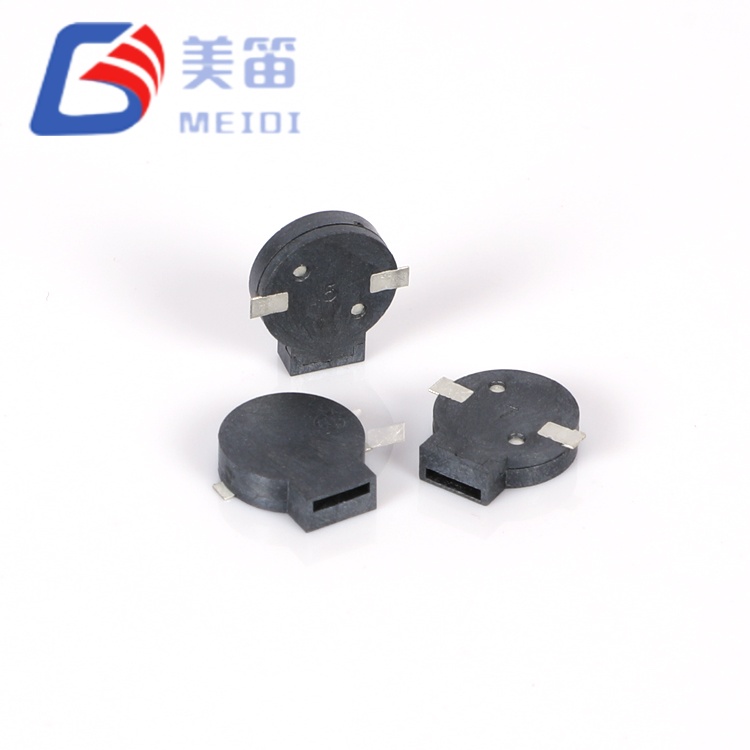

9.0mm のハウジング直径に一致し、片側あたり 0.25mm のクリアランスを持つ円形のパッド パターンを推奨します。 SMD 端子は円形ハウジングの下側にあります。 PCB フットプリントには、コンポーネントの下に 2 つの長方形のパッドが含まれており、データシートで指定されている端子間隔に従って配置されている必要があります。 MEIDI は、ご要望に応じて、IPC 準拠の推奨フットプリントと 3D STEP ファイルを提供します。
