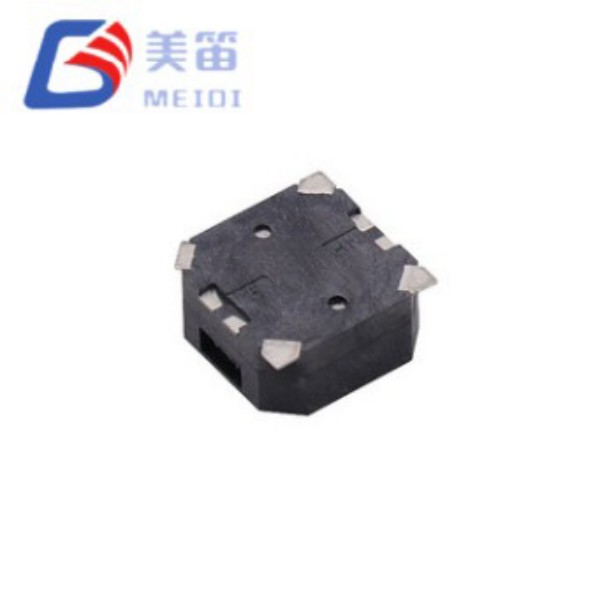

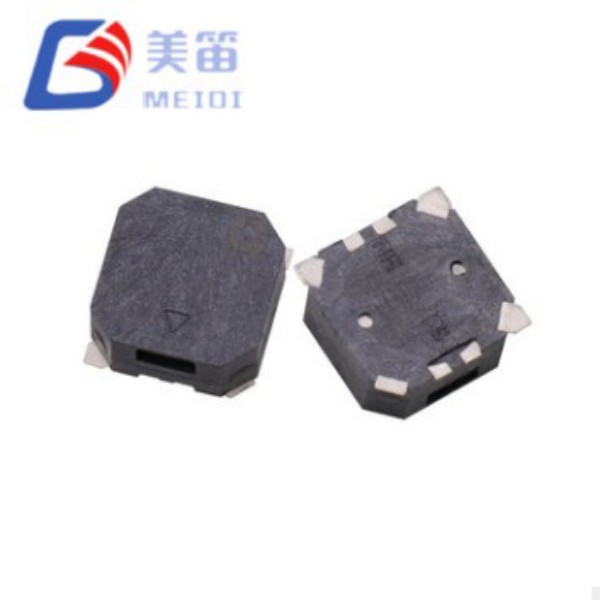

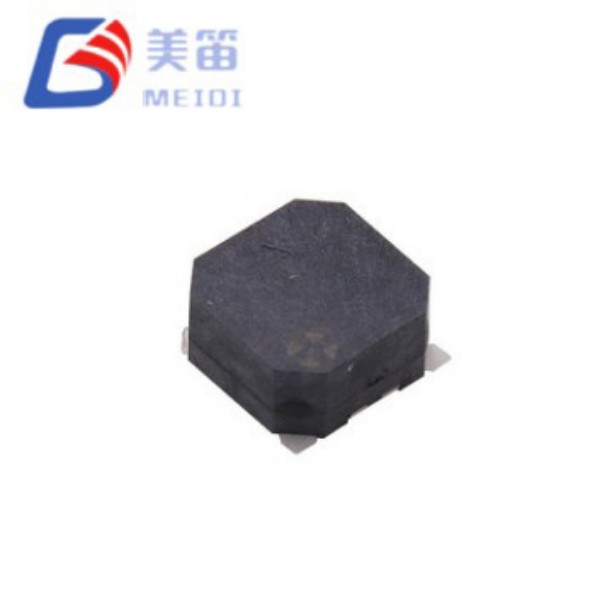

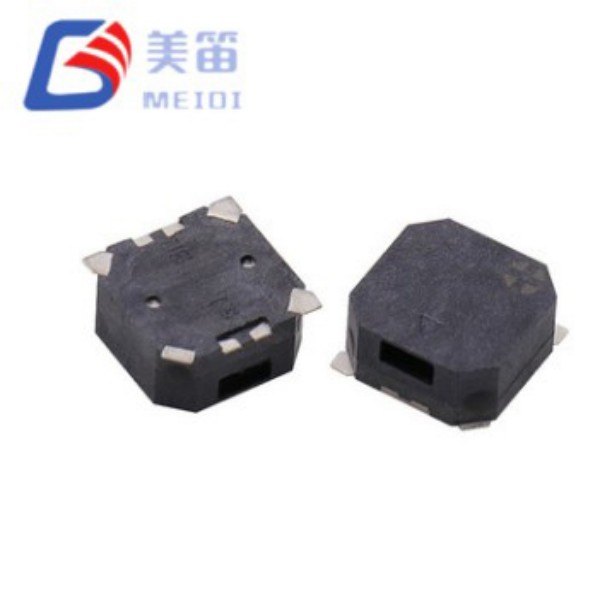

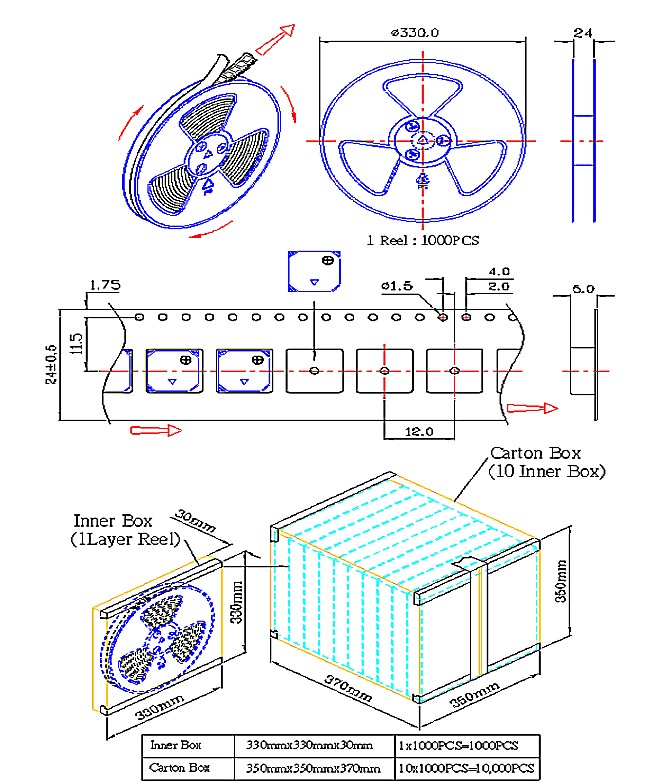

8.5*8.5*4 ミリメートル SMD 磁気パッシブブザー

MLT-8540 シリーズは、同一の 8.5×8.5×4.0mm SMD フットプリントを共有する 2 つの電磁パッシブ ブザーで構成されており、コイル インピーダンスと電圧定格によって区別されます。16Ω バリアント (MLT-8540‑16R) は 2.5 ～ 4.5V システム用、32Ω バリアント (MLT-8540‑32R) は、2.5 ～ 4.5V システム用です。 4.5 ～ 6.5V バス。この統合されたメカニカル プラットフォームにより、エンジニアは PCB レイアウトを変更せずに両方のドライブ アーキテクチャを評価できるため、プロトタイピングと、異なる電源電圧の製品ファミリー間でのプラットフォームのスケーリングが簡素化されます。

MEIDI の ISO-9001 認定を受けた江蘇省の施設で製造されており、どちらのバージョンも内部キャビティの高さ 4.0 mm を特徴とし、設置面積 8.5 mm クラスで最も高く、2700 Hz でのヘルムホルツ共振を最適化し、低周波の浸透を強化します。サンプルバッチ検証では、SPL 値が 91.2dB ～ 99.3dB の範囲にあり、最小値 85dB を大幅に超えていることが確認されています。黒色の LCP ハウジングは 255°C での鉛フリー リフローをサポートし、-30°C ～ +70°C で動作し、-40°C ～ +85°C で保管可能です。

デュアルインピーダンスアーキテクチャ – 実用的な利点

8.5*8.5*4mm SMD 磁気パッシブ ブザーは、SMD ブザー ポートフォリオではほとんど利用できない調達効率の高い戦略を導入しています。このシリーズは、エンジニアに単一のインピーダンスの選択と、それが意味するあらゆる電圧範囲の受け入れを強制するのではなく、1 つの機械的基盤から 2 つの検証済みの電気構成を提供します。このアプローチには、次の 3 つの実際的な利点があります。

プロトタイピングの柔軟性 – 開発の初期段階で、チームはパッドの形状、キープアウトゾーン、エンクロージャの音響モデルを修正することなく、同一の PCB レイアウト上で 16Ω と 32Ω の両方のバリアントを評価できます。高さ 4.0 mm と設置面積 8.5 mm は変わりません。駆動回路と BOM 項目のみが変更されます。

プラットフォームの拡張性 – 3.3V USB 電源のポータブル ユニットと 5V の車載モジュールにまたがる製品ファミリーは、単一のブザー機械モデルを共有できるため、サプライ チェーン管理が簡素化され、SKU の増加が減少し、信頼性認定の取り組みが統合されます。

電圧最適化された効率 – 16Ω バリアントは 3.6V で ≤100mA を消費し、バッテリに制約のある設計に適しています。 32Ω バリアントは 5V で ≤80mA を消費し、長いケーブル配線での I²R 損失を低減し、密閉されたエンクロージャ内のドライバ トランジスタへの熱ストレスを最小限に抑えます。どちらも、同一のダイアフラムとキャビティ形状を通じて同等の音響出力を実現します。インピーダンスの違いはシステムレベルの最適化であり、音響上の妥協ではありません。

主要な属性

デュアルインピーダンス統合プラットフォーム – 同一の 8.5×8.5×4.0mm ハウジングから 16Ω および 32Ω のオプションを選択できるため、駆動電圧アーキテクチャを評価する際の機械的な再設計が不要になります

最大の SMT キャビティ高さ – 4.0 mm の内部容積により、2.7 kHz でのヘルムホルツ共鳴効率が最適化され、同じ設置面積の 3.0 mm の代替品よりも高い SPL を実現します。

測定出力 91.2 ～ 99.3dB – 経験的性能は ≥85dB 仕様を大幅に上回り、騒がしい環境でも十分な音響ヘッドルームを提供します

電圧最適化されたインピーダンス ペア – 消費電力 100mA 以下の 3.6V リチウムイオン/ロジック システムの場合は 16Ω。 32Ω、5V 産業用/自動車用バス、消費電流 ≤80mA

-30°C から +70°C まで拡張された動作範囲 - 標準の消費者グレードの制限を上回り、コールドスタートや日光にさらされる屋外での展開をサポート

リフロー互換性のある黒色 LCP ハウジング – 255±5°C の鉛フリー リフロー ピークに耐え、熱エンベロープ全体にわたって寸法安定性を維持します

アプリケーションシナリオ

MLT-8540 シリーズは、拡張されたキャビティ高さと低周波共振により、周囲の騒音によって高周波の警報がマスクされる環境で特に効果的です。一般的なインストールには次のようなものがあります。

産業オートメーションパネル – 継続的な機械ノイズのある工場フロアでの障害通知とプロセス完了音

商業ビルのセキュリティ – ロビー、廊下、駐車場での侵入警告とアクセス制御フィードバック

車内警報システム – 12V/24V 電気アーキテクチャでのシートベルト リマインダー、ドア ステータス チャイム、ドライバー アラート

屋外通信機器 – 風雨にさらされるキャビネットおよび柱に取り付けられたエンクロージャ内のステータス トーンおよび障害インジケータ

海洋ナビゲーションコンソール – 換気が限られ、高湿度の場合、橋梁機器および内装パネルでの警報音

冷蔵保管のモニタリング - コールドチェーン物流および倉庫環境における温度閾値警告

製造と信頼性の検証

MEIDI は、両方の MLT-8540 バリエーションを、自動コイル巻線、はんだ付け、および音響校正を備えた専用の SMD 組立ラインで製造しています。当社の江蘇工場は ISO 9001:2015 認証を維持しており、すべての生産段階で統計的プロセス管理が適用されています。

各生産バッチは、統一された認定テストを受けます。

電気的特性評価 – コイル抵抗、動作電流、共振周波数の 100% 検証

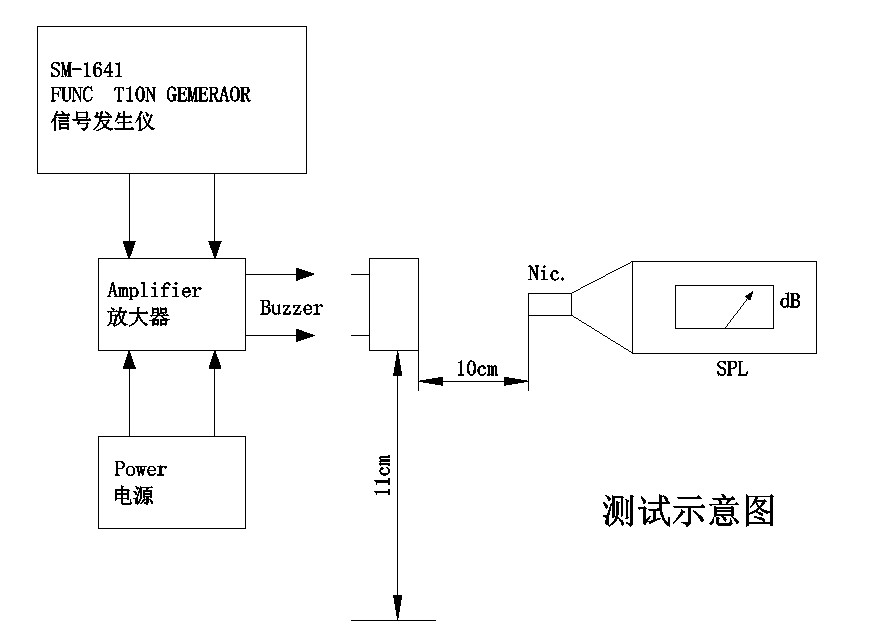

音響検証 - 統計サンプリングにより SPL ≧ 85dB を確認。測定結果は常に 91dB を超えています

環境耐久性 – +80°C で 48 時間の高温保管、-30°C で 48 時間の低温保管、および 5 サイクルの熱衝撃 (-30°C ↔ +80°C)

機械的ストレス - 正弦波振動 (10 ～ 55Hz、振幅 1.0mm、XYZ 軸、合計 0.5 時間) および 10mm の広葉樹への 75cm の自由落下 (衝撃 3 回)

耐湿性 – 50°C / 95% RH で 48 時間、2 時間の回復と電気的特性評価

はんだ耐熱性 – 250°C、10秒間、本体とはんだの隙間2.0mm、さらにリフロープロファイル準拠

RoHS および REACH 適合文書が入手可能です。ロット識別コードにより、製造日、テスト結果、原材料証明書までの完全なトレーサビリティが提供されます。

統合に関する Q&A

Q1: システムに 16Ω と 32Ω のバリエーションを選択するにはどうすればよいですか?

選択は、利用可能な電源電圧と電流の予算によって異なります。 16Ω バリアント (2.5 ～ 4.5V) は、3.3V ロジック、単一セルのリチウムイオン (3.0 ～ 4.2V)、および適切なピン電流能力で MCU GPIO の直接駆動が実現可能な USB 電源設計用に最適化されています。 32Ω バリアント (4.5 ～ 6.5V) は、高電圧により電流需要と配線損失が低減される 5V 自動車アクセサリ、産業用 PLC 出力、および PoE 給電システムを対象としています。どちらのバージョンも同じ機械的寸法と音響性能を共有しています。この決定は純粋に電気的なものです。

Q2: 両方のバリエーションをマイクロコントローラーからの同じ PWM 信号で駆動できますか?

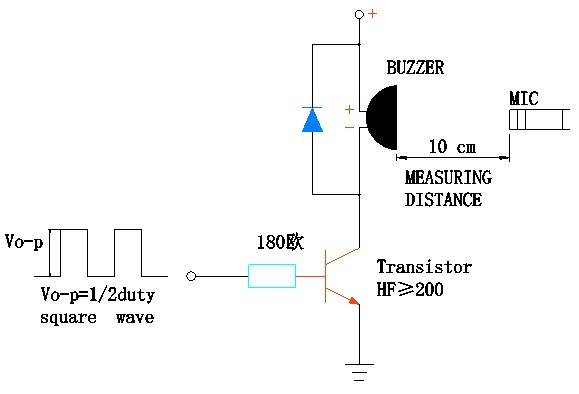

はい、どちらもそれぞれの定格電圧で 2700Hz の方形波を受け入れます。ただし、駆動回路は適切な電圧と電流を供給する必要があります。 3.6V での 16Ω バリアントには、≤100mA の電流源が必要です。 5.0V での 32Ω バリアントには ≤80mA が必要です。 3.3V MCU では、32Ω バリアントは定格 5V に達するためにレベルシフト トランジスタまたは MOSFET を必要とします。5V MCU では、どちらも適切なベース抵抗とフライバック ダイオードで駆動して GPIO を保護できます。

Q3: キャビティ高さ 4.0mm のキャビティ高さ 3.0mm の利点は何ですか?

内部容積の増加により、2700Hz でのヘルムホルツ共鳴が強化され、音響効率が向上し、高い SPL 測定 (91 ～ 99dB) に貢献します。また、背の高いプロファイルにより、ダイアフラムの可動範囲が広がり、機械的にクリッピングされる前に、より大きな音圧を生成できるようになります。高さ 4.0mm では、より多くの Z 軸クリアランスが必要ですが、音響上の利点により、出力が重要であり、垂直方向のスペースが利用できるアプリケーションに適しています。

Q4: 2700Hz の周波数は、高周波の周囲ノイズのある環境に適していますか?

2700Hz は、多くのモーター、コンプレッサー、スイッチング電源の主要なスペクトル (通常は 3 ～ 8kHz) より下に位置します。この低い周波数により、機械ノイズが集中する帯域が回避され、産業環境における S/N 比が向上することがよくあります。低周波数のランブルが支配的な環境 (ディーゼル エンジンなど) では、より高い周波数が好ましい場合があります。MEIDI は、OEM カスタマイズ向けに代替の共振周波数を提供しています。

Q5: MLT‑8540シリーズは屋外や高湿度の用途でも使用できますか?

コンポーネントは、耐湿性テスト (50°C / 95% RH で 48 時間) に従って、90 ～ 95% RH の結露なしでの動作が評価されています。これらは密封されていないため、直接湿気や浸漬にさらさないでください。屋外で使用する場合、ブザーは、水の浸入を防ぎながら音の伝達を可能にする音響ポートを備えた IP 定格の筐体内に取り付ける必要があります。 MEIDI は、大量注文のカスタム オプションとしてコンフォーマル コーティングを提供しています。侵入保護要件については、当社のエンジニアリング チームにお問い合わせください。

Q6: 連続運転した場合の期待寿命はどのくらいですか?

標準認定には、25℃、50% デューティサイクル方形波での 96 時間の連続動作が含まれます。無期限の連続音アプリケーションの場合、MEIDI は、コイルの発熱を減らし耐用年数を延ばすために、デューティ サイクルを 50% に制限するか、断続的なアラート パターン (例: 1 秒オン、3 秒オフ) を実装することを推奨します。リクエストに応じて、特定の動作条件の延長寿命テストデータを入手できます。
